El documento explica los conceptos fundamentales de la ley de Ohm, la potencia y la energía en circuitos eléctricos. La ley de Ohm establece que la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia. La potencia se define como la tasa a la que se realiza trabajo o se transfiere energía. La energía depende de la potencia y el tiempo, y se mide en vatios-segundo o joules.

1. Ley de Ohm, Potencia y
Energía
MEDIDAS Y COMPONENTES ELECTRÓNICOS
ING. ELÍAS R. CALIZAYA M.

2. Ley de Ohm
Toda conversión de energía de una forma a otra puede ser relacionada
esta ecuación. Para circuitos eléctricos, el efecto se trata de
establecer el flujo de carga o corriente. La diferencia de potencial, o
voltaje entre dos puntos es la causa (“presión”) y la oposición es la
resistencia encontrada.
La ley de ohm, establece que la intensidad de la corriente I
que circula por un conductor es proporcional a la
diferencia de potencial V que aparece entre los extremos
del citado conductor

3. Georg Simon Ohm
Georg Simon Ohm (Erlangen; 16 de marzo de 1789-
Múnich; 6 de julio de 1854) fue un físico y matemático
alemán que aportó a la teoría de la electricidad la Ley de
Ohm, conocido principalmente por su investigación sobre
las corrientes eléctricas. Estudió la relación que existe
entre la intensidad de una corriente eléctrica, su fuerza
electromotriz y la resistencia, formulando en 1827 la ley
que lleva su nombre que establece que: I = V/R También
se interesó por la acústica, la polarización de las pilas y
las interferencias luminosas. La unidad de resistencia
eléctrica, el ohmio, recibe este nombre en su honor.

4. Ley de Ohm
La ley de Ohm establece claramente la siguiente
relación:
- A mayor voltaje (presión) en un resistor, mayor
es la corriente.
- A mayor resistencia para el mismo voltaje,
menor será la corriente.
Por consiguiente la corriente tiene una relación
directamente proporcional al voltaje e
inversamente proporcional a la resistencia.

5. En línea
Calcular la resistencia de una estufa que consume 3 amperios a una tensión de 120
voltios:
¿Qué difewrencia de potencial hay que aplicar a un reóstato de 30 ohmios para que
circulen a través de él 5 amperios?
𝑅 =
𝑉
𝐼
=
120
3
= 40(Ω)
𝑉 = 𝐼𝑅 = 30 × 5 = 150(𝑉)

6. En línea
En el circuito de la figura, calcular la resistencia total, la intensidad total que circula
y las caídas de tensión producidas en cada resistencia.
¿Cuánta resistencia le tendremos que poner a un circuito con una fuente de
alimentación de 100 V para que no circulen más de 400 mA?
𝑅 𝑒𝑞 = 3 Ω + 2(Ω)+5 Ω = 10(Ω)
𝐼 =
𝑉
𝑅
=
120
10
= 12(𝐴)
𝑉𝑅1 = 𝐼 × 𝑅1 = 12 × 3 = 36 𝑉
𝑉𝑅2 = 𝐼 × 𝑅2 = 12 × 2 = 24(𝑉)
𝑉𝑅3 = 𝐼 × 𝑅3 = 12 × 5 = 60(𝑉)

7. En línea

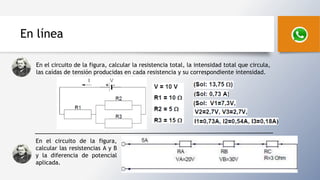

En el circuito de la figura, calcular la resistencia total, la intensidad total que circula,
las caídas de tensión producidas en cada resistencia y su correspondiente intensidad.
En el circuito de la figura,
calcular las resistencias A y B
y la diferencia de potencial
aplicada.

8. En línea

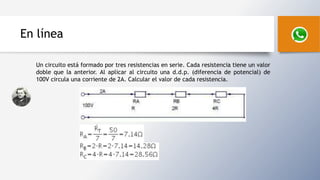

Un circuito está formado por tres resistencias en serie. Cada resistencia tiene un valor
doble que la anterior. Al aplicar al circuito una d.d.p. (diferencia de potencial) de
100V circula una corriente de 2A. Calcular el valor de cada resistencia.

9. En línea

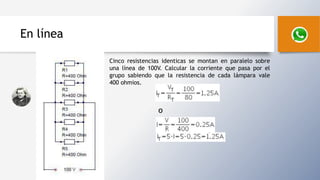

Cinco resistencias identicas se montan en paralelo sobre
una línea de 100V. Calcular la corriente que pasa por el
grupo sabiendo que la resistencia de cada lámpara vale
400 ohmios.
o

10. Trazado en la ley de Ohm
Encuentre los
errores en el
siguiente
gráfico

11. Potencia
La potencia es una indicación de cuanto trabajo (conversión de energía
de una forma a otra) puede efectuarse en una cantidad específica de
tiempo, esto es, una tasa de trabajo realizado.
𝟏𝑾𝒂𝒕𝒕(𝑾) =
𝟏 𝑱 𝒋𝒐𝒖𝒍𝒆
𝟏 𝒔 𝒔𝒆𝒈𝒖𝒏𝒅𝒐
De esta forma la potencia será:
𝑷 =
𝑾
𝒕
(𝒘𝒂𝒕𝒕𝒔, 𝑾, 𝒐 𝑱𝒐𝒖𝒍𝒆/𝒔𝒆𝒈𝒖𝒏𝒅𝒐(𝑱/𝒔))

12. James Watt
James Watt (Greenock, Escocia, 19 de enerojul./ 30 de enero de
1736greg. — Handsworth, Inglaterra, 25 de agosto de 1819) fue un
ingeniero mecánico e inventor escocés. Las mejoras que realizó en la
máquina de Newcomen dieron lugar a la conocida como máquina de
vapor de agua, que resultaría fundamental en el desarrollo de la
primera Revolución Industrial, tanto en Inglaterra como en el resto del
mundo.
Mientras trabajaba fabricando instrumentos en la Universidad de
Glasgow, Watt se interesó en la tecnología de las máquinas de vapor y
se percató de que los diseños coetáneos desperdiciaban una gran
cantidad de energía enfriando y calentando repetidamente el cilindro.
Watt introdujo una mejora en el diseño, el condensador separado, que
evitaba la pérdida de energía y mejoró radicalmente la potencia,
eficiencia y rentabilidad de las máquinas de vapor. Finalmente adaptó
este motor para producir un movimiento rotatorio, lo que amplió
enormemente su uso más allá del simple bombeo de agua.

13. Potencia
𝟏 𝑪𝒂𝒃𝒂𝒍𝒍𝒐 𝒅𝒆 𝒑𝒐𝒕𝒆𝒏𝒄𝒊𝒂 𝒉𝒑 = 𝟕𝟒𝟔(𝑾𝒂𝒕𝒕𝒔)
Tomando en cuenta que la potencia absorbida o entregada por un dispositivo electrónico
en términos de corriente esta relacionado con su carga por voltaje:
𝑷 =
𝑾
𝒕
=
𝑸𝑽
𝒕
= 𝑽
𝑸
𝒕
𝒔𝒆𝒂 =
𝑸
𝒕
=I
𝑷 = 𝑽𝑰
𝑷 =
𝑽 𝟐
𝑹
𝑷 = 𝑰 𝟐 𝐑

14. En línea
Encuentre la potencia entregada al motor de CD de un motor que funciona con 120 (V)
y una corriente de 1(A)
Cuál es la potencia disipada por un resistor de 5 (ohm) si la corriente es de A
Calcula el consumo energético de una bombilla de 60 W al tenerla conectada media
hora.
Calcula cuánto costará tener encendido toda la noche (8 horas) un radiador de 2.500
W sabiendo que el coste del Kwh es de 2,80 Bs. R= 56Bs.

15. Energía
Para que la potencia, que es la taza con la que efectúa un trabajo,
produzca una conversión de energía de cualquier forma, debe ser utilizada
durante un periodo de tiempo determinado.
La energía (W) perdida o ganada por cualquier sistema se determina por:
𝑊 = 𝑃𝑡 𝑊𝑎𝑡𝑡𝑠𝑒𝑔𝑢𝑛𝑑𝑜, 𝑊𝑠 𝑜 𝑗𝑜𝑢𝑙𝑒

16. Ejercicio tipo examen
C D
B
R 2R 1
R 3
R 4
A a. Resistencia total del sistema (RT)
b. La corriente total (IT)

17. Ejercicio tipo examen
El conductor A tiene las siguientes características:
Material: Plomo
Diámetro: 2mm
Longitud: 20 m
El conductor B tiene las siguientes características:
Material: Hierro
Diámetro: 8mm
Longitud: 25 m
El conductor C tiene las siguientes características:
Material: Plomo
Diámetro: 2mm
Longitud: 80 m
El conductor D tiene las siguientes características:
Material: Plomo
Diámetro: 2mm
Longitud: 40 m
La resistencia (R1) tiene los siguientes colores: naranja, rojo, negro
La resistencia (R2) tiene los siguientes colores: azul, amarillo, negro
La resistencia (R3) tiene los siguientes colores: purpura, verde, negro
La resistencia (R4) tiene los siguientes colores: naranja, azul, negro
La batería es de 5 (V)
