1. NOMBRE DE LA MATERIA: INTERACCIÓN II.
»ELÉCTRICIDAD Y MAGNETISMO»
TEMA: UNIDADES DE MEDICIÓN EN
ELECTRICIDAD OHM, POTENCIAL
ELÉCTRICO”.
ALUMNO:
LEONEL GUSTAVO JAIMES SALINAS
ASESOR: ING. JOSÉ ALEJANDRO SALINAS
ORTA.
Escuela Normal Superior del Sur de
Tamaulipas
Miércoles 15 de marzo del 2017 TampicoTamaulipasCONTACTO: leo.bonds@hotmail.com

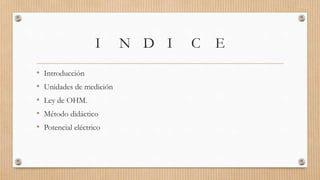

2. I N D I C E
• Introducción
• Unidades de medición
• Ley de OHM.
• Método didáctico
• Potencial eléctrico

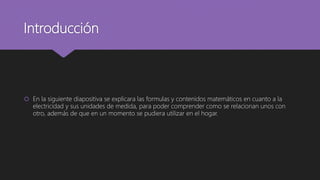

3. Introducción
 En la siguiente diapositiva se explicara las formulas y contenidos matemáticos en cuanto a la
electricidad y sus unidades de medida, para poder comprender como se relacionan unos con
otro, además de que en un momento se pudiera utilizar en el hogar.

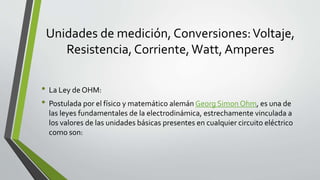

4. Unidades de medición, Conversiones:Voltaje,
Resistencia, Corriente,Watt, Amperes
• La Ley de OHM:
• Postulada por el físico y matemático alemán Georg Simon Ohm, es una de
las leyes fundamentales de la electrodinámica, estrechamente vinculada a
los valores de las unidades básicas presentes en cualquier circuito eléctrico
como son:

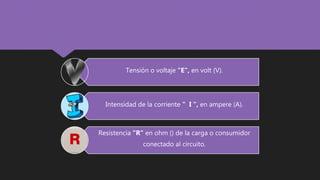

5. Tensión o voltaje "E", en volt (V).
Intensidad de la corriente " I ", en ampere (A).
Resistencia "R" en ohm () de la carga o consumidor
conectado al circuito.

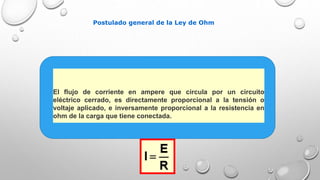

6. El flujo de corriente en ampere que circula por un circuito
eléctrico cerrado, es directamente proporcional a la tensión o
voltaje aplicado, e inversamente proporcional a la resistencia en
ohm de la carga que tiene conectada.
Postulado general de la Ley de Ohm

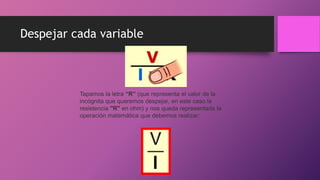

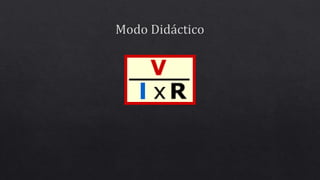

8. Despejar cada variable
Tapamos la letra “R” (que representa el valor de la
incógnita que queremos despejar, en este caso la
resistencia "R" en ohm) y nos queda representada la
operación matemática que debemos realizar:

9. Por tanto, para realizar correctamente esta simple operación matemática de división, será
necesario convertir primero los 500 miliampere en ampere, pues de lo contrario el
resultado sería erróneo. Para efectuar dicha conversión dividimos 500 mA entre 1000:
En este ejemplo específico tenemos que el valor de la tensión que proporciona la
fuente de fuerza electromotriz (FEM) (el de una batería en este caso), es de 1,5 volt,
mientras que la intensidad de la corriente que fluye por el circuito eléctrico cerrado es
de 500 miliampere (mA).

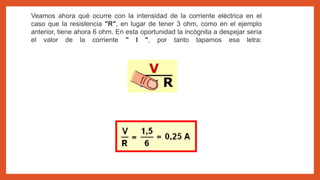

10. Veamos ahora qué ocurre con la intensidad de la corriente eléctrica en el
caso que la resistencia "R", en lugar de tener 3 ohm, como en el ejemplo
anterior, tiene ahora 6 ohm. En esta oportunidad la incógnita a despejar sería
el valor de la corriente " I ", por tanto tapamos esa letra:

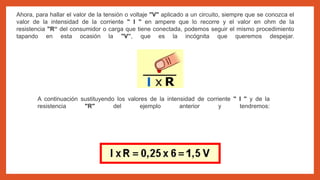

11. Ahora, para hallar el valor de la tensión o voltaje "V" aplicado a un circuito, siempre que se conozca el
valor de la intensidad de la corriente " I " en ampere que lo recorre y el valor en ohm de la
resistencia "R“ del consumidor o carga que tiene conectada, podemos seguir el mismo procedimiento
tapando en esta ocasión la "V”, que es la incógnita que queremos despejar.
A continuación sustituyendo los valores de la intensidad de corriente " I " y de la
resistencia "R" del ejemplo anterior y tendremos:

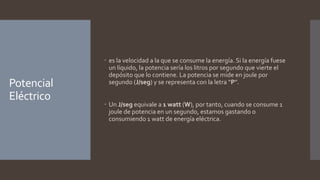

12. Potencial
Eléctrico
 es la velocidad a la que se consume la energía. Si la energía fuese
un líquido, la potencia sería los litros por segundo que vierte el
depósito que lo contiene. La potencia se mide en joule por
segundo (J/seg) y se representa con la letra “P”.
 Un J/seg equivale a 1 watt (W), por tanto, cuando se consume 1
joule de potencia en un segundo, estamos gastando o
consumiendo 1 watt de energía eléctrica.

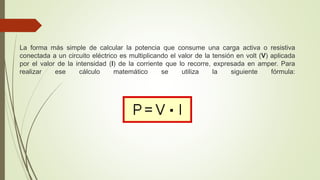

13. La forma más simple de calcular la potencia que consume una carga activa o resistiva
conectada a un circuito eléctrico es multiplicando el valor de la tensión en volt (V) aplicada
por el valor de la intensidad (I) de la corriente que lo recorre, expresada en amper. Para
realizar ese cálculo matemático se utiliza la siguiente fórmula:

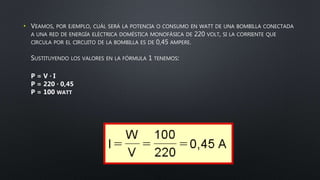

14. • VEAMOS, POR EJEMPLO, CUÁL SERÁ LA POTENCIA O CONSUMO EN WATT DE UNA BOMBILLA CONECTADA
A UNA RED DE ENERGÍA ELÉCTRICA DOMÉSTICA MONOFÁSICA DE 220 VOLT, SI LA CORRIENTE QUE
CIRCULA POR EL CIRCUITO DE LA BOMBILLA ES DE 0,45 AMPERE.
SUSTITUYENDO LOS VALORES EN LA FÓRMULA 1 TENEMOS:
P = V · I
P = 220 · 0,45
P = 100 WATT

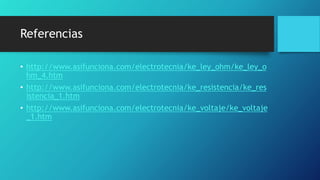

15. Referencias
