1. UNIVERSIDAD TÉCNICA DE AMBATO
PROYECTO
FACULTAD DE INGENIERÍA EN SITEMAS,
ELECRTRÓNICA E INDUSTRIAL
Texto Científico
Ing. Marco Sánchez
Baño Kelly
Garcés Roberto
Miranda Jessica
Salinas Doménica
Velasco Karla
Crespo Ricardo
Ambato-Ecuador

2. Historia del Transistor
El transistor fue inventado en 1947 por tres estadounidenses en los Laboratorios
Bell: John Bardeen, Walter Brattain y William Shockley. Ellos están tratando de
Inventar un nuevo teléfono y amplificador inventado el transistor, casi por accidente.
En 1956, se adjudicó el Premio Nobel de Física por su descubrimiento.
Los Transistores
Los transistores son unos elementos que han facilitado, en gran medida, el diseño de circuitos
electrónicos de reducido tamaño, gran versatilidad y facilidad de control.
Vienen a sustituir a las antiguas válvulas termoiónicas de hace unas décadas. Gracias a ellos fue
posible la construcción de receptores de radio portátiles llamados comúnmente "transistores",
televisores que se encendían en un par de segundos, televisores en color... Antes de aparecer los
transistores, los aparatos a válvulas tenían que trabajar con tensiones bastante altas, tardaban
más de 30 segundos en empezar a funcionar, y en ningún caso podían funcionar a pilas, debido al
gran consumo que tenían.
Los transistores tienen multitud de aplicaciones, entre las que se encuentran:
Amplificación de todo tipo (radio, televisión, instrumentación)
Generación de señal (osciladores, generadores de ondas, emisión de radiofrecuencia)
Conmutación, actuando de interruptores (control de relés, fuentes de alimentación conmutadas,
control de lámparas, modulación por anchura de impulsos PWM)
Tipos de transistores:
Existen varios tipos que dependen de su proceso de construcción y de las aplicaciones a las que se
destinan. Aquí abajo mostramos una tabla con los tipos de uso más frecuente y su simbología:
Transistor Bipolar de Unión (BJT)

3. El transistor de unión bipolar, o BJT por sus siglas en inglés, se fabrica básicamente sobre un mono
cristal de Germanio, Silicio o Arseniuro de galio, que tienen cualidades de semiconductores,
estado intermedio entre conductores como los metales y los aislantes como el diamante.
Transistor de Efecto de Campo, de Unión (JFET)
El transistor de efecto de campo de unión (JFET), fue el primer transistor de efecto de campo en la
práctica. Lo forma una barra de material semiconductor de silicio de tipo N o P.
Transistor de Efecto de Campo, de Metal-Óxido-Semiconductor (MOSFET)
El comportamiento del transistor se puede ver como dos diodos (Modelo de Ebers-Moll), uno
entre base y emisor, polarizado en directo y otro diodo entre base y colector, polarizado en
inverso.
Partes de un transistor
Transistores bipolares de unión de tres lleva conectado internamente a dos uniones de
semiconductores. Como se eleva la tensión en la base de terminales, la corriente que fluye entre el
emisor y el colector terminales aumenta. En esta etapa, el transistor se comporta como un
amplificador de señal para la base.
Como la base de la tensión se incrementa, se llega a un punto donde no fluirá más actual. Esto se
llama el estado de saturación, y el transistor está comportando como un interruptor cerrado.

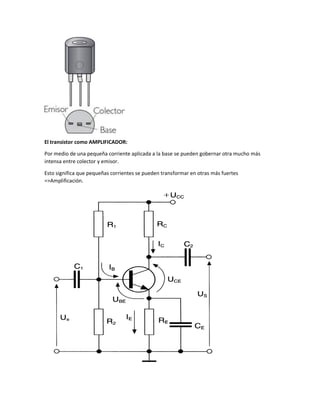

4. El transistor como AMPLIFICADOR:
Por medio de una pequeña corriente aplicada a la base se pueden gobernar otra mucho más
intensa entre colector y emisor.
Esto significa que pequeñas corrientes se pueden transformar en otras más fuertes
=>Amplificación.

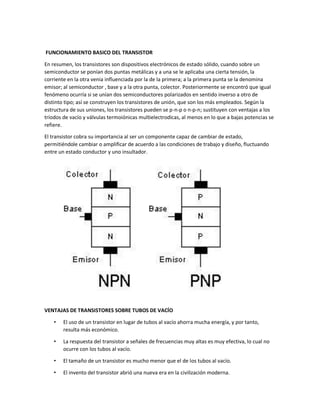

5. FUNCIONAMIENTO BASICO DEL TRANSISTOR
En resumen, los transistores son dispositivos electrónicos de estado sólido, cuando sobre un
semiconductor se ponían dos puntas metálicas y a una se le aplicaba una cierta tensión, la
corriente en la otra venia influenciada por la de la primera; a la primera punta se la denomina
emisor; al semiconductor , base y a la otra punta, colector. Posteriormente se encontró que igual
fenómeno ocurría si se unían dos semiconductores polarizados en sentido inverso a otro de
distinto tipo; así se construyen los transistores de unión, que son los más empleados. Según la
estructura de sus uniones, los transistores pueden se p-n-p o n-p-n; sustituyen con ventajas a los
tríodos de vacío y válvulas termoiónicas multielectrodicas, al menos en lo que a bajas potencias se
refiere.
El transistor cobra su importancia al ser un componente capaz de cambiar de estado,
permitiéndole cambiar o amplificar de acuerdo a las condiciones de trabajo y diseño, fluctuando
entre un estado conductor y uno insultador.
VENTAJAS DE TRANSISTORES SOBRE TUBOS DE VACÍO
•
El uso de un transistor en lugar de tubos al vacío ahorra mucha energía, y por tanto,
resulta más económico.
•
La respuesta del transistor a señales de frecuencias muy altas es muy efectiva, lo cual no
ocurre con los tubos al vacío.
•
El tamaño de un transistor es mucho menor que el de los tubos al vacío.
•
El invento del transistor abrió una nueva era en la civilización moderna.
