Este documento describe diferentes tipos de transistores, incluyendo transistores de contacto puntual, de unión bipolar, JFET, MOSFET y fototransistores. Explica que los transistores son dispositivos semiconductores que cumplen funciones como amplificación, oscilación, conmutación o rectificación. También proporciona detalles sobre las características y usos de cada tipo de transistor.

1. TRANSISTORES
MIGUEL ANGEL VARGAS

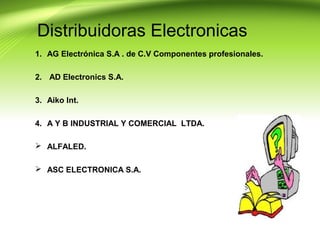

2. Distribuidoras Electronicas
1. AG Electrónica S.A . de C.V Componentes profesionales.
2. AD Electronics S.A.
3. Aiko Int.
4. A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.

3. TRANSISTOR
• Es un
dispositivo
electrónico
semiconductor
que cumple
funciones
deamplificador,
oscilador,
conmutador o
rectificador.

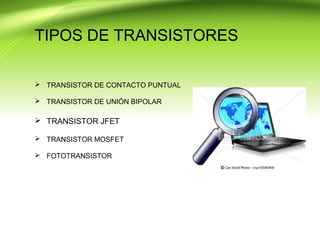

4. TIPOS DE TRANSISTORES
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR

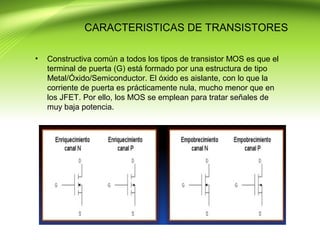

5. CARACTERISTICAS DE TRANSISTORES
• Constructiva común a todos los tipos de transistor MOS es que el
terminal de puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la
corriente de puerta es prácticamente nula, mucho menor que en
los JFET. Por ello, los MOS se emplean para tratar señales de
muy baja potencia.

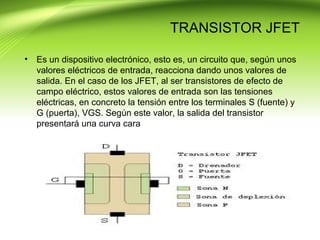

6. TRANSISTOR JFET
• Es un dispositivo electrónico, esto es, un circuito que, según unos
valores eléctricos de entrada, reacciona dando unos valores de
salida. En el caso de los JFET, al ser transistores de efecto de
campo eléctrico, estos valores de entrada son las tensiones
eléctricas, en concreto la tensión entre los terminales S (fuente) y
G (puerta), VGS. Según este valor, la salida del transistor
presentará una curva cara

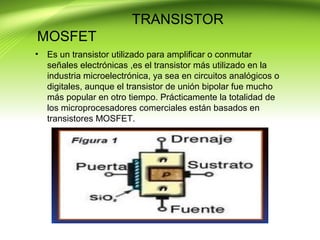

7. TRANSISTOR
MOSFET
• Es un transistor utilizado para amplificar o conmutar
señales electrónicas ,es el transistor más utilizado en la
industria microelectrónica, ya sea en circuitos analógicos o
digitales, aunque el transistor de unión bipolar fue mucho
más popular en otro tiempo. Prácticamente la totalidad de
los microprocesadores comerciales están basados en
transistores MOSFET.

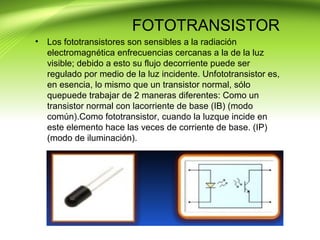

8. FOTOTRANSISTOR
• Los fototransistores son sensibles a la radiación
electromagnética enfrecuencias cercanas a la de la luz
visible; debido a esto su flujo decorriente puede ser
regulado por medio de la luz incidente. Unfototransistor es,
en esencia, lo mismo que un transistor normal, sólo
quepuede trabajar de 2 maneras diferentes: Como un
transistor normal con lacorriente de base (IB) (modo
común).Como fototransistor, cuando la luzque incide en
este elemento hace las veces de corriente de base. (IP)
(modo de iluminación).

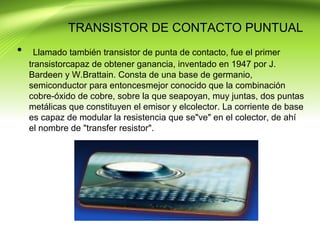

9. TRANSISTOR DE CONTACTO PUNTUAL
• Llamado también transistor de punta de contacto, fue el primer
transistorcapaz de obtener ganancia, inventado en 1947 por J.
Bardeen y W.Brattain. Consta de una base de germanio,
semiconductor para entoncesmejor conocido que la combinación
cobre-óxido de cobre, sobre la que seapoyan, muy juntas, dos puntas
metálicas que constituyen el emisor y elcolector. La corriente de base
es capaz de modular la resistencia que se"ve" en el colector, de ahí
el nombre de "transfer resistor".

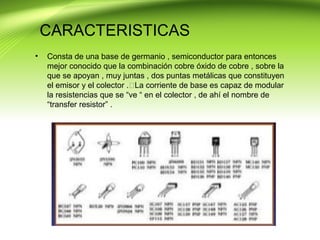

10. CARACTERISTICAS
• Consta de una base de germanio , semiconductor para entonces
mejor conocido que la combinación cobre óxido de cobre , sobre la
que se apoyan , muy juntas , dos puntas metálicas que constituyen
el emisor y el colector .La corriente de base es capaz de modular
la resistencias que se “ve “ en el colector , de ahí el nombre de
“transfer resistor” .

11. TRANSISTOR DE UNION BIPOLAR
•Es un dispositivo electrónico de estado sólido consistente en dos
unionesPN muy cercanas entre sí, que permite controlar el paso de la
corriente através de sus terminales. La denominación de bipolar se
debe a que laconducción tiene lugar gracias al desplazamiento de
portadores de dospolaridades (huecos positivos y electrones
negativos), y son de granutilidad en gran número de aplicaciones;
pero tienen ciertosinconvenientes, entre ellos su impedancia de
entrada bastante baja.

12. CONCLUSION
 Los transistores son unos elementos que han facilitado, en gran medida, el
diseño de los circuitos electrónicos. Se puede comentar que con el invento
de estos dispositivos han dado un giro enorme a nuestras vidas, ya que en
casi todos los aparatos electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su aspecto físico,
su estructura básica y las simbologías utilizadas, pudiendo concluir que
todos son distintos y que por necesidades del hombre se fueron ideando
nuevas formas o nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o hacer la prueba de
los transistores para conocer si se encuentra en buenas condiciones para
su uso, ayudandonos con un tester.
