Este documento presenta los conceptos fundamentales del magnetismo. Explica que un imán crea un campo magnético alrededor suyo representado por líneas de fuerza magnética que salen del polo norte y entran al polo sur. También describe el campo magnético terrestre y cómo una corriente eléctrica genera un campo magnético de acuerdo a la ley de Ampère.

1. Magnetismo
NORTH AMERICAN COLLEGE
DEPARTAMENTO DE CIENCIAS
FÍSICA, CUARTO MEDIO

2. Objetivos:
 Reconocer las características del campo
magnético en imanes, como por ejemplo el campo
magnético terrestre.
 Calcular el campo magnético generado por la
circulación de corriente eléctrica utilizando la ley
de Ampere.

3. INICIO: Técnica SQA
S Q A
S: ¿Lo que Sé de este Tema?
Q: ¿Lo que Quiero Saber de este Tema?
A: ¿Lo que Aprendí de este Tema?

4. Magnetismo
 Propiedad que se manifiesta en forma natural en ciertas sustancias
como el hierro, cobalto y níquel, principalmente, y que se caracteriza
por la aparición de fuerzas de atracción o de repulsión entre cuerpos
neutros llamados imanes.

5.  Un imán crea un campo magnético a su alrededor, que se detecta por la
aparición de fuerzas magnéticas, y se puede representar mediante líneas de
campo magnético o de fuerza magnética. Los polos de un imán son aquellas
regiones desde las que salen (polo norte) y entran las líneas de campo
magnético (polo sur). Al separar un imán en dos, siempre resultan dos nuevos
imanes, con dos polos cada uno.

6. No existen monopolos magnéticos

7. Campo magnético
 Se simboliza con la letra B.
 Es tangente a las líneas de campo magnético.
 Las líneas de campo magnético son las posibles trayectorias de
cuerpos externos interactuando con el imán.
 Son líneas cerradas y jamás se cruzan.
 Salen del polo norte y entran al polo sur.
 A mayor líneas de campo magnético,
mayor es la intensidad de éste.
 Su unidad de medida en el SI es el Tesla (T)

8. Campo magnético de la Tierra

9. Formación Aurora Boreales

11. Efecto Oersted
 Hans Christian Oersted (1777-1851) descubrió en forma casual durante una
clase que cerca de un cable por el que circulaba corriente eléctrica la aguja
de una brújula se desviaba de la dirección norte-sur. A partir de esta
experiencia, concluyó que el magnetismo no solo es causado por los imanes,
sino que también puede ser producido por una corriente eléctrica.
 Este hecho se conoce como el efecto Oersted y fue el primer paso para llegar
a determinar la conexión entre electricidad y magnetismo, en un área que
posteriormente se llamó electromagnetismo.

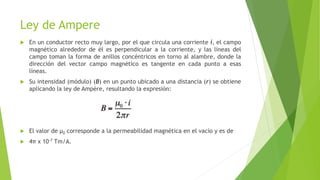

12. Ley de Ampere
 En un conductor recto muy largo, por el que circula una corriente i, el campo
magnético alrededor de él es perpendicular a la corriente, y las líneas del
campo toman la forma de anillos concéntricos en torno al alambre, donde la
dirección del vector campo magnético es tangente en cada punto a esas
líneas.
 Su intensidad (módulo) (B) en un punto ubicado a una distancia (r) se obtiene
aplicando la ley de Ampère, resultando la expresión:
 El valor de μ0 corresponde a la permeabilidad magnética en el vacío y es de
 4π x 10-7 Tm/A.

13. Regla de la mano derecha
