Mamposteria confinada. (1)

SEBASTIAN GONZALEZ RINCON
INGENIERIA CIVIL
2020
PROCESO CONSTRUCTIVOMAMPOSTERÍAESTRUCTURAL
CONFINADA
PROCESO CONSTRUCTIVO DE VIVIENDA EN MAMPOSTERIA
CONFINADA
PREPARADO POR:
FUNDACION UNIVERSITARIA JUAN DE CASTELLANOS
FALCULTAD DE INGENIERIA Y CIENCIAS BASICAS
PROGRAMA DE INGENIERIA CIVIL
SEXTO SEMESTRE
TUNJA
2020

INGENIERIA CIVIL
2020
CONFINADA

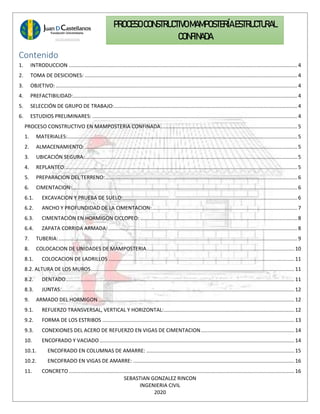

Contenido
1. INTRODUCCION ............................................................................................................................................................4
2. TOMA DE DESICIONES: .................................................................................................................................................4
3. OBJETIVO: .....................................................................................................................................................................4
4. PREFACTIBILIDAD:.........................................................................................................................................................4
5. SELECCIÓN DE GRUPO DE TRABAJO:.............................................................................................................................4
6. ESTUDIOS PRELIMINARES: ............................................................................................................................................4
PROCESO CONSTRUCTIVO EN MAMPOSTERIA CONFINADA.............................................................................................5
1. MATERIALES:.............................................................................................................................................................5
2. ALMACENAMIENTO: .................................................................................................................................................5
3. UBICACIÓN SEGURA:.................................................................................................................................................5
4. REPLANTEO:..............................................................................................................................................................5
5. PREPARACION DEL TERRENO:...................................................................................................................................6
6. CIMENTACION:..........................................................................................................................................................6
6.1. EXCAVACION Y PRUEBA DE SUELO:.......................................................................................................................6
6.2. ANCHO Y PROFUNDIDAD DE LA CIMENTACION:...................................................................................................7
6.3. CIMENTACIÒN EN HORMIGON CICLOPEO: ...........................................................................................................8
6.4. ZAPATA CORRIDA ARMADA: .................................................................................................................................8
7. TUBERIA:...................................................................................................................................................................9
8. COLOCACION DE UNIDADES DE MAMPOSTERIA.....................................................................................................10
8.1. COLOCACION DE LADRILLOS ............................................................................................................................... 11
8.2. ALTURA DE LOS MUROS...........................................................................................................................................11
8.2. DENTADO............................................................................................................................................................ 11
8.3. JUNTAS................................................................................................................................................................ 12
9. ARMADO DEL HORMIGON......................................................................................................................................12
9.1. REFUERZO TRANSVERSAL, VERTICAL Y HORIZONTAL:......................................................................................... 12
9.2. FORMA DE LOS ESTRIBOS ...................................................................................................................................13
9.3. CONEXIONES DEL ACERO DE REFUERZO EN VIGAS DE CIMENTACION................................................................ 14
10. ENCOFRADO Y VACIADO.....................................................................................................................................14
10.1. ENCOFRADO EN COLUMNAS DE AMARRE: .....................................................................................................15
10.2. ENCOFRADO EN VIGAS DE AMARRE: ..............................................................................................................16
11. CONCRETO.......................................................................................................................................................... 16

INGENIERIA CIVIL
2020
CONFINADA

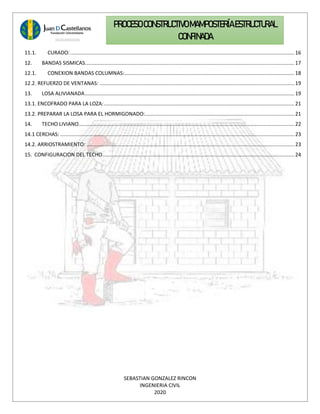

11.1. CURADO:......................................................................................................................................................... 16

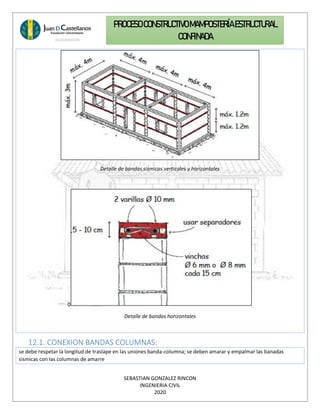

12. BANDAS SISMICAS...............................................................................................................................................17
12.1. CONEXION BANDAS COLUMNAS:....................................................................................................................18

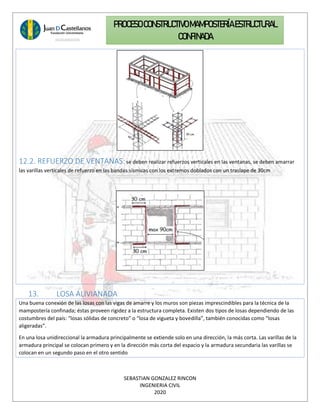

12.2. REFUERZO DE VENTANAS: .....................................................................................................................................19

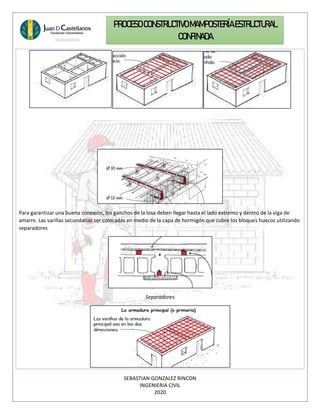

13. LOSA ALIVIANADA...............................................................................................................................................19
13.1. ENCOFRADO PARA LA LOZA:..................................................................................................................................21
13.2. PREPARAR LA LOSA PARA EL HORMIGONADO:......................................................................................................21
14. TECHO LIVIANO...................................................................................................................................................22

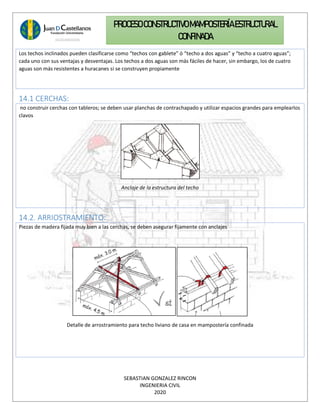

14.1 CERCHAS: ................................................................................................................................................................ 23
14.2. ARRIOSTRAMIENTO: ..............................................................................................................................................23

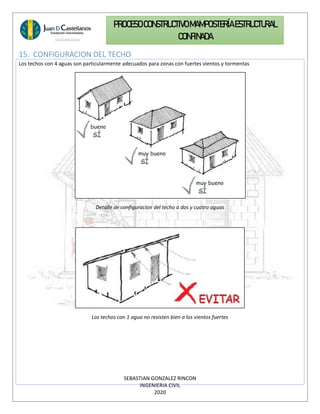

15. CONFIGURACION DEL TECHO...................................................................................................................................24

INGENIERIA CIVIL
2020
CONFINADA

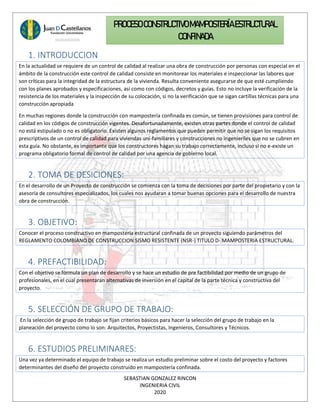

1. INTRODUCCION
En la actualidad se requiere de un control de calidad al realizar una obra de construcción por personas con especial en el
ámbito de la construcción este control de calidad consiste en monitorear los materiales e inspeccionar las labores que
son críticas para la integridad de la estructura de la vivienda. Resulta conveniente asegurarse de que esté cumpliendo
con los planes aprobados y especificaciones, así como con códigos, decretos y guías. Esto no incluye la verificación de la
resistencia de los materiales y la inspección de su colocación, si no la verificación que se sigan cartillas técnicas para una
construcción apropiada
En muchas regiones donde la construcción con mampostería confinada es común, se tienen provisiones para control de
calidad en los códigos de construcción vigentes. Desafortunadamente, existen otras partes donde el control de calidad
no está estipulado o no es obligatorio. Existen algunos reglamentos que pueden permitir que no se sigan los requisitos
prescriptivos de un control de calidad para viviendas uní-familiares y construcciones no ingenieriles que no se cubren en
esta guía. No obstante, es importante que los constructores hagan su trabajo correctamente, incluso si no e-existe un
programa obligatorio formal de control de calidad por una agencia de gobierno local.
2. TOMA DE DESICIONES:
En el desarrollo de un Proyecto de construcción se comienza con la toma de decisiones por parte del propietario y con la
asesoría de consultores especializados, los cuales nos ayudaran a tomar buenas opciones para el desarrollo de nuestra
obra de construcción.
3. OBJETIVO:
Conocer el proceso constructivo en mampostería estructural confinada de un proyecto siguiendo parámetros del
REGLAMENTO COLOMBIANO DE CONSTRUCCION SISMO RESISTENTE (NSR-) TITULO D- MAMPOSTERIA ESTRUCTURAL.
4. PREFACTIBILIDAD:
Con el objetivo se formula un plan de desarrollo y se hace un estudio de pre factibilidad por medio de un grupo de
profesionales, en el cual presentaran alternativas de inversión en el capital de la parte técnica y constructiva del
proyecto.
5. SELECCIÓN DE GRUPO DE TRABAJO:
En la selección de grupo de trabajo se fijan criterios básicos para hacer la selección del grupo de trabajo en la
planeación del proyecto como lo son: Arquitectos, Proyectistas, Ingenieros, Consultores y Técnicos.
6. ESTUDIOS PRELIMINARES:
Una vez ya determinado el equipo de trabajo se realiza un estudio preliminar sobre el costo del proyecto y factores
determinantes del diseño del proyecto construido en mampostería confinada.

INGENIERIA CIVIL
2020
CONFINADA

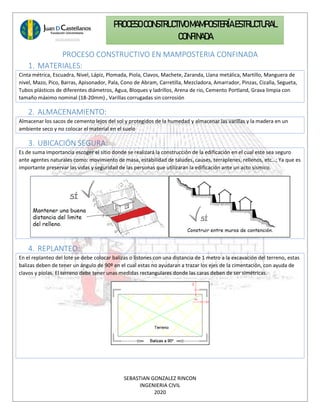

PROCESO CONSTRUCTIVO EN MAMPOSTERIA CONFINADA
1. MATERIALES:
Cinta métrica, Escuadra, Nivel, Lápiz, Plomada, Piola, Clavos, Machete, Zaranda, Llana metálica, Martillo, Manguera de
nivel, Mazo, Pico, Barras, Apisonador, Pala, Cono de Abram, Carretilla, Mezcladora, Amarrador, Pinzas, Cizalla, Segueta,
Tubos plásticos de diferentes diámetros, Agua, Bloques y ladrillos, Arena de rio, Cemento Portland, Grava limpia con
tamaño máximo nominal (18-20mm) , Varillas corrugadas sin corrosión
2. ALMACENAMIENTO:
Almacenar los sacos de cemento lejos del sol y protegidos de la humedad y almacenar las varillas y la madera en un
ambiente seco y no colocar el material en el suelo
3. UBICACIÓN SEGURA:
Es de suma importancia escoger el sitio donde se realizará la construcción de la edificación en el cual este sea seguro
ante agentes naturales como: movimiento de masa, estabilidad de taludes, causes, terraplenes, rellenos, etc…; Ya que es
importante preservar las vidas y seguridad de las personas que utilizaran la edificación ante un acto sísmico.
4. REPLANTEO:
En el replanteo del lote se debe colocar balizas o listones con una distancia de 1 metro a la excavación del terreno, estas
balizas deben de tener un ángulo de 90º en el cual estas no ayudaran a trazar los ejes de la cimentación, con ayuda de
clavos y piolas. El terreno debe tener unas medidas rectangulares donde las caras deben de ser simétricas.

INGENIERIA CIVIL
2020
CONFINADA

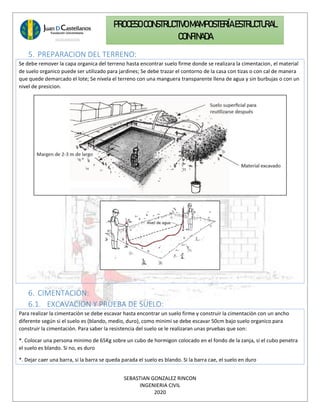

5. PREPARACION DEL TERRENO:
Se debe remover la capa organica del terreno hasta encontrar suelo firme donde se realizara la cimentacion, el material
de suelo organico puede ser utilizado para jardines; Se debe trazar el contorno de la casa con tizas o con cal de manera
que quede demarcado el lote; Se nivela el terreno con una manguera transparente llena de agua y sin burbujas o con un
nivel de presicion.
6. CIMENTACION:
6.1. EXCAVACION Y PRUEBA DE SUELO:
Para realizar la cimentaciòn se debe escavar hasta encontrar un suelo firme y construir la cimentaciòn con un ancho
diferente según si el suelo es (blando, medio, duro), como minimi se debe escavar 50cm bajo suelo organico para
construir la cimentaciòn. Para saber la resistencia del suelo se le realizaran unas pruebas que son:
*. Colocar una persona minimo de 65Kg sobre un cubo de hormigon colocado en el fondo de la zanja, si el cubo penetra
el suelo es blando. Si no, es duro
*. Dejar caer una barra, si la barra se queda parada el suelo es blando. Si la barra cae, el suelo en duro

INGENIERIA CIVIL
2020
CONFINADA

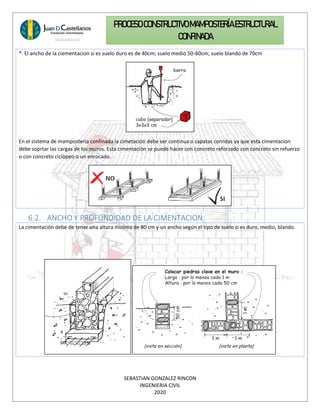

*. El ancho de la ciementacion si es suelo duro es de 40cm; suelo medio 50-60cm; suelo blando de 70cm
En el sistema de mamposteria confinada la cimetacion debe ser continua o zapatas corridas ya que esta cimentacion
debe soprtar las cargas de los muros. Esta cimentaciòn se puede hacer con concreto reforzado con concreto sin refuerzo
o con concreto ciclòpeo o un enrocado.
6.2. ANCHO Y PROFUNDIDAD DE LA CIMENTACION:
La cimentaciòn debe de tener una altura minima de 80 cm y un ancho según el tipo de suelo si es duro, medio, blando.

INGENIERIA CIVIL
2020
CONFINADA

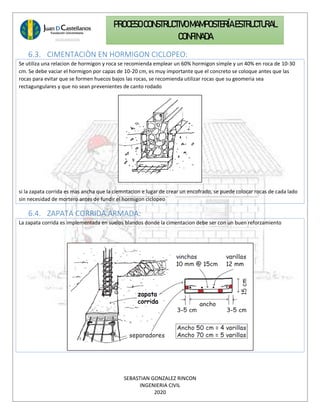

6.3. CIMENTACIÒN EN HORMIGON CICLOPEO:
Se utiliza una relacion de hormigon y roca se recomienda emplear un 60% hormigon simple y un 40% en roca de 10-30
cm. Se debe vaciar el hormigon por capas de 10-20 cm, es muy importante que el concreto se coloque antes que las
rocas para evitar que se formen huecos bajos las rocas, se recomienda utilizar rocas que su geomeria sea
rectagungulares y que no sean prevenientes de canto rodado
si la zapata corrida es mas ancha que la ciemntacion e lugar de crear un encofrado, se puede colocar rocas de cada lado
sin necesidad de mortero antes de fundir el hormigon ciclopeo
6.4. ZAPATA CORRIDA ARMADA:
La zapata corrida es implementada en suelos blandos donde la cimentacion debe ser con un buen reforzamiento

INGENIERIA CIVIL
2020
CONFINADA

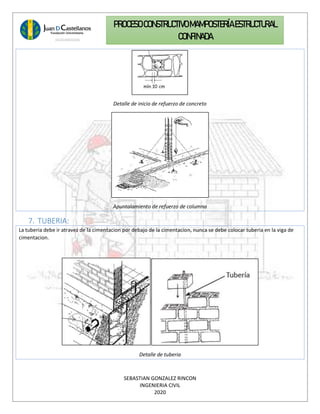

Detalle de inicio de refuerzo de concreto
Apuntalamiento de refuerzo de columna
7. TUBERIA:
La tuberia debe ir atravez de la cimentacion por debajo de la cimentacion, nunca se debe colocar tuberia en la viga de
cimentacion.
Detalle de tuberia

INGENIERIA CIVIL
2020
CONFINADA

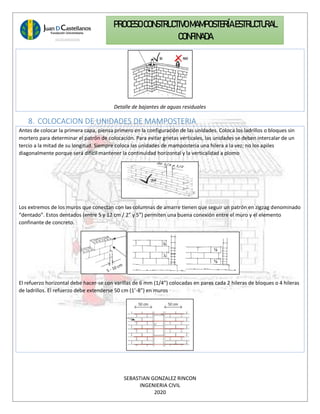

Detalle de bajantes de aguas residuales
8. COLOCACION DE UNIDADES DE MAMPOSTERIA
Antes de colocar la primera capa, piensa primero en la configuración de las unidades. Coloca los ladrillos o bloques sin
mortero para determinar el patrón de colocación. Para evitar grietas verticales, las unidades se deben intercalar de un
tercio a la mitad de su longitud. Siempre coloca las unidades de mampostería una hilera a la vez; no los apiles
diagonalmente porque será difícil mantener la continuidad horizontal y la verticalidad a plomo
Los extremos de los muros que conectan con las columnas de amarre tienen que seguir un patrón en zigzag denominado
“dentado”. Estos dentados (entre 5 y 12 cm / 2” y 5”) permiten una buena conexión entre el muro y el elemento
confinante de concreto.
El refuerzo horizontal debe hacer-se con varillas de 6 mm (1/4”) colocadas en pares cada 2 hileras de bloques o 4 hileras
de ladrillos. El refuerzo debe extenderse 50 cm (1’-8”) en muros

INGENIERIA CIVIL
2020
CONFINADA

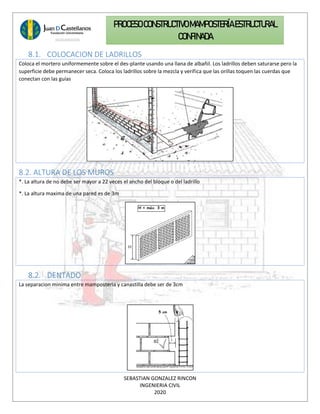

8.1. COLOCACION DE LADRILLOS
Coloca el mortero uniformemente sobre el des-plante usando una llana de albañil. Los ladrillos deben saturarse pero la
superficie debe permanecer seca. Coloca los ladrillos sobre la mezcla y verifica que las orillas toquen las cuerdas que
conectan con las guías
8.2. ALTURA DE LOS MUROS
*. La altura de no debe ser mayor a 22 veces el ancho del bloque o del ladrillo
*. La altura maxima de una pared es de 3m
8.2. DENTADO
La separacion minima entre mamposteria y canastilla debe ser de 3cm

INGENIERIA CIVIL
2020
CONFINADA

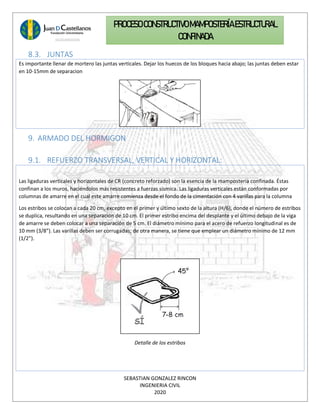

8.3. JUNTAS
Es importante llenar de mortero las juntas verticales. Dejar los huecos de los bloques hacia abajo; las juntas deben estar
en 10-15mm de separacion
9. ARMADO DEL HORMIGON
9.1. REFUERZO TRANSVERSAL, VERTICAL Y HORIZONTAL:
Las ligaduras verticales y horizontales de CR (concreto reforzado) son la esencia de la mampostería confinada. Éstas
confinan a los muros, haciéndolos más resistentes a fuerzas sísmica. Las ligaduras verticales están conformadas por
columnas de amarre en el cual este amarre comienza desde el fondo de la cimentación con 4 varillas para la columna
Los estribos se colocan a cada 20 cm, excepto en el primer y último sexto de la altura (H/6), donde el número de estribos
se duplica, resultando en una separación de 10 cm. El primer estribo encima del desplante y el último debajo de la viga
de amarre se deben colocar a una separación de 5 cm. El diámetro mínimo para el acero de refuerzo longitudinal es de
10 mm (3/8”). Las varillas deben ser corrugadas; de otra manera, se tiene que emplear un diámetro mínimo de 12 mm
(1/2”).
Detalle de los estribos

INGENIERIA CIVIL
2020
CONFINADA

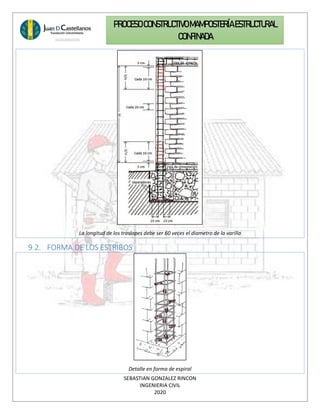

La longitud de los traslapes debe ser 60 veces el diametro de la varilla
9.2. FORMA DE LOS ESTRIBOS
Detalle en forma de espiral

INGENIERIA CIVIL
2020
CONFINADA

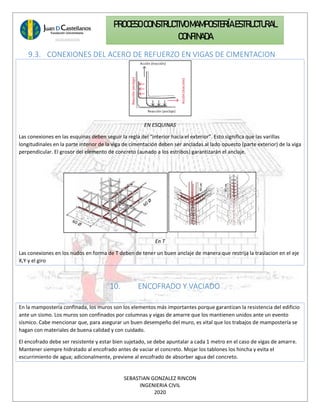

9.3. CONEXIONES DEL ACERO DE REFUERZO EN VIGAS DE CIMENTACION
EN ESQUINAS
Las conexiones en las esquinas deben seguir la regla del “interior hacia el exterior”. Esto significa que las varillas
longitudinales en la parte interior de la viga de cimentación deben ser ancladas al lado opuesto (parte exterior) de la viga
perpendicular. El grosor del elemento de concreto (aunado a los estribos) garantizarán el anclaje.
En T
Las conexiones en los nudos en forma de T deben de tener un buen anclaje de manera que restrija la traslacion en el eje
X,Y y el giro
10. ENCOFRADO Y VACIADO
En la mampostería confinada, los muros son los elementos más importantes porque garantizan la resistencia del edificio
ante un sismo. Los muros son confinados por columnas y vigas de amarre que los mantienen unidos ante un evento
sísmico. Cabe mencionar que, para asegurar un buen desempeño del muro, es vital que los trabajos de mampostería se
hagan con materiales de buena calidad y con cuidado.
El encofrado debe ser resistente y estar bien sujetado, se debe apuntalar a cada 1 metro en el caso de vigas de amarre.
Mantener siempre hidratado al encofrado antes de vaciar el concreto. Mojar los tablones los hincha y evita el
escurrimiento de agua; adicionalmente, previene al encofrado de absorber agua del concreto.

INGENIERIA CIVIL
2020
CONFINADA

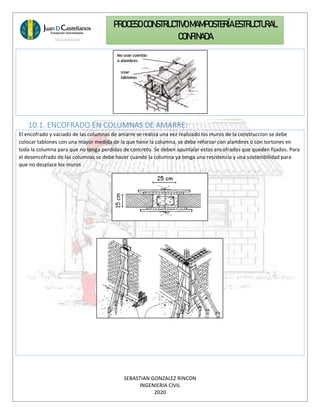

10.1. ENCOFRADO EN COLUMNAS DE AMARRE:
El encofrado y vaciado de las columnas de amarre se realiza una vez realizado los muros de la construccion se debe
colocar tablones con una mayor medida de la que tiene la columna, se debe reforzar con alambres o con tortones en
toda la columna para que no tenga perdidas de concreto. Se deben apuntalar estos encofrados que queden fijados. Para
el desencofrado de las columnas se debe hacer cuando la columna ya tenga una resistencia y una sostenibilidad para
que no desplace los muros

INGENIERIA CIVIL
2020
CONFINADA
10.2. ENCOFRADO EN VIGAS DE AMARRE:
Se deben utilizar tablillas de madera para unir el encofrado, estas tablillas ofrecen mayor mas pecision y estabilidad de la
viga el encogrado debe estar bien asegurado con tabla y amarrado con alambre y apuntalamiento a cada 1 metro
11. CONCRETO
Para la elaboracion del hormigon se puede hacer manual o mecanicamente por medio de una mezcladora. La
dosificacion de concreto es 1 bolsa de cemento (50Kg) 2 carretillas de arena limpia y seca y 3 carretillas de grava con u
tamaño maximo nominal de 18mm.
El concreto se debe utilizar en menos de 1 hora. Se debe hacer una prueba de consistencia al concreto con un cono de
Abrams estandar siguiendo los parametros establecidos por la NSR-10 de 2.5- 15 cm
El vaciado del concreto de debe hacer de 30-50 capas y compactar con una varilla o en el mejor de los casos con una
aguja vibradora y con un mazo de goma
11.1. CURADO:
El curado del concreto en las vigas y en las columnas, tiene que ser de manera continua, se recomienda matener
humedo el encogrado por tres dias antes de ser desencofrado. Una vez desencofrado se debe seguir curando los
elementos por 7 dias para que obtenga su resistencia a edad temprana

INGENIERIA CIVIL
2020
CONFINADA

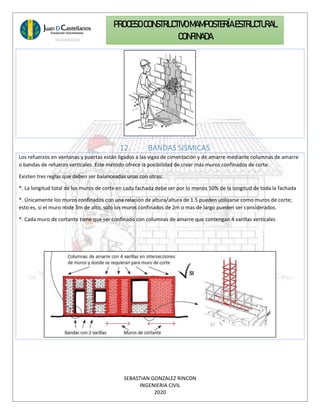

12. BANDAS SISMICAS
Los refuerzos en ventanas y puertas están ligados a las vigas de cimentación y de amarre mediante columnas de amarre
o bandas de refuerzo verticales. Este método ofrece la posibilidad de crear más muros confinados de corte.
Existen tres reglas que deben ser balanceadas unas con otras:
*. La longitud total de los muros de corte en cada fachada debe ser por lo menos 50% de la longitud de toda la fachada
*. Únicamente los muros confinados con una relación de altura/altura de 1.5 pueden utilizarse como muros de corte;
esto es, si el muro mide 3m de alto, solo los muros confinados de 2m o mas de largo pueden ser considerados.
*. Cada muro de cortante tiene que ser confinado con columnas de amarre que contengan 4 varillas verticales

INGENIERIA CIVIL
2020
CONFINADA
Detalle de bandas sismicas verticales y horizontales
0
Detalle de bandas horizontales
12.1. CONEXION BANDAS COLUMNAS:
se debe respetar la longitud de traslape en las uniones banda-columna; se deben amarar y empalmar las banadas
sismicas con las columnas de amarre

INGENIERIA CIVIL
2020
CONFINADA
12.2. REFUERZO DE VENTANAS: se deben realizar refuerzos verticales en las ventanas, se deben amarrar
las varillas verticales de refuerzo en las bandas sísmicas con los extremos doblados con un traslape de 30cm
13. LOSA ALIVIANADA
Una buena conexión de las losas con las vigas de amarre y los muros son piezas imprescindibles para la técnica de la
mampostería confinada; éstas proveen rigidez a la estructura completa. Existen dos tipos de losas dependiendo de las
costumbres del país: “losas sólidas de concreto” o “losa de vigueta y bovedilla”, también conocidas como “losas
aligeradas”.
En una losa unidireccional la armadura principalmente se extiende solo en una dirección, la más corta. Las varillas de la
armadura principal se colocan primero y en la dirección más corta del espacio y la armadura secundaria las varillas se
colocan en un segundo paso en el otro sentido

INGENIERIA CIVIL
2020
CONFINADA
Para garantizar una buena conexión, los ganchos de la losa deben llegar hasta el lado extremo y dentro de la viga de
amarre. Las varillas secundarias ser colocadas en medio de la capa de hormigón que cubre los bloques huecos utilizando
separadores
Separadores

INGENIERIA CIVIL
2020
CONFINADA

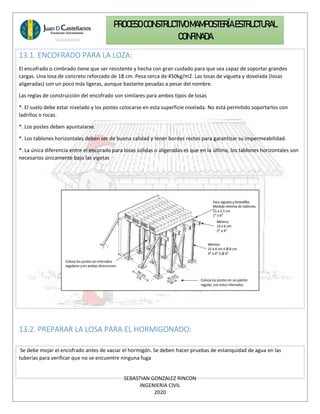

13.1. ENCOFRADO PARA LA LOZA:
El encofrado o cimbrado tiene que ser resistente y hecha con gran cuidado para que sea capaz de soportar grandes
cargas. Una losa de concreto reforzado de 18 cm. Pesa cerca de 450kg/m2. Las losas de vigueta y dovelada (losas
aligeradas) son un poco más ligeras, aunque bastante pesadas a pesar del nombre.
Las reglas de construcción del encofrado son similares para ambos tipos de losas
*. El suelo debe estar nivelado y los postes colocarse en esta superficie nivelada. No está permitido soportarlos con
ladrillos o rocas.
*. Los postes deben apuntalarse.
*. Los tablones horizontales deben ser de buena calidad y tener bordes rectos para garantizar su impermeabilidad.
*. La única diferencia entre el encorado para losas solidas o aligeradas es que en la última, los tablones horizontales son
necesarios únicamente bajo las vigetas
13.2. PREPARAR LA LOSA PARA EL HORMIGONADO:
Se debe mojar el encofrado antes de vaciar el hormigón. Se deben hacer pruebas de estanquidad de agua en las
tuberías para verificar que no se encuentre ninguna fuga

INGENIERIA CIVIL
2020
CONFINADA

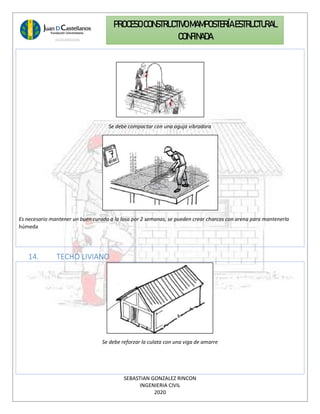

Se debe compactar con una aguja vibradora
Es necesario mantener un buen curado a la losa por 2 semanas, se pueden crear charcos con arena para mantenerla
húmeda
14. TECHO LIVIANO
Se debe reforzar la culata con una viga de amarre

INGENIERIA CIVIL
2020
CONFINADA
Los techos inclinados pueden clasificarse como “techos con gablete” ó “techo a dos aguas” y “techo a cuatro aguas”;
cada uno con sus ventajas y desventajas. Los techos a dos aguas son más fáciles de hacer, sin embargo, los de cuatro
aguas son más resistentes a huracanes si se construyen propiamente
14.1 CERCHAS:
no construir cerchas con tableros; se deben usar planchas de contrachapado y utilizar espacios grandes para emplearlos
clavos
Anclaje de la estructura del techo
14.2. ARRIOSTRAMIENTO:
Piezas de madera fijada muy bien a las cerchas, se deben asegurar fijamente con anclajes
Detalle de arrostramiento para techo liviano de casa en mampostería confinada

INGENIERIA CIVIL
2020
CONFINADA
15. CONFIGURACION DEL TECHO
Los techos con 4 aguas son particularmente adecuados para zonas con fuertes vientos y tormentas
Detalle de configuracion del techo a dos y cuatro aguas
Los techos con 1 agua no resisten bien a los vientos fuertes

INGENIERIA CIVIL
2020
CONFINADA

Mamposteria confinada. (1)

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Mamposteria confinada. (1)

Similar a Mamposteria confinada. (1) (20)

Último

Último (20)

Mamposteria confinada. (1)
