Plan de Trabajo - IE.docx

“ETAPA 1 – ESCUELA DE CONTIGENCIA – I.E.
7228 PERUANO CANADIENSE”
ID
DOCUMENTO:
2021_02_003
VERSION: 01
PLAN DE TRABAJO FECHA: 18/01/23

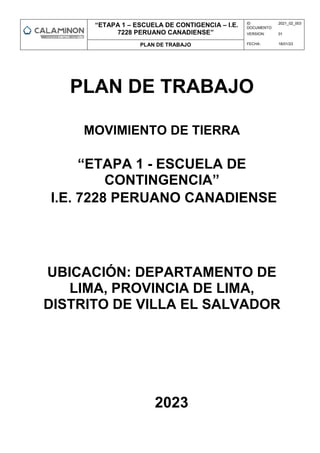

PLAN DE TRABAJO
MOVIMIENTO DE TIERRA
“ETAPA 1 - ESCUELA DE
CONTINGENCIA”
I.E. 7228 PERUANO CANADIENSE
UBICACIÓN: DEPARTAMENTO DE
LIMA, PROVINCIA DE LIMA,
DISTRITO DE VILLA EL SALVADOR
2023

ID
DOCUMENTO:
2021_02_003
VERSION: 01

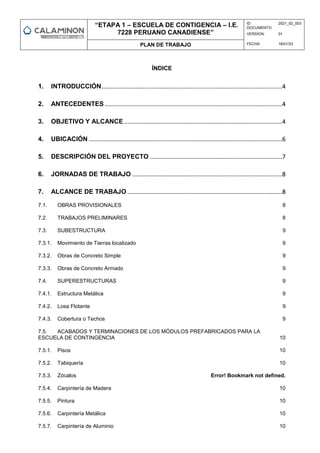

ÍNDICE
1. INTRODUCCIÓN................................................................................................................4
2. ANTECEDENTES ..............................................................................................................4
3. OBJETIVO Y ALCANCE ..................................................................................................4
4. UBICACIÓN ........................................................................................................................6
5. DESCRIPCIÓN DEL PROYECTO ..................................................................................7
6. JORNADAS DE TRABAJO .............................................................................................8
7. ALCANCE DE TRABAJO ................................................................................................8
7.1. OBRAS PROVISIONALES 8
7.2. TRABAJOS PRELIMINARES 8
7.3. SUBESTRUCTURA 9
7.3.1. Movimiento de Tierras localizado 9
7.3.2. Obras de Concreto Simple 9
7.3.3. Obras de Concreto Armado 9
7.4. SUPERESTRUCTURAS 9
7.4.1. Estructura Metálica 9
7.4.2. Losa Flotante 9
7.4.3. Cobertura o Techos 9

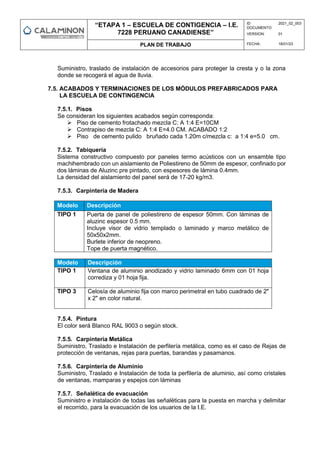

7.5. ACABADOS Y TERMINACIONES DE LOS MÓDULOS PREFABRICADOS PARA LA
ESCUELA DE CONTINGENCIA 10
7.5.1. Pisos 10
7.5.2. Tabiquería 10
7.5.3. Zócalos Error! Bookmark not defined.
7.5.4. Carpintería de Madera 10
7.5.5. Pintura 10
7.5.6. Carpintería Metálica 10
7.5.7. Carpintería de Aluminio 10

ID
DOCUMENTO:
2021_02_003
VERSION: 01
7.5.8. Juegos de Tacho de Reciclaje Error! Bookmark not defined.
7.5.9. Señalética de evacuación 10

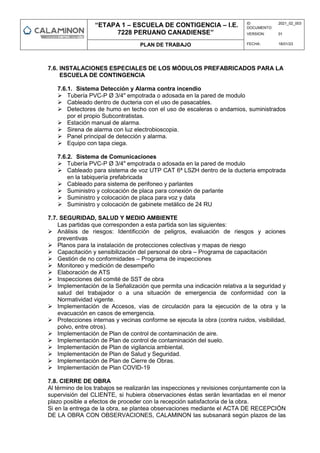

7.6.1. Sistema Detección y Alarma contra incendio 11
7.6.2. Sistema de Comunicaciones 11

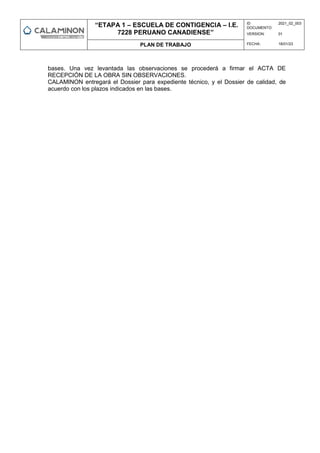

7.8. CIERRE DE OBRA 11

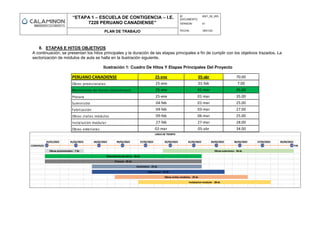

8. ETAPAS E HITOS OBJETIVOS....................................................................................13

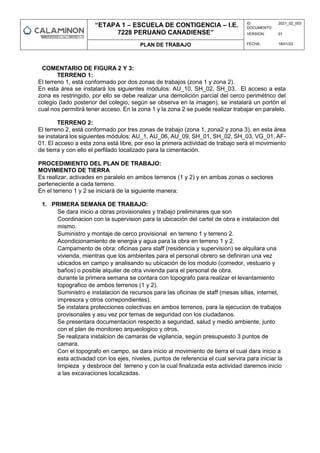

COMENTARIO: ........................................................................................................................15

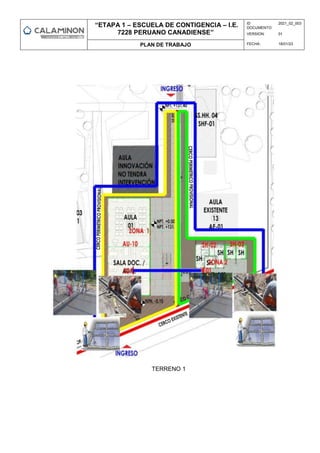

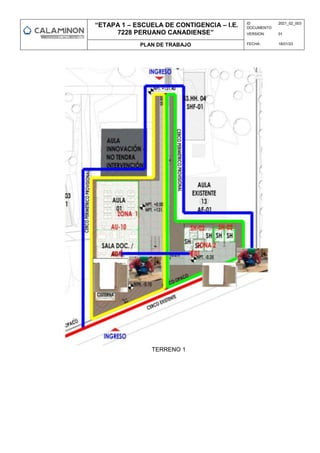

TERRENO 1:.............................................................................................................................15
9. PLANEAMIENTO DE OBRA .........................................................................................27
9.1. Cronograma Constructivo de Obra 27
9.2. PLAN DE RECURSOS 47
9.2.4. Movilización del Personal 51
9.2.5. Movilización de materiales y herramientas 51
9.3. PLAN DE RIESGOS 51
9.4. PLAN DE ADQUISICIONES 54
10. MÉTODOS DE CONTROL .........................................................................................55
11. SEGURIDAD DE OBRA, MEDIO AMBIENTE Y PLAN COVID ..........................56
11.1.1. Plan de Seguridad y Salud en el Trabajo 56
12. CANALES DE COMUNICACIÓN..............................................................................56
13. PLAN DE CIERRE .......................................................................................................57

ID
DOCUMENTO:
2021_02_003
VERSION: 01

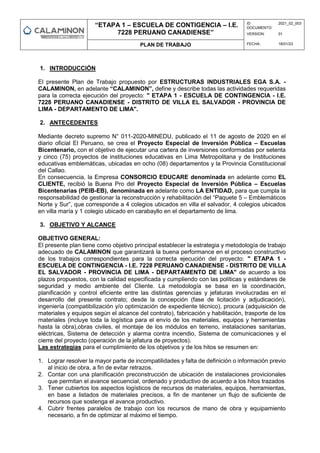

1. INTRODUCCIÓN
El presente Plan de Trabajo propuesto por ESTRUCTURAS INDUSTRIALES EGA S.A. -
CALAMINON, en adelante “CALAMINON”, define y describe todas las actividades requeridas
para la correcta ejecución del proyecto: " ETAPA 1 - ESCUELA DE CONTINGENCIA - I.E.
7228 PERUANO CANADIENSE - DISTRITO DE VILLA EL SALVADOR - PROVINCIA DE
LIMA - DEPARTAMENTO DE LIMA".
2. ANTECEDENTES
Mediante decreto supremo N° 011-2020-MINEDU, publicado el 11 de agosto de 2020 en el
diario oficial El Peruano, se crea el Proyecto Especial de Inversión Pública – Escuelas
Bicentenario, con el objetivo de ejecutar una cartera de inversiones conformadas por setenta
y cinco (75) proyectos de instituciones educativas en Lima Metropolitana y de Instituciones
educativas emblemáticas, ubicadas en ocho (08) departamentos y la Provincia Constitucional
del Callao.
En consecuencia, la Empresa CONSORCIO EDUCARE denominada en adelante como EL
CLIENTE, recibió la Buena Pro del Proyecto Especial de Inversión Pública – Escuelas
Bicentenarias (PEIB-EB), denominada en adelante como LA ENTIDAD, para que cumpla la
responsabilidad de gestionar la reconstrucción y rehabilitación del “Paquete 5 – Emblemáticos
Norte y Sur”, que corresponde a 4 colegios ubicados en villa el salvador, 4 colegios ubicados
en villa maría y 1 colegio ubicado en carabayllo en el departamento de lima.
3. OBJETIVO Y ALCANCE
OBJETIVO GENERAL:
El presente plan tiene como objetivo principal establecer la estrategia y metodología de trabajo
adecuado de CALAMINON que garantizará la buena performance en el proceso constructivo
de los trabajos correspondientes para la correcta ejecución del proyecto: " ETAPA 1 -
ESCUELA DE CONTINGENCIA - I.E. 7228 PERUANO CANADIENSE - DISTRITO DE VILLA
EL SALVADOR - PROVINCIA DE LIMA - DEPARTAMENTO DE LIMA" de acuerdo a los
plazos propuestos, con la calidad especificada y cumpliendo con las políticas y estándares de
seguridad y medio ambiente del Cliente. La metodología se basa en la coordinación,
planificación y control eficiente entre las distintas gerencias y jefaturas involucradas en el
desarrollo del presente contrato; desde la concepción (fase de licitación y adjudicación),
ingeniería (compatibilización y/o optimización de expediente técnico), procura (adquisición de
materiales y equipos según el alcance del contrato), fabricación y habilitación, trasporte de los
materiales (incluye toda la logística para el envío de los materiales, equipos y herramientas
hasta la obra),obras civiles, el montaje de los módulos en terreno, instalaciones sanitarias,
eléctricas, Sistema de detección y alarma contra incendio, Sistema de comunicaciones y el
cierre del proyecto (operación de la jefatura de proyectos).
Las estrategias para el cumplimiento de los objetivos y de los hitos se resumen en:
1. Lograr resolver la mayor parte de incompatilidades y falta de definición o información previo
al inicio de obra, a fin de evitar retrazos.
2. Contar con una planificación preconstrucción de ubicación de instalaciones provicionales
que permitan el avance secuencial, ordenado y productivo de acuerdo a los hitos trazados
3. Tener cubiertos los aspectos logísticos de recursos de materiales, equipos, herramientas,
en base a listados de materiales precisos, a fin de mantener un flujo de suficiente de
recursos que sostenga el avance productivo.
4. Cubrir frentes paralelos de trabajo con los recursos de mano de obra y equipamiento
necesario, a fin de optimizar al máximo el tiempo.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

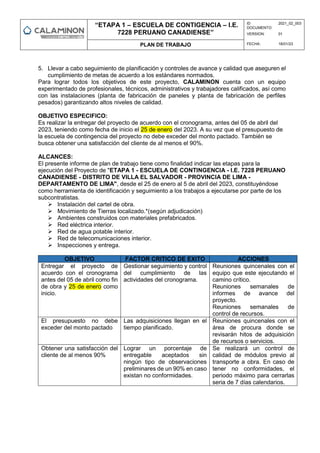

5. Llevar a cabo seguimiento de planificación y controles de avance y calidad que aseguren el
cumplimiento de metas de acuerdo a los estándares normados.
Para lograr todos los objetivos de este proyecto, CALAMINON cuenta con un equipo
experimentado de profesionales, técnicos, administrativos y trabajadores calificados, así como
con las instalaciones (planta de fabricación de paneles y planta de fabricación de perfiles
pesados) garantizando altos niveles de calidad.
OBJETIVO ESPECIFICO:
Es realizar la entregar del proyecto de acuerdo con el cronograma, antes del 05 de abril del
2023, teniendo como fecha de inicio el 25 de enero del 2023. A su vez que el presupuesto de
la escuela de contingencia del proyecto no debe exceder del monto pactado. También se
busca obtener una satisfacción del cliente de al menos el 90%.
ALCANCES:
El presente informe de plan de trabajo tiene como finalidad indicar las etapas para la
ejecución del Proyecto de "ETAPA 1 - ESCUELA DE CONTINGENCIA - I.E. 7228 PERUANO
CANADIENSE - DISTRITO DE VILLA EL SALVADOR - PROVINCIA DE LIMA -
DEPARTAMENTO DE LIMA", desde el 25 de enero al 5 de abril del 2023, constituyéndose
como herramienta de identificación y seguimiento a los trabajos a ejecutarse por parte de los
subcontratistas.
 Instalación del cartel de obra.
 Movimiento de Tierras localizado.*(según adjudicación)
 Ambientes construidos con materiales prefabricados.
 Red eléctrica interior.
 Red de agua potable interior.
 Red de telecomunicaciones interior.
 Inspecciones y entrega.
OBJETIVO FACTOR CRITICO DE EXITO ACCIONES
Entregar el proyecto de
acuerdo con el cronograma
antes del 05 de abril como fin
de obra y 25 de enero como
inicio.
Gestionar seguimiento y control
del cumplimiento de las
actividades del cronograma.
Reuniones quincenales con el
equipo que este ejecutando el
camino crítico.
Reuniones semanales de
informes de avance del
proyecto.
Reuniones semanales de
control de recursos.
El presupuesto no debe
exceder del monto pactado
Las adquisiciones llegan en el
tiempo planificado.
Reuniones quincenales con el
área de procura donde se
revisarán hitos de adquisición
de recursos o servicios.
Obtener una satisfacción del
cliente de al menos 90%
Lograr un porcentaje de
entregable aceptados sin
ningún tipo de observaciones
preliminares de un 90% en caso
existan no conformidades.
Se realizará un control de
calidad de módulos previo al
transporte a obra. En caso de
tener no conformidades, el
periodo máximo para cerrarlas
seria de 7 días calendarios.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
4. UBICACIÓN
La ubicación del plan de contingencia se implementará en dos sectores, que están ubicados de
la siguiente manera:
TERRENO 1:
 Localidad: AA.HH. Edilberto Ramos
 Distrito: Villa el Salvador
 Provincia: Lima
 Departamento: Lima
 Coordenadas:
Latitud: 12°14'38.96" S
Longitud: 76° 55'45.20" O
Norte: 8’645,698 m S
Este: 290,141m E
Altitud: 134 msnm
Datum: WGS 84 (Zona 18 Sur)
TERRENO 2:
 Localidad: AA.HH. Edilberto Ramos (Lote EDU1-Grupo Residencial 1-1-PJ Joven
Edilberto)
 Distrito: Villa el Salvador
 Provincia: Lima
 Departamento: Lima
 Coordenadas:
Latitud: 12°14'31.53" S
Longitud: 76° 55'48.73" O
Norte: 8’645,925 m S
Este: 290,032m E
Altitud: 109 msnm
Datum: WGS 84 (Zona 18 Sur)
Figura 1. Ubicación del Proyecto - Coordenadas: Terreno 1: 8’645,698 m; 290,141m /
Terreno 2: 8’645,925 m; 290,032m

ID
DOCUMENTO:
2021_02_003
VERSION: 01

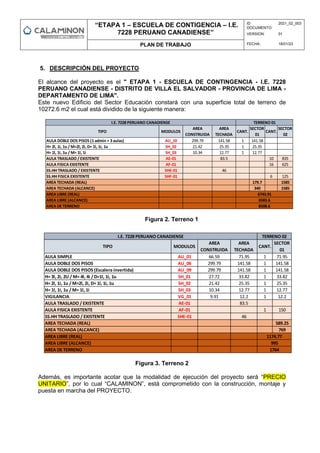

5. DESCRIPCIÓN DEL PROYECTO
El alcance del proyecto es el " ETAPA 1 - ESCUELA DE CONTINGENCIA - I.E. 7228
PERUANO CANADIENSE - DISTRITO DE VILLA EL SALVADOR - PROVINCIA DE LIMA -
DEPARTAMENTO DE LIMA".
Este nuevo Edificio del Sector Educación constará con una superficie total de terreno de
10272.6 m2 el cual está dividido de la siguiente manera:

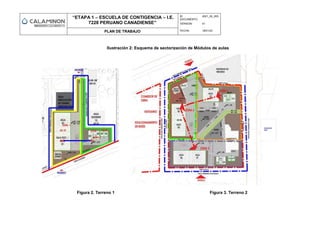

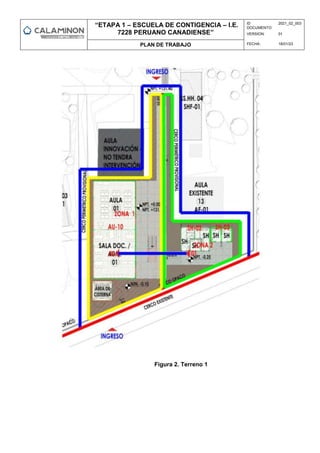

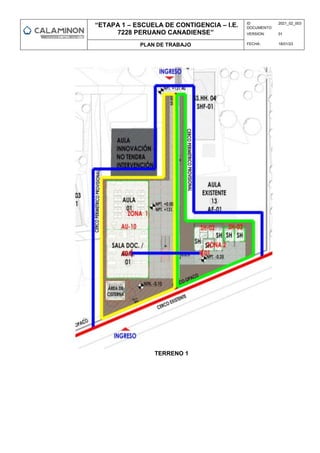

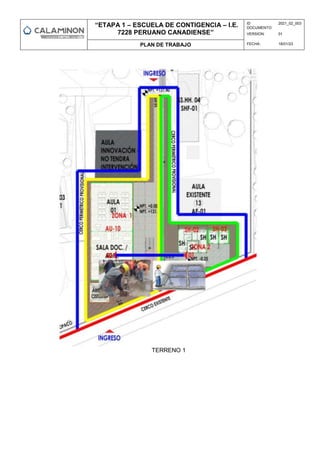

Figura 2. Terreno 1

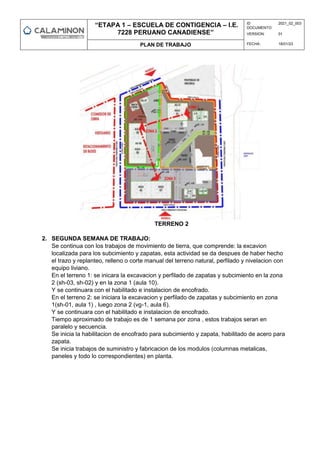

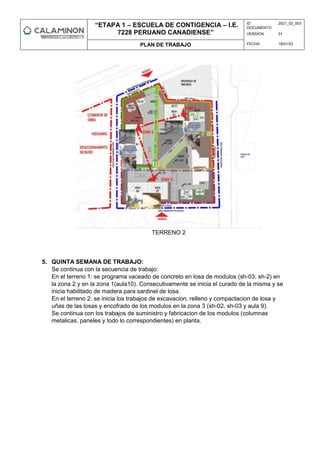

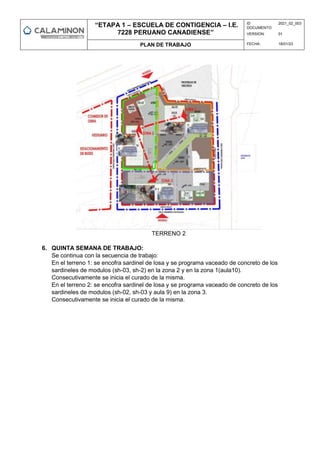

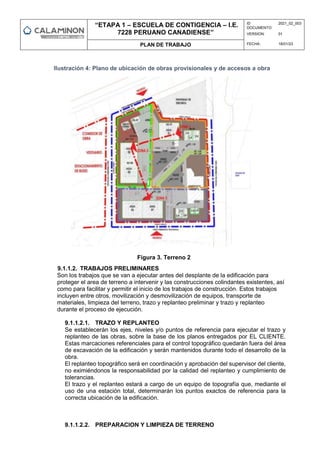

Figura 3. Terreno 2
Además, es importante acotar que la modalidad de ejecución del proyecto será “PRECIO
UNITARIO”, por lo cual “CALAMINON”, está comprometido con la construcción, montaje y
puesta en marcha del PROYECTO.
TIPO MODULOS
AREA
CONSTRUIDA
AREA
TECHADA
CANT.
SECTOR
01
CANT.
SECTOR
02
AULA DOBLE DOS PISOS (1 admin + 3 aulas) AU_10 299.79 141.58 1 141.58
H= 2l, 1i, 1u / M=2l, 2i, D= 1l, 1i, 1u SH_02 21.42 25.35 1 25.35
H= 1l, 1i, 1u / M= 1l, 1i SH_03 10.34 12.77 1 12.77
AULA TRASLADO / EXISTENTE AE-01 83.5 10 835
AULA FISICA EXISTENTE AF-01 16 625
SS.HH TRASLADO / EXISTENTE SHE-01 46
SS.HH FISICA EXISTENTE SHF-01 6 125
AREA TECHADA (REAL) 179.7 1585
AREA TECHADA (ALCANCE) 340 1585
AREA LIBRE (REAL)
AREA LIBRE (ALCANCE)
AREA DE TERRENO
6743.91
6583.6
8508.6
I.E. 7228 PERUANO CANADIENSE TERRENO 01
TIPO MODULOS
AREA
CONSTRUIDA
AREA
TECHADA
CANT.
SECTOR
01
AULA SIMPLE AU_01 66.59 71.95 1 71.95
AULA DOBLE DOS PISOS AU_06 299.79 141.58 1 141.58
AULA DOBLE DOS PISOS (Escalera invertida) AU_09 299.79 141.58 1 141.58
H= 3l, 2i, 2U / M= 4l, 4i / D=1l, 1i, 1u SH_01 27.72 33.82 1 33.82
H= 2l, 1i, 1u / M=2l, 2i, D= 1l, 1i, 1u SH_02 21.42 25.35 1 25.35
H= 1l, 1i, 1u / M= 1l, 1i SH_03 10.34 12.77 1 12.77
VIGILANCIA VG_01 9.91 12.2 1 12.2
AULA TRASLADO / EXISTENTE AE-01 83.5
AULA FISICA EXISTENTE AF-01 1 150
SS.HH TRASLADO / EXISTENTE SHE-01 46
AREA TECHADA (REAL) 589.25
AREA TECHADA (ALCANCE) 769
AREA LIBRE (REAL)
AREA LIBRE (ALCANCE)
AREA DE TERRENO
1174.77
995
1764
I.E. 7228 PERUANO CANADIENSE TERRENO 02

ID
DOCUMENTO:
2021_02_003
VERSION: 01
6. JORNADAS DE TRABAJO
A continuación, se presenta el cuadro de jornadas diarias por etapa del proyecto de acuerdo a
la planificación y congruente con los hitos planteados.
De haber trabajos fuera del horario laboral normal, se comunicará previamente con 5 días de
anticipación con la Supervisión del Proyecto.
7. ALCANCE DE TRABAJO
El alcance del proyecto "ETAPA 1 - ESCUELA DE CONTINGENCIA - I.E. 7228 PERUANO
CANADIENSE - DISTRITO DE VILLA EL SALVADOR - PROVINCIA DE LIMA -
DEPARTAMENTO DE LIMA", la cual está definida en el expediente técnico. En los cuales se
encuentra involucrados las siguientes partidas:
7.1. OBRAS PROVISIONALES
 Movilización y desmovilización de equipos y/o maquinarias necesarias para realizar
los trabajos, contando con un seguro de carga y sus respectivas pólizas.
 Traslado de materiales por vía terrestre por medio de camiones
 Habilitar ambientes para sus oficinas técnicas y almacén de El SUBCONTRATISTA,
según la necesidad del servicio.
 Ambientes para Oficinas de EL CONTRATISTA, con el equipamiento adecuado
(mueble, sillas, estantes, proyector), para un mínimo de cuatro (04) personas.
 Suministro e Instalación de la señalética, para guiar de manera adecuada al
personal a cargo, con uso de Equipo de Protección Personal y colectiva
 Suministro de energía provisional y accesorios eléctricos por el tiempo que dura el
servicio, con habilitación de pozo a tierra y suministro de iluminación nocturna
necesarios para los trabajos en la etapa de construcción.
 Suministro de agua potable provisional por el tiempo que dura el proyecto.
 Campamento para personal obrero según lo indicado por la norma G0.50 que
incluya: vestuario, comedor, baños.
7.2. TRABAJOS PRELIMINARES
 Transporte vertical y horizontal en donde considere todo personal, equipos,
andamios, escaleras, que sean necesarios para la correcta y segura ejecución de
los trabajos normados que permita el acarreo de los materiales en ambas
direcciones.
 Trabajos de topografía para toda la construcción de los módulos prefabricados como
indica el servicio, con la cuadrilla y equipos necesarios, la cual estará disponible en
todo momento para las labores de revisión que hará EL CLIENTE cuando lo solicite.
jornada laboral
del 30.01.2023 -
11.04.2023
del 30.01.2023 -
22.02.2023
del 22.02.2023 -
08.03.2023
del 08.03.2023 -
22.03.2023
del 22.03.2023 -
13.04.2023
ingeneria (planta) 7:30 am - 17.:30 pm
fabricacion (planta) 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
obras civiles 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
estructuras metalicas 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
arquitectura 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
instalaciones sanitarias 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
instalaciones electricas 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
sistema ACI 7:30 am - 17.:30 pm 7:30 am - 17.:30 pm
sistema comunicaciones 7:30 am - 17.:30 pm
lev. Observaciones 7:30 am - 17.:30 pm
Tabla 1: Jornada de trabajo diaria y por etapas de avance

ID
DOCUMENTO:
2021_02_003
VERSION: 01
 Limpieza permanente de la obra, en el sentido grueso, donde se considera la
eliminación de todos los excedentes de concreto dejados durante y al final de la
construcción.
 Elaborar el plan de seguridad y contingencia para la obra dentro de lo cual debe
haber información y exposición de los procedimientos, proviniendo la mano de obra,
logística y equipo necesario para su ejecución, dando la debida comunicación
constante de los peligros que puedan ocurrir como consecuencia de la ejecución de
la obra y que tienen que eliminarse y no constituyan peligro u obstáculo para persona
de obra o a terceros.
 Inventario, Traslado e instalación del mobiliario perteneciente a la Institución
educativa en los ambientes de contingencia.
7.3. SUBESTRUCTURA
7.3.1. Movimiento de Tierras localizado
Son excavación localizada para las cimentaciones de concreto armado donde
descansaran los elementos estructurales de acero, según lo niveles de las áreas
aledañas y tipo de elemento de los módulos prefabricados.
Una vez realizado el perfilado del terreno, se procederá con los elementos de
cimentación posteriormente con el relleno de material de préstamo en todas las sobre
excavaciones generadas para colocación de los cimientos de los módulos
prefabricados.
7.3.2. Obras de Concreto Simple y Armada
Subcimiento de concreto F’c = 100 kg/cm2 +30%PM.
Los elementos de concreto armado será de F’c = 210 kg/cm2
Se considera que todos estos elementos deben ser curados para mantener la
humedad de los mismo, y permitir alcanzar las propiedades de resistencia y
durabilidad necesaria.
7.3.3. Obras de Concreto Armado
Escaleras y/o gradas sobre terreno según lo especificado en los planos de detalle.
7.4. SUPERESTRUCTURAS
7.4.1. Estructura Metálica
Perno para colocación de plancha base de columna metálica.
Suministro, habilitación e instalación de columna metálica para soporte del sistema que
da la cobertura a los módulos prefabricados.
Suministro, habilitación e instalación de Vigas y Viguetas metálicas para soporte de
cobertura.
7.4.2. Losa Flotante
Suministro, traslado e instalación de Vigas y Viguetas metálicas para soporte de losa
flotante prefabricadas.
Suministro, traslado e instalación de plancha base de madera triplay con protección
fenólica en una cara de 18 mm de espesor.
7.4.3. Cobertura o Techos
Suministro, traslado e instalación de cobertura metálicas tipo sanguche con plancha
trapezoidal de 0.4 mm en la parte inferior y superior con relleno de poliestireno de 50mm,
considerando los elementos de fijación, sellos y lístelo para delimitar superficie.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Suministro, traslado de instalación de accesorios para proteger la cresta y o la zona
donde se recogerá el agua de lluvia.
7.5. ACABADOS Y TERMINACIONES DE LOS MÓDULOS PREFABRICADOS PARA
LA ESCUELA DE CONTINGENCIA

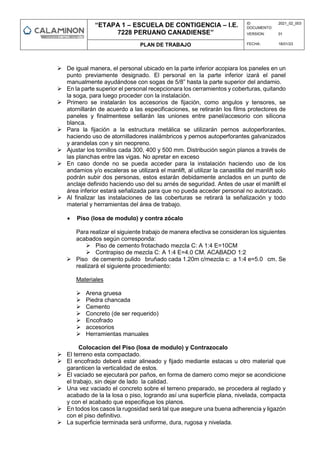

7.5.1. Pisos
Se consideran los siguientes acabados según corresponda:
 Piso de cemento frotachado mezcla C: A 1:4 E=10CM
 Contrapiso de mezcla C: A 1:4 E=4.0 CM. ACABADO 1:2
 Piso de cemento pulido bruñado cada 1.20m c/mezcla c: a 1:4 e=5.0 cm.
7.5.2. Tabiquería
Sistema constructivo compuesto por paneles termo acústicos con un ensamble tipo
machihembrado con un aislamiento de Poliestireno de 50mm de espesor, confinado por
dos láminas de Aluzinc pre pintado, con espesores de lámina 0.4mm.
La densidad del aislamiento del panel será de 17-20 kg/m3.
7.5.3. Carpintería de Madera
Modelo Descripción
TIPO 1 Puerta de panel de poliestireno de espesor 50mm. Con láminas de
aluzinc espesor 0.5 mm.
Incluye visor de vidrio templado o laminado y marco metálico de
50x50x2mm.
Burlete inferior de neopreno.
Tope de puerta magnético.
Modelo Descripción
TIPO 1 Ventana de aluminio anodizado y vidrio laminado 6mm con 01 hoja
corrediza y 01 hoja fija.
TIPO 3 Celosía de aluminio fija con marco perimetral en tubo cuadrado de 2"
x 2" en color natural.
7.5.4. Pintura
El color será Blanco RAL 9003 o según stock.
7.5.5. Carpintería Metálica
Suministro, Traslado e Instalación de perfilería metálica, como es el caso de Rejas de
protección de ventanas, rejas para puertas, barandas y pasamanos.
7.5.6. Carpintería de Aluminio
Suministro, Traslado e Instalación de toda la perfilería de aluminio, así como cristales
de ventanas, mamparas y espejos con láminas
7.5.7. Señalética de evacuación
Suministro e instalación de todas las señaléticas para la puesta en marcha y delimitar
el recorrido, para la evacuación de los usuarios de la I.E.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
7.6. INSTALACIONES ESPECIALES DE LOS MÓDULOS PREFABRICADOS PARA LA
ESCUELA DE CONTINGENCIA
7.6.1. Sistema Detección y Alarma contra incendio
 Tubería PVC-P Ø 3/4" empotrada o adosada en la pared de modulo
 Cableado dentro de ducteria con el uso de pasacables.
 Detectores de humo en techo con el uso de escaleras o andamios, suministrados
por el propio Subcontratistas.
 Estación manual de alarma.
 Sirena de alarma con luz electrobioscopia.
 Panel principal de detección y alarma.
 Equipo con tapa ciega.
7.6.2. Sistema de Comunicaciones
 Tubería PVC-P Ø 3/4" empotrada o adosada en la pared de modulo
 Cableado para sistema de voz UTP CAT 6ª LSZH dentro de la ducteria empotrada
en la tabiquería prefabricada
 Cableado para sistema de perifoneo y parlantes
 Suministro y colocación de placa para conexión de parlante
 Suministro y colocación de placa para voz y data
 Suministro y colocación de gabinete metálico de 24 RU
7.7. SEGURIDAD, SALUD Y MEDIO AMBIENTE
Las partidas que corresponden a esta partida son las siguientes:
 Análisis de riesgos: Identificción de peligros, evaluación de riesgos y aciones
preventivas
 Planos para la instalación de protecciones colectivas y mapas de riesgo
 Capacitación y sensibilización del personal de obra – Programa de capacitación
 Gestión de no conformidades – Programa de inspecciones
 Monitoreo y medición de desempeño
 Elaboración de ATS
 Inspecciones del comité de SST de obra
 Implementación de la Señalización que permita una indicación relativa a la seguridad y
salud del trabajador o a una situación de emergencia de conformidad con la
Normatividad vigente.
 Implementación de Accesos, vías de circulación para la ejecución de la obra y la
evacuación en casos de emergencia.
 Protecciones internas y vecinas conforme se ejecuta la obra (contra ruidos, visibilidad,
polvo, entre otros).
 Implementación de Plan de control de contaminación de aire.
 Implementación de Plan de control de contaminación del suelo.
 Implementación de Plan de vigilancia ambiental.
 Implementación de Plan de Salud y Seguridad.
 Implementación de Plan de Cierre de Obras.
 Implementación de Plan COVID-19
7.8. CIERRE DE OBRA
Al término de los trabajos se realizarán las inspecciones y revisiones conjuntamente con la
supervisión del CLIENTE, si hubiera observaciones éstas serán levantadas en el menor
plazo posible a efectos de proceder con la recepción satisfactoria de la obra.
Si en la entrega de la obra, se plantea observaciones mediante el ACTA DE RECEPCIÓN
DE LA OBRA CON OBSERVACIONES, CALAMINON las subsanará según plazos de las

ID
DOCUMENTO:
2021_02_003
VERSION: 01
bases. Una vez levantada las observaciones se procederá a firmar el ACTA DE
RECEPCIÓN DE LA OBRA SIN OBSERVACIONES.
CALAMINON entregará el Dossier para expediente técnico, y el Dossier de calidad, de
acuerdo con los plazos indicados en las bases.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
8. ETAPAS E HITOS OBJETIVOS
A continuación, se presentan los hitos principales y la duración de las etapas principales a fin de cumplir con los objetivos trazados. La
sectorización de módulos de aula se halla en la ilustración siguiente.
Ilustración 1: Cuadro De Hitos Y Etapas Principales Del Proyecto
PERUANO CANADIENSE 25-ene 05-abr 70.00
Obras provisionales 25-ene 01-feb 7.00
Movimiento de tierras (Calaminon) 25-ene 01-mar 35.00
Procura 25-ene 01-mar 35.00
Suministro 04-feb 01-mar 25.00
Fabricación 04-feb 03-mar 27.00
Obras civiles módulos 09-feb 06-mar 25.00
Instalación modular 27-feb 27-mar 28.00
Obras exteriores 02-mar 05-abr 34.00
25/01/2023 01/02/2023 04/02/2023 09/02/2023 27/02/2023 02/03/2023 01/03/2023 03/03/2023 06/03/2023 27/03/2023 05/04/2023
COMIENZO FIN
Fabricación - 27 dc
Obras civiles modulos - 25 dc
Instalacion modular - 28 dc
Obras exteriores - 34 dc
LINEA DE TIEMPO
Obras provisionales - 7 dc
Movimiento de tierra - 35 dc
Procura - 35 dc
Suministro - 25 dc

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Ilustración 2: Esquema de sectorización de Módulos de aulas
Figura 2. Terreno 1 Figura 3. Terreno 2

ID
DOCUMENTO:
2021_02_003
VERSION: 01
COMENTARIO DE FIGURA 2 Y 3:
TERRENO 1:
El terreno 1, está conformado por dos zonas de trabajos (zona 1 y zona 2).
En esta área se instalará los siguientes módulos: AU_10, SH_02, SH_03. El acceso a esta
zona es restringido, por ello se debe realizar una demolición parcial del cerco perimétrico del
colegio (lado posterior del colegio, según se observa en la imagen), se instalará un portón el
cual nos permitirá tener acceso. En la zona 1 y la zona 2 se puede realizar trabajar en paralelo.

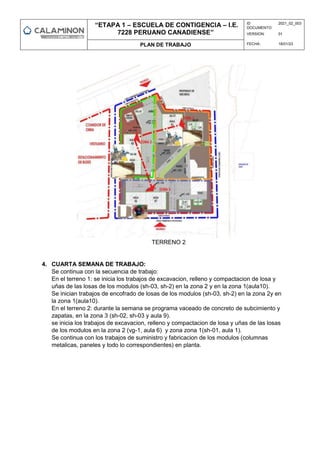

TERRENO 2:
El terreno 2, está conformado por tres zonas de trabajo (zona 1, zona2 y zona 3). en esta área
se instalará los siguientes módulos: AU_1, AU_06, AU_09, SH_01, SH_02, SH_03, VG_01, AF-
01. El acceso a esta zona está libre, por eso la primera actividad de trabajo será el movimiento
de tierra y con ello el perfilado localizado para la cimentación.
PROCEDIMIENTO DEL PLAN DE TRABAJO:
MOVIMIENTO DE TIERRA
Es realizar, activades en paralelo en ambos terrenos (1 y 2) y en ambas zonas o sectores
perteneciente a cada terreno.
En el terreno 1 y 2 se iniciará de la siguiente manera:
1. PRIMERA SEMANA DE TRABAJO:
Se dara inicio a obras provisionales y trabajo preliminares que son
Coordinacion con la supervision para la ubicación del cartel de obra e instalacion del
mismo.
Suministro y montaje de cerco provisional en terreno 1 y terreno 2.
Acondicionamiento de energia y agua para la obra en terreno 1 y 2.
Campamento de obra: oficinas para staff (residencia y supervision) se alquilara una
vivienda, mientras que los ambientes para el personal obrero se definiran una vez
ubicados en campo y analisando su ubicación de los modulo (comedor, vestuario y
baños) o posible alquiler de otra vivienda para el personal de obra.
durante la primera semana se contara con topografo para realizar el levantamiento
topografico de ambos terrenos (1 y 2).
Suministro e instalacion de recursos para las oficinas de staff (mesas sillas, internet,
impresora y otros correpondientes).
Se instalara protecciones colectivas en ambos terrenos, para la ejecucion de trabajos
provisonales y asu vez por temas de seguridad con los ciudadanos.
Se presentara documentacion respecto a seguridad, salud y medio ambiente, junto
con el plan de monitoreo arqueologico y otros.
Se realizara instalcion de camaras de vigilancia, según presupuesto 3 puntos de
camara.
Con el topografo en campo, se dara inicio al movimiento de tierra el cual dara inicio a
esta activadad con los ejes, niveles, puntos de referencia el cual servira para iniciar la
limpieza y desbroce del terreno y con la cual finalizada esta actividad daremos inicio
a las excavaciones localizadas.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 1

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
2. SEGUNDA SEMANA DE TRABAJO:
Se continua con los trabajos de movimiento de tierra, que comprende: la excavion
localizada para los subcimiento y zapatas, esta actividad se da despues de haber hecho
el trazo y replanteo, relleno o corte manual del terreno natural, perfilado y nivelacion con
equipo liviano.
En el terreno 1: se inicara la excavacion y perfilado de zapatas y subcimiento en la zona
2 (sh-03, sh-02) y en la zona 1 (aula 10).
Y se continuara con el habilitado e instalacion de encofrado.
En el terreno 2: se iniciara la excavacion y perfilado de zapatas y subcimiento en zona
1(sh-01, aula 1) , luego zona 2 (vg-1, aula 6).
Y se continuara con el habilitado e instalacion de encofrado.
Tiempo aproximado de trabajo es de 1 semana por zona , estos trabajos seran en
paralelo y secuencia.
Se inicia la habilitacion de encofrado para subcimiento y zapata, habilitado de acero para
zapata.
Se inicia trabajos de suministro y fabricacion de los modulos (columnas metalicas,
paneles y todo lo correspondientes) en planta.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
3. TERCERA SEMANA DE TRABAJO:
Se continua con la secuencia de trabajo:
En el terreno 1: durante la semana se programa vaceado de concreto de subcimiento y
zapatas, en la zona 2 (sh-03, sh-02) y en la zona 1 (aula 10)
zapatas, en la zona 2 (vg-1, aula 6) y zona zona 1(sh-01, aula 1).
se iniciara la excavacion y perfilado de zapatas y subcimiento en zona 3 (sh-02, sh-03 y
aula 9).
Se continua con la habilitacion de encofrado para subcimiento y zapata, habilitado de
acero para zapata y sardinel de losa.
Se da inicio al vaceado de concreto en el terreno 1 – zona 1, zona 2 y en el terreno 2 -
zona 1.
Se continua con los trabajos de suministro y fabricacion de los modulos (columnas
metalicas, paneles y todo lo correspondientes) en planta.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
4. CUARTA SEMANA DE TRABAJO:
En el terreno 1: se inicia los trabajos de excavacion, relleno y compactacion de losa y
uñas de las losas de los modulos (sh-03, sh-2) en la zona 2 y en la zona 1(aula10).
Se inician trabajos de encofrado de losas de los modulos (sh-03, sh-2) en la zona 2y en
la zona 1(aula10).
zapatas, en la zona 3 (sh-02, sh-03 y aula 9).
se inicia los trabajos de excavacion, relleno y compactacion de losa y uñas de las losas
de los modulos en la zona 2 (vg-1, aula 6) y zona zona 1(sh-01, aula 1).

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
5. QUINTA SEMANA DE TRABAJO:
En el terreno 1: se programa vaceado de concreto en losa de modulos (sh-03, sh-2) en
la zona 2 y en la zona 1(aula10). Consecutivamente se inicia el curado de la misma y se
inicia habilitado de madera para sardinel de losa.
En el terreno 2: se inicia los trabajos de excavacion, relleno y compactacion de losa y
uñas de las losas y encofrado de los modulos en la zona 3 (sh-02, sh-03 y aula 9).

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
6. QUINTA SEMANA DE TRABAJO:
En el terreno 1: se encofra sardinel de losa y se programa vaceado de concreto de los
sardineles de modulos (sh-03, sh-2) en la zona 2 y en la zona 1(aula10).
Consecutivamente se inicia el curado de la misma.
En el terreno 2: se encofra sardinel de losa y se programa vaceado de concreto de los
sardineles de modulos (sh-02, sh-03 y aula 9) en la zona 3.
Consecutivamente se inicia el curado de la misma.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
TERRENO 2
9. PLANEAMIENTO DE OBRA
9.1. Cronograma Constructivo de Obra
CALAMINON ha ofrecido un tiempo de ejecución de 75 días calendario, los cuales están
detallados en el cronograma constructivo de obra adjunto en el Anexo 1. El proyecto se
ejecutará de acuerdo con las condiciones según las Especificaciones Técnicas dadas por
el Cliente representados en el siguiente detalle:
ETAPA 1
Ingeniería de
Valor
Revisión de
Planimetría y
Generación de
Planos de
Fabricación
ETAPA 2 Procura
Procura de
Insumos y
Equipos
ETAPA 3 Fabricación
Fabricación de
Estructuras y
Paneles Techo
ETAPA 4 Subestructura
Trabajos
preliminares, obras
provisionales,
Movimiento de
tierras, obras de
concreto simple y
armado

ID
DOCUMENTO:
2021_02_003
VERSION: 01

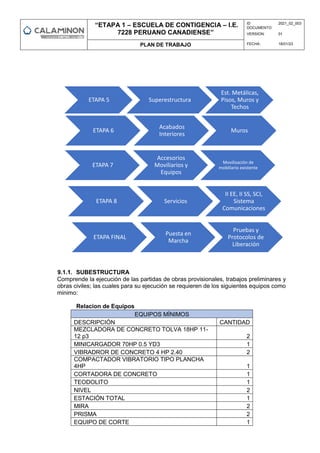

9.1.1. SUBESTRUCTURA
Comprende la ejecución de las partidas de obras provisionales, trabajos preliminares y
obras civiles; las cuales para su ejecución se requieren de los siguientes equipos como
minimo:
Relacion de Equipos
EQUIPOS MÍNIMOS
DESCRIPCIÓN CANTIDAD
MEZCLADORA DE CONCRETO TOLVA 18HP 11-
12 p3 2
MINICARGADOR 70HP 0.5 YD3 1
VIBRADROR DE CONCRETO 4 HP 2.40 2
COMPACTADOR VIBRATORIO TIPO PLANCHA
4HP 1
CORTADORA DE CONCRETO 1
TEODOLITO 1
NIVEL 2
ESTACIÓN TOTAL 1
MIRA 2
PRISMA 2
EQUIPO DE CORTE 1
ETAPA 7
Accesorios
Moviliarios y
Equipos
Movilización de
mobiliario existente
ETAPA 6
Acabados
Interiores
Muros
ETAPA 8 Servicios
II EE, II SS, SCI,
Sistema
Comunicaciones
ETAPA 5 Superestructura
Est. Metálicas,
Pisos, Muros y
Techos
ETAPA FINAL
Puesta en
Marcha
Pruebas y
Protocolos de
Liberación

ID
DOCUMENTO:
2021_02_003
VERSION: 01
MONTACARGAS 1
9.1.1.1. OBRAS PROVISIONALES
Las obras provisionales son aquellas construcciones que no forman parte de la obra,
pero que son necesarias para el proceso constructivo, estas se ejecutaran de acuerdo
a lo indicado en las partidas del presupuesto y las especificaciones técnicas.
Se ha planificado una distribución de las ubicación de las obras provisionales
principales: almacenes, oficina, SSHH, etc,a fin de que la ubicación de estas no restringa
en modo alguno el avance de la obra y sirva para un eficaz control de la obra y
optimización de recursos.
A continuación, se muestra el bosquejo de la distribución planteada de instalaciones
provisionales.
Ilustración 3: Plano de ubicación de obras provisionales y de accesos a obra

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Figura 2. Terreno 1

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Ilustración 4: Plano de ubicación de obras provisionales y de accesos a obra
Figura 3. Terreno 2
9.1.1.2. TRABAJOS PRELIMINARES
Son los trabajos que se van a ejecutar antes del desplante de la edificación para
proteger el area de terreno a intervenir y las construcciones colindantes existentes, así
como para facilitar y permitir el inicio de los trabajos de construcción. Estos trabajos
incluyen entre otros, movilización y desmovilización de equipos, transporte de
materiales, limpieza del terreno, trazo y replanteo preliminar y trazo y replanteo
durante el proceso de ejecución.
9.1.1.2.1. TRAZO Y REPLANTEO
Se establecerán los ejes, niveles y/o puntos de referencia para ejecutar el trazo y
replanteo de las obras, sobre la base de los planos entregados por EL CLIENTE.
Estas marcaciones referenciales para el control topográfico quedarán fuera del área
de excavación de la edificación y serán mantenidos durante todo el desarrollo de la
obra.
El replanteo topográfico será en coordinación y aprobación del supervisor del cliente,
no eximiéndonos la responsabilidad por la calidad del replanteo y cumplimiento de
tolerancias.
El trazo y el replanteo estará a cargo de un equipo de topografía que, mediante el
uso de una estación total, determinarán los puntos exactos de referencia para la
correcta ubicación de la edificación.
9.1.1.2.2. PREPARACION Y LIMPIEZA DE TERRENO

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Se realizara la preparación y limpieza de las áreas involucradas sobre las cuales se
requerirá contar con la aprobación del supervisor antes de iniciar las operaciones de
movimiento de tierras, dicha zona sera corectamente delimitada y cercada.
9.1.1.3. OBRAS CIVILES
Comprenden todos los trabajos de obras civiles de acuerdo al expediente de proyecto,
las cuales incluyen, el movimiento de tierras, obras de concreto simple, obras de
concreto armado y estructura metálica.
9.1.1.3.1. MOVIMIENTO DE TIERRAS
Excavación y eliminación localizada; El nivel de excavación se encuentra
referenciado en los planos y/o en el levantamiento topográfico; realizado los cortes,
se procederá al carguío del material su eliminación a un botadero certificado, el cual
será de aprobación por la supervisión de la obra.
Excavación para colocación de dados prefabricados y cimentación, se procede con
la excavación de zanjas, esta excavación se realizará en algunos casos con una
retroexcavadora y en otros casos con personal de obrero, el material producto de la
excavación será acopiado en un lugar fuera de la zona de excavación para su
posterior eliminación.
Relleno compactado con afirmado, hasta el niv. +0.00; Esta actividad se refiere a la
colocación de material de préstamo (afirmado), la cual será colocado por capas de
conformidad con el expediente técnico y compactado con equipo de rodillo vibrador
liso autopropulsado y/o plancha compactadora. En cada capa se realizarán los
ensayos de calidad correspondiente de conformidad con las especificaciones
técnicas.
9.1.1.3.2. OBRAS DE CONCRETO SIMPLE
Solado de concreto F’c = 100kg/cm2 o C:H 1:8, E=2"; según a las especificaciones
técnicas y los planos proporcionados por el cliente, el solado será colocado en las
estructuras indicada en los mismos, esta actividad se realizará después de llegar al
nivel de desplante de la estructura.
Losas de piso contra terreno, serán encofradas de acuerdo a las dimensiones
especificadas en los planos en largo, ancho y alto, el cual será validado por la
supervisión de obra.
9.1.1.3.3. OBRAS DE CONCRETO ARMADO
BASES DE CONCRETO: Las losas de concreto seran ejecutadas de acuerdo a los
planos de estructuras, el acero de refuerzo en losa se colocará despues de la
compactacion del material afirmado y sera de una malla simple, una vez colocada la
malla se procedera al encofrado en los bordes de la losa, estas dos actividades deben
de ser liberadas por la supervision para proceder a su respectivo vaciado de concreto.
(210 kg/cm2).
Cortes en losa: Después de las actividades de losa de concreto, se procedera a
realizar el corte longitudinal en la losa como juntas de dilatacion, las cuales despues
seran limpiadas y rellenadas con un sellante elastomerico. En todos los elementos
estructurales de concreto armado y demas elementos de concreto, llevan en su
ejecucion actividades como colocación de acero de refuerzo, encofrado y colocación

ID
DOCUMENTO:
2021_02_003
VERSION: 01

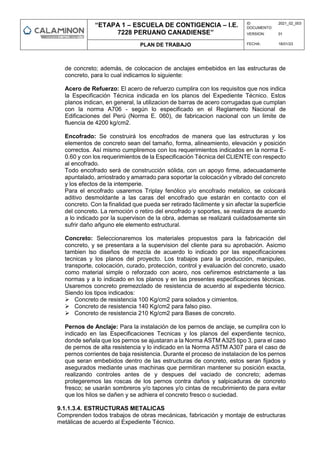

de concreto; además, de colocacion de anclajes embebidos en las estructuras de
concreto, para lo cual indicamos lo siguiente:
Acero de Refuerzo: El acero de refuerzo cumplira con los requisitos que nos indica
la Especificación Técnica indicada en los planos del Expediente Técnico. Estos
planos indican, en general, la utilizacion de barras de acero corrugadas que cumplan
con la norma A706 - según lo especificado en el Reglamento Nacional de
Edificaciones del Perú (Norma E. 060), de fabricacion nacional con un limite de
fluencia de 4200 kg/cm2.
Encofrado: Se construirá los encofrados de manera que las estructuras y los
elementos de concreto sean del tamaño, forma, alineamiento, elevación y posición
correctos. Así mismo cumpliremos con los requerimientos indicados en la norma E-
0.60 y con los requerimientos de la Especificación Técnica del CLIENTE con respecto
al encofrado.
Todo encofrado será de construcción sólida, con un apoyo firme, adecuadamente
apuntalado, arriostrado y amarrado para soportar la colocación y vibrado del concreto
y los efectos de la intemperie.
Para el encofrado usaremos Triplay fenólico y/o encofrado metalico, se colocará
aditivo desmoldante a las caras del encofrado que estarán en contacto con el
concreto. Con la finalidad que pueda ser retirado fácilmente y sin afectar la superficie
del concreto. La remoción o retiro del encofrado y soportes, se realizara de acuerdo
a lo indicado por la supervison de la obra, ademas se realizará cuidadosamente sin
sufrir daño añguno ele elemento estructural.
Concreto: Seleccionaremos los materiales propuestos para la fabricación del
concreto, y se presentara a la supervision del cliente para su aprobación. Asicmo
tambien lso diseños de mezcla de acuerdo lo indicado por las especificaciones
tecnicas y los planos del proyecto. Los trabajos para la producción, manipuleo,
transporte, colocación, curado, protección, control y evaluación del concreto, usado
como material simple o reforzado con acero, nos ceñiremos estrictamente a las
normas y a lo indicado en los planos y en las presentes especificaciones técnicas.
Usaremos concreto premezclado de resistencia de acuerdo al expediente técnico.
Siendo los tipos indicados:
 Concreto de resistencia 100 Kg/cm2 para solados y cimientos.
 Concreto de resistencia 140 Kg/cm2 para falso piso.
 Concreto de resistencia 210 Kg/cm2 para Bases de concreto.
Pernos de Anclaje: Para la instalación de los pernos de anclaje, se cumplira con lo
indicado en las Especificaciones Tecnicas y los planos del experdiente tecnico,
donde señala que los pernos se ajustaran a la Norma ASTM A325 tipo 3, para el caso
de pernos de alta resistencia y lo indicado en la Norma ASTM A307 para el caso de
pernos corrientes de baja resistencia. Durante el proceso de instalacion de los pernos
que seran embebidos dentro de las estructuras de concreto, estos seran fijados y
asegurados mediante unas machinas que permitiran mantener su posición exacta,
realizando controles antes de y despues del vaciado de concreto; ademas
protegeremos las roscas de los pernos contra daños y salpicaduras de concreto
fresco; se usarán sombreros y/o tapones y/o cintas de recubrimiento de para evitar
que los hilos se dañen y se adhiera el concreto fresco o suciedad.
9.1.1.3.4. ESTRUCTURAS METALICAS
Comprenden todos trabajos de obras mecánicas, fabricación y montaje de estructuras
metálicas de acuerdo al Expediente Técnico.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Considerando el montaje de refuerzos de las columnas, montaje de vigas, barandas y
coberturas, con las siguientes actividades a realizar:
Transporte, Recepcion y Manejo de Elementos Estructurales y Equipos
Para la recepción de materiales y estructuras el área de producción en conjunto con el
área de calidad será la encargada de verificar las piezas que se descarguen, las cuales
deberán concordar con lo establecido en marca dimensión y material. A la llegada a
campo de las estructuras, harán una inspección ocular de los mismos con el fin de
detectar posibles daños producidos en el transporte, descarga, etc., cualquier anomalía
observada la pondrán en conocimiento a la supervisión del cliente.
Para el manejo adecuado de los elementos estructurales dentro de la obra se dara una
capacitacion a nuestro personal encargado del traslado y montaje de las piezas. Para
el transporte de las piezas desde el sitio de desembarque al montaje en sí, se establece
una señalización por donde circulará el personal de montaje evitando el mayor traslado
de las piezas, ademas lo mas importante cualquier accidente.
Los flejes que unen las piezas se retirarán una vez descargados del camión.
La descarga a la obra se realizará con la ayuda de grúas o elementos adecuados de
acuerdo con el peso del elemento, utilizando bandas textiles (eslingas) para evitar el
daño en la superficie de los perfiles y equipos.
De no poder realizar el montaje de los elementos inmediatamente, se almacenaran en
un lugar lo más cercanos posible al sitio de montaje para evitar movimientos posteriores.
Para el transporte de elementos estructurales y equipos mecánicos la maquinaria se
clasifica en camiones plataformas, camión grúa y grúas de ser el caso.
Después de definir el orden en el que se realizará el montaje de estructuras y equipos
mecánicos, se realizará un cronograma constructivo de obra con fecha de entrega para
de este modo evitar el almacenaje innecesario de elementos constituyentes del edificio.
A continuación, se muestra una ilustración de como los elementos estructurales deben
ser descargados.
Además, se debe colocar los elementos en la superficie sobre madera o material exento
de elementos punzantes, piedras, lodo, arena etc. evitando así el daño superficial o
corrosión del material a montar.
Condiciones del Sitio de Trabajo
Es necesario considerar las condiciones adecuadas de trabajo a continuación se
describen ciertos puntos a tomar en cuenta:
Se determinará vías de acceso para el transporte del material destinado a la obra, así
como el equipo adecuado.
Se proveerá del espacio conveniente y adecuado para la operación de los equipos de
montaje libre de obstrucciones tales como cables eléctricos, líneas de baja media alta
tensión o similares.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Ademas se dispondrá en obra, del espacio adecuado para el almacenamiento luego de
haber recibido el material para la construcción. Como no se utiliza al mismo tiempo todo
lo adquirido, el almacenamiento es de gran importancia. Si se dispone de un sitio
limitado para este uso, el traslado de los elementos debera realizarse por etapas.
Montaje de Estructuras
Preparacion e Identificacion de las Piezas de la Obra
Los elementos estructurales son fabricados en planta CALAMINON bajo el control de
calidad para este fin, se adjuntarán a estos elementos los ensayos de soldadura de
conformidad con lo indicado en el expediente tecnico y el espesor de la pintura seca.
Antes de comenzar con el montaje de las estructuras se procedera con el marcado de
las piezas estructurales y enumerarlas para realizar un mejor control.
Las secciones con las que se trabajaran tienen que coincidir con las marcas
establecidas en los planos de montaje.
Para el inicio del montaje estructural, se tendrá consideración de lo indicado en cada
uno de los planos de montaje, los cuales deben de ser aprobados por la supervision por
parte del cliente.
Fundaciones de estructuras
La fundación de las estructuras y/o equipos a montar, han sido preparados con
anticipacion, las cuales estarán debidamente preparadas en cuanto a dimensiones,
pernos de anclaje, cotas y tolerancias, dichas fundaciones deben contar con la
aprobacion por parte de la supervisión.
Antes de proceder a la colocación de estructuras en su fundación, se comprobará que
reúne todas las condiciones necesarias tanto en este estado superficial del concreto
(picado y limpio) para posterior vertido del “Grout”, como la instalación de pernos y
calzos de apoyo (si lo requiere), los cuales han de estar en cantidad y posición correctas,
en caso contrario se pondrá en conocimiento a la supervisión del cliente.
Nivelación
Las placas bases y bases para los equipos, se nivelarán usando reglas paralelas y
niveles de precisión.
Iniciado el armado se debe tomar en cuenta la verticalidad o aplomo de cada uno de los
elementos estructurales, son las columnas las que definen este factor en toda la
estructura. Deben estar niveladas y alineadas, debiendo mantenerse dentro de las
tolerancias de conformidad con las especificaciones técnicas.
Las tolerancias en el montaje de las estructuras de acero deberán satisfacer los
requerimientos de AISC 303, Sección 7.13.
Una vez nivelada la estructura, se comunicará a la supervisión del cliente para que
compruebe la calidad del trabajo efectuado.
Posicionamiento de Camión Grua
Para el posicionamiento de camión grúa tendremos las siguientes consideraciones:
 Horizontalidad y compactación del terreno.
 Guardar la distancia a terraplenes y zanjas.
 Capacidad de elevación
 Inspección general del equipo de izaje.
 Inspección general de elementos de izaje
 Certificación de operadores y rigger

ID
DOCUMENTO:
2021_02_003
VERSION: 01

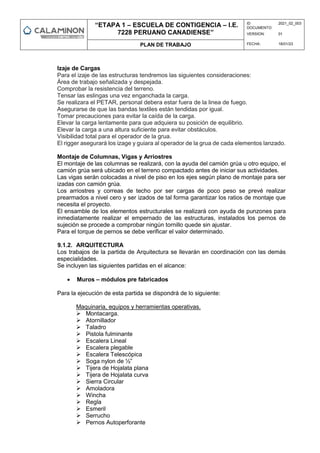

Izaje de Cargas
Para el izaje de las estructuras tendremos las siguientes consideraciones:
Área de trabajo señalizada y despejada.
Comprobar la resistencia del terreno.
Tensar las eslingas una vez enganchada la carga.
Se realizara el PETAR, personal debera estar fuera de la linea de fuego.
Asegurarse de que las bandas textiles están tendidas por igual.
Tomar precauciones para evitar la caída de la carga.
Elevar la carga lentamente para que adquiera su posición de equilibrio.
Elevar la carga a una altura suficiente para evitar obstáculos.
Visibilidad total para el operador de la grua.
El rigger asegurará los izage y guiara al operador de la grua de cada elementos lanzado.
Montaje de Columnas, Vigas y Arriostres
El montaje de las columnas se realizará, con la ayuda del camión grúa u otro equipo, el
camión grúa será ubicado en el terreno compactado antes de iniciar sus actividades.
Las vigas serán colocadas a nivel de piso en los ejes según plano de montaje para ser
izadas con camión grúa.
Los arriostres y correas de techo por ser cargas de poco peso se prevé realizar
prearmados a nivel cero y ser izados de tal forma garantizar los ratios de montaje que
necesita el proyecto.
El ensamble de los elementos estructurales se realizará con ayuda de punzones para
inmediatamente realizar el empernado de las estructuras, instalados los pernos de
sujeción se procede a comprobar ningún tornillo quede sin ajustar.
Para el torque de pernos se debe verificar el valor determinado.
9.1.2. ARQUITECTURA
Los trabajos de la partida de Arquitectura se llevarán en coordinación con las demás
especialidades.
Se incluyen las siguientes partidas en el alcance:
 Muros – módulos pre fabricados
Para la ejecución de esta partida se dispondrá de lo siguiente:
Maquinaria, equipos y herramientas operativas.
 Montacarga.
 Atornillador
 Taladro
 Pistola fulminante
 Escalera Lineal
 Escalera plegable
 Escalera Telescópica
 Soga nylon de ½”
 Tijera de Hojalata plana
 Tijera de Hojalata curva
 Sierra Circular
 Amoladora
 Wincha
 Regla
 Esmeril
 Serrucho
 Pernos Autoperforante

ID
DOCUMENTO:
2021_02_003
VERSION: 01

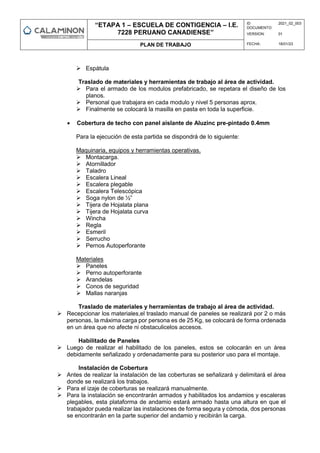

 Espátula
Traslado de materiales y herramientas de trabajo al área de actividad.
 Para el armado de los modulos prefabricado, se repetara el diseño de los
planos.
 Personal que trabajara en cada modulo y nivel 5 personas aprox.
 Finalmente se colocará la masilla en pasta en toda la superficie.
 Cobertura de techo con panel aislante de Aluzinc pre-pintado 0.4mm
Maquinaria, equipos y herramientas operativas.
 Montacarga.
 Atornillador
 Taladro
 Escalera Lineal
 Escalera plegable
 Escalera Telescópica
 Soga nylon de ½”
 Tijera de Hojalata plana
 Tijera de Hojalata curva
 Wincha
 Regla
 Esmeril
 Serrucho
 Pernos Autoperforante
Materiales
 Paneles
 Perno autoperforante
 Arandelas
 Conos de seguridad
 Mallas naranjas
Traslado de materiales y herramientas de trabajo al área de actividad.
 Recepcionar los materiales,el traslado manual de paneles se realizará por 2 o más
personas, la máxima carga por persona es de 25 Kg, se colocará de forma ordenada
en un área que no afecte ni obstaculicelos accesos.
Habilitado de Paneles
 Luego de realizar el habilitado de los paneles, estos se colocarán en un área
debidamente señalizado y ordenadamente para su posterior uso para el montaje.
Instalación de Cobertura
 Antes de realizar la instalación de las coberturas se señalizará y delimitará el área
donde se realizará los trabajos.
 Para el izaje de coberturas se realizará manualmente.
 Para la instalación se encontrarán armados y habilitados los andamios y escaleras
plegables, esta plataforma de andamio estará armado hasta una altura en que el
trabajador pueda realizar las instalaciones de forma segura y cómoda, dos personas
se encontrarán en la parte superior del andamio y recibirán la carga.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
 De igual manera, el personal ubicado en la parte inferior acopiara los paneles en un
punto previamente designado. El personal en la parte inferior izará el panel
manualmente ayudándose con sogas de 5/8” hasta la parte superior del andamio.
 En la parte superior el personal recepcionara los cerramientos y coberturas, quitando
la soga, para luego proceder con la instalación.
 Primero se instalarán los accesorios de fijación, como angulos y tensores, se
atornillarán de acuerdo a las especificaciones, se retirarán los films protectores de
paneles y finalmentese sellarán las uniones entre panel/accesorio con silicona
blanca.
 Para la fijación a la estructura metálica se utilizarán pernos autoperforantes,
haciendo uso de atornilladores inalámbricos y pernos autoperforantes galvanizados
y arandelas con y sin neopreno.
 Ajustar los tornillos cada 300, 400 y 500 mm. Distribución según planos a través de
las planchas entre las vigas. No apretar en exceso
 En caso donde no se pueda acceder para la instalación haciendo uso de los
andamios y/o escaleras se utilizará el manlift, al utilizar la canastilla del manlift solo
podrán subir dos personas, estos estarán debidamente anclados en un punto de
anclaje definido haciendo uso del su arnés de seguridad. Antes de usar el manlift el
área inferior estará señalizada para que no pueda acceder personal no autorizado.
 Al finalizar las instalaciones de las coberturas se retirará la señalización y todo
material y herramientas del área de trabajo.
 Piso (losa de modulo) y contra zócalo
Para realizar el siguiente trabajo de manera efectiva se consideran los siguientes
acabados según corresponda:
 Piso de cemento frotachado mezcla C: A 1:4 E=10CM
 Contrapiso de mezcla C: A 1:4 E=4.0 CM. ACABADO 1:2
 Piso de cemento pulido bruñado cada 1.20m c/mezcla c: a 1:4 e=5.0 cm. Se
realizará el siguiente procedimiento:
Materiales
 Arena gruesa
 Piedra chancada
 Cemento
 Concreto (de ser requerido)
 Encofrado
 accesorios
 Herramientas manuales
Colocacion del Piso (losa de modulo) y Contrazocalo
 El terreno esta compactado.
 El encofrado deberá estar alineado y fijado mediante estacas u otro material que
garanticen la verticalidad de estos.
 El vaciado se ejecutará por paños, en forma de damero como mejor se acondicione
el trabajo, sin dejar de lado la calidad.
 Una vez vaciado el concreto sobre el terreno preparado, se procedera al reglado y
acabado de la la losa o piso, logrando así una superficie plana, nivelada, compacta
y con el acabado que especifique los planos.
 En todos los casos la rugosidad será tal que asegure una buena adherencia y ligazón
con el piso definitivo.
 La superficie terminada será uniforme, dura, rugosa y nivelada.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

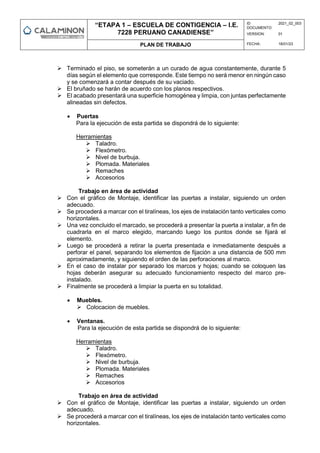

 Terminado el piso, se someterán a un curado de agua constantemente, durante 5
días según el elemento que corresponde. Este tiempo no será menor en ningún caso
y se comenzará a contar después de su vaciado.
 El bruñado se harán de acuerdo con los planos respectivos.
 El acabado presentará una superficie homogénea y limpia, con juntas perfectamente
alineadas sin defectos.
 Puertas
Herramientas
 Taladro.
 Flexómetro.
 Nivel de burbuja.
 Plomada. Materiales
 Remaches
 Accesorios
Trabajo en área de actividad
 Con el gráfico de Montaje, identificar las puertas a instalar, siguiendo un orden
adecuado.
 Se procederá a marcar con el tiralíneas, los ejes de instalación tanto verticales como
horizontales.
 Una vez concluido el marcado, se procederá a presentar la puerta a instalar, a fin de
cuadrarla en el marco elegido, marcando luego los puntos donde se fijará el
elemento.
 Luego se procederá a retirar la puerta presentada e inmediatamente después a
perforar el panel, separando los elementos de fijación a una distancia de 500 mm
aproximadamente, y siguiendo el orden de las perforaciones al marco.
 En el caso de instalar por separado los marcos y hojas; cuando se coloquen las
hojas deberán asegurar su adecuado funcionamiento respecto del marco pre-
instalado.
 Finalmente se procederá a limpiar la puerta en su totalidad.
 Muebles.
 Colocacion de muebles.
 Ventanas.
Herramientas
 Taladro.
 Flexómetro.
 Nivel de burbuja.
 Plomada. Materiales
 Remaches
 Accesorios
 Con el gráfico de Montaje, identificar las puertas a instalar, siguiendo un orden
adecuado.
 Se procederá a marcar con el tiralíneas, los ejes de instalación tanto verticales como
horizontales.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

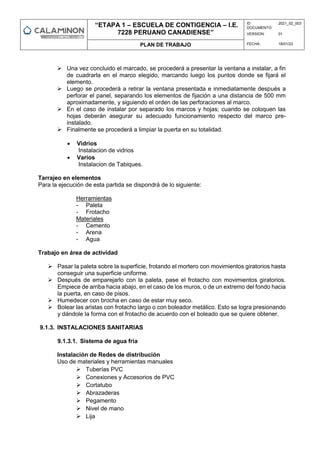

 Una vez concluido el marcado, se procederá a presentar la ventana a instalar, a fin
de cuadrarla en el marco elegido, marcando luego los puntos donde se fijará el
elemento.
 Luego se procederá a retirar la ventana presentada e inmediatamente después a
perforar el panel, separando los elementos de fijación a una distancia de 500 mm
aproximadamente, y siguiendo el orden de las perforaciones al marco.
 En el caso de instalar por separado los marcos y hojas; cuando se coloquen las
hojas deberán asegurar su adecuado funcionamiento respecto del marco pre-
instalado.
 Finalmente se procederá a limpiar la puerta en su totalidad.
 Vidrios
Instalacion de vidrios
 Varios
Instalacion de Tabiques.
Tarrajeo en elementos
Herramientas
- Paleta
- Frotacho
Materiales
- Cemento
- Arena
- Agua
 Pasar la paleta sobre la superficie, frotando el mortero con movimientos giratorios hasta
conseguir una superficie uniforme.
 Después de emparejarlo con la paleta, pase el frotacho con movimientos giratorios.
Empiece de arriba hacia abajo, en el caso de los muros, o de un extremo del fondo hacia
la puerta, en caso de pisos.
 Humedecer con brocha en caso de estar muy seco.
 Bolear las aristas con frotacho largo o con boleador metálico. Esto se logra presionando
y dándole la forma con el frotacho de acuerdo con el boleado que se quiere obtener.
9.1.3. INSTALACIONES SANITARIAS
9.1.3.1. Sistema de agua fría
Instalación de Redes de distribución
Uso de materiales y herramientas manuales
 Tuberías PVC
 Conexiones y Accesorios de PVC
 Cortatubo
 Abrazaderas
 Pegamento
 Nivel de mano
 Lija

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Revisar todos los documentos y planos involucrados en la actividad de instalación de
tuberías adosados en muro, y empotrados en losa.
Uso de Pegamento, utilizar respirador media cara o mascarilla descartable según
corresponda.
Acotar en campo de acuerdo a los planos sanitarios; Fijar, nivelar y colocar los pases
sanitarios, todo esto con los planos de detalle de arquitectura y planos sanitarios
Armar las baterías de agua con tuberías de PVC fuera de la losa, para posteriormente
instalarlas
Armar y pegar las baterías de agua fría con tuberías de PVC
Realizar la prueba de presión hidrostática.
Realizar la entrega de los trabajos según el Protocolo.
Instalación de Válvulas de Control
 Inspección de Herramientas
 Válvulas de Control de Flujo de Agua
 Adaptadores
 Cinta Teflón.
 Formador de empaquetadura.
 Nivel de Mano
 Tarraja para Rosca.
 Llave Stillson
 Revisar los planos, verificar la ubicación y diferentes características de la válvula tales
como diámetro, altura respecto del NPT, dimensión de los nichos donde se resguardará,
tipo y material entre otros
 Envolver la rosca de los extremos de la tubería con una cinta teflón. Luego de ello,
aplicar el formador de empaquetadura (ADEX) en la rosca la cual ya está envuelta con
el teflón
 Entrega el trabajo mediante Protocolo de Instalación de Válvulas Sanitarias
9.1.3.2. Sistema de Desagüe y Ventilación
Instalación de tuberías sanitarias en paneles (redes de derivación)
 Uso de materiales y herramientas manuales
 Nivel láser
 Arco de sierra
 Escalera de tijera de 6 o 8 pasos
 Tuberías Policloruro de Vinilo PVC
 Accesorios Policloruro de Vinilo PVC
 Abrazaderas
 Pegamentos
 Nivel de mano
 Cemento y Agua
 Revisar los documentos y planos involucrados en la actividad de instalación de
tuberías empotradas en tabiquería
 Ubicar las salidas sanitarias, verificar las distancias y alturas respectivas
 Levantar las tuberías de desagüe y ventilación. Une las tuberías con los accesorios
de PVC, mediante el embone con sus respectivos pegamentos

ID
DOCUMENTO:
2021_02_003
VERSION: 01

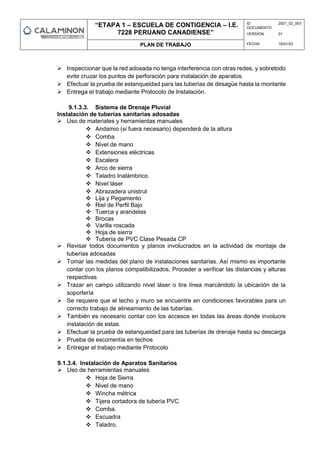

 Inspeccionar que la red adosada no tenga interferencia con otras redes, y sobretodo
evite cruzar los puntos de perforación para instalación de aparatos.
 Efectuar la prueba de estanqueidad para las tuberías de desagüe hasta la montante
 Entrega el trabajo mediante Protocolo de Instalación.
9.1.3.3. Sistema de Drenaje Pluvial
Instalación de tuberías sanitarias adosadas
 Uso de materiales y herramientas manuales
 Andamio (si fuera necesario) dependerá de la altura
 Comba
 Nivel de mano
 Extensiones eléctricas
 Escalera
 Arco de sierra
 Taladro Inalámbrico.
 Nivel láser
 Abrazadera unistrut
 Lija y Pegamento
 Riel de Perfil Bajo
 Tuerca y arandelas
 Brocas
 Varilla roscada
 Hoja de sierra
 Tubería de PVC Clase Pesada CP
 Revisar todos documentos y planos involucrados en la actividad de montaje de
tuberías adosadas
 Tomar las medidas del plano de instalaciones sanitarias. Así mismo es importante
contar con los planos compatibilizados, Proceder a verificar las distancias y alturas
respectivas
 Trazar en campo utilizando nivel láser o tira línea marcándolo la ubicación de la
soportería
 Se requiere que el techo y muro se encuentre en condiciones favorables para un
correcto trabajo de alineamiento de las tuberías.
 También es necesario contar con los accesos en todas las áreas donde involucre
instalación de estas.
 Efectuar la prueba de estanqueidad para las tuberías de drenaje hasta su descarga
 Prueba de escorrentía en techos
 Entregar el trabajo mediante Protocolo
9.1.3.4. Instalación de Aparatos Sanitarios
 Uso de herramientas manuales
 Hoja de Sierra
 Nivel de mano
 Wincha métrica
 Tijera cortadora de tubería PVC
 Comba.
 Escuadra
 Taladro.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

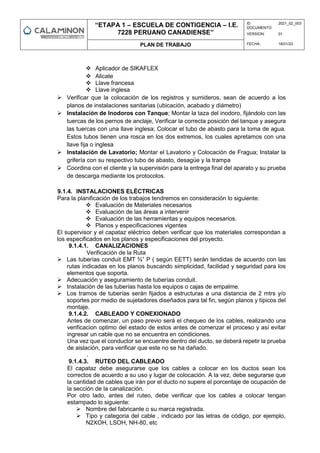

 Aplicador de SIKAFLEX
 Alicate
 Llave francesa
 Llave inglesa
 Verificar que la colocación de los registros y sumideros, sean de acuerdo a los
planos de instalaciones sanitarias (ubicación, acabado y diámetro)
 Instalación de Inodoros con Tanque; Montar la taza del inodoro, fijándolo con las
tuercas de los pernos de anclaje, Verificar la correcta posición del tanque y asegura
las tuercas con una llave inglesa; Colocar el tubo de abasto para la toma de agua.
Estos tubos tienen una rosca en los dos extremos, los cuales apretamos con una
llave fija o inglesa
 Instalación de Lavatorio; Montar el Lavatorio y Colocación de Fragua; Instalar la
grifería con su respectivo tubo de abasto, desagüe y la trampa
 Coordina con el cliente y la supervisión para la entrega final del aparato y su prueba
de descarga mediante los protocolos.
9.1.4. INSTALACIONES ELÉCTRICAS
Para la planificación de los trabajos tendremos en consideración lo siguiente:
 Evaluación de Materiales necesarios
 Evaluación de las áreas a intervenir
 Evaluación de las herramientas y equipos necesarios.
 Planos y especificaciones vigentes
El supervisor y el capataz eléctrico deben verificar que los materiales correspondan a
los especificados en los planos y especificaciones del proyecto.
9.1.4.1. CANALIZACIONES
Verificación de la Ruta
 Las tuberías conduit EMT ¾” P ( según EETT) serán tendidas de acuerdo con las
rutas indicadas en los planos buscando simplicidad, facilidad y seguridad para los
elementos que soporta.
 Adecuación y aseguramiento de tuberías conduit.
 Instalación de las tuberías hasta los equipos o cajas de empalme.
 Los tramos de tuberías serán fijados a estructuras a una distancia de 2 mtrs y/o
soportes por medio de sujetadores diseñados para tal fin, según planos y típicos del
montaje.
9.1.4.2. CABLEADO Y CONEXIONADO
Antes de comenzar, un paso previo será el chequeo de los cables, realizando una
verificacion optimo del estado de estos antes de comenzar el proceso y así evitar
ingresar un cable que no se encuentra en condiciones.
Una vez que el conductor se encuentre dentro del ducto, se deberá repetir la prueba
de aislación, para verificar que este no se ha dañado.
.
9.1.4.3. RUTEO DEL CABLEADO
El capataz debe asegurarse que los cables a colocar en los ductos sean los
correctos de acuerdo a su uso y lugar de colocación. A la vez, debe segurarse que
la cantidad de cables que irán por el ducto no supere el porcentaje de ocupación de
la sección de la canalización.
Por otro lado, antes del ruteo, debe verificar que los cables a colocar tengan
estampado lo siguiente:
 Nombre del fabricante o su marca registrada.
 Tipo y categoria del cable , indicado por las letras de código, por ejemplo,
N2XOH, LSOH, NH-80, etc

ID
DOCUMENTO:
2021_02_003
VERSION: 01

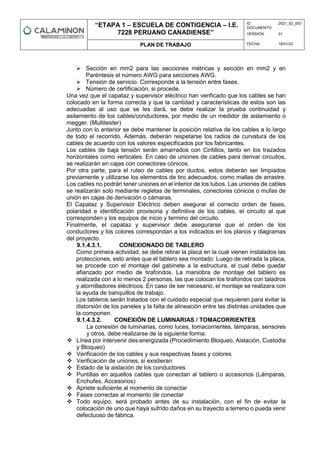

 Sección en mm2 para las secciones métricas y sección en mm2 y en
Paréntesis el número AWG para secciones AWG.
 Tensión de servicio. Corresponde a la tensión entre fases.
 Número de certificación, si procede.
Una vez que el capataz y supervisor eléctrico han verificado que los cables se han
colocado en la forma correcta y que la cantidad y características de estos son las
adecuadas al uso que se les dará, se debe realizar la prueba continuidad y
asilamiento de los cables/conductores, por medio de un medidor de aislamiento o
megger. (Multitester)
Junto con lo anterior se debe mantener la posición relativa de los cables a lo largo
de todo el recorrido. Además, deberán respetarse los radios de curvatura de los
cables de acuerdo con los valores especificados por los fabricantes.
Los cables de baja tensión serán amarrados con Cintillos, tanto en los trazados
horizontales como verticales. En caso de uniones de cables para derivar circuitos,
se realizarán en cajas con conectores cónicos.
Por otra parte, para el ruteo de cables por ductos, estos deberán ser limpiados
previamente y utilizarse los elementos de tiro adecuados, como mallas de arrastre.
Los cables no podrán tener uniones en el interior de los tubos. Las uniones de cables
se realizarán solo mediante regletas de terminales, conectores cónicos o mufas de
unión en cajas de derivación o cámaras.
El Capataz y Supervisor Eléctrico deben asegurar el correcto orden de fases,
polaridad e identificación provisoria y definitiva de los cables, el circuito al que
corresponden y los equipos de inicio y termino del circuito.
Finalmente, el capataz y supervisor debe asegurarse que el orden de los
conductores y los colores correspondan a los indicados en los planos y diagramas
del proyecto.
9.1.4.3.1. CONEXIONADO DE TABLERO
Como primera actividad, se debe retirar la placa en la cual vienen instalados las
protecciones, esto antes que el tablero sea montado. Luego de retirada la placa,
se procede con el montaje del gabinete a la estructura, el cual debe quedar
afianzado por medio de tirafondos. La maniobra de montaje del tablero es
realizada con a lo menos 2 personas, las que colocan los tirafondos con taladros
y atornilladores eléctricos. En caso de ser necesario, el montaje se realizara con
la ayuda de banquillos de trabajo.
Los tableros serán tratados con el cuidado especial que requieren para evitar la
distorsión de los paneles y la falta de alineación entre las distintas unidades que
la componen.
9.1.4.3.2. CONEXIÓN DE LUMINARIAS / TOMACORRIENTES
La conexión de luminarias, como luces, tomacorrientes, lámparas, sensores
y otros, debe realizarse de la siguiente forma:
 Línea por intervenir des energizada (Procedimiento Bloqueo, Aislación, Custodia
y Bloqueo)
 Verificación de los cables y sus respectivas fases y colores
 Verificación de uniones, si existieran
 Estado de la aislación de los conductores
 Puntillas en aquellos cables que conectan al tablero o accesorios (Lámparas,
Enchufes, Accesorios)
 Apriete suficiente al momento de conectar
 Fases correctas al momento de conectar
 Todo equipo, será probado antes de su instalación, con el fin de evitar la
colocación de uno que haya sufrido daños en su trayecto a terreno o pueda venir
defectuoso de fábrica.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

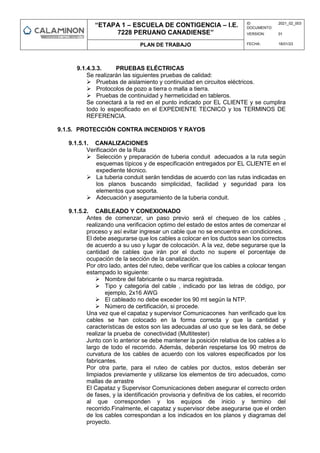

9.1.4.3.3. PRUEBAS ELÉCTRICAS
Se realizarán las siguientes pruebas de calidad:
 Pruebas de aislamiento y continuidad en circuitos eléctricos.
 Protocolos de pozo a tierra o malla a tierra.
 Pruebas de continuidad y hermeticidad en tableros.
Se conectará a la red en el punto indicado por EL CLIENTE y se cumplira
todo lo especificado en el EXPEDIENTE TECNICO y los TERMINOS DE
REFERENCIA.
9.1.5. PROTECCIÓN CONTRA INCENDIOS Y RAYOS
 Selección y preparación de tuberia conduit adecuados a la ruta según
esquemas típicos y de especificación entregados por EL CLIENTE en el
expediente técnico.
 La tuberia conduit serán tendidas de acuerdo con las rutas indicadas en
los planos buscando simplicidad, facilidad y seguridad para los
 Adecuación y aseguramiento de la tuberia conduit.
Antes de comenzar, un paso previo será el chequeo de los cables ,
realizando una verificacion optimo del estado de estos antes de comenzar el
proceso y así evitar ingresar un cable que no se encuentra en condiciones.
El debe asegurarse que los cables a colocar en los ductos sean los correctos
de acuerdo a su uso y lugar de colocación. A la vez, debe segurarse que la
cantidad de cables que irán por el ducto no supere el porcentaje de
ocupación de la sección de la canalización.
 Tipo y categoria del cable , indicado por las letras de código, por
ejemplo, 2x16 AWG
 El cableado no debe exceder los 90 mt según la NTP.
Una vez que el capataz y supervisor Comunicacones han verificado que los
cables se han colocado en la forma correcta y que la cantidad y
características de estos son las adecuadas al uso que se les dará, se debe
realizar la prueba de conectividad (Multitester)
Junto con lo anterior se debe mantener la posición relativa de los cables a lo
largo de todo el recorrido. Además, deberán respetarse los 90 metros de
curvatura de los cables de acuerdo con los valores especificados por los
fabricantes.
Por otra parte, para el ruteo de cables por ductos, estos deberán ser
limpiados previamente y utilizarse los elementos de tiro adecuados, como
mallas de arrastre
El Capataz y Supervisor Comunicaciones deben asegurar el correcto orden
de fases, y la identificación provisoria y definitiva de los cables, el recorrido
al que corresponden y los equipos de inicio y termino del
recorrido.Finalmente, el capataz y supervisor debe asegurarse que el orden
de los cables correspondan a los indicados en los planos y diagramas del
proyecto.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
9.1.5.3. PRUEBAS DE CONEXIÓN CONTRAINCENDIO
Se realizará las siguientes pruebas de calidad:
 Pruebas integral del sistema para asegurar la calidad y el correcto
funcionamiento.
 Prueba de funcionamiento del Panel de control.
 La certficacion de todo el cableado estructurado.
 La certificación de todo los equipos del sistema.
9.1.6. COMUNICACIONES
 Selección y preparación de tuberia conduit adecuados a la ruta según
esquemas típicos y de especificación entregados por EL CLIENTE en
el expediente técnico.
 La tuberia conduit serán tendidas de acuerdo con las rutas indicadas
en los planos buscando simplicidad, facilidad y seguridad para los
 Adecuación y aseguramiento de la tuberia conduit.
Antes de comenzar, un paso previo será el chequeo de los cables, realizando una
verificación optimo del estado de estos antes de comenzar el proceso y así evitar
ingresar un cable que no se encuentra en condiciones.
9.1.6.3. RUTEO DEL CABLEADO
El debe asegurarse que los cables a colocar en los ductos sean los correctos
de acuerdo a su uso y lugar de colocación. A la vez, debe segurarse que la
cantidad de cables que irán por el ducto no supere el porcentaje de
ocupación de la sección de la canalización.
 Tipo y categoria del cable , indicado por las letras de código, por
ejemplo, CAT 6A
 El cableado no debe exceder los 90 mt según la NTP.
Una vez que el capataz y supervisor Comunicacones han verificado que los
cables se han colocado en la forma correcta y que la cantidad y
características de estos son las adecuadas al uso que se les dará, se debe
realizar la prueba de conectividad (Multitester)
Junto con lo anterior se debe mantener la posición relativa de los cables a lo
largo de todo el recorrido. Además, deberán respetarse los 90 metros de
curvatura de los cables de acuerdo con los valores especificados por los
fabricantes.
Por otra parte, para el ruteo de cables por ductos, estos deberán ser
limpiados previamente y utilizarse los elementos de tiro adecuados, como
mallas de arrastre
El Capataz y Supervisor Comunicaciones deben asegurar el correcto orden
de fases, y la identificación provisoria y definitiva de los cables, el recorrido
al que corresponden y los equipos de inicio y termino del
recorrido.Finalmente, el capataz y supervisor debe asegurarse que el orden
de los cables correspondan a los indicados en los planos y diagramas del
proyecto.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

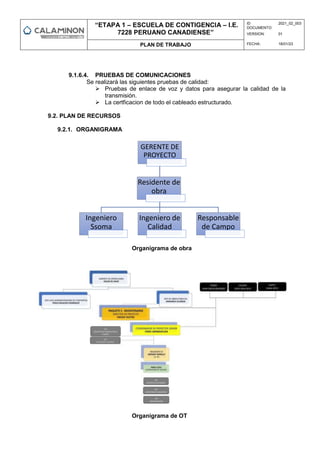

9.1.6.4. PRUEBAS DE COMUNICACIONES
Se realizará las siguientes pruebas de calidad:
 Pruebas de enlace de voz y datos para asegurar la calidad de la
transmisión.
 La certficacion de todo el cableado estructurado.
9.2. PLAN DE RECURSOS
9.2.1. ORGANIGRAMA
Organigrama de obra
Organigrama de OT
GERENTE DE
PROYECTO
Ingeniero
Ssoma
Ingeniero de
Calidad
Responsable
de Campo
Residente de
obra

ID
DOCUMENTO:
2021_02_003
VERSION: 01
Comité de seguimiento/ OBS del royecto
9.2.2. Responsabilidades del Personal Clave
 Gerente de Proyecto
El gerente de proyectos tiene actividades administrativas de planificación, organización,
dirección y control de los recursos a su cargo (personal, presupuesto, equipo y
materiales) para satisfacer los requerimientos técnicos, de costo y de tiempo, que
permitan finalizar con éxito el proyecto.
Las funciones a cargo son las siguientes:
 Definir los objetivos del proyecto.
 Alinear el proyecto con la estrategia.
 Manejar los recursos físicos, financieros, humanos y su asignación a las tareas.
 Administrar los costos y presupuestos.
 Administrar la calidad del proyecto según los estándares de calidad.
 Vigilar que las tres restricciones (calidad, costo y tiempo).
 Gestionar los plazos para lograr terminar el proyecto a tiempo.
 Participar en la integración del equipo del proyecto: definir los perfiles con las
competencias requeridas.
 Garantizar que el personal del proyecto reciba toda la formación necesaria
 Administrar el recurso humano.
 Manejar las comunicaciones.
 Informar a todos los actores del proyecto sobre los avances o retrasos.
 Negociar con proveedores externos para asegurarse de que todos los materiales
necesarios para un proyecto estén en el momento adecuado.
 Manejar las herramientas, los métodos, las métricas y los cronogramas maestros
del proyecto.
 Hacer seguimiento y control oportuno.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
 Residente de Obra
El responsable de liderar, organizar, coordinar y supervisar directamente la adecuada
implementación, difusión y cumplimiento de los procedimientos para la ejecución del
proyecto.
Liderar las operaciones en campo de acuerdo con lo indicado en el presente documento
y según los planos aprobados para construcción, especificaciones técnicas y normas
aplicables.
 Verificar y validar el proyecto de ejecución de la obra, valorando las
modificaciones que considere oportunas, de acuerdo con el propietario de la
obra.
 Verificar el cronograma constructivo de obra y el cumplimiento de los plazos del
mismo.
 Controlar que se cumplan estrictamente los diseños y especificaciones técnicas
del proyecto.
 Aprobar los inicios de los trabajos a ser ejecutados, controlando la calidad de
los mismos. Una vez concluidos, emitir las correspondientes certificaciones de
fin de obra, autorizando el pago de las mismas.
 Verificar el cumplimiento de la normativa vigente en el campo de seguridad y
salud para los trabajadores.
 Verificar el cumplimiento de la normativa laboral vigente por parte de la
empresa que ejecuta la obra.
 Verificar el cumplimiento de las normativas municipales, autonómicas o
estatales de aplicación, como la normativa medioambiental.
 Ingeniero SSOMA
Es el responsable del seguimiento y cumplimiento de los estándares de seguridad y
medio ambiente del Proyecto y otras normas aplicables a este procedimiento.
Asegura que antes del inicio de los trabajos, se realice el análisis preliminar de tarea
APT y de ser necesario se complete el permiso de trabajo PT, verificando el correcto
llenado de los formatos, así como la inclusión de todos los peligros y/o riesgos
inherentes a la tarea a realizar. Verificará la realización y llenado de los pre-usos de
equipos antes de que estos sean puestos en funcionamiento, la correcta delimitación y
señalización del área de trabajo, así como la existencia de las hojas de seguridad de los
productos químicos y peligrosos a ser utilizados además del rotulado de los envases.
 Ingeniero de Calidad
El responsable de liderar, organizar, coordinar y supervisar directamente el estricto
cumplimiento de las normas para el proceso constructivo, antes y durante la actividad.
 Examinar la calidad de los materiales a utilizar en obra.
 Controlar el Sistema de Gestión Integrado de Gestión de Calidad.
 Validar los procedimientos de fabricación de los elementos estructurales y
paneles.
 Validar las fichas técnicas de los insumos comprados y que estos cumplan con
las especificaciones técnicas del proyecto.
 Elaborar el Plan de Calidad de Obra
 Registrar las actividades de control de calidad realizadas, a fin de evidenciar los
resultados y poder elaborar los informes correspondientes para el Dossier de
Calidad.
 Informar al residente de obra todas las desviaciones que puedan sucitarse
durante el proceso constructivo.
 Verificar las condiciones de almacenamiento de los elementos.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

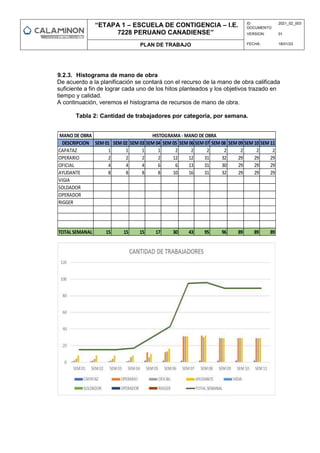

9.2.3. Histograma de mano de obra
De acuerdo a la planificación se contará con el recurso de la mano de obra calificada
suficiente a fin de lograr cada uno de los hitos planteados y los objetivos trazado en
tiempo y calidad.
A continuación, veremos el histograma de recursos de mano de obra.
Tabla 2: Cantidad de trabajadores por categoría, por semana.
MANO DE OBRA
DESCRIPCION SEM 01 SEM 02 SEM 03 SEM 04 SEM 05 SEM 06 SEM 07 SEM 08 SEM 09 SEM 10 SEM 11
CAPATAZ 1 1 1 1 2 2 2 2 2 2 2
OPERARIO 2 2 2 2 12 12 31 32 29 29 29
OFICIAL 4 4 4 6 6 13 31 30 29 29 29
AYUDANTE 8 8 8 8 10 16 31 32 29 29 29
VIGIA
SOLDADOR
OPERADOR
RIGGER
TOTAL SEMANAL 15 15 15 17 30 43 95 96 89 89 89
HISTOGRAMA - MANO DE OBRA

ID
DOCUMENTO:
2021_02_003
VERSION: 01

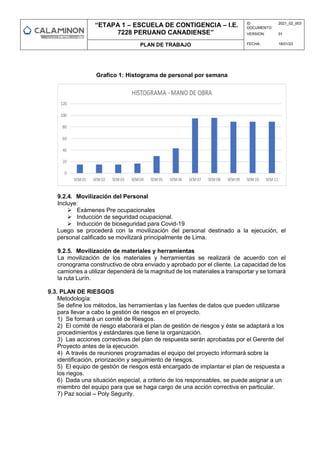

Grafico 1: Histograma de personal por semana
9.2.4. Movilización del Personal
Incluye:
 Exámenes Pre ocupacionales
 Inducción de seguridad ocupacional.
 Inducción de bioseguridad para Covid-19
Luego se procederá con la movilización del personal destinado a la ejecución, el
personal calificado se movilizará principalmente de Lima.
9.2.5. Movilización de materiales y herramientas
La movilización de los materiales y herramientas se realizará de acuerdo con el
cronograma constructivo de obra enviado y aprobado por el cliente. La capacidad de los
camiones a utilizar dependerá de la magnitud de los materiales a transportar y se tomará
la ruta Lurín.
9.3. PLAN DE RIESGOS
Metodología:
Se define los métodos, las herramientas y las fuentes de datos que pueden utilizarse
para llevar a cabo la gestión de riesgos en el proyecto.
1) Se formará un comité de Riesgos.
2) El comité de riesgo elaborará el plan de gestión de riesgos y éste se adaptará a los
procedimientos y estándares que tiene la organización.
3) Las acciones correctivas del plan de respuesta serán aprobadas por el Gerente del
Proyecto antes de la ejecución.
4) A través de reuniones programadas el equipo del proyecto informará sobre la
identificación, priorización y seguimiento de riesgos.
5) El equipo de gestión de riesgos está encargado de implantar el plan de respuesta a
los riegos.
6) Dada una situación especial, a criterio de los responsables, se puede asignar a un
miembro del equipo para que se haga cargo de una acción correctiva en particular.
7) Paz social – Poly Segurity.

ID
DOCUMENTO:
2021_02_003
VERSION: 01
MATRIZ DE RIESGOS ANALISIS CUALITATIVO
#ID
Categoría /
Área
Descripcion Causa Consecuencia
Desencadenador
(Risk Trigger)
Probabilidad Severidad
Clasif.
Riesgo
Respuesta
al riesgo
Plan de
acción
(Acciones
Preventivas)
Plan de
acción
(Acciones
Correctivas)
Responsable
RK_001 Diseño
No entrega de
información por
parte del cliente
No hay una
comunicación
efectiva hacia
el cliente.
Cliente interno,
no puede
continuar un
correcto avance
por un retrazo
en el diseño.
Correos
reiterativos, donde
se solicita la
información sin
respuesta
Podría
suceder
(posible)
Mortalidad
(Pérdida
mayor)
ALTO Avoid
El equipo
comercial debe
suministrar los
contactos
necesarios
para el cierre
de información
en la etapa de
diseño
Se deberá
contemplar una
Matriz de
comunicaciones
interna e
identificar en el
project charter
los
StakeHolders
necesarios del
proyecto
Ingenieria
RK_002 Diseño
Demora en la
Validación de
información del
diseño
En ocasiones
el usuario que
asignan a la
comunicación
no es el
especialista en
validar la
información
enviada del
diseño.
Cliente interno,
no puede
continuar un
correcto avance
por un retrazo
en el diseño.
Correos
reiterativos, donde
se solicita la
información sin
respuesta
Podría
suceder
(posible)
Pérdida
temporal
BAJO Avoid
El equipo
comercial debe
suministrar los
contactos
necesarios
para el cierre
de información
en la etapa de
diseño
Se deberá
contemplar una
Matriz de
comunicaciones
interna e
identificar en el
project charter
los
StakeHolders
necesarios del
proyecto
Ingenieria
RK_003 Seguridad
Exceso de
confianza en los
trabajos
operativos,
donde se
requiera
herramientas de
poder.
No hay
capacitación
del uso
correcto de
herramientas y
concientizar al
trabajador.
Accidente no
deseado,
retrasando
actividades ya
planificadas.
Observar
trabajadores sin el
uso correcto de
EPPS.
Podría
suceder
(posible)
Pérdida
permanente
MEDIO Avoid
Concientizar al
trabajador.
Realizar la
parada
automatica y
concientizar a
los
trabajadores.
Seguridad
RK_004 Planificación
El cliente final,
no tiene
conocimiento
del cronograma
a ejecutar, y
solicita un
cambio de
alcance al
proyecto.
Comunicación
poco efectiva.
Cual quier
cambio y/o
corrupción del
alcance estira la
triple restricción
(Costo, tiempo,
alcance).
La triple restricción
expandida se hace
notar como calidad,
riesgos y/o
requerimientos
fuera de lo inicial.
Ha sucedido
(probable)
Mortalidad
(Pérdida
mayor)
ALTO
Reduce
(Mitigar)
Tener un
comité de
control de
cambios, con
el formato
adecuado.
Formalizar la
SDC (Solicitud
de cambio) al
cliente para su
aprobación en
caso se
transfiera el
riesgo al
cliente.
Proyectos
Curva de
aprendizaje en
el sistema
constructivo
para el equipo
de staff de obra
Un mal
reclutamiento
Realizar
retrabajos que
atrasen el plazo
En obra existan
retrabajos que ya
no se puedan
controlar.
Podría
suceder
(posible)
Pérdida
permanente
MEDIO
Reduce
(Mitigar)
Validar antes
la contratación
de personal,
por el equipo
de proyectos
Inducción al
residente y su
equipo
Personas y
Sustentabilidad
Mala
administración,
solicitud de
materiales y
Falta de
conocimiento
del proyecto a
nivel integral
Impacto
económico
Constantes
movimientos en el
packing list
posterior al cierre
Ha sucedido
(probable)
Mortalidad
(Pérdida
mayor)
ALTO
Reduce
(Mitigar)
Considerar
una inducción
de proyecto
por parte de
Considerar un
apoyo con
mayor
conocimiento
Proyectos

ID
DOCUMENTO:
2021_02_003
VERSION: 01
servicios,
incrementando
el costo de
procura frente
al meta.
ingeniería al
encargado de
manera
integral.
en la ejecución
de proyectos
Demora en la
entrega del
dossier de
calidad
Falta de
documentación
externa
Retraso en la
entrega de la
obra
Proveedores no
entregan fichas y
certificados de
calidad a tiempo.
Ha sucedido
(probable)
Pérdida
menor
BAJO Accept
Retener
pagos,
condicionando
la entrega de
documentación
Considerar la
insistencia de
manera
reiterativa por
documentación
Control de
Calidad
RK_008 Seguridad
Ocurrencia de
un accidente
que paralice
temporalmente
los trabajos
Exceso de
confianza
Paralización
temporal de los
trabajos
Accidente
Podría
suceder
(posible)
Pérdida
temporal
BAJO Avoid
Concientizar al
trabajador.
Realizar la
parada
automática y
concientizar a
los
trabajadores.
Seguridad
RK_009
Aspectos
Ambientales
Ocurrencia de
derrames en la
obra
Maquinas y/o
elementos
quimicos con
mala
manipulación
Paralización
temporal de los
trabajos
Incorrecta
manipulación
Podría
suceder
(posible)
Pérdida
temporal
BAJO Accept
Considerar
tener la hoja
MSDS en obra
disposición y el
kit
antiderrames
Utilizar la hoja
MSDS en obra
disposición y el
kit antiderrames
Proyectos
RK_010
Aspectos
Contractuales
Aplicación de
penalidades por
incumplimiento
en el plazo
Incorrecta
planifiación de
actividades
Impacto
económico
Rutas críticas con
holgura cero sufren
desviaciones
Podría
suceder
(posible)
Pérdida
temporal
BAJO Avoid
Tener un tren
de actividades
disgregado
adicional al
cronograma
Forecast,
previamente
aprobado por el
cliente y utilizar
métodos de
ejecución como
(Fast Tracking y
Crashing)
Proyectos
RK_011 Ejecución
Incompatibilidad
entre el diseño
(planos) y la
obra (terreno
insitu)
envio de RFI y
Alertas
tempranas
retraso en la
ejecucion de
obra o tren de
trabajo
replanteo de plan
de trabajo y
ejecucion
Podría
suceder
(posible)
Pérdida
menor
BAJO Transfer
tener un tren
de actividade
adicional
levantar y
responder
alertas
tempranas y
RFI. Actulizar
planos de
diseño
Ingenieria
RK_012 Ejecución
Descubrimiento
de cosas
inusitados (ejm.
Cable de BT O
MT, Tuberia de
agua y desague
, otros)
envio de RFI y
Alertas
tempranas
retraso en a
ejecucion de la
partida de
cimentacion y
posible adicional
replanteo de
actividad trabajo
Raro que
suceda (poco
probable)
Pérdida
menor
BAJO Transfer
continuar con
el tren de
trabajo,
dejando un
tramo prudente
para no
obtaculizar la
actividad
levantar y
responder
alertas
tempranas y
RFI. Actulizar
planos de
diseño. Evaluar
que tanto
impacto tiene
en la obra
Ingenieria
RK_013 Ejecución
Desacuerdo
con paz social
paralizacion de
obra
retraso en la
ejecucion de
obra
incuplimiento de la
entrega de fecha
contractual
Podría
suceder
(posible)
Pérdida
temporal
MEDIO
Reduce
(Mitigar)
retiro
momentaneo
de obra por
seguridad del
personal de
OT de obra
conciliar la
nuevamente la
paz social
Ingenieria

ID
DOCUMENTO:
2021_02_003
VERSION: 01

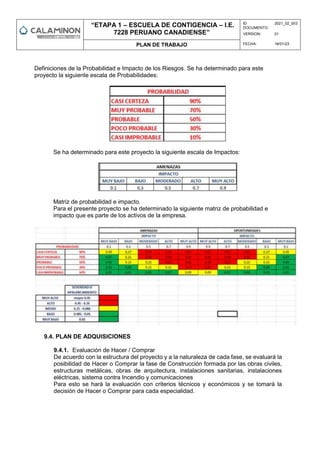

Definiciones de la Probabilidad e Impacto de los Riesgos. Se ha determinado para este
proyecto la siguiente escala de Probabilidades:
Se ha determinado para este proyecto la siguiente escala de Impactos:
Matriz de probabilidad e impacto.
Para el presente proyecto se ha determinado la siguiente matriz de probabilidad e
impacto que es parte de los activos de la empresa.
9.4. PLAN DE ADQUISICIONES
9.4.1. Evaluación de Hacer / Comprar
De acuerdo con la estructura del proyecto y a la naturaleza de cada fase, se evaluará la
posibilidad de Hacer o Comprar la fase de Construcción formada por las obras civiles,
estructuras metálicas, obras de arquitectura, instalaciones sanitarias, instalaciones
eléctricas, sistema contra Incendio y comunicaciones
Para esto se hará la evaluación con criterios técnicos y económicos y se tomará la
decisión de Hacer o Comprar para cada especialidad.

ID
DOCUMENTO:
2021_02_003
VERSION: 01

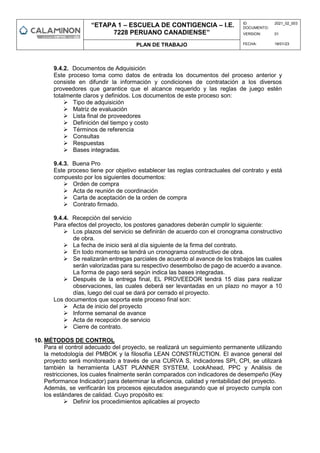

9.4.2. Documentos de Adquisición
Este proceso toma como datos de entrada los documentos del proceso anterior y
consiste en difundir la información y condiciones de contratación a los diversos
proveedores que garantice que el alcance requerido y las reglas de juego estén
totalmente claros y definidos. Los documentos de este proceso son:
 Tipo de adquisición
 Matriz de evaluación
 Lista final de proveedores
 Definición del tiempo y costo
 Términos de referencia
 Consultas
 Respuestas
 Bases integradas.
9.4.3. Buena Pro
Este proceso tiene por objetivo establecer las reglas contractuales del contrato y está
compuesto por los siguientes documentos:
 Orden de compra
 Acta de reunión de coordinación
 Carta de aceptación de la orden de compra
 Contrato firmado.
9.4.4. Recepción del servicio
Para efectos del proyecto, los postores ganadores deberán cumplir lo siguiente:
 Los plazos del servicio se definirán de acuerdo con el cronograma constructivo
de obra.
 La fecha de inicio será al día siguiente de la firma del contrato.
 En todo momento se tendrá un cronograma constructivo de obra.
 Se realizarán entregas parciales de acuerdo al avance de los trabajos las cuales
serán valorizadas para su respectivo desembolso de pago de acuerdo a avance.
La forma de pago será según indica las bases integradas.
 Después de la entrega final, EL PROVEEDOR tendrá 15 días para realizar
observaciones, las cuales deberá ser levantadas en un plazo no mayor a 10
días, luego del cual se dará por cerrado el proyecto.
Los documentos que soporta este proceso final son:
 Acta de inicio del proyecto
 Informe semanal de avance
 Acta de recepción de servicio
 Cierre de contrato.
10. MÉTODOS DE CONTROL
Para el control adecuado del proyecto, se realizará un seguimiento permanente utilizando
la metodología del PMBOK y la filosofía LEAN CONSTRUCTION. El avance general del
proyecto será monitoreado a través de una CURVA S, indicadores SPI, CPI, se utilizará
también la herramienta LAST PLANNER SYSTEM, LookAhead, PPC y Análisis de
restricciones, los cuales finalmente serán comparados con indicadores de desempeño (Key
Performance Indicador) para determinar la eficiencia, calidad y rentabilidad del proyecto.
Además, se verificarán los procesos ejecutados asegurando que el proyecto cumpla con
los estándares de calidad. Cuyo propósito es:
 Definir los procedimientos aplicables al proyecto

ID
DOCUMENTO:
2021_02_003
VERSION: 01

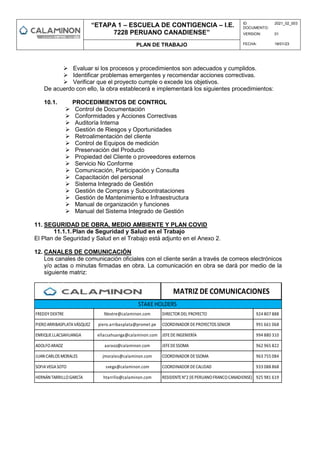

 Evaluar si los procesos y procedimientos son adecuados y cumplidos.
 Identificar problemas emergentes y recomendar acciones correctivas.
 Verificar que el proyecto cumple o excede los objetivos.
De acuerdo con ello, la obra establecerá e implementará los siguientes procedimientos:
10.1. PROCEDIMIENTOS DE CONTROL
 Control de Documentación
 Conformidades y Acciones Correctivas
 Auditoría Interna
 Gestión de Riesgos y Oportunidades
 Retroalimentación del cliente
 Control de Equipos de medición
 Preservación del Producto
 Propiedad del Cliente o proveedores externos
 Servicio No Conforme
 Comunicación, Participación y Consulta
 Capacitación del personal
 Sistema Integrado de Gestión
 Gestión de Compras y Subcontrataciones
 Gestión de Mantenimiento e Infraestructura
 Manual de organización y funciones
 Manual del Sistema Integrado de Gestión
11. SEGURIDAD DE OBRA, MEDIO AMBIENTE Y PLAN COVID
11.1.1.Plan de Seguridad y Salud en el Trabajo
El Plan de Seguridad y Salud en el Trabajo está adjunto en el Anexo 2.
12. CANALES DE COMUNICACIÓN
Los canales de comunicación oficiales con el cliente serán a través de correos electrónicos
y/o actas o minutas firmadas en obra. La comunicación en obra se dará por medio de la
siguiente matriz:
SOFIAVEGASOTO svega@calaminon.com COORDINADOR DECALIDAD 933 088 868
HERNÁN TARRILLOGARCÍA htarrillo@calaminon.com RESIDENTEN°2 (IEPERUANOFRANCOCANADIENSE) 925 981 619
ADOLFOARAOZ aaraoz@calaminon.com JEFEDESSOMA 962 965 822
JUAN CARLOS MORALES jmorales@calaminon.com COORDINADOR DESSOMA 963 755 084
ENRIQUELLACSAHUANGA ellacsahuanga@calaminon.com JEFEDEINGENIERÍA 994 880 310
PIEROARRIBASPLATAVÁSQUEZ piero.arribasplata@promet.pe COORDINADOR DEPROYECTOS SENIOR 991 661 068
FREDDYDEXTRE fdextre@calaminon.com DIRECTOR DEL PROYECTO 924 807 888
MATRIZ DE COMUNICACIONES
STAKE HOLDERS

ID
DOCUMENTO:
2021_02_003
VERSION: 01
13. PLAN DE CIERRE
CALAMINON entregará todos los documentos especificados en el alcance del contrato que
acrediten la terminación de la obra. El cliente debe entregar la documentación necesaria que
acredite que ha recepcionado la obra sin ninguna observación. Asimismo, cuando aplique, se
debe solicitar al cliente la acreditación del cumplimiento de la obra “Antes de Plazo”.
13.1. DOSSIER DE CALIDAD
El dossier de Calidad es un compendio de toda la documentación de las actividades
ejecutadas en la obra que evidencia que han cumplido con los requerimientos de Calidad
establecidos al inicio de este, el cual será entregado al cliente del Proyecto en digital.
El dossier incluirá, según aplique:
 Plan de Aseguramiento y Control de Calidad.
 Certificados de Calidad de los Materiales.
 Certificados de Calibración de Equipos e Instrumentos.
 Procedimientos Constructivos.
 Protocolos de Inspección, según actividades.
 Planos As Built.

Plan de Trabajo - IE.docx

Más contenido relacionado

La actualidad más candente

Similar a Plan de Trabajo - IE.docx

Último

Plan de Trabajo - IE.docx
