SISTEMAS
ESTRUCTURALES DE
ENTREPISOS

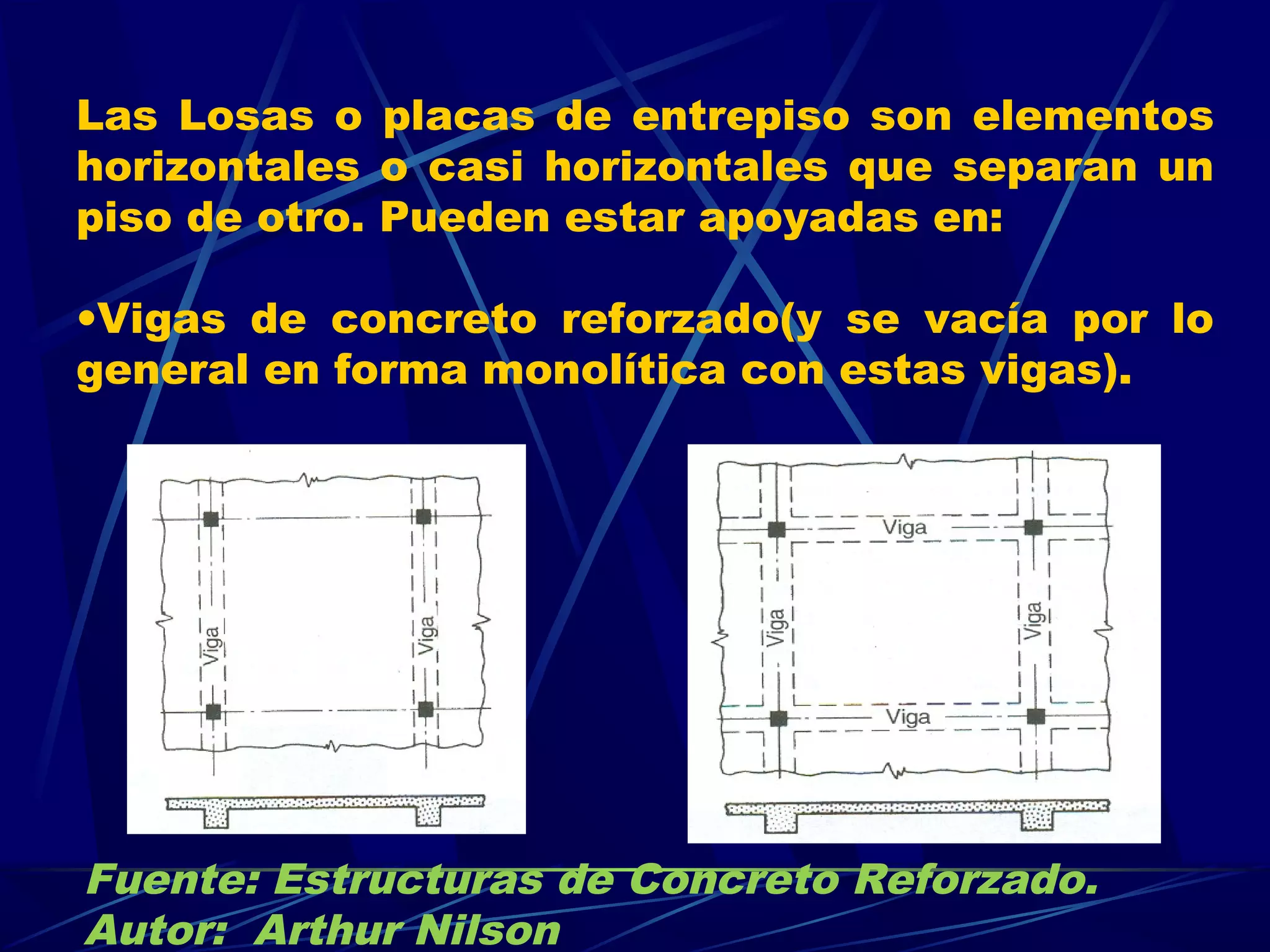

Las Losas o placas de entrepiso son elementos
horizontales o casi horizontales que separan un
piso de otro. Pueden estar apoyadas en:
•Vigas de concreto reforzado(y se vacía por lo
general en forma monolítica con estas vigas).
Fuente: Estructuras de Concreto Reforzado.
Autor: Arthur Nilson

•En muros de mampostería o de concerto reforzdo.
Losa apoyada directamente sobre muros
estructurales.

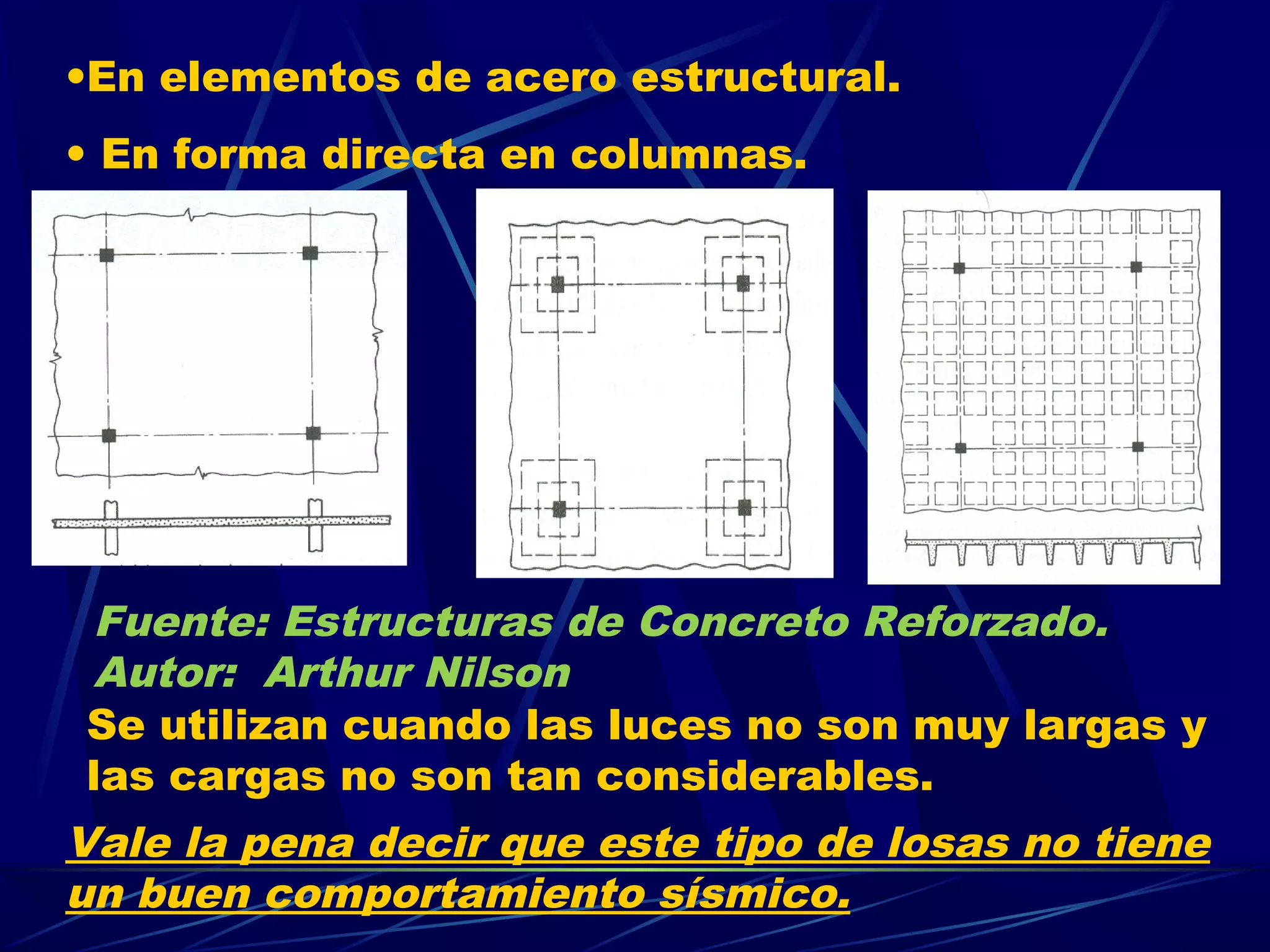

•En elementos de acero estructural.
• En forma directa en columnas.
Vale la pena decir que este tipo de losas no tiene
un buen comportamiento sísmico.
Se utilizan cuando las luces no son muy largas y
las cargas no son tan considerables.
Fuente: Estructuras de Concreto Reforzado.
Autor: Arthur Nilson

Desde el punto de vista arquitectónico las
losas separan un piso de otro.
Adicionalmente sirven como aislamiento
acústico.
Desde el punto de vista estructural tiene dos
funciones, como se explica a continuación:
•En el terreno de forma contínua.

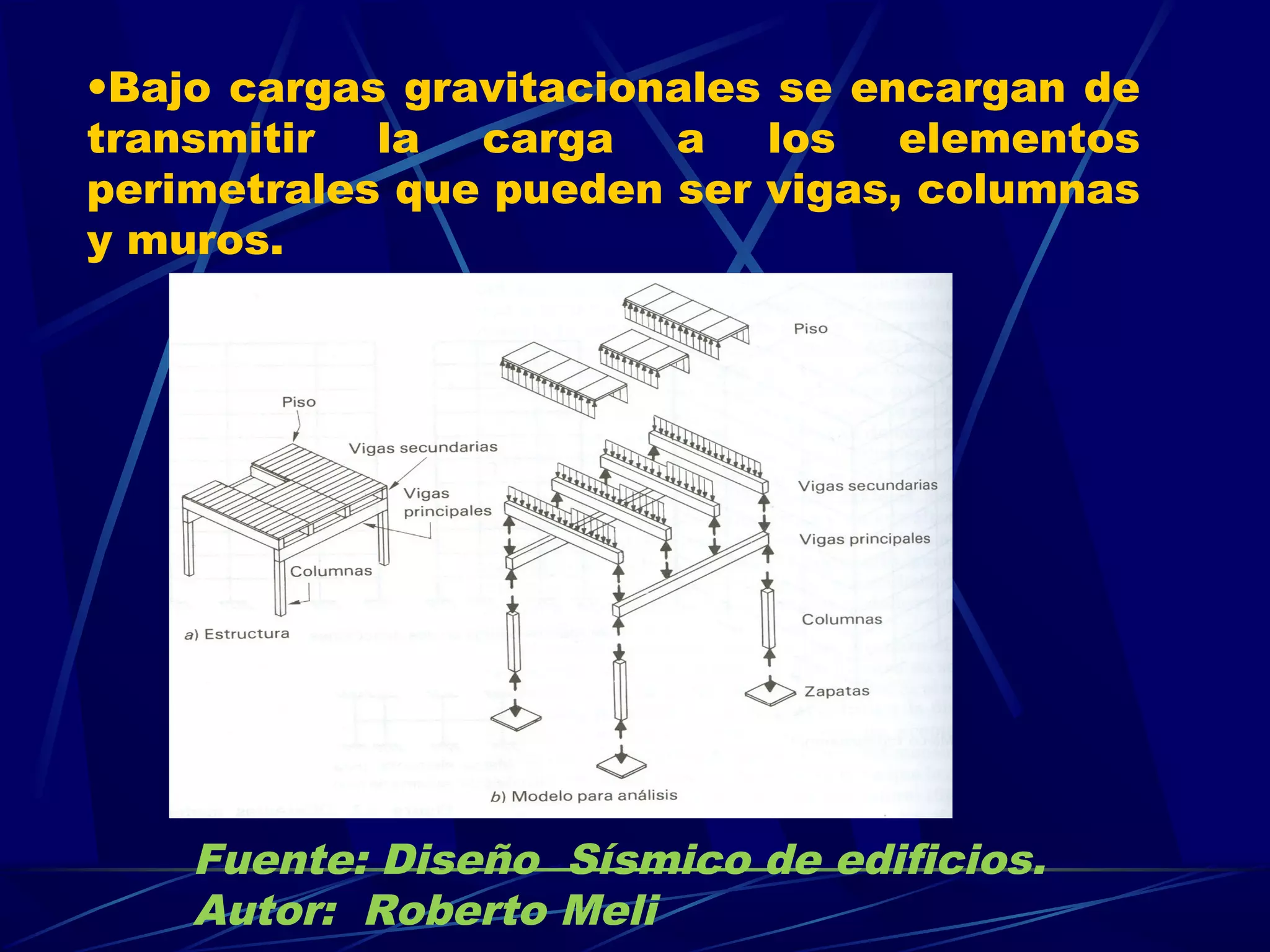

•Bajo cargas gravitacionales se encargan de
transmitir la carga a los elementos
perimetrales que pueden ser vigas, columnas
y muros.
Fuente: Diseño Sísmico de edificios.
Autor: Roberto Meli

•Bajo fuerzas sísimcas se encargan de
conectar los elementos verticales y distribuir
entre ellos las fuerzas sísmicas.
Fuente: Diseño Sísmico de edificios.
Autor: Roberto Meli

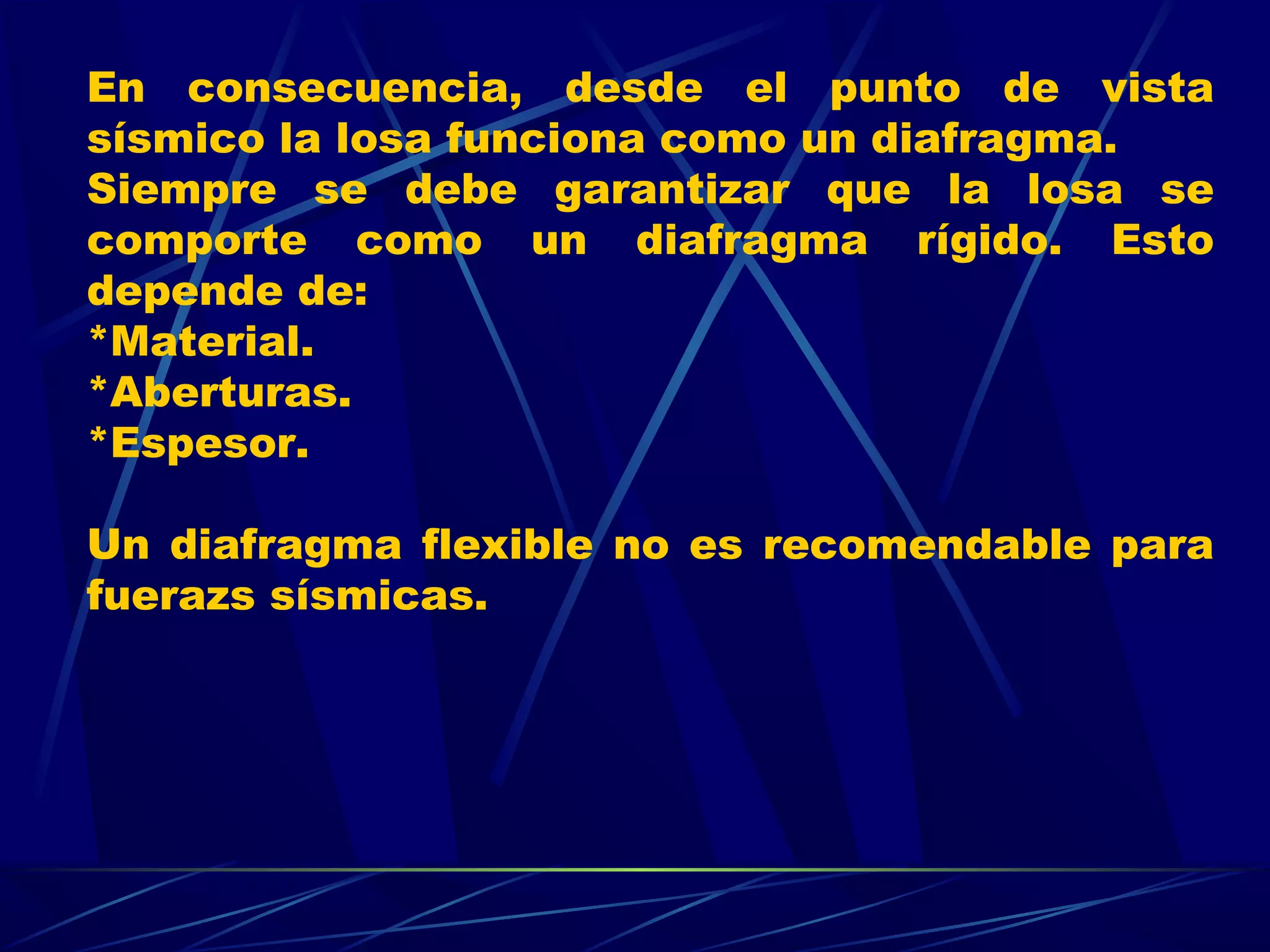

En consecuencia, desde el punto de vista
sísmico la losa funciona como un diafragma.
Siempre se debe garantizar que la losa se
comporte como un diafragma rígido. Esto
depende de:
*Material.
*Aberturas.
*Espesor.
Un diafragma flexible no es recomendable para
fuerazs sísmicas.

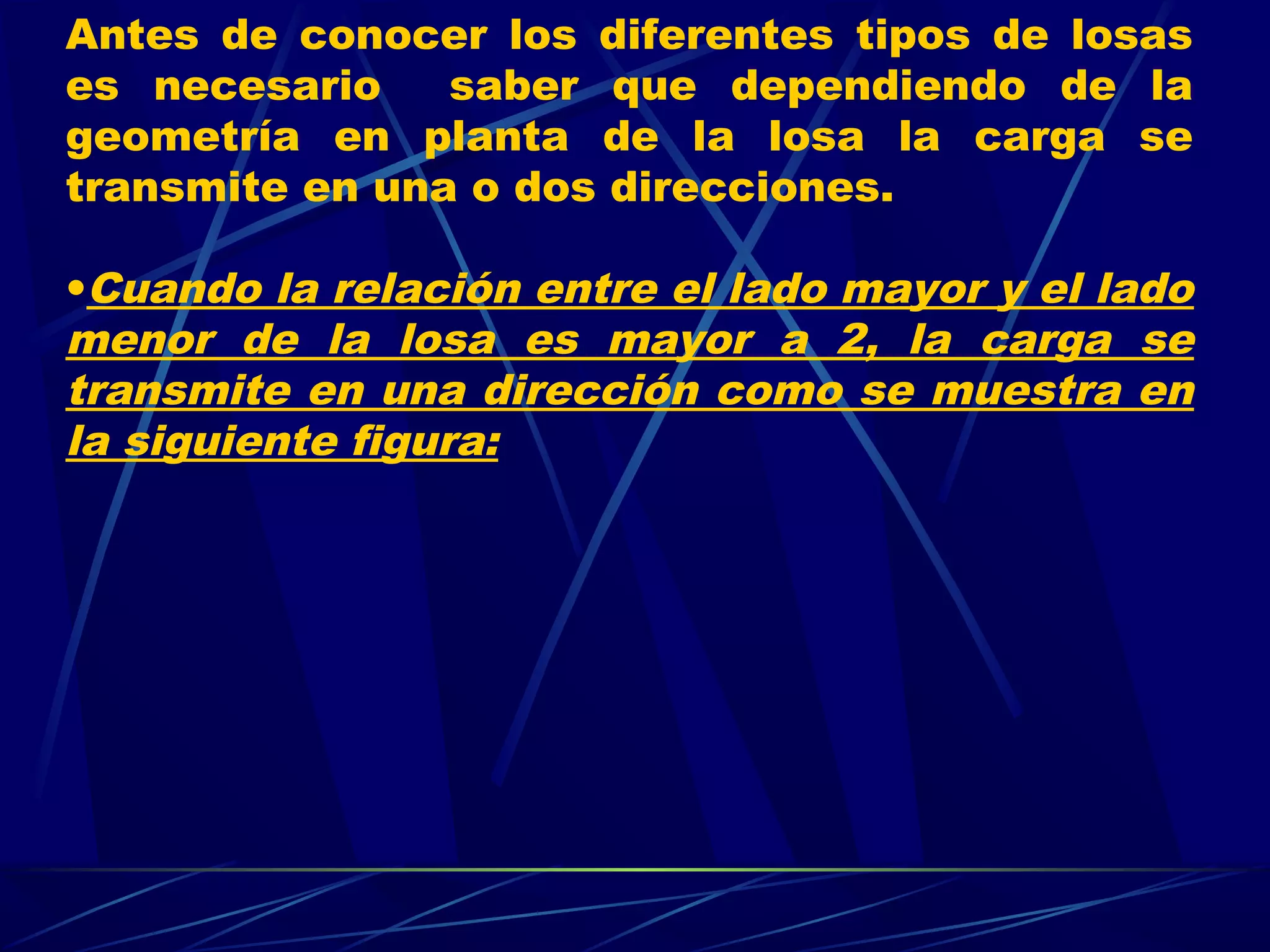

Antes de conocer los diferentes tipos de losas
es necesario saber que dependiendo de la
geometría en planta de la losa la carga se
transmite en una o dos direcciones.

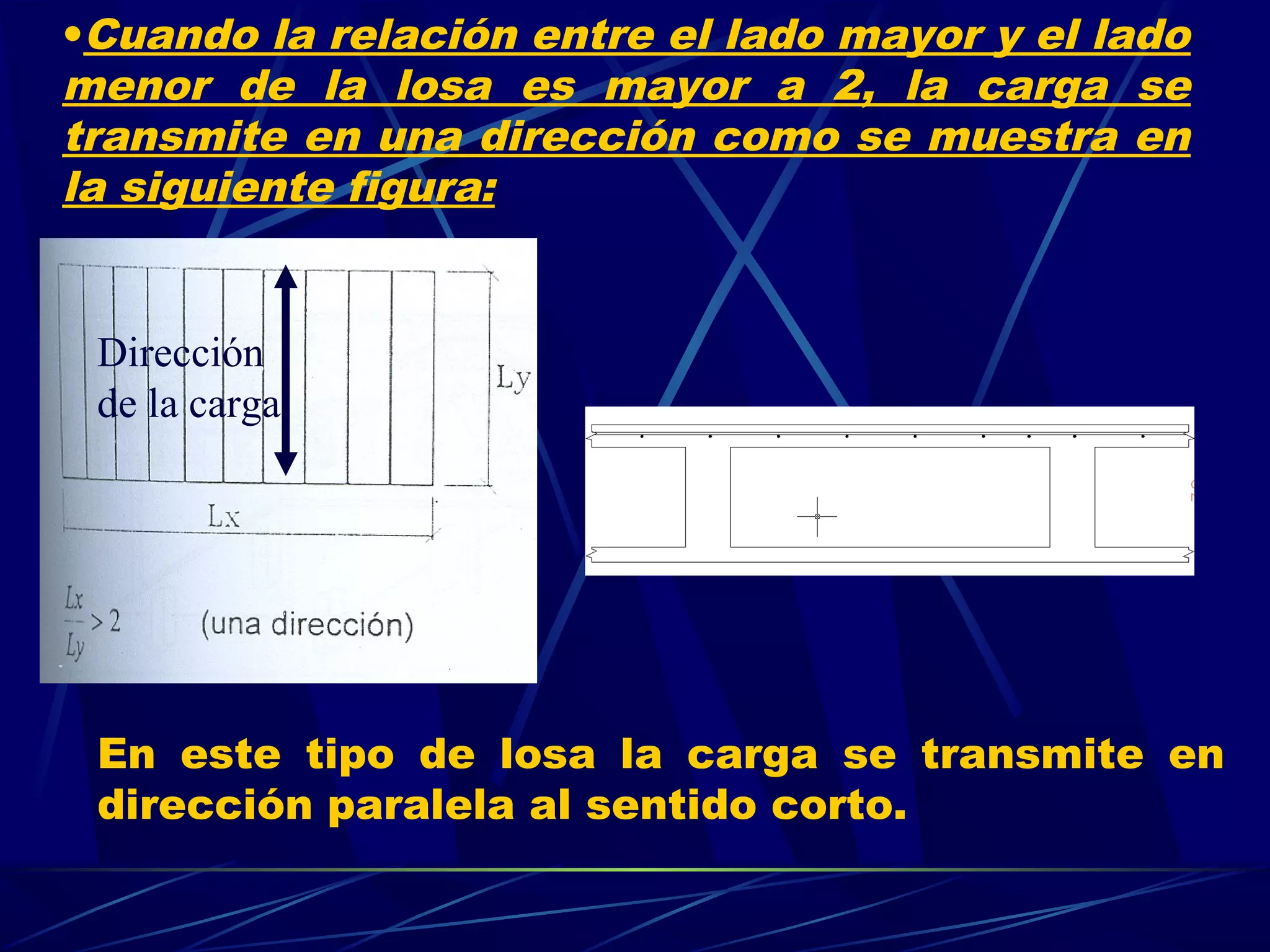

•Cuando la relación entre el lado mayor y el lado
menor de la losa es mayor a 2, la carga se
transmite en una dirección como se muestra en
la siguiente figura:

menor de la losa es mayor a 2, la carga se
transmite en una dirección como se muestra en
la siguiente figura:
En este tipo de losa la carga se transmite en
dirección paralela al sentido corto.
Dirección
de la carga

menor de la losa es menor a 2, la carga se
transmite en dos direcciones como se muestra
en la siguiente figura:

Con base en su forma de apoyo se clasificaen
los siguientes grupos:
1. Losa maciza armada en dos direcciones
soportada por vigas en sus cuatro bordes.
Nótese que lo que indica
la dirección de
repartición de la carga es
la relación entre el lado
mayor y el lado menor.

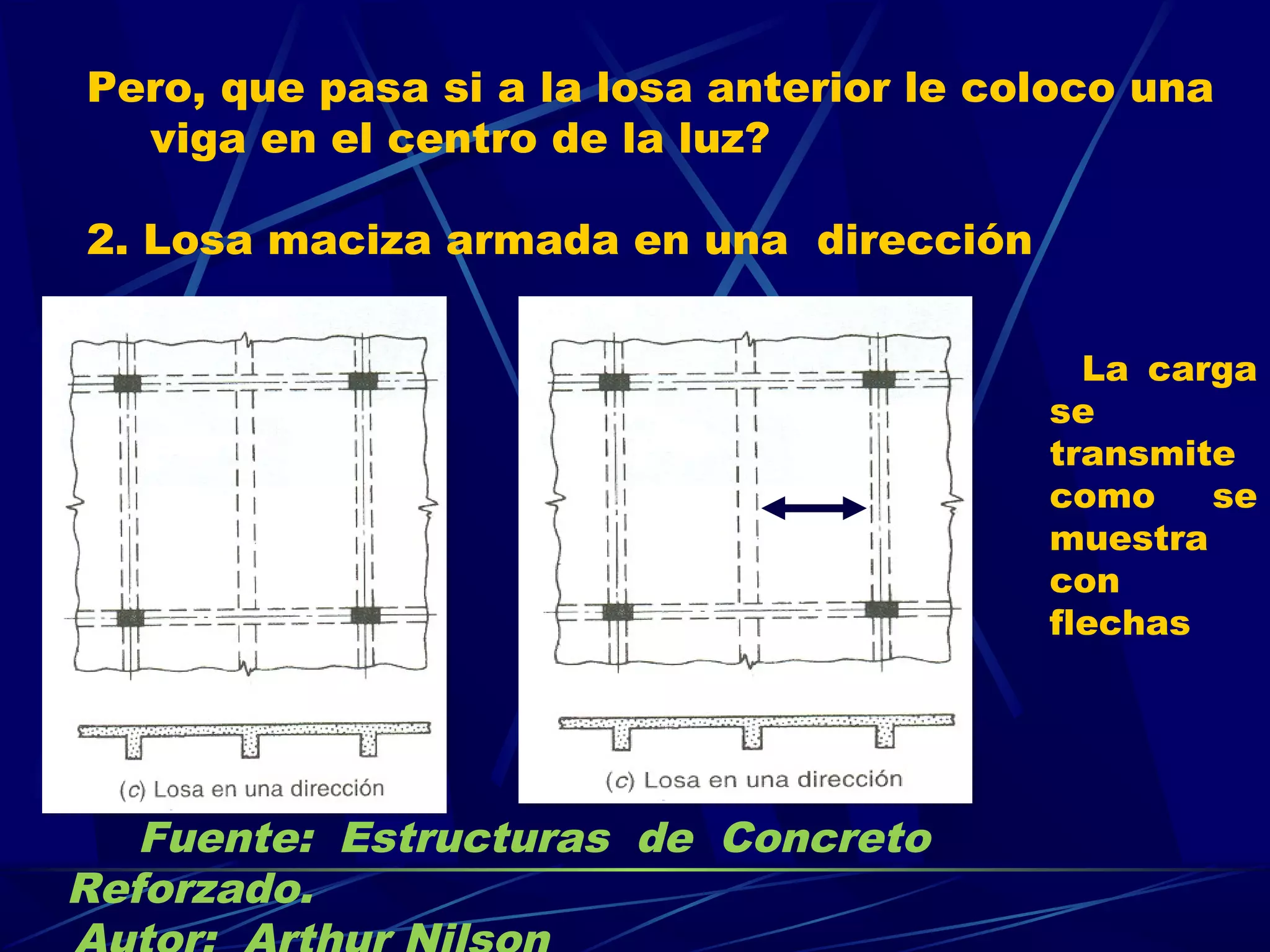

Pero, que pasa si a la losa anterior le coloco una
viga en el centro de la luz?
2. Losa maciza armada en una dirección
La carga
se
transmite
como se
muestra
con
flechas
Fuente: Estructuras de Concreto
Reforzado.

3. Losa aligerada armada en dos direcciones
Fuente: estructuras de concreto
reforzado.
Autor: Jorge Ignacio segura Franco

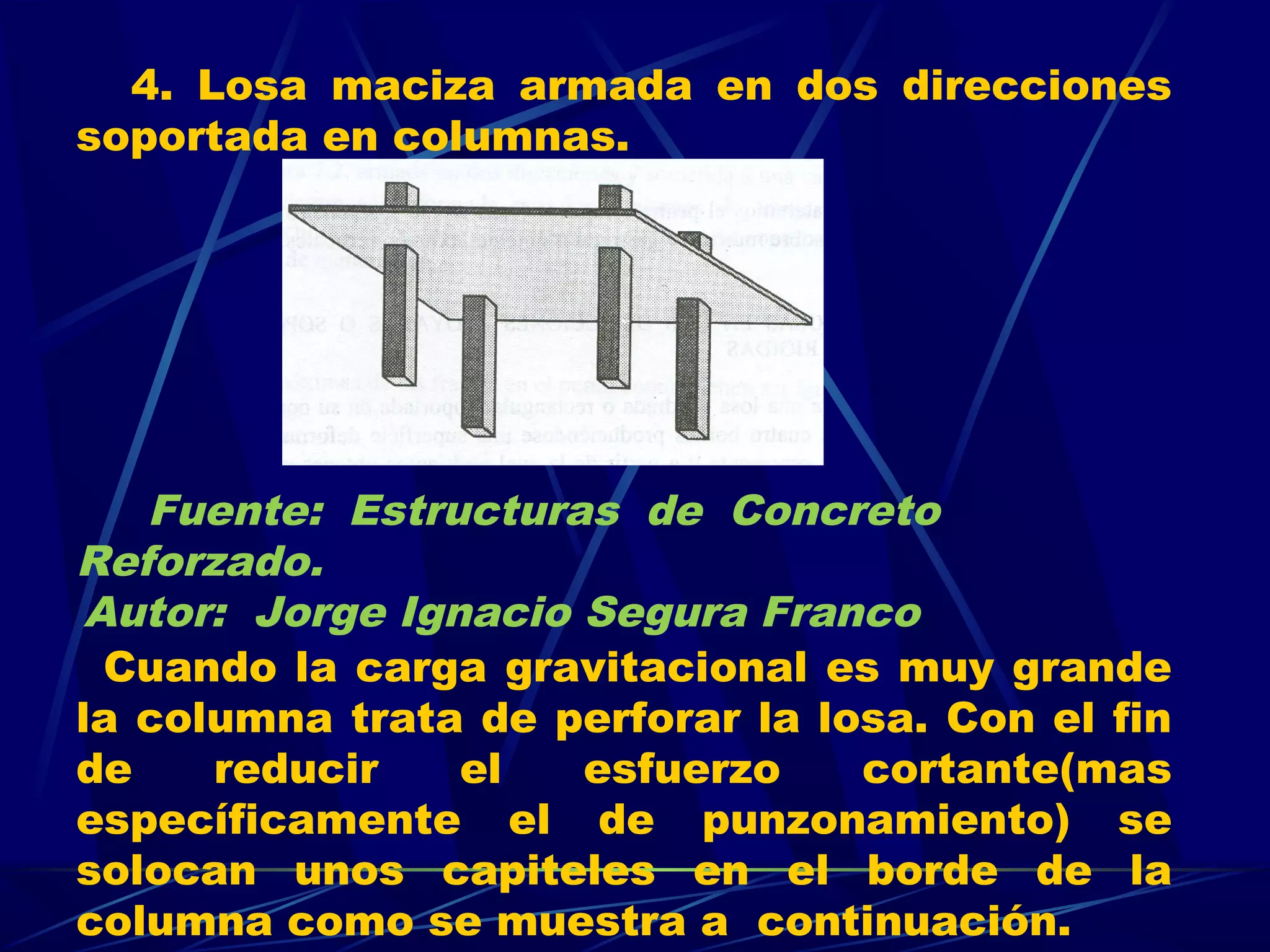

soportada en columnas.
Cuando la carga gravitacional es muy grande
la columna trata de perforar la losa. Con el fin
de reducir el esfuerzo cortante(mas
específicamente el de punzonamiento) se
solocan unos capiteles en el borde de la
columna como se muestra a continuación.
Reforzado.
Autor: Jorge Ignacio Segura Franco

soportada en columnas con capiteles y ábacos
ábacos
Capiteles
Reforzado.

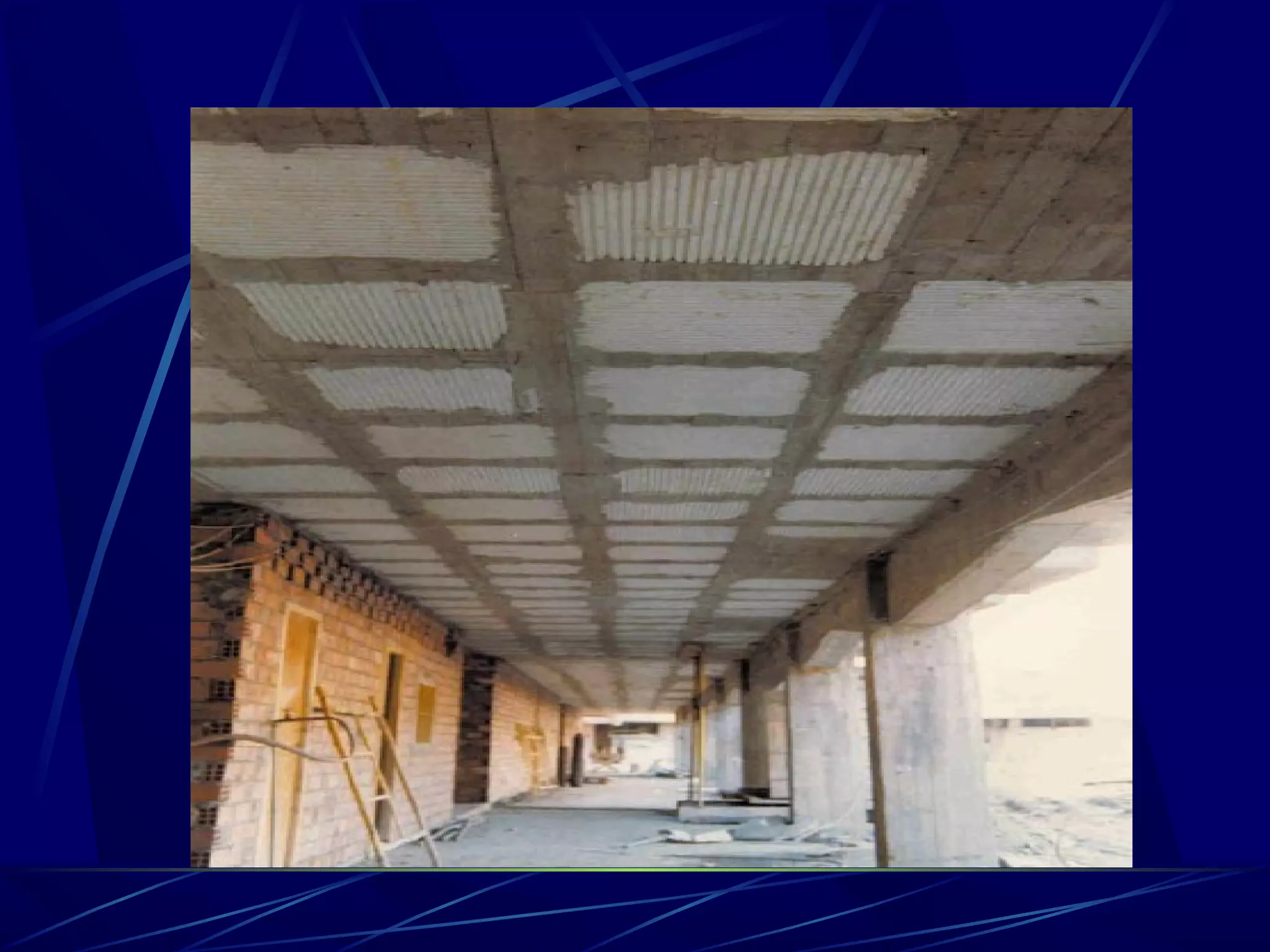

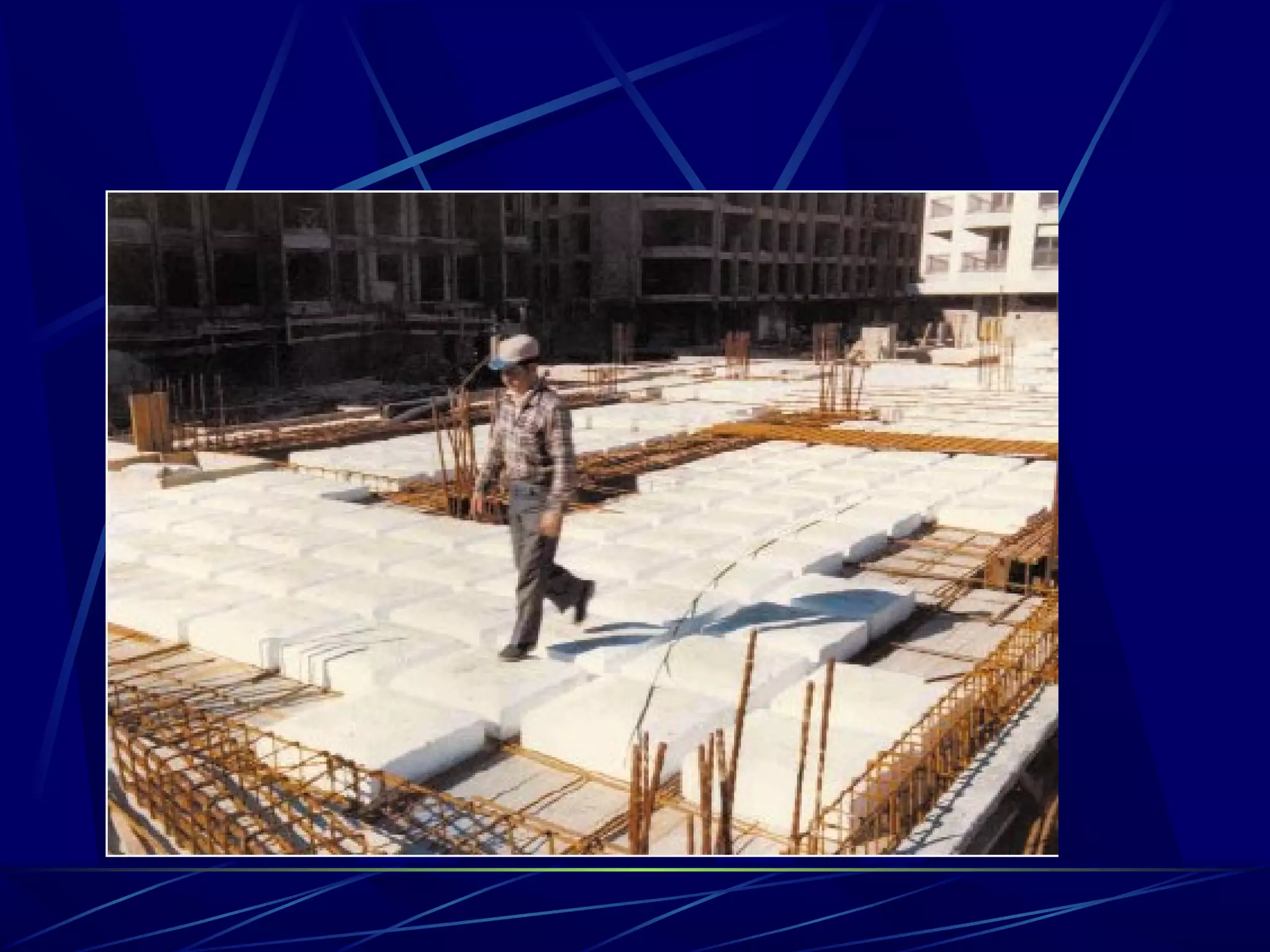

6. Losa aligerada armada en dos direcciones
soportada en columnas(reticular celulado)
Este sistema de entrepiso ha quedado en
desuso por el mal comportamiento sísmico
evidenciado en el sismo de Mexico en el año
de 1985.
Reforzado.

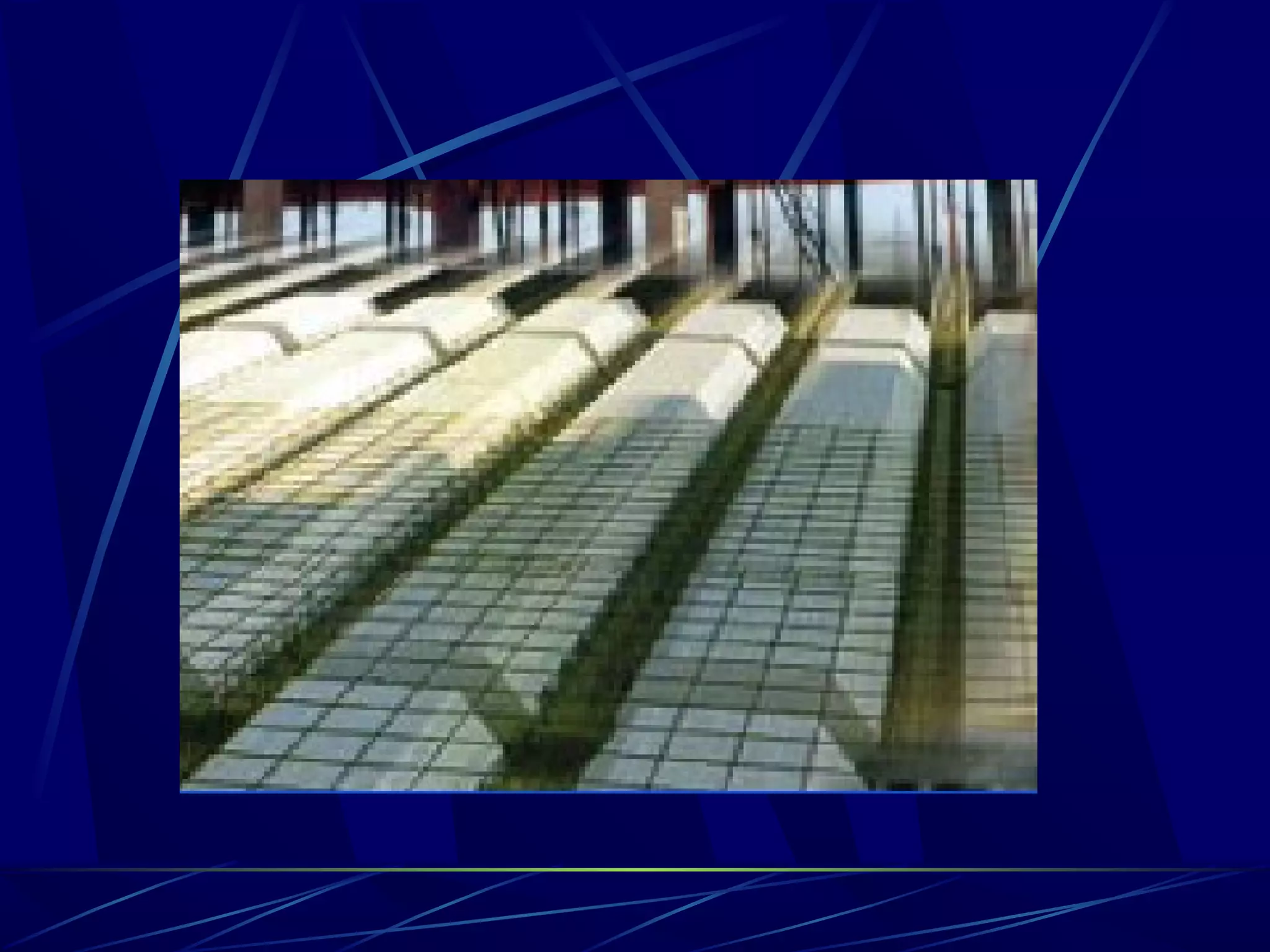

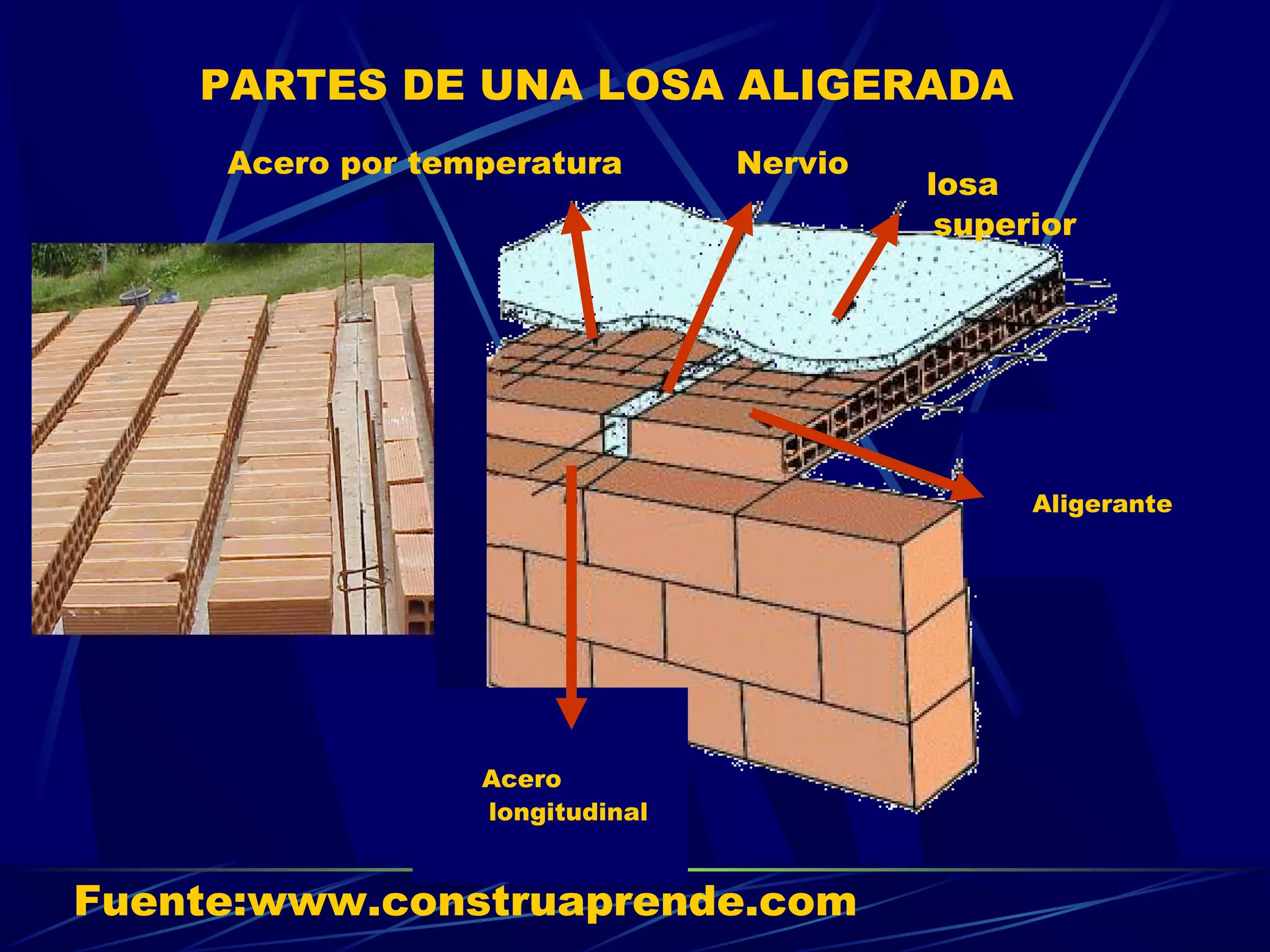

PARTES DE UNA LOSA ALIGERADA
Aligerante
Nervio
losa
superior
Acero
longitudinal
Acero por temperatura
Fuente:www.construaprende.com

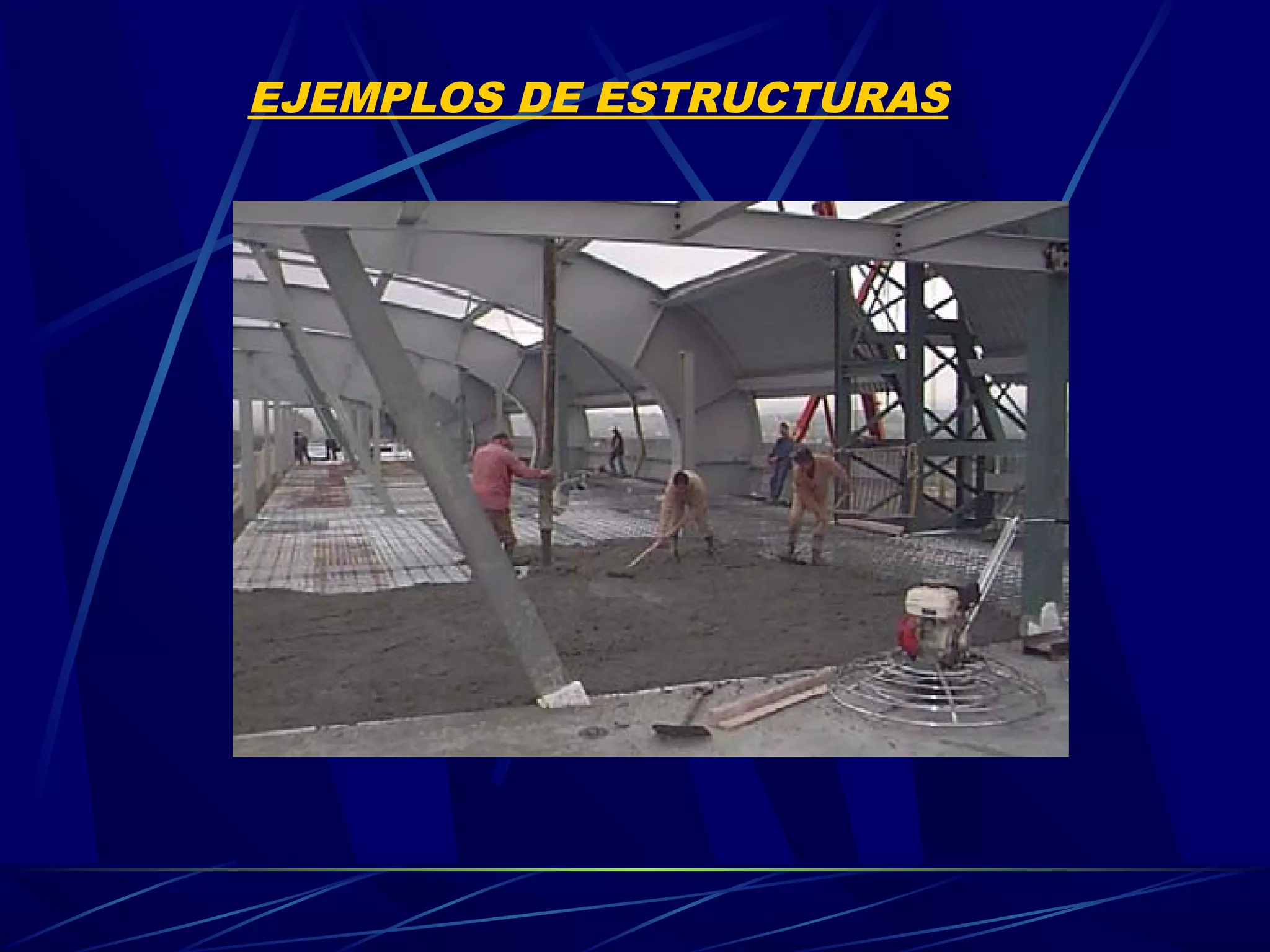

SISTEMA METALDECK
SISTEMA DE LÁMINA
COLABORANTE

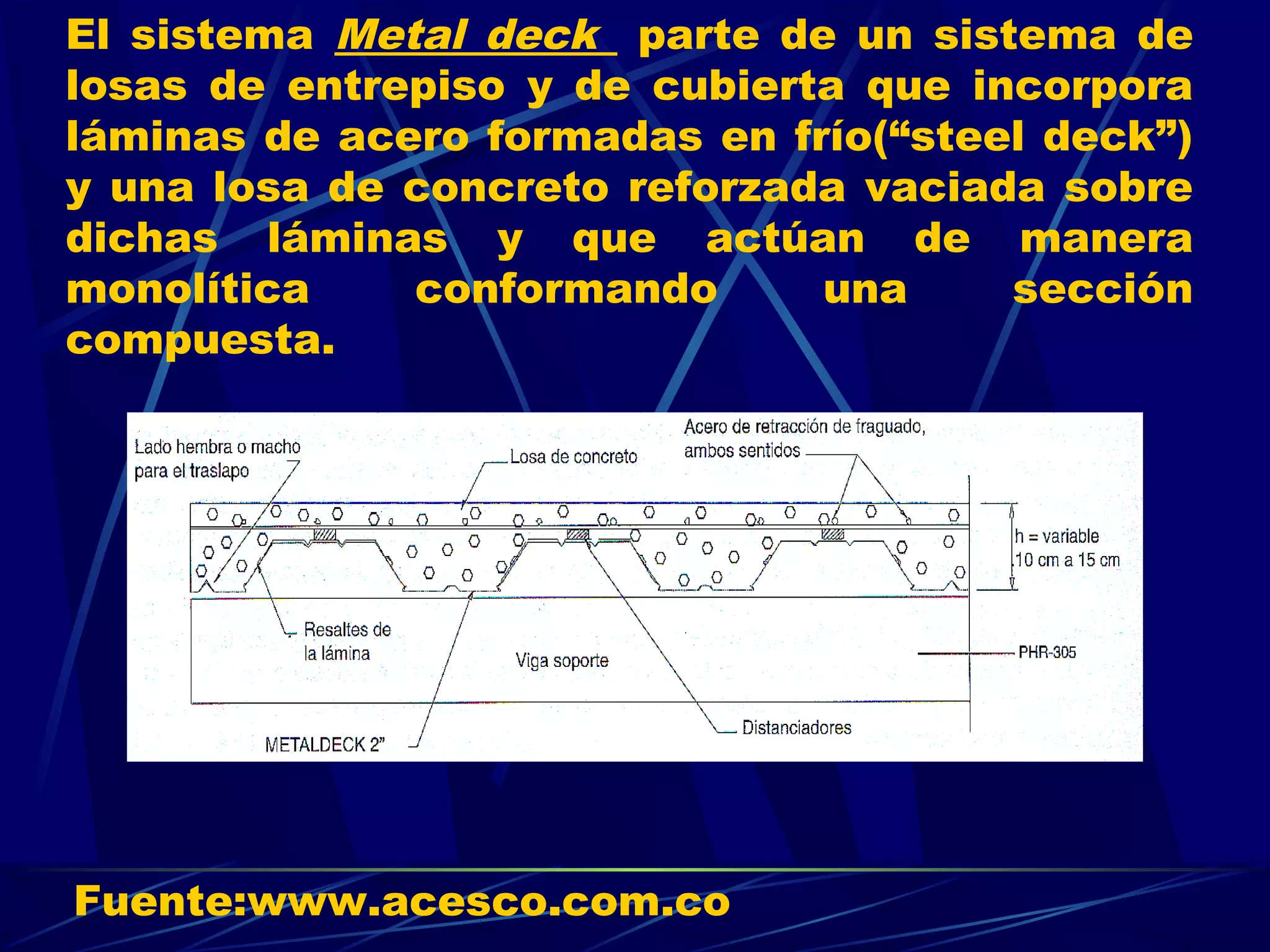

El sistema Metal deck parte de un sistema de
losas de entrepiso y de cubierta que incorpora
láminas de acero formadas en frío(“steel deck”)
y una losa de concreto reforzada vaciada sobre
dichas láminas y que actúan de manera
monolítica conformando una sección
compuesta.
Fuente:www.acesco.com.co

Este sistema de entrepiso puede utilizarse en
edificios donde la estructura es en concreto o
en acero. Adicionalmente puede apoyarse en
muros estructurales en mampostería o
concreto.

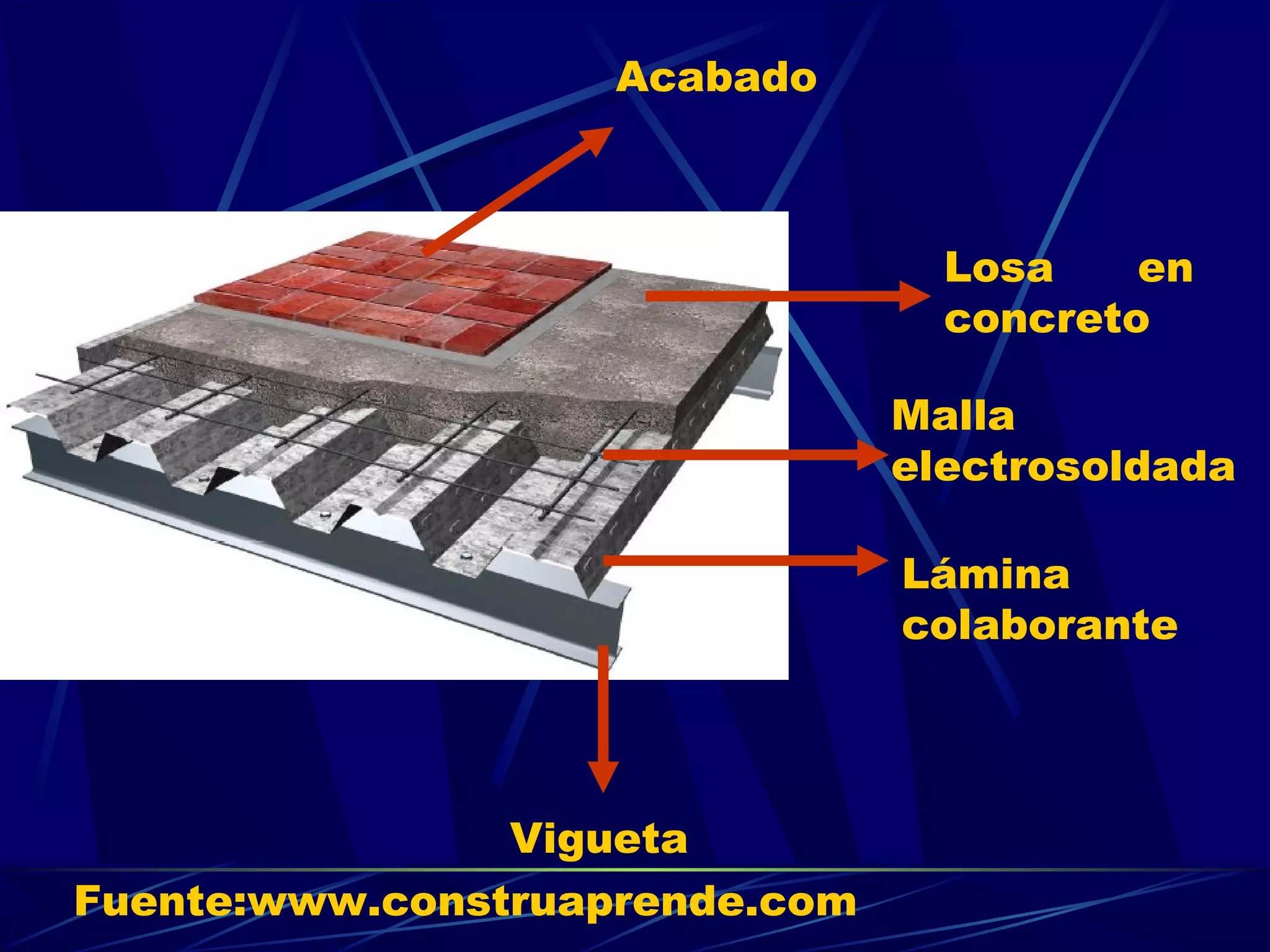

Vigueta
Lámina
colaborante
Malla
electrosoldada
Losa en
concreto
Acabado

Lámina colaborante:
Las láminas de acero tienen dos funciones
principales:
•En la etapa de montaje, suministra una superficie
segura para el trabajo de los operarios.
•Servir de formaleta para el vaciado de la losa de
concreto.
•Actuar como refuerzo positivo de la losa una vez el
concreto haya fraguado. Por esta razón se le llama
lámina colaborante.

Resaltos para aumentar la
adherencia entre el concreto y el
acero.

Losa de concreto:
La resistencia mínima del concreto para la losa
es de 21MPa.
No se permite el uso de aditivos o acelerantes
que contengan sales clorhídricas ya que estos
pueden producir corrosión sobre la lámina de
acero.
Losa en concreto

Armadura por repartición y temperatura:
Se encarga de absorber los efectos de la
retarcción de fraguado del concreto y delos
cambios térmicosque ocurran en el sitema.
Generalmente suele colocarse una malla de
acero cuya resistencia a la fluencia del acero
es como mínimo 420MPa.
La malla está compuesta por barras de 5mm de
diámetro espaciadas cada 0.15m.
En las últimas investigaciones se ha encontrado
que ésta malla aumenta la capacidad de carga
de la losa

Malla por temperatura.
Nota: las barras se separan cada 0.15m

Conectores de cortante:
Se colocan con el fin de absorber los efectos de
corte que se generan en la superficie de
contacto entre la losa de concreto y la lámina
colaborante.

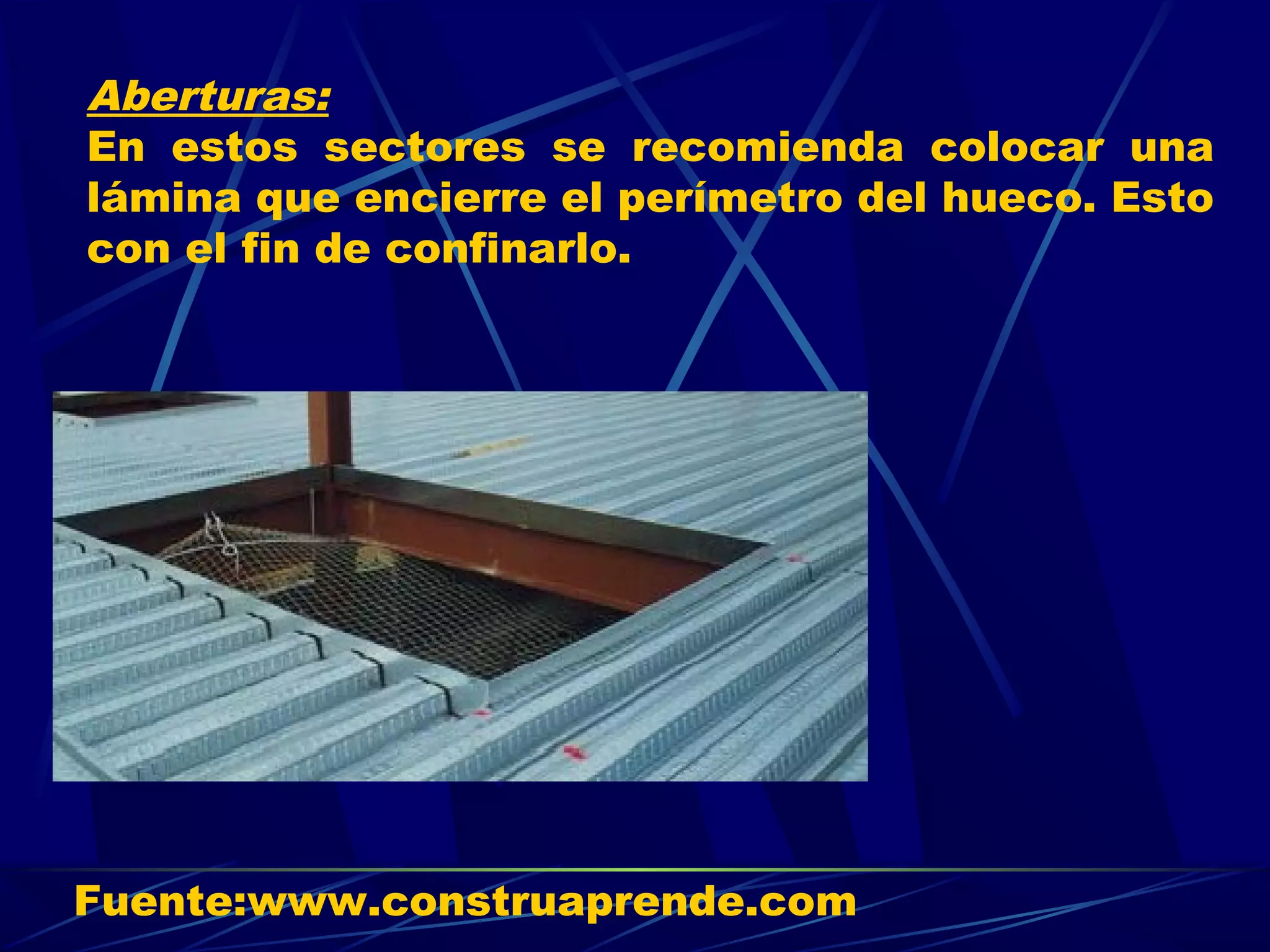

Aberturas:
En estos sectores se recomienda colocar una
lámina que encierre el perímetro del hueco. Esto
con el fin de confinarlo.

VENTAJAS:
* Puede no necesitar la colocación de
apuntalamientos o cimbras para soportar el
peso del hormigón antes del endurecimiento
del mismo, lo que simplifica mucho la
ejecución de la obra, permitiendo
ejecuciones muy rápidas.
*La lámina colaborante sirve de formaleta.
*La lámina colaborante sirve como refuerzo
positivo.
* Mayores rendimiento en obra.

DESVENTAJAS:
*Es necesario utilizar personal especializado
para el montaje del mismo, debiendo cuidar
mucho las condiciones de limpieza.
* Deben existir planos de montaje, pues no
permite habitualmente la improvisación.

DIFERENTES TIPOS DE CONECTORES DE
CORTANTE

CORTE TRANSVERSAL LOSA EN LÁMINA
COLABORANTE

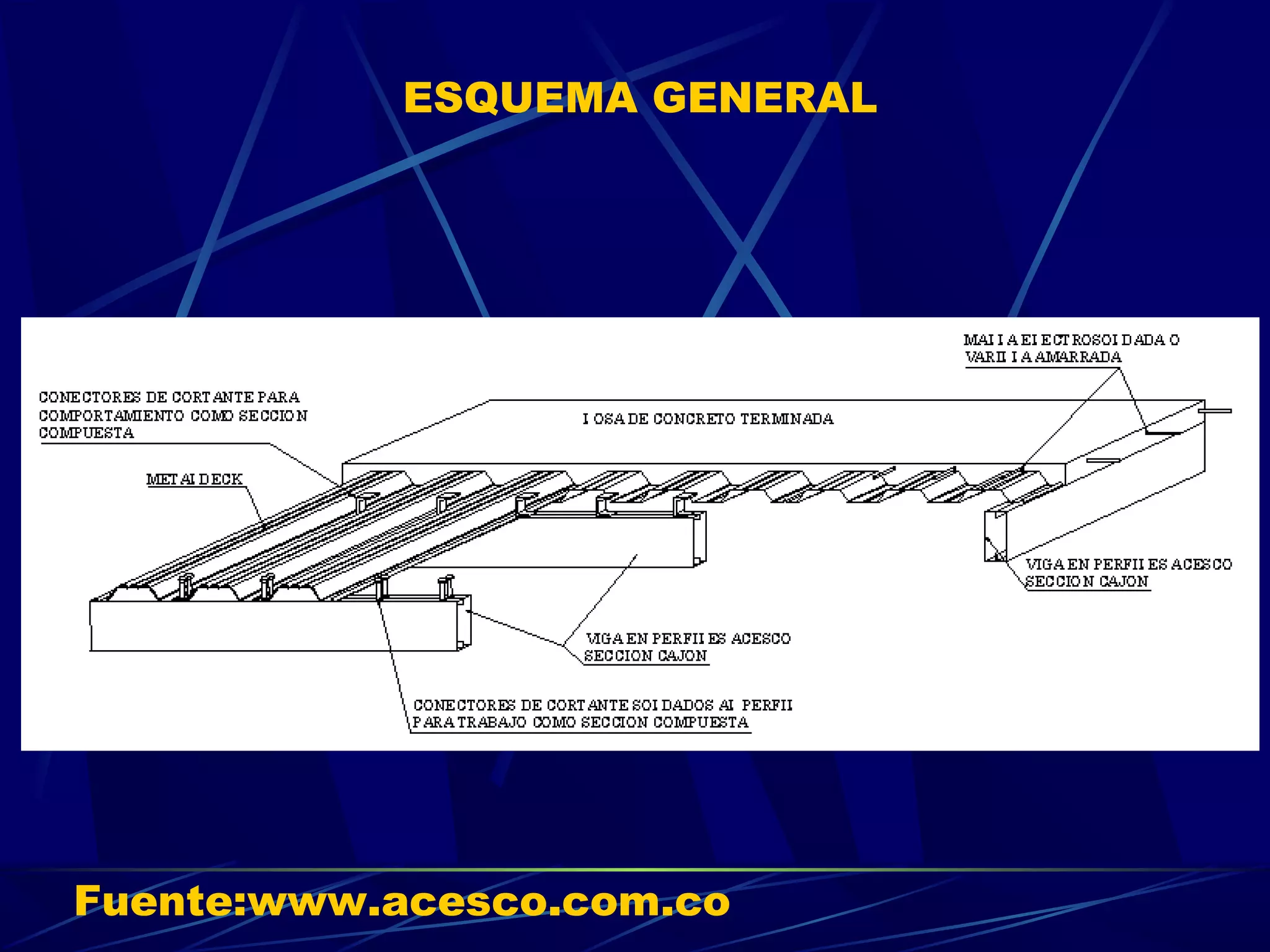

ESQUEMA GENERAL

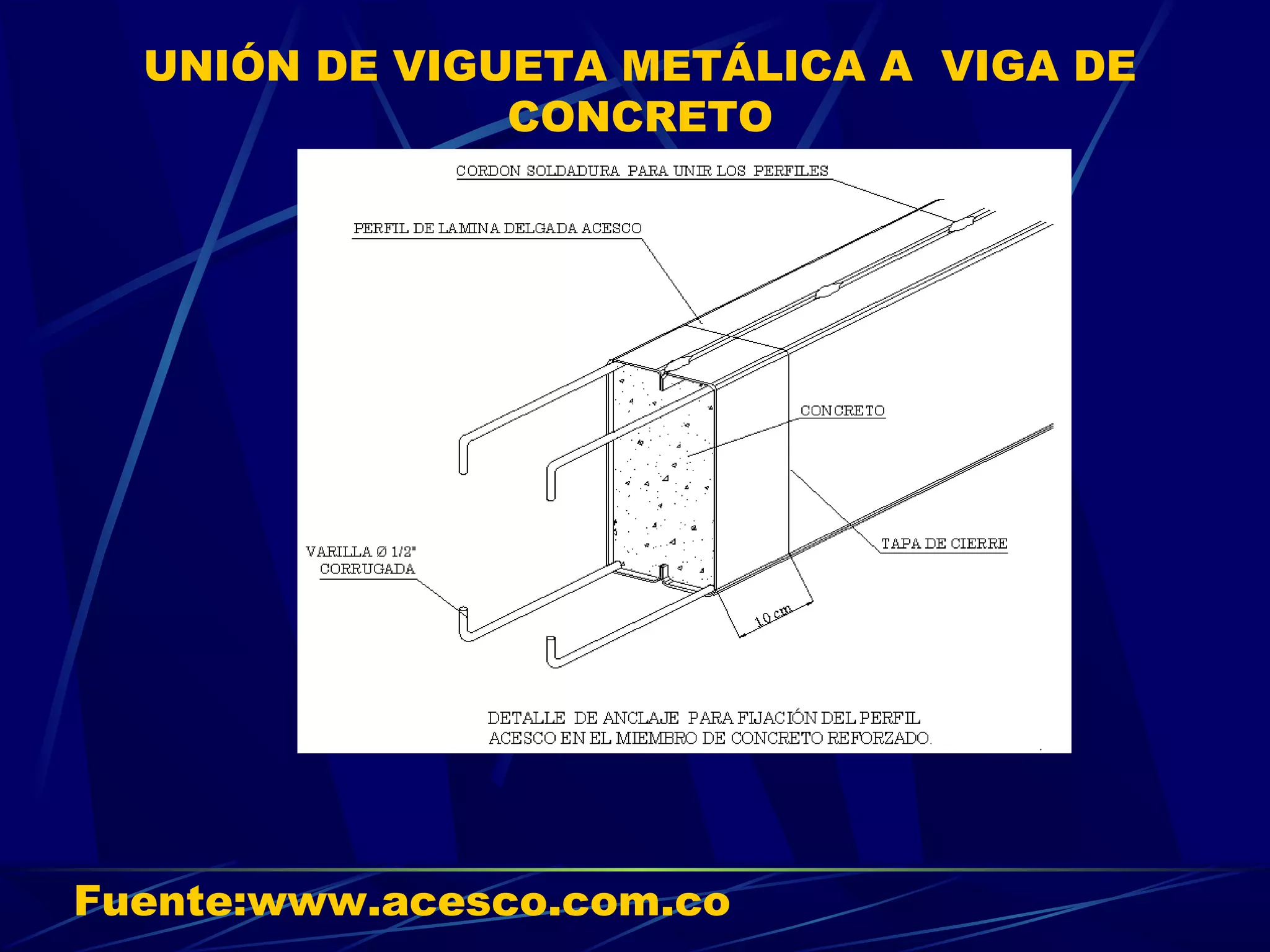

UNIÓN DE VIGUETA METÁLICA A VIGA DE
CONCRETO

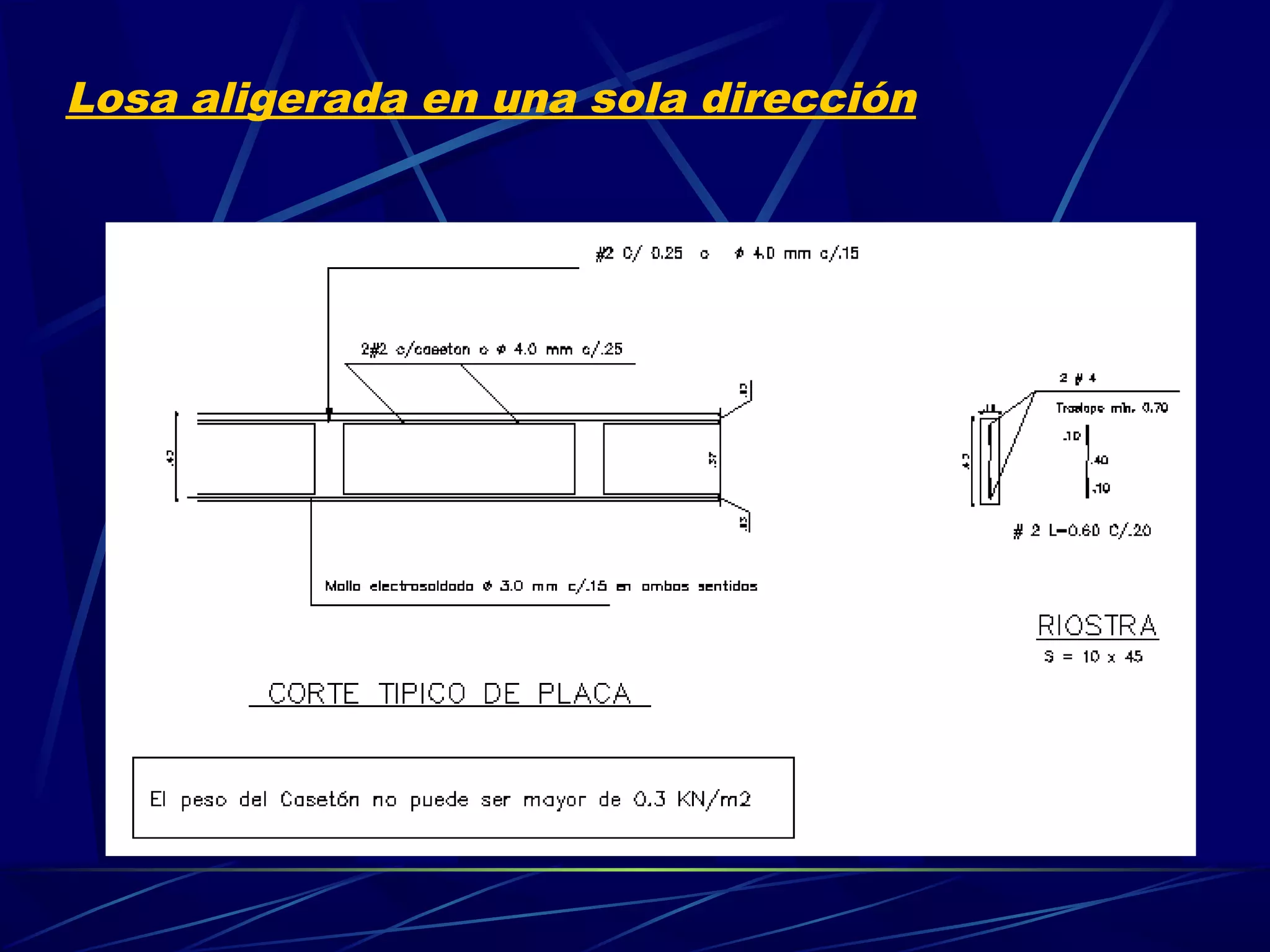

Losa aligerada en una sola dirección

Lámina colaborante
Viga metálica

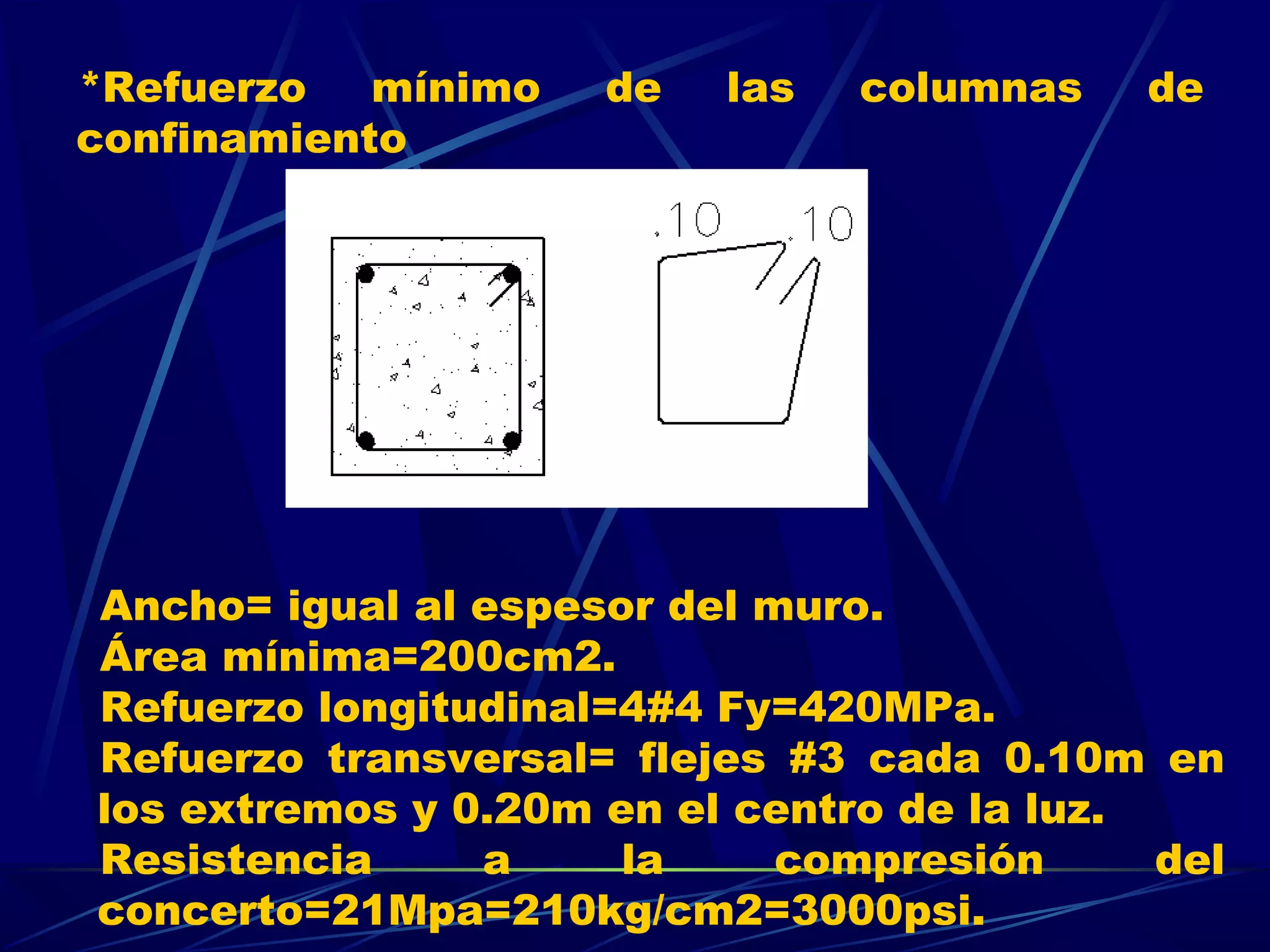

*Refuerzo mínimo de las columnas de
confinamiento
Ancho= igual al espesor del muro.
Área mínima=200cm2.
Refuerzo longitudinal=4#4 Fy=420MPa.
Refuerzo transversal= flejes #3 cada 0.10m en
los extremos y 0.20m en el centro de la luz.
Resistencia a la compresión del
concerto=21Mpa=210kg/cm2=3000psi.

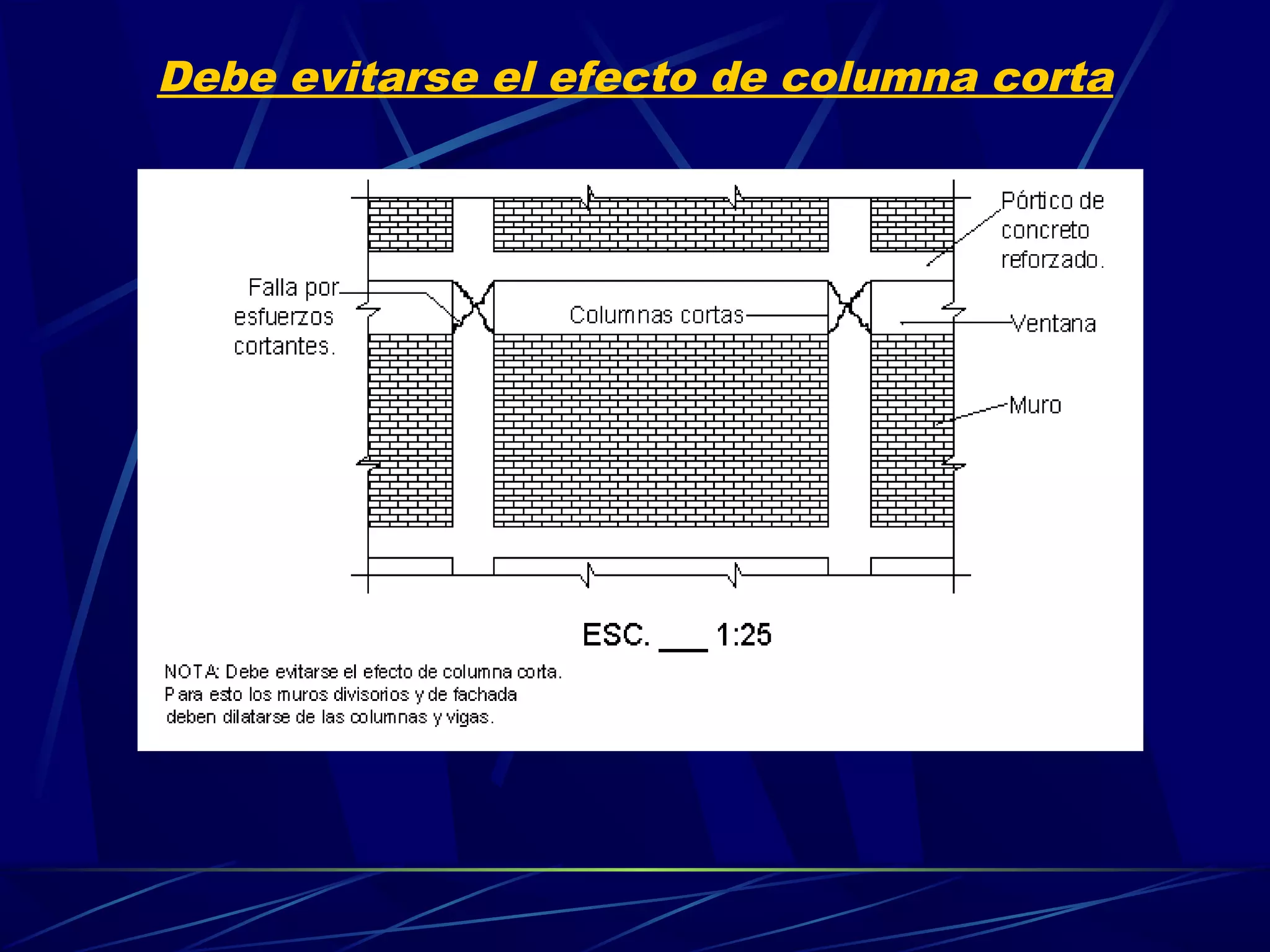

Debe evitarse el efecto de columna corta
