La retroexcavadora cargadora o retrocargadoras son equipos con gran
aplicación sobre todo en proyectos de construcción ofreciendo múltiples
servicios, ya que es un vehículo multiusos y muy versátil, brindando así
acoplamientos y desacoplamientos rápidos
DEFINICION

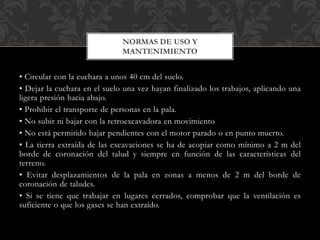

• Circular con la cuchara a unos 40 cm del suelo.
• Dejar la cuchara en el suelo una vez hayan finalizado los trabajos, aplicando una
ligera presión hacia abajo.
• Prohibir el transporte de personas en la pala.
• No subir ni bajar con la retroexcavadora en movimiento
• No está permitido bajar pendientes con el motor parado o en punto muerto.
• La tierra extraída de las excavaciones se ha de acopiar como mínimo a 2 m del
borde de coronación del talud y siempre en función de las características del
terreno.
• Evitar desplazamientos de la pala en zonas a menos de 2 m del borde de
coronación de taludes.
• Si se tiene que trabajar en lugares cerrados, comprobar que la ventilación es
suficiente o que los gases se han extraído.
NORMAS DE USO Y
MANTENIMIENTO

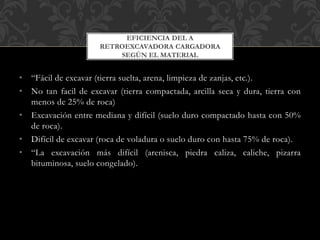

• “Fácil de excavar (tierra suelta, arena, limpieza de zanjas, etc.).
• No tan facil de excavar (tierra compactada, arcilla seca y dura, tierra con
menos de 25% de roca)
• Excavación entre mediana y difícil (suelo duro compactado hasta con 50%
de roca).
• Difícil de excavar (roca de voladura o suelo duro con hasta 75% de roca).
• “La excavación más difícil (arenisca, piedra caliza, caliche, pizarra
bituminosa, suelo congelado).
EFICIENCIA DEL A
RETROEXCAVADORA CARGADORA
SEGÚN EL MATERIAL
 AGRICULTURA
CAMPOS DE CONSTRUCCION
 CONSTRCCION
 VIAS

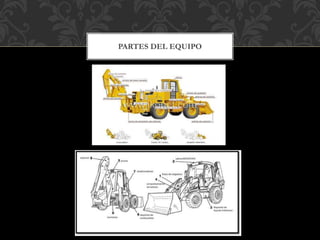

PARTES DEL EQUIPO
ACCESORIOS

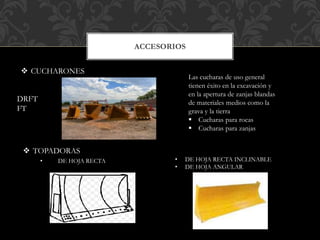

 CUCHARONES
Las cucharas de uso general
tienen éxito en la excavación y
en la apertura de zanjas blandas
de materiales medios como la
grava y la tierra
 Cucharas para rocas
 Cucharas para zanjas
 TOPADORAS
• DE HOJA RECTA • DE HOJA RECTA INCLINABLE
• DE HOJA ANGULAR
DRFT
FT
ACCESORIOS

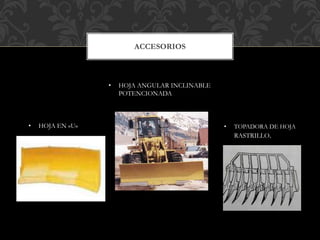

• HOJA ANGULAR INCLINABLE
POTENCIONADA
• HOJA EN «U» • TOPADORA DE HOJA
RASTRILLO.
ACCESORIOS
 ACOPLADORES
• RETROEXCAVADORA TRASERO • ACOPLADOR CARGADOR
ACCESORIOS

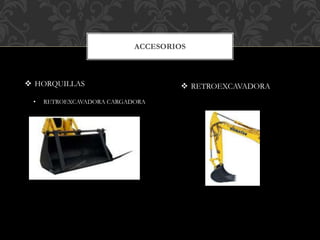

 HORQUILLAS
• RETROEXCAVADORA CARGADORA
 RETROEXCAVADORA

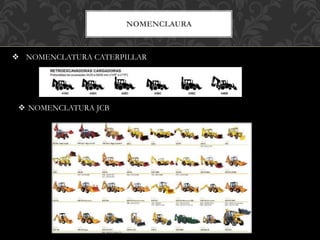

NOMENCLAURA

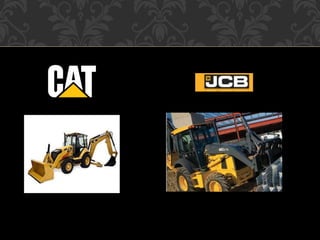

 NOMENCLATURA CATERPILLAR
 NOMENCLATURA JCB

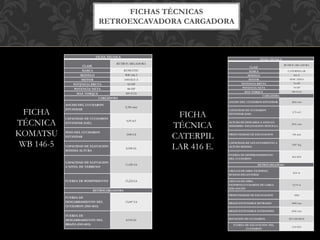

FICHA TÉCNICA
CLASE
RETROCARGADORA
MARCA KOMATSU
MODELO WB 146-5
MOTOR S4102LE-2
POTENCIA BRUTA 92 HP
POTENCIA NETA 88 HP
MAX TORQUE 300 ft Lb
CARGADORA
ANCHO DEL CUCHARON
ESTANDAR
2,356 mm
CAPACIDAD DE CUCHARON
ESTANDAR (SAE)
0,95 m3
PESO DEL CUCHARON
ESTANDAR
1000 Lb
CAPACIDAD DE ELEVACION
MÁXIMA ALTURA
8,598 Lb
CAPACIDAD DE ELEVACION
A NIVEL DE TERRENO
11,020 Lb
FUERZA DE ROMPIMIENTO 13,224 Lb
RETROCARGADORA
FUERZA DE
DESGARRAMIENTO DEL
CUCHARON (ISO 6015)
13,087 Lb
FUERZA DE
DESGARRAMIENTO DEL
BRAZO (ISO 6015)
8,518 Lb
FICHAS TÉCNICAS
RETROEXCAVADORA CARGADORA
FICHA TÉCNICA
CLASE
RETROCARGADORA
MARCA CATERPILLAR
MODELO 416 E
MOTOR 3054C DINA
POTENCIA BRUTA 78 HP
POTENCIA NETA 74 HP
MAX TORQUE 300 ft Lb
CARGADORA
ANCHO DEL CUCHARON ESTANDAR 2262 mm
CAPACIDAD DE CUCHARON
ESTANDAR (SAE)
0,76 m3
ALTURA DE DESCARGA A ANGULO
MÁXIMMO- INCLINACION SENCILLA
2651 mm
PROFUNDIDAD DE EXCAVACION 106 mm
CAPACIDAD DE LEVANTAMIENTO A
ALTURA MÁXIMA
2547 Kg
FUERZA DE DESPRENDIMIENTO
DEL CUCHARON
40,9 KN
RETROCARGADORA
CRCULO DE GIRO: EXTERNO,
RUEDAS DELANTERAS
8,16 m
CRCULO DE GIRO:
EXTERNO,CUCHARÓN DE CARGA
MÁS ANCHO
10,74 m
PROFUNDIDAD DE EXCAVACION 4360
BRAZO EXTENSIBLE RETRAIDO 4402 mm
BRAZO EXTENSIBLE EXTENDIDO 6666 mm
ROTACION DE CUCHARON 205 GRADOS
FUERZA DE EXCAVACION DEL
CUCHARON
51,8 KN
FICHA
TÉCNICA
KOMATSU
WB 146-5
FICHA
TÉCNICA
CATERPIL
LAR 416 E.
FICHA TÉCNICA
CLASE
RETROCARGADORA

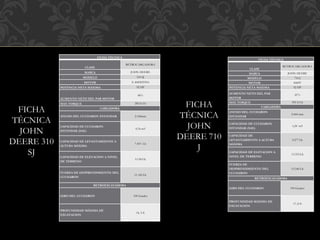

MARCA JOHN DEERE
MODELO 310 SJ
MOTOR E 4045HT054
POTENCIA NETA MAXIMA 92 HP
AUMENTO NETO DEL PAR MOTOR
46%
MAX TORQUE 282 ft Lb
CARGADORA
ANCHO DEL CUCHARON ESTANDAR 2.184mm
CAPACIDAD DE CUCHARON
ESTANDAR (SAE)
0,76 m3
CAPACIDAD DE LEVANTAMIENTO A
ALTURA MÁXIMA
7.419 Lb
CAPACIDAD DE ELEVACION A NIVEL
DE TERRENO
9.138 Lb
FUERZA DE DESPRENDIMIENTO DEL
CUCHARON
11.160 Lb
RETROEXCAVADORA
GIRO DEL CUCHARON 190 Grados
PROFUNDIDAD MÁXIMA DE
EXCAVACION
14, 5 ft
FICHA
TÉCNICA
JOHN
DEERE 310
SJ
FICHA TÉCNICA
CLASE
RETROCARGADORA
MARCA JOHN DEERE
MODELO 710 J
MOTOR 6068T
POTENCIA NETA MAXIMA 92 HP
AUMENTO NETO DEL PAR
MOTOR
41%
MAX TORQUE 395 ft Lb
CARGADORA
ANCHO DEL CUCHARON
ESTANDAR
2.464 mm
CAPACIDAD DE CUCHARON
ESTANDAR (SAE)
1,24 m3
CAPACIDAD DE
LEVANTAMIENTO A ALTURA
MÁXIMA
9.277 Lb
CAPACIDAD DE ELEVACION A
NIVEL DE TERRENO
13.353 Lb
FUERZA DE
DESPRENDIMIENTO DEL
CUCHARON
15.540 Lb
RETROEXCAVADORA
GIRO DEL CUCHARON 190 Grados
PROFUNDIDAD MÁXIMA DE
EXCAVACION
17, 8 ft
FICHA
TÉCNICA
JOHN
DEERE 710
J
FICHA TÉCNICA
CLASE
RETROCARGAD
ORA
MARCA CASE
MODELO 580 ST
MOTOR 97/68/CE
POTENCIA BRUTA 112 HP
POTENCIA NETA 98 HP
MAX TORQUE 334 ft Lb
CARGADORA
ANCHO DEL
CUCHARON
ESTANDAR
2.430 mm
CAPACIDAD DE
CUCHARON
ESTANDAR
0,76 m3
ALTURA DE
DESCARGA A ANGULO
MÁXIMMO-
INCLINACION
SENCILLA
4.405 mm
PROFUNDIDAD DE
EXCAVACION
125 mm
CAPACIDAD DE
LEVANTAMIENTO A
ALTURA MÁXIMA
3.195 Kg
FUERZA DE
DESPRENDIMIENTO
DEL CUCHARON
66,5 KN
RETROEXCAVADORA
ÁNGULO DE GIRO 180 Grados
ALTURA MÁXIMA DE
TRABAJO
6.789 mm
ALTURA DE CARGA 4.834 mm
PROFUNDIDAD DE
EXCAVACION
5.435 mm
ROTACION DE
CUCHARON
200 Grados
FUERZA DE
EXCAVACION DEL
CUCHARON
51,8 KN
FICHA
TÉCNICA

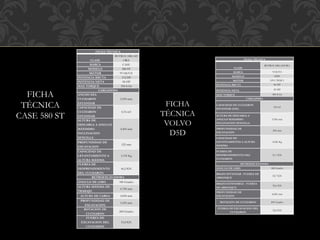

CASE 580 ST
FICHA TÉCNICA
CLASE
RETROCARGADORA
MARCA VOLVO
MODELO D5D
MOTOR EPA TIER 3
POTENCIA BRUTA 86 HP
POTENCIA NETA 83 HP
MAX TORQUE 380 ft Lb
CARGADORA
CAPACIDAD DE CUCHARON
ESTANDAR (SAE)
0,8 m3
ALTURA DE DESCARGA A
ANGULO MÁXIMMO-
INCLINACION SENCILLA
3.350 mm
PROFUNDIDAD DE
EXCAVACION
290 mm
CAPACIDAD DE
LEVANTAMIENTO A ALTURA
MÁXIMA
3.020 Kg
FUERZA DE
DESPRENDIMIENTO DEL
CUCHARON
51,7 KN
RETROEXCAVADORA
ÁNGULO DE GIRO 180 Grados
BRAZO ESTANDAR - FUERZA DE
ARRANQUE
55,7 KN
BRAZO EXTENSIBLE - FUERZA
DE ARRANQUE
32,6 KN
PROFUNDIDAD DE
EXCAVACION
4.450 mm
ROTACION DE CUCHARON 205 Grados
FUERZA DE EXCAVACION DEL
CUCHARON
32,6 KN
FICHA
TÉCNICA
VOLVO
D5D

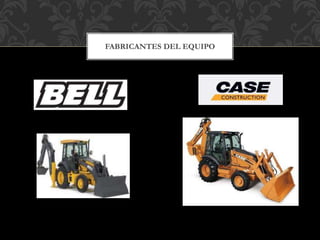

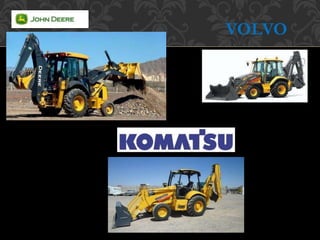

FABRICANTES DEL EQUIPO
VOLVO
VENTAJAS DESVENTAJAS
1. Tiene mayor movilidad, autonomía
y velocidad de traslado.
2. Tiene buena estabilidad por que
cuanta con cilindros
estabilizadores, pero necesita un
suelo uniforme.
3. Es muy versátil pues presta gran
ayuda dentro de la obra en
operaciones que no solo sean
excavación.
4. Ideal para cargue y descargue de
camiones dentro de la obra, etc.
1. No es aconsejable en todos los
terrenos, sobretodo en blandos y
fangosos.
2. Mientras se estabiliza la máquina, el
inicio de trabajo se demora.

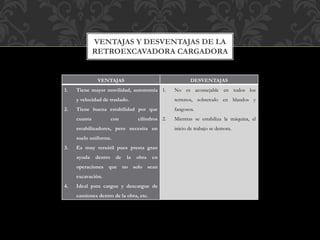

VENTAJAS Y DESVENTAJAS DE LA
RETROEXCAVADORA CARGADORA
DÍAZ DEL RIO, MANUEL. Manual de maquinaria de construcción. 2da Ed.
Mc Graw Hill.
BIOGRAFIA

retrocargadoras

  • 1.
