1. MARCO TEORICO
LEVANTAMIENTO TOPOGRÁFICO
Los levantamientos topográficos se realizan con el fin de determinar la
configuración del terreno y la posición sobre la superficie de la tierra, de
elementos naturales o instalaciones construidas por el hombre. En un
levantamiento topográfico se toman los datos necesarios para la representación
gráfica o elaboración del mapa del área en estudio.
Existen herramientas necesarias para la representación gráfica o elaboración de
los mapas topográficos, así como métodos y procedimientos utilizados en la
representación de superficies.1
LEVANTAMIENTO CON ESTACIÓN TOTAL
Una de las grandes ventajas de levantamientos con estación total es que la
toma y registro de datos es automático, eliminando los errores de lectura,
anotación, trascripción y cálculo; los datos se almacenan en forma digital y los
cálculos de coordenadas se realizan por medio de programas de computación
incorporados a dichas estaciones.2
Generalmente estos datos son archivados en formato ASCII para poder ser leídos
por diferentes programas de topografía, diseño geométrico y diseño y edición
gráfica.
ESTACIÓN TOTAL
Se denomina estación total a un aparato electro-óptico utilizado en topografía,
cuyo funcionamiento se apoya en la tecnología electrónica. Consiste en la
incorporación de un distanciómetro y un microprocesador a un teodolito
electrónico. Algunas de las características que incorpora, y con las cuales no
cuentan los teodolitos, son una pantalla alfanumérica de cristal líquido (LCD),
leds de avisos, iluminación independiente de la luz solar, calculadora,
distanciómetro, trackeador (seguidor de trayectoria) y en formato electrónico, lo
cual permite utilizarla posteriormente en ordenadores personales. Vienen
provistas de diversos programas sencillos que permiten, entre otras capacidades,
el cálculo de coordenadas en campo, replanteo de puntos de manera sencilla y
eficaz y cálculo de azimuts y distancias. Vista como un teodolito; una estación
total se compone de las mismas partes y funciones. El estacionamiento y
virtualización son idénticos, aunque para la estación total se cuenta con niveles
electrónicos que facilitan la tarea. Los tres ejes y sus errores asociados también
están presentes: el de verticalidad, que con la doble compensación ve reducida
1 (Luis,2017)
2 Ibid1 (Luis,2017)

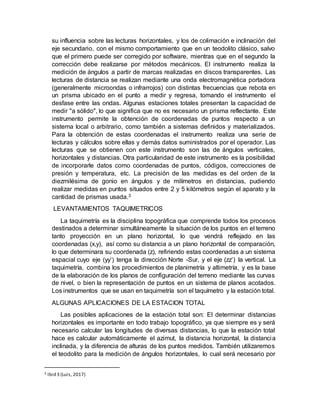

2. su influencia sobre las lecturas horizontales, y los de colimación e inclinación del
eje secundario, con el mismo comportamiento que en un teodolito clásico, salvo
que el primero puede ser corregido por software, mientras que en el segundo la
corrección debe realizarse por métodos mecánicos. El instrumento realiza la
medición de ángulos a partir de marcas realizadas en discos transparentes. Las
lecturas de distancia se realizan mediante una onda electromagnética portadora
(generalmente microondas o infrarrojos) con distintas frecuencias que rebota en
un prisma ubicado en el punto a medir y regresa, tomando el instrumento el
desfase entre las ondas. Algunas estaciones totales presentan la capacidad de
medir "a sólido", lo que significa que no es necesario un prisma reflectante. Este
instrumento permite la obtención de coordenadas de puntos respecto a un
sistema local o arbitrario, como también a sistemas definidos y materializados.
Para la obtención de estas coordenadas el instrumento realiza una serie de
lecturas y cálculos sobre ellas y demás datos suministrados por el operador. Las
lecturas que se obtienen con este instrumento son las de ángulos verticales,
horizontales y distancias. Otra particularidad de este instrumento es la posibilidad
de incorporarle datos como coordenadas de puntos, códigos, correcciones de
presión y temperatura, etc. La precisión de las medidas es del orden de la
diezmilésima de gonio en ángulos y de milímetros en distancias, pudiendo
realizar medidas en puntos situados entre 2 y 5 kilómetros según el aparato y la
cantidad de prismas usada.3
LEVANTAMIENTOS TAQUIMETRICOS
La taquimetría es la disciplina topográfica que comprende todos los procesos
destinados a determinar simultáneamente la situación de los puntos en el terreno
tanto proyección en un plano horizontal, lo que vendrá reflejado en las
coordenadas (x,y), así como su distancia a un plano horizontal de comparación,
lo que determinara su coordenada (z), refiriendo estas coordenadas a un sistema
espacial cuyo eje (yy’) tenga la dirección Norte -Sur, y el eje (zz’) la vertical. La
taquimetría, combina los procedimientos de planimetría y altimetría, y es la base
de la elaboración de los planos de configuración del terreno mediante las curvas
de nivel, o bien la representación de puntos en un sistema de planos acotados.
Los instrumentos que se usan en taquimetría son el taquímetro y la estación total.
ALGUNAS APLICACIONES DE LA ESTACION TOTAL
Las posibles aplicaciones de la estación total son: El determinar distancias
horizontales es importante en todo trabajo topográfico, ya que siempre es y será
necesario calcular las longitudes de diversas distancias, lo que la estación total
hace es calcular automáticamente el azimut, la distancia horizontal, la distancia
inclinada, y la diferencia de alturas de los puntos medidos. También utilizaremos
el teodolito para la medición de ángulos horizontales, lo cual será necesario por
3 Ibid 3 (Luis, 2017)

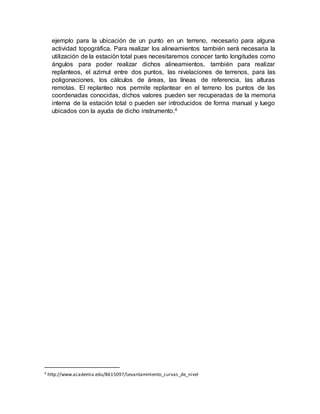

3. ejemplo para la ubicación de un punto en un terreno, necesario para alguna
actividad topográfica. Para realizar los alineamientos también será necesaria la
utilización de la estación total pues necesitaremos conocer tanto longitudes como
ángulos para poder realizar dichos alineamientos, también para realizar
replanteos, el azimut entre dos puntos, las nivelaciones de terrenos, para las
poligonaciones, los cálculos de áreas, las líneas de referencia, las alturas
remotas. El replanteo nos permite replantear en el terreno los puntos de las
coordenadas conocidas, dichos valores pueden ser recuperadas de la memoria
interna de la estación total o pueden ser introducidos de forma manual y luego
ubicados con la ayuda de dicho instrumento.4
4 http://www.academia.edu/8615097/Levantammiento_curvas_de_nivel

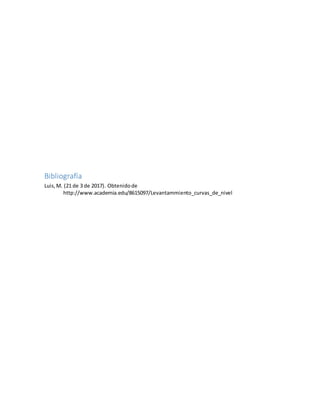

4. Bibliografía
Luis,M. (21 de 3 de 2017). Obtenidode
http://www.academia.edu/8615097/Levantammiento_curvas_de_nivel
