1. INFORME N° 005-2016-KRP-UAC-RPLP
A : Ing. ENCISO BALUARTE, HENRRY
Docente de topografíaI (campo).
DE : Latorre Paz Ricardo
Alumno del curso de topografía I.
ASUNTO : ECLIMETRO
FECHA : Cusco, 29 de Octubre del 2016.
_______________________________________________________________
Por intermedio del presente tengo el agrado de dirigirme a UD. Con la
finalidad de informar sobre la práctica realizada la clase anterior, en el último paradero del
colectivo Batman, donde realizamos levantamiento con brújula.
Se adjunta:
 Marco Teórico.
 Procedimiento.
 Cálculos.
 Conclusiones.
 Recomendaciones.
 Bibliografía.
 Plano.
En cuanto informo, con la finalidad de poder darle a conocer lo aprendido,
sin otro particular aprovecho la oportunidad para expresar mis consideraciones más
respetuosas.
Atentamente.
……………………………………
Latorre Paz Ricardo
Alumno del curso de topografía I
Código N° 015300534e

2. Marco teórico
Eclímetro.- es un instrumento primordial que es usado para la medición de ángulos
horizontales, centrales. Existen dos tipos de eclímetros uno plano y otro de línea, el que fue
usado fue un eclímetro óptico de mano que es apropiado para mediciones cómodas rápidas
de ángulos de inclinación permitiéndonos conocer las alturas, ángulos, su uso es diverso,
especialmente en carreteras, con el podemos realizar el levantamiento de longitudinales y
transversales para la reducción de distancias inclinadas.
Este instrumento nos permite obtener una lectura rápida y segura de las escalas con un error
mínimo en la medición y se puede utilizar como nivel automático o a mano, porque la línea
cero oscila automáticamente a la posición horizontal.
Uno de los objetivos principales de usar eclímetro es saber la pendiente del terreno, para los
demás datos nos apoyamos en los conocimientos matemáticos previos.
Procedimiento
Instrumentos utilizados
 Tres miras.
 Cinta métrica.
 Eclímetro.
 Yeso.
 Cuaderno de campo.
 Lápiz.
En campo
Reconocemos el lugar donde se realizara el levantamiento de perfil, apoyados con el
eclímetro. En todas las miras le hacemos un señal a 1.55metros, ubicamos nuestro punto de
inicio y de ahí alineamos la otra mira a 20metros, teniendo en cuenta que debe de estar
recta la cinta métrica, cuando ya las miras están a lineadas a 20metros se empieza a mirar
con el eclímetro, ponemos el eclímetro a la altura de nuestra marca y miramos, tenemos que
ubicar la señal en la otra mira ya que se encuentra a la misma altura, nivelamos bien (
tienen que coincidir las rayita del medio con la burbuja del nivel) una vez esto tomamos los
datos de ángulo y el porcentaje lo anotamos en el cuaderno de campo, de esta manera
realizamos la vuelta a la manzana teniendo como punto final el punto inicial.

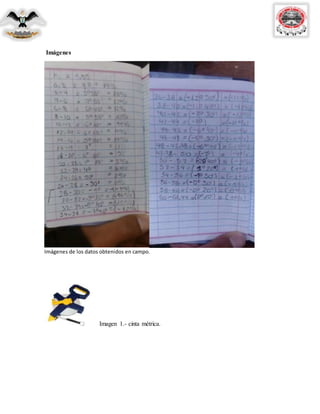

3. Imágenes
Imágenes de los datos obtenidos en campo.
Imagen 1.- cinta métrica.

4. Imagen 2.- jalones.
Imagen 3.- Eclimetro.

5. Foto 1: alineando y midiendo 20m para poder usar el eclímetro.
.
Foto 2: usando el eclímetro para ver su pendiente.

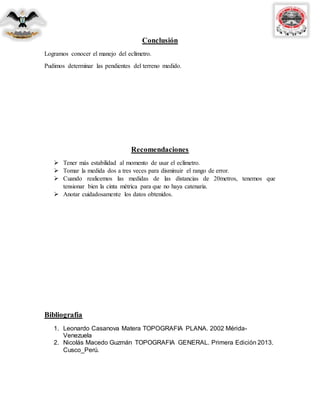

6. Conclusión
Logramos conocer el manejo del eclímetro.
Pudimos determinar las pendientes del terreno medido.
Recomendaciones
 Tener más estabilidad al momento de usar el eclímetro.
 Tomar la medida dos a tres veces para disminuir el rango de error.
 Cuando realicemos las medidas de las distancias de 20metros, tenemos que
tensionar bien la cinta métrica para que no haya catenaria.
 Anotar cuidadosamente los datos obtenidos.
Bibliografía
1. Leonardo Casanova Matera TOPOGRAFIA PLANA. 2002 Mérida-
Venezuela
2. Nicolás Macedo Guzmán TOPOGRAFIA GENERAL. Primera Edición 2013.
Cusco_Perú.
