1. UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA
EAP Ingeniería Civil
INFORME DE PRÁCTICAS
Levantamiento topográfico con cinta métrica.
Informe de prácticas presentada en cumplimiento parcial
de la asignatura: Topografía I
Alumno:
Humberto Samier Quispe Yahuira
Profesor:
ING. Luis Gustavo Pacoricona Canaza
Juliaca, Septiembre 2014

2. PALABRAS CLAVES
DIRECCIONES:
A las direcciones las definiremos como líneas rectas desde un punto de inicio
de un itinerario (posición) hasta un punto de destino (otra posición).
NORTE MAGNÉTICO:
Se utiliza el polo Norte magnético como línea de base para medir direcciones
en el terreno con la brújula que se alinea automáticamente con el mismo.
LEVANTAMIENTOS:
El levantamiento es un conjunto de operaciones que determinan las
posiciones de puntos, la mayoría calculan superficies y volúmenes y la
representación de medidas tomadas en el campo mediante perfiles y planos
entonces son topográficos.
LEVANTAMIENTO TOPOGRÁFICO:
Por abarcar superficies reducidas se realizan despreciando la curvatura de la
tierra sin error apreciable.
AGRIMENSURA
La Agrimensura estudia la medición y división de superficies de terrenos.
DECLINACIÓN:
Desde el punto de vista astronómico, la declinación de un astro (D) es la
distancia angular medida sobre el círculo horario del astro, desde el ecuador, hasta
el astro, de 0° a 90°, positiva hacia el Norte y negativa hacia el Sur.

3. 1. INTRODUCCIÓN
Antes de la invención del teodolito, la brújula representaba para los
ingenieros, agrimensores y topógrafos el único medio práctico para medir
direcciones y ángulos horizontales.
A pesar de los instrumentos sofisticados que existen actualmente, todavía se
utiliza la brújula en levantamientos aproximados y continuos siendo un aparato
valioso para los geólogos, y los técnicos forestales entre otros.
Como en el caso del levantamiento con cinta, un área de terreno puede ser
levantada por medio de brújula y cinta.
Esta práctica consiste en el levantamiento de una poligonal cerrada de la cual se
requiere medir sus distancias horizontales y sus rumbos (direcciones) para la
orientación de los ejes de la poligonal.

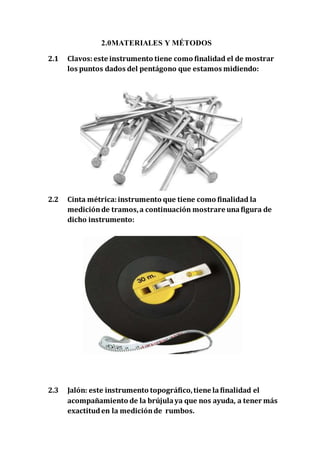

4. 2.0MATERIALES Y MÉTODOS
2.1 Clavos: este instrumento tiene como finalidad el de mostrar
los puntos dados del pentágono que estamos midiendo:
2.2 Cinta métrica: instrumento que tiene como finalidad la
medición de tramos, a continuación mostrare una figura de
dicho instrumento:
2.3 Jalón: este instrumento topográfico, tiene la finalidad el
acompañamiento de la brújula ya que nos ayuda, a tener más
exactitud en la medición de rumbos.

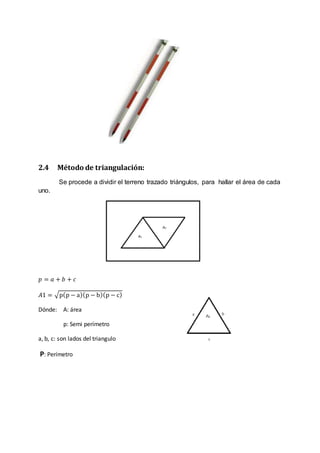

5. 2.4 Método de triangulación:
Se procede a dividir el terreno trazado triángulos, para hallar el área de cada
uno.
푝 = 푎 + 푏 + 푐
퐴1 = √p(p − a)(p − b)(p − c)
Dónde: A: área
p: Semi perímetro
a, b, c: son lados del triangulo
P: Perímetro

6. 3.0 DATOS DE CAMPO Y GABINETE
TABLA 1 _ Datos de campo: lectura de ángulos con la brújula
LADOS DISTANCIA
AB 199.80 m
BC 200.85 m
CD 198.80 m
DE 199.10 m
EA 200.98 m

7. 4.0 CONCLUSIONES
En el presente informe se dio a conocer lo que era un levantamiento topográfico
con cinta y brújula lo cual cumple el objetivo principal de este trabajo.
El uso de estos instrumentos no era el mejor para lograr una buena medición, ya que
según mis conocimientos existen otros instrumentos tales como el GPS, los
teodolitos, con los cuales podemos obtener de manera más exacta y eficiente los
mismos datos que obtuvimos ocupando la cinta y la brújula.
Logramos automatizar los datos tomados en campo, ya así desarrollamos el plano
del terreno.

8. 5.0 RECOMENDACIONES
La Brújula, como los demás aparatos de medición debe reunir determinadas
condiciones para que dé resultados correctos.
Condiciones que debe reunir una brújula.-
La línea de los Ceros Norte-Sur debe coincidir con el plano vertical de la visual
definida por la Pínulas.
Si esto no se cumple, las líneas cuyos rumbos se miden quedarán
desorientadas, aunque a veces se desorienta a propósito para eliminar la
declinación.
Se revisa observando si la diferencia de lecturas de las 2 puntas es de 180° en
alguna posición y en otras no. El defecto consiste en que el pivote de giro de la
aguja se haya desviado. Se corrige enderezando el pivote convenientemente, en
el sentido normal a la posición de la aguja que acuse la máxima diferencia a
180°.
Los ajustes que requiera la brújula convienen que se hagan de preferencia en
taller, para evitar que la aguja se desmagnetice. La aguja debe quedar apretada
cuando no se usa, para que no se golpee al transportarla y se doble el pivote.

9. REFERENCIAS
 Daumas, Maurice, Scientific Instruments of the Seventeenth and Eighteenth
Centuries and Their Makers, Portman Books, London, 1989, ISBN 978-0713407273
 Mills, John FitzMaurice, Encyclopedia of Antique Scientific Instruments, Aurum
Press, London, 1983, ISBN 0-906053-40-4
 Turner, Gerard L'E., Elizabethan Instrument Makers: The Origins of the
London Trade in Precision Instrument Making, Oxford University Press, 2000, ISBN
978-0198565666
 Turner, Gerard L'E., Nineteenth Century Scientific Instruments, Sotheby
Publications, 1983, ISBN 0-85667-170-3 1. South American LowLevel Jet
Experimento. MANUAL PARA LA OBSERVACION
 AmbienteEcológico. Diccionario Ecológico. Letra T. Teodolito.
http://www.ambiente-ecologico.
com/ediciones/diccionarioEcologico/diccionarioEcologico.php3?letra=T&nu
mero=01&rango=TABAIBA_-_TERATÓGENO
 Wanadoo. Rincón del Vago. Investigación topográfica. Topografía.
http://html.rincondelvago.com/investigacion-topografica.html
 Una Colección Emblemática. Contenido
http://mnct.mcyt.es/hispano/fichas/emblema/ficha-5.htm
 South American Low Level Jet Experiment. MANUAL PARA LA
OBSERVACIÓN
 Cielo Sur. Astronomía desde el Hemisferio Sur para todos. Topografía y
Geodesia. Breve resumen sobre el empleo del teodolito, características, su historia.
Historia del teodolito. Ver imagen. http://www.cielosur.com/topografia.htm
 Glosario. Topografía. http://www.precisiontopografica.com/glosario.htm
