El documento describe los diferentes materiales de construcción, incluyendo pétreos, cerámicos, vidrios, compuestos y aglutinantes. Explica cómo se fabrican y usan materiales comunes como ladrillos, tejas, cemento y vidrio. Además, detalla las propiedades fundamentales de estos materiales y su clasificación.
Estas diapositivas entregara bastante información acerca de todo tipo de material de pierda y sus derivados. Ademas destacamos en estas diapositivas que contienen un alto nivel de elementos fotográficos con el objeto de contribuir a cada fragmento expositivo.
Estas diapositivas entregara bastante información acerca de todo tipo de material de pierda y sus derivados. Ademas destacamos en estas diapositivas que contienen un alto nivel de elementos fotográficos con el objeto de contribuir a cada fragmento expositivo.
12. En un edificio actual podemos encontrar los siguientes
elementos:
13. En un edificio actual podemos encontrar los siguientes
elementos:
CIMIENTOS
14. En un edificio actual podemos encontrar los siguientes
elementos:
ESTRUCTURA
CIMIENTOS
15. En un edificio actual podemos encontrar los siguientes
elementos:
SUELOS Y
TECHOS
ESTRUCTURA
CIMIENTOS
16. En un edificio actual podemos encontrar los siguientes
elementos:
SUELOS Y
TECHOS
MUROS
EXTERNOS
ESTRUCTURA
CIMIENTOS
17. En un edificio actual podemos encontrar los siguientes
elementos:
SUELOS Y
TECHOS
MUROS
EXTERNOS
VENTANAS
ESTRUCTURA
CIMIENTOS
18. En un edificio actual podemos encontrar los siguientes
elementos:
CUBIERTA
SUELOS Y
TECHOS
MUROS
EXTERNOS
VENTANAS
ESTRUCTURA
CIMIENTOS
19. En un edificio actual podemos encontrar los siguientes
elementos:
CUBIERTA
SUELOS Y
MUROS TECHOS
INTERIORS
MUROS
EXTERNOS
VENTANAS
ESTRUCTURA
CIMIENTOS
20. Clasifica los elementos que aparecen en el dibujo
anterior en función del grupo de materiales de
construcción al que pertenecen
Pétreos Cerámicos Aglutinantes Compuestos
21. Clasifica los elementos que aparecen en el dibujo
anterior en función del grupo de materiales de
construcción al que pertenecen
Pétreos Cerámicos Aglutinantes Compuestos
Tejados de
pizarra
Suelos de
mármol

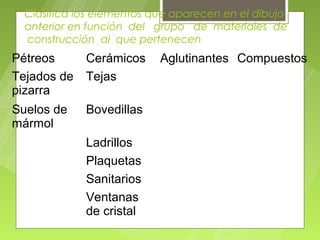

22. Clasifica los elementos que aparecen en el dibujo
anterior en función del grupo de materiales de
construcción al que pertenecen
Pétreos Cerámicos Aglutinantes Compuestos
Tejados de Tejas
pizarra
Suelos de Bovedillas
mármol
Ladrillos
Plaquetas
Sanitarios
Ventanas
de cristal
23. Clasifica los elementos que aparecen en el dibujo
anterior en función del grupo de materiales de
construcción al que pertenecen
Pétreos Cerámicos Aglutinantes Compuestos
Tejados de Tejas Cemento
pizarra
Suelos de Bovedillas
mármol
Ladrillos
Plaquetas
Sanitarios
Ventanas
de cristal
24. Clasifica los elementos que aparecen en el dibujo
anterior en función del grupo de materiales de
construcción al que pertenecen
Pétreos Cerámicos Aglutinantes Compuestos
Tejados de Tejas Cemento Cimientos de
pizarra hormigón
Suelos de Bovedillas Vigas
mármol
Ladrillos Viguetas
Plaquetas Pilares
Sanitarios Aislantes de
fibra de
vidrio
Ventanas Pladur
25. PROPIEDADES DE LOS MATERIALES DE
CONSTRUCCIÓN
Densidad
Resistencia a la compresión
Resistencia a la tracción
Otras propiedades
26. Densidad
La densidad es la relación que existe entre la
masa y el volumen de un cuerpo φ = m /V
Se puede decir que, en general los
materiales de construcción son de densidad
media. Son menos pesados que algunos
metales
27. Resistencia al a comprensión
Los materiales pétreos y cerámicos
son muy resistentes a la compresión, en
algunos casos más que el acero, como
por ejemplo el vidrio.
28.
29.
30. los pilares de una vivienda deben ser resistentes a
esfuerzos de comprensión. El acero es un
material resistente a este esfuerzo pero es caro y
pesado. El hormigón resulta ser un material más
débil, pero resulta más ligero y económico.
31. Resistencia a la tracción
Los materiales pétreos , en general son poco
resistentes a la tracción.
Los perfiles laminados de acero ,
empleados en la construcción de edificios,
son muy resistentes a la tracción.
32.
33. Otras propiedades
Duros
Frágiles
Resistentes a la corrosión
Económicos
34.
35.
36. MATERIALES PETREOS
Los materiales pétreos son las piedras
naturales, pueden presentarse en forma
de bloques losetas o también como
gránulos. Ejemplos: el mármol, la pizarra o
la arena.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47. CERÁMICA Y VIDRIOS materiales es
La característica común de estos
que están compuestos por minerales que
cambian su organización molecular al ser
sometidos a elevadas temperaturas.
La diferencia entre ellos es que la cerámicas se
moldean en frío, y los vidrios en caliente.
48.
49. CERÁMICAS
Se obtienen a partir de una mezcla de
arcilla, feldespato y arena.
La arcilla es plástica y moldeable cuando
el grano es muy fino y está húmeda.
Cuando se seca se vuelve rígida, y al
cocerla a una temperatura elevada
(900º C – 1200º C) se vuelve vítrea.
El feldespato reduce la temperatura
necesaria para cocer la cerámica
porque actúa como fundente.
La arena actúa como relleno.
50. Se pueden añadir sustancias que aumentan la
resistencia de la cerámica frente al calor,
obteniéndose cerámica refractaria.
Son materiales muy duros y frágiles, aislares
del calor y de la electricidad, reintentes a
elevadas temperaturas y ataques químicos,
fáciles de moldear.
51. FABRICACIÓN DE LADRILLOS Y TEJAS
El moldeado del ladrillo o la teja se
realiza mediante el procedimiento de
extrusión.
52. También puede fabricase comprimiendo una
porción de arcilla dentro de un molde. Los
ladrillos fabricados por compresión son más
uniformes que los que se fabrican mediante
extrusión, por lo que se fabrican para las
fachadas.
Las baldosas, azulejos y la loza sanitaria se
fabrican a partir de arcillas especiales a las que
se aplica un tratamiento de vidriado o
esmaltado que aporta una gran dureza
superficial al material, ala vez que permite
diseños y colores muy variados.
55. Extracción
Los terrenos para extracción de arcillas se
seleccionan tras el sondeo de los suelos y el
análisis, ensayo en laboratorio y caracterización
de las muestras recogidas.
56. Almacenamiento de arcillas y "montaje de
lotes"
Lasarcillas se almacenan por clases, a cielo
abierto, en áreas delimitadas al efecto. Tras
nuevos ensayos en laboratorio, se definen
las mezclas de arcillas que constituirán cada
“lote”. La mezcla se procesa en capas
horizontales.
57. Pre-preparación de la pasta
Se procede a la descompactación,
trituración, aplastamiento y nueva mezcla del
lote, hasta obtener una granulometría inferior a
3mm y una mayor homogeneidad de la mezcla.
58. Preparación de la pasta
En esta fase, se amasan las arcillas, añadiendo
el agua necesaria, de manera que se obtenga
el mejor grado de homogeneidad de la mezcla
y sus características finales de plasticidad. En
seguida, se lamina la pasta hasta obtener la
granulometría final deseada.
59. Pre-moldeo: extrusión
Lapasta entra en la extrusora, se somete al
vacío y a la presión, hasta obtener una
compacticidad que permita su salida continua
a través de la boquilla, bajo forma de una
"lengua" con una configuración
preestablecida. Dicha "lengua" se corta, de
manera que se obtenga una “galleta” con las
dimensiones necesarias a la fase del prensado.
63. Stock de tejas prensadas
Lastejas siguen hasta una línea de
espera, en la que aguardan su vez para
entrar en el secado.
64. Secado
Enesta fase, que tiene una duración de varias
horas, se elimina el exceso de humedad de las
tejas, lo cual ha dotado a la pasta de la
plasticidad adecuada a su preparación y
moldeo. En seguida, las tejas se conducen
hasta la línea de espera del horno.
65. Cocción
Ésta es una de las fases más importantes del proceso de
fabricación. Con ella se obtienen las características finales
adecuadas al buen funcionamiento de las tejas en la cubierta y
de los ladrillos, de que s e destacan su durabilidad e
impermeabilidad. Se distribuyen las tejas entre las
“cassetes”, que son apiladas en vagonetas, preparadas
para resistir a temperaturas muy elevadas. Las vagonetas
cargadas empiezan un trayecto lento a través del largo horno-
túnel. Al avanzar sobre los raíles del horno, las tejas son
sometidas a un ciclo progresivo de calentamiento,
cocción y enfriamiento y sufren diferentes reacciones químicas.
66. Stock de tejas cocidas
Terminado el ciclo de cocción, las vagonetas
cargadas de tejas cocidas son conducidas
hasta una línea de espera, a donde las tejas o
ladrillos enfrían mientras esperan la descarga y
el embalaje.
67. Embalaje
A medida que el proceso de embalaje lo
permite, se descargan las vagonetas y se
embalan las tejas o ladrillos que cumplen
con los patrones de calidad
preestablecidos.
68. Expedición
Lastejas o ladrillos embalados se clasifican
como producto acabado para venta, se
inventarían y se almacenan, de acuerdo con
el modelo y la categoría, en instalaciones
destinadas al efecto. Ahí aguardan su
expedición.
69. Enla actualidad existen diversos tipos de
bloques que complementan al ladrillo
tradicional y facilitan y aceleran el proceso
de construcción de un edificio.
70. TERMOARCILLA AIRBLOCK
Enla actualidad existen diversos tipos de
bloques que complementan al ladrillo
tradicional y facilitan y aceleran el proceso
de construcción de un edificio.
71. Baldosas y azulejos
Lasbaldosas, azulejos y la loza sanitaria se
fabrican a partir de arcillas especiales a las que
se aplica un tratamiento de vidriado o
esmaltado que aporta una gran dureza
superficial al material, ala vez que permite diseños
y colores muy variados.
72.
73. LOS VIDRIOS
Losvidrios son transparentes, duros y resistentes
a la corrosión. También son muy buenos
aislantes de la electricidad. Resultan muy
frágiles y aguantan mejor los esfuerzos de
comprensión que los de tracción
74. Esun material obtenido a partir de la fusión de
arena álcali y óxidos metálicos (que aportan
color y estabilidad). A continuación se le da la
forma, ya que el vidrio es un material plástico
y moldeable antes de enfriar y solidificar
completamente.
75.
76. En construcción, el vidrio se emplea en
ventanas, en recubrimientos de exteriores
y como aislante en forma de lana de
vidrio.
77. LANA DE VIDRIO
La lana de vidrio es un aislante térmico
excelente. Se obtiene haciendo pasar hilos de
vidrio fundido por un horno de aire frío. Las fibras
luego son aglutinadas con resinas formando un
fieltro o colchón.
