PÉTREOS
Sistemas de Construccióny Estimación – Prof: Dr. Carolina StevensonRodriguez
PÉTREOS

SISTEMAS DE CONSTRUCCIÓN Y DE ESTIMACIÓN
PROFESOR: Dr. Carolina Stevenson Rodriguez

PÉTREOS
CONTENIDO
Pétreos Naturales
Pétreos Artificiales
Pétreos Cerámicos (tapia, adobe, ladrillo)
Vidrio
Generalidades
Agregados
Tipos de materiales pétreos

PÉTREOS
Los materiales pétreos son materiales solidos inorgánicos que pueden ser naturales o
procesados por el hombre, que derivan de la piedra o poseen una calidad similar a la de ésta.
QUE ES UN MATERIAL PÉTREO ?

PÉTREOS
F O R M A D E P R E S E N T A C I O N E N O B R A
Amorfo Pequeños elementos Semi-producto ComponentesPétreos
Vidrio Lana, fibra Bloque Láminas, Perfiles en U
Elemento prefabricado, mobiliario
interior, Mobiliarioexterior
Concreto Fundido en el sitio
Bloques, Adoquines, Baldosa,
Baldosíncemento hidráulico
Láminas planasrefozadascon
fibras (GRC), Tuberías,Tejas
onduladasreforzadascon fibras
(GRC)
Asfalto Fundido en el sitio Cartón asfáltico,Tela asfáltica
Arcilla/Cerámica
Ladrillos, Bloques,Adoquines,
Baldosas,Tablones, Tejas, Pizarra,
Bloquelón,
Tubería gress
Elemento prefabricado, Aparatos
sanitarios
Piedras Gravillas
Sillar, Lajas, Bloques, Mediasonga,
Rajón, Pizarra
Láminas, Aplacados
Aridos Arenas,Tierras, Yeso
Láminas yeso, Láminas
cartón+yeso
Moldeo Conformaciónen seco Cortar Fijar - mecánico (fijación)
Tendido Conformaciónen húmedo Fijar - mecánico (fijación) Fijar - Químico (pegante)
Fijar - Químico (pegante) Fijar - Térmico (Termofusión)
Fijar - Térmico (Termofusión) Fijar - Electro/químico (Soldadura)
Fijar - Electro/químico
(Soldadura)
Figurar mecánicamente
Figurar térmicamente
T E C N I C A S D E C O N S T R U C C I O N

PÉTREOS
Tomado de www.portalciencia.net
Como los procesos geológicos son continuos una roca puede transferirse a otro tipo de roca, a
causa de cambios físicos y/o químicos como la meteorización / erosión que puede afectar una
roca ígnea para formar un sedimento.
PÉTREOS NATURALES

PÉTREOS
Las rocas en la construcción se pueden utilizar como material estructural….
PÉTREOS NATURALES
Catedral de Ulm, Alemania

PÉTREOS
Muro de Sillería Muro de mampostería Concertada
MAMPOSTERÍA - PIEDRA

PÉTREOS
PÉTREOS NATURALES
…o material de contención….

PÉTREOS
PÉTREOS NATURALES
Haus 9x9. Titus Bernhard Architekten. 2003 Bavaria
…como material decorativo….

PÉTREOS
PÉTREOS NATURALES
…o como materia prima para la fabricación de otros materiales (concreto, cemento,
cerámicos, yeso y vidrio)

PÉTREOS

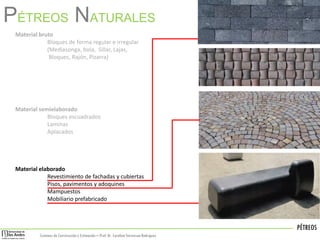

PÉTREOS NATURALES
Material bruto
Bloques de forma regular e irregular
(Mediasonga, bola, Sillar, Lajas,
Bloques, Rajón, Pizarra)
Material semielaborado
Bloques escuadrados
Laminas
Aplacados
Material elaborado
Revestimiento de fachadas y cubiertas
Pisos, pavimentos y adoquines
Mampuestos
Mobiliario prefabricado
Mediasonga
Bola
Lajas

PÉTREOS
PÉTREOS NATURALES
Material bruto
Bloques de forma regular e irregular
(Mediasonga, bola, Sillar, Lajas,
Bloques, Rajón, Pizarra)
Material semielaborado
Bloques escuadrados
Laminas
Aplacados
Material elaborado
Revestimiento de fachadas y cubiertas
Pisos, pavimentos y adoquines
Mampuestos
Mobiliario prefabricado

PÉTREOS
Las rocas destinadas a la construcción (formadas básicamente por silicatos de aluminio) se
obtienen de la Litosfera (la capa más superficial del planeta) en explotaciones denominadas
canteras.
PÉTREOS NATURALES
http://www.youtube.com/watch?v=yXe7OXIjudc&feature=player_embedded#!
Canteras en el río Tunjuelo, Bogotá

PÉTREOS
PÉTREOS ARTIFICIALES
Los pétreos artificiales son aquellos materiales que tienen características similares a los
naturales , habiendo sido obtenidos mediante un proceso de fabricación a partir de rocas como
materias primas. Al diseñar estos materiales es posible mejorar las propiedades de las rocas y
reducir el costo de producción al fabricar piezas complejas por simple molde y evitando la talla.

PÉTREOS

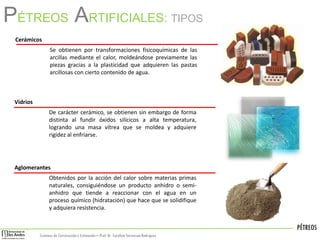

PÉTREOS ARTIFICIALES: TIPOS
Cerámicos
Se obtienen por transformaciones fisicoquímicas de las
arcillas mediante el calor, moldeándose previamente las
piezas gracias a la plasticidad que adquieren las pastas
arcillosas con cierto contenido de agua.
Aglomerantes
Obtenidos por la acción del calor sobre materias primas
naturales, consiguiéndose un producto anhidro o semi-
anhidro que tiende a reaccionar con el agua en un
proceso químico (hidratación) que hace que se solidifique
y adquiera resistencia.
Vidrios
De carácter cerámico, se obtienen sin embargo de forma
distinta al fundir óxidos silícicos a alta temperatura,
logrando una masa vítrea que se moldea y adquiere
rigidez al enfriarse.

PÉTREOS

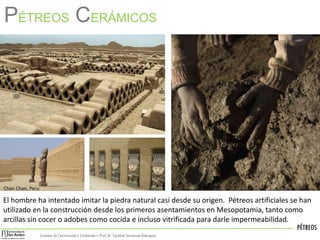

PÉTREOS CERÁMICOS
El hombre ha intentado imitar la piedra natural casi desde su origen. Pétreos artificiales se han
utilizado en la construcción desde los primeros asentamientos en Mesopotamia, tanto como
arcillas sin cocer o adobes como cocida e incluso vitrificada para darle impermeabilidad.
Chan Chan, Peru

PÉTREOS
Tradicionalmente la tierra es el material mas común de construcción a nivel mundial, se estima
que 1/3 de la población vive en edificios hechos de tierra cruda.
PÉTREOS CERÁMICOS
Distribución mundial de la construcción con tierra www.terracruda.com

PÉTREOS
Algunas de las construcciones en tierra cruda han sido conservadas y declaradas patrimonio de
la Humanidad por su belleza e importancia cultural.
Djenne , Mali
PÉTREOS CERÁMICOS

PÉTREOS
En Colombia existe una larga tradición en la construcción de arquitectura con materiales pétreos
utilizando sistemas como el bahareque, el adobe, la tapia pisada y la mampostería de ladrillo .
Casa de bahareque, Sahagun Córdoba, Colombia
PÉTREOS CERÁMICOS

PÉTREOS
Entre 1920 y 1940 Colombia comienza a dejar de ser una nación rural para convertirse en una
nación urbana. En el camino hacia la modernidad, la construcción fue de la mano de nuevos
materiales como el concreto y acero, dejando atrás técnicas tradicionales.
Casa de bahareque, Sahagun Córdoba, Colombia
Santiago Rivero, S. (2007) El uso masivo de la tierra como material de construcción en Colombia.
APUNTES vol. 20, núm. 2 354-363
PÉTREOS CERÁMICOS

PÉTREOS
Afortunadamente todavía existen lugares en Colombia en donde la construcción tradicional con
tierra y pétreos representa una verdadera alternativa de desarrollo sostenible.
Barichara – Santander, Colombia
PÉTREOS CERÁMICOS

PÉTREOS
Los primeros ladrillos fueron fabricados con pastas de arcilla amasadas y mezcladas con paja
para luego ser moldeadas en forma de prismas rectangulares y secadas al sol o cocida al fuego.
.
PÉTREOS CERÁMICOS

PÉTREOS
PÉTREOS CERÁMICOS: PROPIEDADES
La elevada plasticidad de las arcillas es consecuencia de su morfología laminar, tamaño de
partícula y alta capacidad de hidratación y aumento de volumen (puede llegar a ser del 200 %)
Las principales propiedades de la
arcilla que permiten obtener piezas
de carácter pétreo son:
•Tamaño de la partícula
•Fluidización
•Plasticidad

PÉTREOS
Los materiales cerámicos son intrínsecamente resistentes a la compresión, tienen alta rigidez,
pero son poco resistente s a la tensión (sin refuerzo) y fallan explosivamente.

PÉTREOS
Ventajas de la construcción con tierra cruda
Gran capacidad como aislante térmico: El
coeficiente de conductividad térmica del
adobe es de 0.25 W/m ºC siendo el del ladrillo
de 0.85 W/mºC y el del hormigón/concreto de
1.50 W/mºC
Gran capacidad como aislante sonoro: debido
a su masa el adobe y el tapial son buenos
aislantes acústicos, además su superficie
irregular ayuda a difuminar el ruido.
Ahorro energético en climatización: su
capacidad de aislante térmica reduce o incluso
evita el uso de sistemas de climatización.

PÉTREOS
Fabricación de bajo impacto ambiental: Para
la fabricación de los adobes o para la
conformación de los muros de tapia, se
emplea mucha menos energía que la necesaria
para fabricar otros materiales convencionales .
Reintegración a la naturaleza: por estar
constituidos materiales locales y presentes
naturalmente en el medio, pueden tener una
reintegración total a la naturaleza una vez que
el edificio ya ha pasado su vida útil.
Posibilidad de autoconstrucción: puede
fabricarse de manera manual con un proceso
sencillo que no requiere equipo complejo.

PÉTREOS
Resistencia al fuego: Debido a su naturaleza
físico-química, la tierra cruda presenta una
gran estabilidad y resistencia al fuego,
resultando esta claramente superior a otros
industriales como el acero y el ladrillo.
Vida útil: Un edificio de adobe y tapial
correctamente construido y mantenido puede
llegar a superar fácilmente los 100 años de
vida útil en buen estado.
Earth House, Jolson Architecture Interiors, Australia

PÉTREOS
Desventajas de la construcción con tierra
cruda
Resistencia del material: la resistencia puede
ser inferior a otros materiales cerámicos
industriales existentes como el ladrillo o los
bloques de concreto.
Limitación en altura: normalmente la altura
máxima de las construcciones con tierra crida
se limita a dos pisos.
Construction de la Capilla de la reconciliacion, Berlin 2000

PÉTREOS
Desventajas de la construcción con tierra
cruda
Vulnerabilidad ante el agua: el agua produce
sobre el adobe y el tapial un efecto erosivo
similar al ejercido sobre el suelo sin
vegetación. Aunque existen diversas técnicas
para solventar este problema.
Debilidad sísmica: las estructuras de adobe y
de tapial son vulnerables al efecto sísmico. No
obstante existen técnicas constructivas y de
diseño para reducir el riesgo .

PÉTREOS

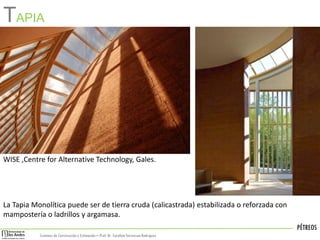

La Tapia Monolítica puede ser de tierra cruda (calicastrada) estabilizada o reforzada con
mampostería o ladrillos y argamasa.
TAPIA
WISE ,Centre for Alternative Technology, Gales.

PÉTREOS
TAPIA: PROCESO CONSTRUCTIVO
Base en Piedra
Formatela
Puntales
Riostras o amarres

PÉTREOS
Ravine House, Clifton Schooley and Associates
TAPIA: PROCESO CONSTRUCTIVO

PÉTREOS
ADOBE
Los adobes son bloques de barro elaborados con un molde, de un tamaño un poco mayor al de
un ladrillo. Para conformar muros, se apilan los adobes de la misma forma como se hace con los
ladrillos y para unirlos entre si se usa arcilla o cal y arena.

PÉTREOS
FABRICACIÓN DE ADOBE TRADICIONAL
ADOBE: PRODUCCION

PÉTREOS
FABRICACIÓN DE ADOBE MODERNO http://www.youtube.com/watch?v=Hlxp6ls1Vx0
ADOBE: PRODUCCION

PÉTREOS
LADRILLO
El ladrillo es un material de construcción de uso estructural para muros, arcos, bóvedas, cúpulas,
pilares y chimeneas. También se utiliza como recubrimiento de fachadas, tejas y pavimentos.
London's Battersea Power Station

PÉTREOS
El ladrillo ha jugado un papel muy importante en la arquitectura Colombiana. En la actualidad la
industria ladrillera representa para Colombia una actividad que genera importantes beneficios
económicos.
Torres del Parque, Rogelio SalmonaBiblioteca Virgilio Barco, Rogelio Salmona
LADRILLO

PÉTREOS

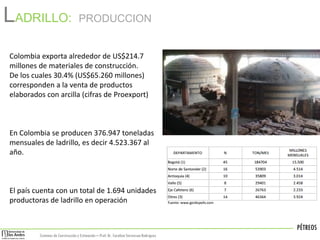

LADRILLO: PRODUCCION
Colombia exporta alrededor de US$214.7
millones de materiales de construcción.
De los cuales 30.4% (US$65.260 millones)
corresponden a la venta de productos
elaborados con arcilla (cifras de Proexport)
En Colombia se producen 376.947 toneladas
mensuales de ladrillo, es decir 4.523.367 al
año.
El país cuenta con un total de 1.694 unidades
productoras de ladrillo en operación

PÉTREOS

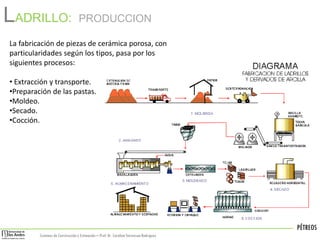

La fabricación de piezas de cerámica porosa, con
particularidades según los tipos, pasa por los
siguientes procesos:
• Extracción y transporte.
•Preparación de las pastas.
•Moldeo.
•Secado.
•Cocción.

PÉTREOS

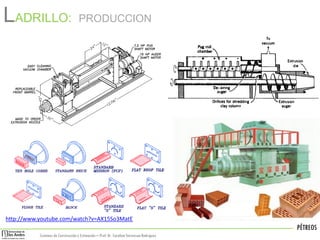

http://www.youtube.com/watch?v=AX15So3MatE

PÉTREOS
LADRILLO : PRODUCTOS
LADRILLO PARA ELEMENTOS ESTRUCTURALES

PÉTREOS
LADRILLO PARA ELEMENTOS DIVISORIOS

PÉTREOS
LADRILLO PARA ADOQUINES Y PAVIMENTOS

PÉTREOS
DOSIFICACIÓN DEL CONCRETO
33 cm
11.5 cm
23 cm
- EL MORTERO no puede tener una dosificación inferior a 1:4
(1 unidad volumen de cemento por 4 unidades de arena de peña)
- Debe tener resistencia a la compresión de 7.5MPa
(75 kgf/cm)
- Prueba en cilindros de laboratorio a los 28 días, diámetro 75mm y
150mm de altura.

PÉTREOS
El vidrio es un material inorgánico duro, frágil, translucido y amorfo que se encuentra en la
naturaleza aunque normalmente es producido por el hombre. El vidrio artificial se usa para
hacer ventanas, lentes, botellas y una gran variedad de productos. El vidrio es un tipo
de material cerámico amorfo.
VIDRIO
Simplicity, Santambrogiomilano

PÉTREOS
DUREZA: oposición que ofrecen los materiales a
la penetración, la abrasión, el rayado, la
cortadura, las deformaciones permanentes;
cantidad de energía que absorbe un material ante
un esfuerzo antes de romperse o deformarse.
FRAGILIDAD: capacidad de un material de
fracturarse con escasa deformación.
VIDRIO: PROPIEDADES

PÉTREOS
VIDRIO

PÉTREOS
VIDRIO: PRODUCCION
El óxido de silicio (IV) o dióxido de silicio (SiO2) es un compuesto
de silicio y oxígeno, llamado comúnmente sílice. Es uno de los
componentes de la arena.
El carbonato sódico es una sal blanca y translúcida de fórmula
química Na2CO3, usada entre otras cosas en la fabricación de jabón,
vidrio y tintes. Es conocido comúnmente como barrilla, natrón, soda
Solvay, soda Ash, ceniza de soda y sosa
Caliza o carbonato de calcio es un compuesto químico, una sustancia
muy abundante en la naturaleza, formando rocas, como componente
principal, en todas partes del mundo y es el principal componente de
conchas y esqueletos de muchos organismos. Es fundamental en la
producción de vidrio y cemento, entre otros productos.

PÉTREOS
VIDRIO
El vidrio se obtiene por fusión a unos 1.500 °C de arena de sílice SiO2, carbonato de
sodio Na2CO3 y caliza CaCO3.
http://www.youtube.com/watch?v=6LAdCCAF7lw

PÉTREOS
VIDRIO: TIPOS
Vidrio Laminado
Bloque De Vidrio
Vidrio Templado
Fibra De Vidrio
consiste en la unión de varias láminas de vidrio mediante
una película intermedia realizada con butiral de
polivinilo (PVB), etil-vinil-acetato (EVA) y con resinas
activadas por luz ultravioleta o simplemente por la mezcla
de sus ingredientes

PÉTREOS
VIDRIO: TIPOS
Vidrio Laminado
Bloque De Vidrio
Vidrio Templado
Fibra De Vidrio
están compuesto de dos gruesos bloques de vidrio que se
unen entre ellos sometiéndolos a un proceso de vaciado, de
esta forma se consiguen bloques totalmente aislantes, tanto
para la temperatura como para los sonidos.

PÉTREOS
VIDRIO: TIPOS
Vidrio Laminado
Bloque De Vidrio
Vidrio Templado
Fibra De Vidrio
Vidrio que ha sido sometido a un calentamiento seguido de
un enfriamiento rápido, que aumenta su resistencia a los
agentes térmicos y mecánicos, y en caso de rotura, se
fragmenta en trozos pequeños. Se puede logar con
templado químico y templado térmico.

PÉTREOS
VIDRIO: TIPOS
Vidrio Laminado
Bloque De Vidrio
Vidrio Templado
Fibra De Vidrio
Material obtenido al hacer fluir vidrio fundido a través de
una pieza de agujeros finos, al solidificarse tiene suficiente
flexibilidad para ser usado como fibra. Buen aislante
térmico, inerte ante ácidos, soporta altas temperaturas

PÉTREOS

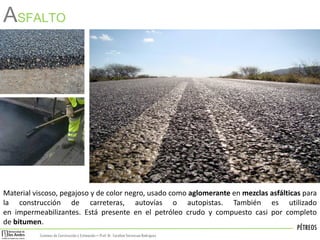

ASFALTO
Material viscoso, pegajoso y de color negro, usado como aglomerante en mezclas asfálticas para
la construcción de carreteras, autovías o autopistas. También es utilizado
en impermeabilizantes. Está presente en el petróleo crudo y compuesto casi por completo
de bitumen.

PÉTREOS

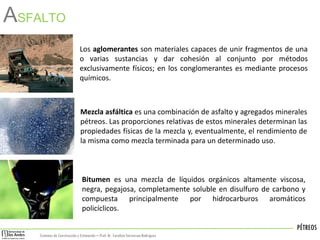

ASFALTO
Los aglomerantes son materiales capaces de unir fragmentos de una
o varias sustancias y dar cohesión al conjunto por métodos
exclusivamente físicos; en los conglomerantes es mediante procesos
químicos.
Mezcla asfáltica es una combinación de asfalto y agregados minerales
pétreos. Las proporciones relativas de estos minerales determinan las
propiedades físicas de la mezcla y, eventualmente, el rendimiento de
la misma como mezcla terminada para un determinado uso.
Bitumen es una mezcla de líquidos orgánicos altamente viscosa,
negra, pegajosa, completamente soluble en disulfuro de carbono y
compuesta principalmente por hidrocarburos aromáticos
policíclicos.

PÉTREOS
ASFALTO

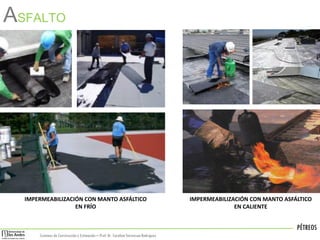

IMPERMEABILIZACIÓN CON MANTO ASFÁLTICO
EN FRÍO
IMPERMEABILIZACIÓN CON MANTO ASFÁLTICO
EN CALIENTE

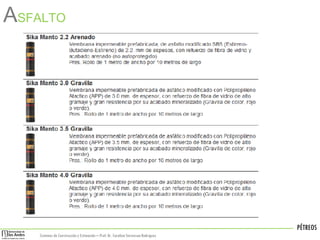

PÉTREOS
ASFALTO

PÉTREOS
BLOQUE DE CONCRETO
Los bloques de concreto son piezas prefabricadas generalmente con forma de prisma recto y
con uno o más huecos verticales, para utilizarse en sistemas de mampostería simples o
estructurales (con la posibilidad de reforzar las piezas en ambos sentidos de su Plano).

PÉTREOS
BLOQUE DE CONCRETO: PRODUCTOS

PÉTREOS
BLOQUE DE CONCRETO
http://www.youtube.com/watch?v=H2CaWrtsXOc&feature=related

9. petreos

Más contenido relacionado

La actualidad más candente

Similar a 9. petreos

Más de Universidad de los Andes

Último

9. petreos
