1. METALES
AUTORES:
 ACHINGVASQUEZ, MARTIN.
 FERNANDEZ DIAZ, EDWIN.
 JARAMILLOVICENTE. FIORELA.
 OBANDO DIAZ, HAROLD.
UNIVERSIDAD PRIVADAANTENORORREGO
FACULTA DE ARQUITECTURA URBANISMOYARTES
CICLO:IV2016-1
CATEDRA:
ING. ANGUS MONZONONCOY.
ARQ. ROSAALBUQUERQUE CERNA.
ENLACONSTRUCCION

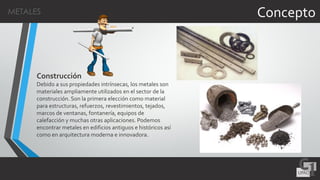

2. ConceptoMETALES
Construcción
Debido a sus propiedades intrínsecas, los metales son
materiales ampliamente utilizados en el sector de la
construcción. Son la primera elección como material
para estructuras, refuerzos, revestimientos, tejados,
marcos de ventanas, fontanería, equipos de
calefacción y muchas otras aplicaciones. Podemos
encontrar metales en edificios antiguos e históricos así
como en arquitectura moderna e innovadora.

4. Obtención de los metalesMETALES
El metal al igual que otros
minerales se extrae de las
rocas, podemos decir que el
metal se puede extraer de dos
diferentes tipos de minerales:
-La calcopirita
-La malaquita
La extracción del metal se da en las canteras
Pero si el yacimiento es profundo, la excavación
se da bajo tierra en estos dos tipos se usan los
explosivos para excavar en la roca.

5. • Brillo característico.
• Más densos que otros materiales.
• Son muy duros con gran resistencia mecánica.
• Soportan grandes esfuerzos, presiones y golpes.
• Son buenos conductores de la electricidad y el calor
• Todo metal tiene un punto de fusión, que es la
temperatura a la cual el metal pasa de sólido a
líquido.
• Pueden deformarse para formar láminas y alambres
sin sufrir roturas.
CaracterísticasMETALES

6. Propiedades
Entre sus propiedades cabe destacar las siguientes:
• Elasticidad: Es la capacidad que tienen algunos
metales de recuperar su forma.
• Tenacidad: Resistencia a la rotura por esfuerzos de
impacto que deforman el metal.
• Maleabilidad: es la propiedad y pueden ser
modificados en su forma mediante procesos
• Ductilidad: que permite a algunos materiales
deformarse en hilos haciéndolas doblables sin que se
rompan. Ejemplo: el oro, la plata, el platino, el cobre.
METALES

7. Propiedades
• Oxidación: Es la facilidad con la que reaccionan el metal
con el oxígeno del aire o del agua y cubrirse con una capa
de óxido.
• Conductividad térmica: Es la capacidad que tienen los
metales para conducir el calor a través de ellos.
• Fusibilidad: Es la propiedad que tienen los materiales de
fundirse, es decir, de pasar de estado sólido a líquido
cuando sube la temperatura.
• Soldabilidad: Es la capacidad que tienen algunos metales
de unirse a altas temperaturas.
METALES

8. Los Metales se pueden dividir en dos grandes grupos:
• Metales ferrosos: Son aquellos metales que contienen hierro como
componente principal. Entre estos están:
El hierro puro
El acero
• Metales no ferrosos: Son aquellos metales que no contienen hierro o
contienen muy poca cantidad de hierro. Hay muchos: El cobre
El aluminio
El bronce
El cinc
El plomo, etc.
Hay un tipo de metales no ferrosos que destacan por su valor económico,
llamados metales nobles, los cuales son:
 Oro
 Plata
 Platino
TiposMETALES

9. Aplicaciones
METAL APLICACION
Hierro Fundición, acero, metalurgia
Sodio Sal, reactores nucleares
Potasio Abonos, química
Aluminio Electricidad y mecánica, envases
Cobre Electricidad y mecánica
Cromo Acero inoxidable, química, materiales refractarios, metalurgia
Cinc Construcción, revestimientos anticorrosión
Bario Química, pinturas, insonorización, vidrio
Plomo Acumuladores, química
Níquel Metalurgia
Magnesio Industria aeronáutica, farmacia
Estaño Soldadura, química
Litio Industria nuclear, vidrio, cerámica
Molibdeno Electricidad, materiales refractarios, pigmentos
Vanadio Metalurgia, industria nuclear
Uranio Combustible nuclear
Volframio Industria eléctrica, metalurgia
Cadmio Acumuladores, pigmentos, estabilizantes
Plata Fotografía, electricidad, joyería, monedas
Titanio Pinturas, materiales compuestos, aeronáutica
Oro Joyería, monedas, electrónica
Mercurio Equipos eléctricos, física
Platino Convertidores catalíticos, joyería
METALES

10. Aplicación y usos del Titanio
El titanio dada su baja densidad y sus altas prestaciones
mecánicas, se emplea en;
 Estructura y elementos en aeronáutica(aviones,
cohetes, misiles, transbordes espaciales, satélites de
comunicaciones etc.
METALES
en la arquitectura, actualmente revestimientos tanto en el
interior como en el exterior, es usado como material para
techos, revestimiento de madera y columnas, placas y
monumentos además de un sin fin de fachadas. Su uso se
hizo cada vez mas en moda desde que Frank O. Gehry lo
popularizo al utilizarlo en el museo Guggenheim en Bilbao,

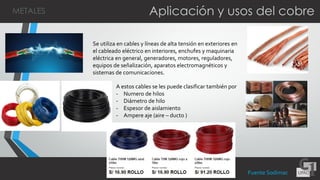

11. Aplicación y usos del cobre
Se utiliza en cables y líneas de alta tensión en exteriores en
el cableado eléctrico en interiores, enchufes y maquinaria
eléctrica en general, generadores, motores, reguladores,
equipos de señalización, aparatos electromagnéticos y
sistemas de comunicaciones.
METALES
A estos cables se les puede clasificar también por
- Numero de hilos
- Diámetro de hilo
- Espesor de aislamiento
- Ampere aje (aire – ducto )
Fuente Sodimac

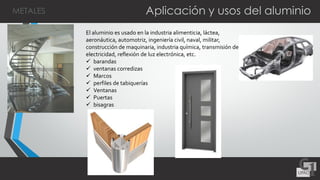

12. Aplicación y usos del aluminio
El aluminio es usado en la industria alimenticia, láctea,
aeronáutica, automotriz, ingeniería civil, naval, militar,
construcción de maquinaria, industria química, transmisión de
electricidad, reflexión de luz electrónica, etc.
 barandas
 ventanas corredizas
 Marcos
 perfiles de tabiquerías
 Ventanas
 Puertas
 bisagras
METALES

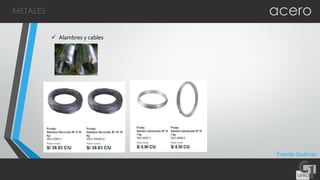

13. acero
 Alambres y cables
METALES
Fuente Sodimac

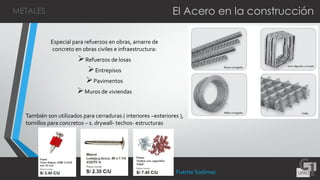

14. Especial para refuerzos en obras, amarre de
concreto en obras civiles e infraestructura:
Refuerzos de losas
Entrepisos
Pavimentos
Muros de viviendas
El Acero en la construcciónMETALES
También son utilizados para cerraduras ( interiores –exteriores ),
tornillos para concretos – s. drywall- techos- estructuras
Fuente Sodimac

15. ACERO CORRUGADO
 Son barras de acero que presentan resaltos
o corrugas que mejoran la adherencia con el
Hormigón, y poseen una gran ductilidad, la
cual permite que las barras se puedan cortar y
doblar con mayor facilidad.
 Se usan en armaduras para que trabajen
conjuntamente y resistir cierto tipo de
esfuerzo en combinación con el hormigón.
 Las armaduras también pueden cumplir una
función de montaje o constructiva, y también
se utilizan para evitar la fisuración del
hormigón.
El Acero en la construcciónMETALES

16. PROPIEDADESY DIAMETRO DEVARILLAS
El Acero en la construcciónMETALES

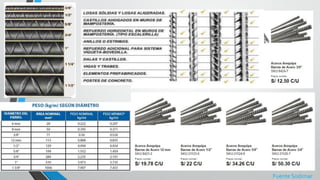

17. Fuente Sodimac

18. Usos
• El uso del metal en construcción es de aspecto industrial
y utilitario.
• Se usa frecuentemente como material en la
construcción moderna, bien como elemento estructural
o como acabado de revestimientos interiores
METALES

19. Usos
• El acero es sinónimo de inmensos rascacielos, pero
hoy en día se utiliza cada vez más en revestimientos
de mobiliario de interior: mesas, sillas, encimeras,
etc...
• Hoy en día se utiliza varios tipos de metales como el
acero en construcciones, dándole un uso de cubierta
o techo como las Estéreo Estructura.
METALES

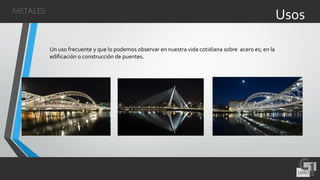

20. Un uso frecuente y que lo podemos observar en nuestra vida cotidiana sobre acero es; en la
edificación o construcción de puentes.
UsosMETALES

21. Ventajas
• Poseen gran resistencia mecánica que les permite
soportar esfuerzos, presiones y golpes.
• Conducen bien el calor y la electricidad.
• Ofrecen muchas posibilidades de trabajo, como
moldear, cortar, fundir, etc.
• Durabilidad, estabilidad y la rapidez de ejecución de
la estructura .
METALES

22. VentajasMETALES

23. VentajasMETALES
RECICLADOS
Cuando un edificio llega al final de su vida útil,
se pueden reutilizar una gran cantidad de los
materiales metálicos que lo conforman; como
ocurre, de hecho, con los edificios de armazón
metálico. Debido a su flexibilidad y
adaptabilidad, la vida de estas partes del edificio
puede prolongarse.
Los metales se reciclan sin perder su calidad y
propiedades. Debido a que los enlaces metálicos
se restablecen en la resolidificación, incluso tras
muchos ciclos de reciclaje. Esto permite su uso
una y otra vez en la misma u otras aplicaciones.

24. Desventajas
• Algunos metales son tóxicos: Es decir, hacen daño a
los seres vivos.Tenemos el caso del plomo y del
mercurio.
• hay ciertos metales que son oxidables, como el
acero utilizado en la construcción.
• Es el material de construcción con mayor gasto
energético.
• La extracción de materiales implica la destrucción
de hábitats naturales, y que su procesamiento
resulte significativamente contaminante.
METALES

25. Corrosión y mantenimiento de metalesMETALES
Por ejemplo EL HIERRO ES UN METAL DE FACIL
OXIDACION POR ACCION DE LA HUMEDAD,
FORMANDOSE DE A POCO UNA PELICULA DE OXIDO
HIDRATADO QUE DEBILITA EL HIERRO.
SE LOS PROTEGE MEDIANTE DIVERSOS
PROCESOS, LOS CUALES SON:
PINTURAS
-GALVANIZADO
-EMPLOMADO
-ESTAÑADO
-ESMALTADO
-CON CEMENTO
-NIQUELADO
PREVIO AL TRATAMIENTO PROTECTOR EL METAL
DEBE SER PERFECTAMENTE LIMPIADO, PARA
OBTNER UNA MEJOR ADHERENCIA.

26. METALES
Terrestre a través de maquinarias de carga.
se deben escoger el equipo más
adecuado para lograr ganancias
de productividad tanto para sus
recogidas y entregas.
- Camión de carga, para cargas
laterales con compuerta de
descarga, para facilitar el transporte.
- Una gama amplia de plataformas,
es importante.
Modo de transporte

27. METALES conclusiones
Como hemos podido apreciar en el proceso de análisis, los metales juegan
un papel fundamental en la construcción y vida cotidiana, mayoría de
elementos están hechos de metales o sus derivados, en otros casos los
elementos que no son metales fueron fabricados por productos que si lo
están. Por lo tanto, el metal en la construcción nunca dejara de ser una
pieza trascendental en el proceso constructivo.
