3. MATERIALES ELECTRICOS
• Todos los materiales utilizados para la producción, distribución, transformación y utilización
de la energía eléctrica, tales como máquinas, transformadores, aparatos, instrumentos,
dispositivos de protección conductores, etc, se le denomina material eléctrico

4. CONDUCTORES
• Se denomina conductor a todo material que permite el
paso continuo de una corriente eléctrica cuando esta
sometida a una diferencia de potencial eléctrico.

5. CARACTERÍSTICAS
Deben tener una resistencia lo mas pequeña posible para así , limitar las perdidas de energías que se
producen en el transporte y distribución de energía eléctrica
Los conductores mas utilizados son el cobre, aluminio y el almelec y hay otros como el oro, plata, plomo,
acero, tungsteno etc., que también se usan en electricidad, pero no como conductores para instalaciones .

6. COBRE
Es un material rojo, mas o menos oscuro, el mejor conductor de la
electricidad y el calor después de la plata, es muy dúctil y maleable ;
es el material mas utilizado en instalaciones interiores.
Se usa el cobre electrolítico por tener mayor pureza y presentar unas
perdidas mas reducidas .

7. CLASES DE COBRE ELECTROTÉCNICO
Dependiendo del tratamiento que se le de al cobre se pueden conseguir diferentes características técnicas.
COBRE ELECTROLÍTICO: se obtiene electrolíticamente , por refinado: un electrodo de cobre puro hace da cátodo
(Un cátodo es un electrodo con carga negativa que sufre una reacción de reducción, mediante la cual un material
reduce su estado de oxidación al recibir electrones). y un electrodo de cobre con impurezas hace de ánodo (El ánodo
es un electrodo en el que se produce una reacción de oxidación, mediante la cual un material, al perder electrones,
incrementa su estado de oxidación); el cobre electrolítico se deposita sobre el cátodo. En el cobre el contenido mínimo
del mismo a de ser de 99,9%.

8. COBRE RECOCIDO: también llamado cobre blando; es dúctil y maleable, se maquina fácilmente y se utiliza
para fabricación de conductores eléctricos que no hayan de estar sometidos a grandes esfuerzos mecánicos (por
ejemplo en instalaciones interiores).
COBRE SEMIDURO: no es tan dúctil ni maleable como el recocido. Se utilizan en líneas aéreas con vanos (línea
eléctrica a la distancia entre apoyo y apoyo) que no accedan de 40 a 50 metros.
COBRE DURO: por sus buenas propiedades mecánicas se emplea para líneas eléctricas exteriores, donde han de
estar sometidos
a esfuerzos mecánicos elevados, este tipo de cobre no es muy empleado en instalaciones eléctricas interiores,
debido a q se maquina mas difícilmente que el cable recocido.

9. ALUMINIO
• Es un metal blanco brillante. Tiene pequeñas resistencias mecánicas y gran ductilidad
y maleabilidad, que permite forjarlo, trefilarlo en hilos muy finos
• A la temperatura de 500°c se vuelve frágil y se puede pulverizar fácilmente
• Presenta una mayor resistencia al cobre, pero por el contrario es mas ligero que este,
esto hace que para grandes secciones sea mas atractivo que el cobre.

10. ALMELEC
Es una aleación de aluminio, magnesio y silicio que se utiliza en
redes trifásicas como neutro fijador.
El almelec presenta mayo resistencia que el aluminio duro, pero
sus características mecánicas son mejores.

11. AISLANTES
• Son materiales que debido a que los electrones están
fuertemente ligados a sus núcleos necesitan un gran
aporte de energía para su desplazamiento.
• los materiales aislantes utilizados en las instalaciones
se pueden dividir en dos tipos: TERMOESTABLES Y
TERMOPLASTICOS.

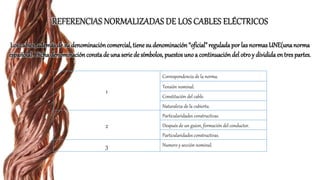

12. Los cables, además de su denominación comercial, tienesu denominación “oficial”reguladapor las normasUNE(unanorma
española). Dichadenominaciónconstade unaserie de símbolos, puestos unoa continuación del otro y divididaen tres partes.
1
Correspondencia de la norma.
Tensión nominal.
Constitución del cable.
Naturaleza de la cubierta.
2
Particularidades constructivas.
Después de un guion, formación del conductor.
Particularidades constructivas.
3 Numero y sección nominal.

13. Este el primer símbolo que se visualizara en el marcado de un conductor.
SÍMBOLO SIGNIFICADO
H Cable fabricado conforme a normas armonizadas
A Cable de tipo nacional y autorizado
N Cable de tipo nacional no reconocido( no conforme con las normas CEI).

14. La tensiónnominal de aislamientoel Max. valorde tensión que puede soportar un cable sin quesu
aislamientopierdasus propiedadesdieléctricas. Tendrásiempre dos tensiones Uo / U.
Uo
U

15. DIGITOS TENSION E AISLAMIENTO
03 300/300V
05 300/500V
07 450/750V
1 600/1.000V

16. Código Aislante, cubierta o envolvente no metálica
B Goma de etileno- propileno
E Polietileno
M Mineral
N Policloropreno (neopreno) solo para cubiertas
P Papel aislante, impregnado, Para cables multipolares con cintura
R Goma natural / goma de estireno- butadieno / XLPE
S Goma de silicona
V Policloruro de vinilo normal
X Polietileno reticulado
Z1 Poliolefina termoplástica / afumex

17. Codigo Armadura
Z2 Hilos de acero
Z3 Pletinas de acero
Z4 Flejes de acero
Z5 Trenza de alambres de acero
Z6 Trenza portante de alambres de acero
Aislantes metálicos

18. Normalmente, los conductores son circulares, no obstanteen algunas aplicaciones especiales como
ascensores, tuneles de lavado, etc. Se utilizan cables de constitución especial.
Símbolo Constitución
H Cable múltiple plano cuyos conductores pueden separarse.
H2 Cable múltiple no separable .

19. clasificaciónde los conductoressegún la normaUNE21.022:
Cuatroclase 1, 2, 5 y 6.
Simbolo Material
-F Flexible para un cable flexible (clase 5)
-H Extraflexible para un cable flexible (clase 6)
-K Flexible para instalación fija (clase 5)
-R Rigido de seccion circular, varios alambres cableados (clase 1)
-U Rigido de seccion circular, un solo conductor (clase 1)
Formay flexibilidad delconductor
codigo Material
Sin indicación Cobre
-A Aluminio
-Z Material de y/o forma especial

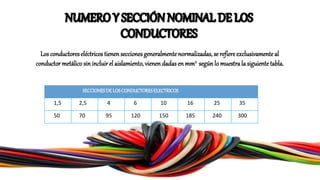

20. Los conductoreseléctricos tienen seccionesgeneralmentenormalizadas, se refiere exclusivamenteal
conductor metálico sin incluirel aislamiento, vienen dadas en mm2 según lo muestra la siguientetabla.
SECCIONESDE LOSCONDUCTORESELECTRICOS
1,5 2,5 4 6 10 16 25 35
50 70 95 120 150 185 240 300

21. cuando existaen la instalación, se distinguirá siempre por el colorazul claro.
se distinguirásiempre por los coloresverde y amarillo.
Se distinguirá por los coloresmarrón y negroen instalación monofásicasy además en
color gris parainstalaciones trifásicas

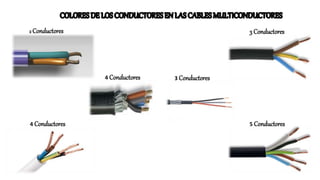

22. 2 Conductores 3 Conductores
4 Conductores
3 Conductores
4 Conductores
5 Conductores

23. SIMBOLO ESPECIFICACION
(Numero) Numero “n”, de conductores aislados
X Signo de multiplicación, en ausencia de conductor de protección verde- amarillo
G Tiene el significado del signo de multiplicación cuando existe el conductor verde-amarillo
(Sección) Sección nominal, S , del conductor en mm2

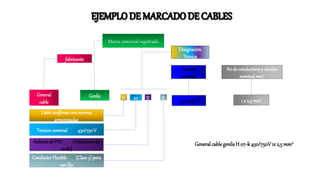

24. fabricante
Marca comercial registrada
Tensionnominal 450/750V
No de conductoresy sección
nominalmm2
Cable conformecon normas
armonizadas
Tensión
nominal
Designación
Técnica
ConductorFlexible (Clase 5) para
uso fijo
Aislante de PVC (Policlorurode
vinilo)
H 07 V K
General
cable
Genlis
450/750V 1 x 2,5 mm2
GeneralcablegenlisH 07-k450/750V1x 2,5 mm2.

25. H07-U 1x4mm2
Cablearmonizado
Tensiónde aislamiento450/750V.
Aislamientode Policlorurode vinilo(pvc)
Conductorrigidode unsoloalambre.
Conductorunipolar.
4 mm2 seccion
H05VV-F4G4mm2
Cablearmonizado
Tensiónde aislamiento300/500v
Aislamientode policlorurode vinilo(PVC)
Cubiertade Policlorurode vinilo(PVC)
Conductorflexibleparainstalacionesmóviles(clase5)
4 mm2 sección

26. • Un cable es el conjuntoconstituidopor :
 Uno o varios conductoresaislados
 Su eventual revestimiento individual
 El o los eventuales revestimientos de protecciónque disponga.

27. Por el numero de conductores aislados de que este compuesto:
TETRAPOLARES
TRIPOLARES
BIPOLARES
UNIPOLARES

28. PORLAFUNCIONQUEDESARROLLAN:
 Paratransportedeenergía
 Paratrasmitirseñalescodificadas PORSUDE SERVICIO
 De muybajatensión(inferiora 50v)
 De bajatensión(hasta1.000v)
 De mediatensión(hasta30kv)
 De altatensión(hasta60kv)
 De muymalatensión(superiora 60kv)
PORSUSAPLICACIONES
 Parainstalacionesinterioresenedificios
 Pararedesde distribuciónde energía,urbanas
o rurales
 Paraseñalización,telefonía,radiofrecuencia,
etc.
 Paraminas,construcciónnaval, ferrocarriles,
etc.
 Pararedesde transportede altatensión.
PORLACONSTITUCIONDESUS
COMPONENTES
 Conconductoresde cobrede cobre
o aluminio
 Aisladosconplástico,gomao papel
impregnado
 Armado,apantallados,etc.

29. TUBOS PROTECTORES
Es el sistema de canalización mas corriente en viviendas, locales
comerciales, etc.
Y se pueden dividir según el REB, ITC-BT 21entre:
• Sistema de tubos rígidos
• Sistema de tubos curvables
• Sistema de tubos flexibles
• Sistema de tubos enterrados

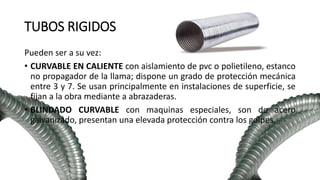

30. TUBOS RIGIDOS
Pueden ser a su vez:
• CURVABLE EN CALIENTE con aislamiento de pvc o polietileno, estanco
no propagador de la llama; dispone un grado de protección mecánica
entre 3 y 7. Se usan principalmente en instalaciones de superficie, se
fijan a la obra mediante a abrazaderas.
• BLINDADO CURVABLE con maquinas especiales, son de acero
galvanizado, presentan una elevada protección contra los golpes.

31. Tubos flexibles
• METÁLICOS, están constituidos de tal forma que
resulta posible su doblado con la mano sin ningún
instrumento especial, se utilizan muy
corrientemente en la alimentación de maquinas
industriales móviles.
Que pueden ser:
Curvables con la mano, su grado de protección
mecánica esta ente 3 y 5 se utilizan entre
canalizaciones empotradas.

32. NORMAS
MARCACION DE LOS TUBOS: la norma UNE 50.086-1: 1993 nos indica
que los tubos deberán llevar marcado sobre el producto los siguientes
datos.
• Nombre o marca del fabricante
• Marca e identificación del producto
• Al menos cuatro dígitos de código de 12 dígitos
• El marcado debe ser flexible y duradero

33. N° CIFRA significado
1 Resistencia a la comprensión, graduada desde el 1(muy ligera) hasta el 5 (muy fuerte)
2 Resistencia al impacto, graduada desde el 1(muy ligera) hasta el 5 (muy fuerte)
3 Temperatura mínima de instalación y de instalación, graduada desde el 1 (+5°C) hasta el 5 (-5°C)
4 Temperatura máxima de instalación y utilización permanente, graduada desde el 1(60°C) hasta el 7
(400°C)
5 Resistencia al curvado, graduada desde el 1 (rígido) hasta el 4 (flexible
6 Propiedades eléctricas, graduada desde el 0 (no declarado) hasta el 3 (con características de
aislamiento)
7 Resistencia a la potencia de cuerpos solidos, graduada desde el 3 (protegido contra los cuerpos de
diámetro superior o igual a los 2,5mm) hasta el 6 (estanco al polvo)
8 Resistencia a la atracción de agua, graduada desde el 0 (no deciarada) hasta el 7 (protección contra los
efectos de una inmersión temporal)
9 Resistencia a la corrosión de tubos metálicos y compuestos, graduada desde el 1 (protección desde el
interior y exterior baja) hasta el 4 (protección desde el interio y exterior elevada)
10 Resistencia de la tracción, graduada desde el 0 (no declarada) hasta el 5 (muy fuerte)
11 Resistencia a la propagación de la llama, graduada desde el 1 (no propagador de la llama) hasta el 2
(propagador de la llama)
12 Resistencia a cargas suspendidas, graduada desde el 0 (no declarada) hasta el 5 (muy fuerte)

34. CANALES PROTECTORAS
• Es un elemento de la instalación constituida por un perfil de paredes
perforadas o no perforadas, destinado a alojar conductores o cables y
mecanismos, cerrado por una tapa desmontable, tal como se indican
ITC-BT01
• Se fabrican en general de PVC, aluminio, acero galvanizado, etc.

35. CAJAS DE EMPALME PARA SUPERFICIE
Diseñadas para empotrarlas en las obras
Son estancas y apropiadas para instalarlas en las
superficies

36. INTERRUPTOR UNIPOLAR
• Mecanismo que abre o cierra un circuito, tiene un punto de entrada y
uno de salida. Se debe interrumpir la fase. Los mas usuales tienen un
poder de ruptura de 6 a10 A. Se comercializan para su instalación en
dos tipos de montaje.
De SUPERFICIE. En este caso se atornillan directamente a la pared,
también se pueden montar en cajas de mecanismos visibles.
EMPOTRADOS. Tienen como característica que sus accionamientos
queden al nivel de la pared en la que están empotrados, con lo que su
volumen queda escondido casi en su totalidad mediante marcos
embellecedores.

37. INTERRUPTOR BIPOLAR
• Mecanismo similar al anterior que abre o cierra un circuito, pero
actúa sobre la fase y el neutro al mismo tiempo.
• Tiene un punto de entrada para la fase y otro para el neutro y un
punto de salida para la fase y otro para el neutro.
• Existen igualmente de los dos tipos de montaje, de superficie y de
empotrar.

38. CONMUTADOR
• El conmutador es idéntico al interruptor pero gobierna dos contactos
al mismo tiempo. Tiene un punto de entrada y dos de salida. Al actuar
sobre el conmutador cambia el estado de los dos contactos al mismo
tiempo. Es muy utilizado cuando se quiere gobernar un punto de
consumo (lámpara) desde dos puntos distintos.

39. CONMUTADOR DE CRUCE
• El aspecto del conmutador de cruce es similar al del conmutador y a
la del interruptor. La única característica física que los diferencia es
que disponen de cuatro bornes de conexión, en lugar de los tres
conmutadores o los dos de los interruptores.
• Se instala cuando se quiere gobernar un punto de consumo desde
mas de dos puntos indistintamente.

40. PULSADOR
• El pulsador es un elemento semejante al interruptor en cuanto a
aspecto y funcionamiento, la diferencia de este en que vuelve a la
posición de reposo una vez se a dejado de ejercer presión a su
accionamiento. Dispone de un muelle que actúa de antagonista a la
fuerza que se ejerce al presionar el mecanismo.

41. GRACIAS
