El documento describe el funcionamiento e importancia de los interruptores diferenciales. Estos dispositivos desconectan la instalación eléctrica rápidamente si detectan fugas de corriente, protegiendo a las personas de contactos eléctricos peligrosos. Comprueban constantemente que la corriente entrante es igual a la saliente y cortan la alimentación si detectan una diferencia, indicando una fuga. Es importante realizar pruebas periódicas para garantizar su correcto funcionamiento.

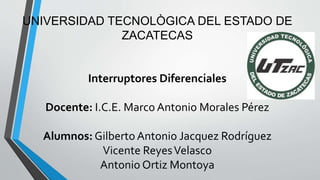

1. UNIVERSIDAD TECNOLÒGICA DEL ESTADO DE
ZACATECAS
Interruptores Diferenciales
Docente: I.C.E. Marco Antonio Morales Pérez
Alumnos: Gilberto Antonio Jacquez Rodríguez
Vicente ReyesVelasco
Antonio Ortiz Montoya

2. INTERRUPTORES DIFERENCIALES

3. • El interruptor diferencial (ID) es un dispositivo eléctrico, generalmente instalado en el
cuadro general de electricidad, cuya función es desconectar la instalación eléctrica de
forma rápida cuando existan fugas de corriente. Es un medio de protección de las
personas contra contactos eléctricos y de prevención de incendios con origen en la
instalación eléctrica o en los equipos.

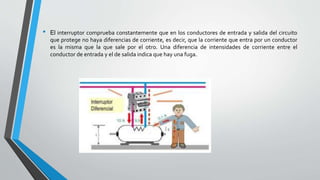

4. • El interruptor comprueba constantemente que en los conductores de entrada y salida del circuito
que protege no haya diferencias de corriente, es decir, que la corriente que entra por un conductor
es la misma que la que sale por el otro. Una diferencia de intensidades de corriente entre el
conductor de entrada y el de salida indica que hay una fuga.

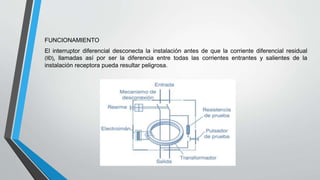

5. FUNCIONAMIENTO
El interruptor diferencial desconecta la instalación antes de que la corriente diferencial residual
(IÐ), llamadas así por ser la diferencia entre todas las corrientes entrantes y salientes de la
instalación receptora pueda resultar peligrosa.

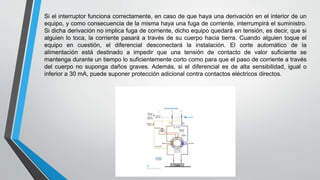

6. Si el interruptor funciona correctamente, en caso de que haya una derivación en el interior de un
equipo, y como consecuencia de la misma haya una fuga de corriente, interrumpirá el suministro.
Si dicha derivación no implica fuga de corriente, dicho equipo quedará en tensión, es decir, que si
alguien lo toca, la corriente pasará a través de su cuerpo hacia tierra. Cuando alguien toque el
equipo en cuestión, el diferencial desconectará la instalación. El corte automático de la
alimentación está destinado a impedir que una tensión de contacto de valor suficiente se
mantenga durante un tiempo lo suficientemente corto como para que el paso de corriente a través
del cuerpo no suponga daños graves. Además, si el diferencial es de alta sensibilidad, igual o
inferior a 30 mA, puede suponer protección adicional contra contactos eléctricos directos.

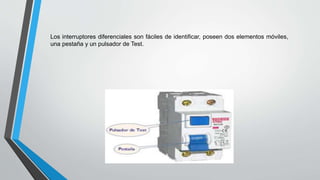

7. Los interruptores diferenciales son fáciles de identificar, poseen dos elementos móviles,
una pestaña y un pulsador de Test.

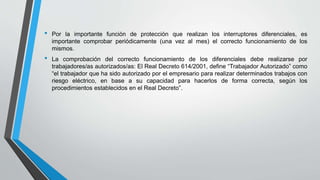

8. • Por la importante función de protección que realizan los interruptores diferenciales, es
importante comprobar periódicamente (una vez al mes) el correcto funcionamiento de los
mismos.
• La comprobación del correcto funcionamiento de los diferenciales debe realizarse por
trabajadores/as autorizados/as: El Real Decreto 614/2001, define “Trabajador Autorizado” como
“el trabajador que ha sido autorizado por el empresario para realizar determinados trabajos con
riesgo eléctrico, en base a su capacidad para hacerlos de forma correcta, según los
procedimientos establecidos en el Real Decreto”.

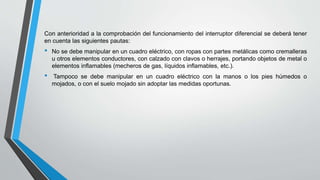

9. Con anterioridad a la comprobación del funcionamiento del interruptor diferencial se deberá tener
en cuenta las siguientes pautas:
• No se debe manipular en un cuadro eléctrico, con ropas con partes metálicas como cremalleras
u otros elementos conductores, con calzado con clavos o herrajes, portando objetos de metal o
elementos inflamables (mecheros de gas, líquidos inflamables, etc.).
• Tampoco se debe manipular en un cuadro eléctrico con la manos o los pies húmedos o
mojados, o con el suelo mojado sin adoptar las medidas oportunas.

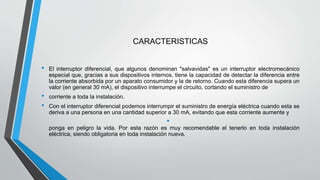

11. CARACTERISTICAS
• El interruptor diferencial, que algunos denominan "salvavidas" es un interruptor electromecánico
especial que, gracias a sus dispositivos internos, tiene la capacidad de detectar la diferencia entre
la corriente absorbida por un aparato consumidor y la de retorno. Cuando esta diferencia supera un
valor (en general 30 mA), el dispositivo interrumpe el circuito, cortando el suministro de
• corriente a toda la instalación.
• Con el interruptor diferencial podemos interrumpir el suministro de energía eléctrica cuando esta se
deriva a una persona en una cantidad superior a 30 mA, evitando que esta corriente aumente y
•
ponga en peligro la vida. Por esta razón es muy recomendable el tenerlo en toda instalación
eléctrica, siendo obligatoria en toda instalación nueva.

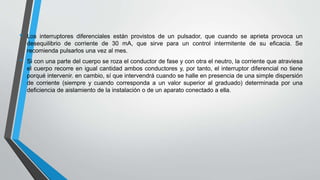

12. • Los interruptores diferenciales están provistos de un pulsador, que cuando se aprieta provoca un
desequilibrio de corriente de 30 mA, que sirve para un control intermitente de su eficacia. Se
recomienda pulsarlos una vez al mes.
• Si con una parte del cuerpo se roza el conductor de fase y con otra el neutro, la corriente que atraviesa
el cuerpo recorre en igual cantidad ambos conductores y, por tanto, el interruptor diferencial no tiene
porqué intervenir. en cambio, sí que intervendrá cuando se halle en presencia de una simple dispersión
de corriente (siempre y cuando corresponda a un valor superior al graduado) determinada por una
deficiencia de aislamiento de la instalación o de un aparato conectado a ella.

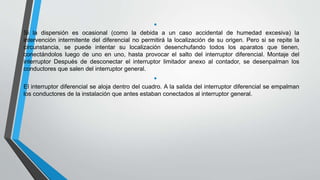

13. •
Si la dispersión es ocasional (como la debida a un caso accidental de humedad excesiva) la
intervención intermitente del diferencial no permitirá la localización de su origen. Pero si se repite la
circunstancia, se puede intentar su localización desenchufando todos los aparatos que tienen,
conectándolos luego de uno en uno, hasta provocar el salto del interruptor diferencial. Montaje del
interruptor Después de desconectar el interruptor limitador anexo al contador, se desenpalman los
conductores que salen del interruptor general.
•
El interruptor diferencial se aloja dentro del cuadro. A la salida del interruptor diferencial se empalman
los conductores de la instalación que antes estaban conectados al interruptor general.

14. •
Luego, se empalman los terminales de los cables que van de la salida del interruptor general a la
entrada del interruptor diferencial.
• A la salida del interruptor diferencial se empalman los conductores de las instalaciones que antes
estaban conectados al interruptor general.

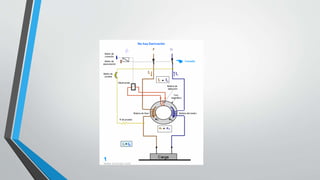

El cuadro se tapa con su panel frontal que impide que se pueda producir un contacto accidental con el
exterior. La conexión general seria así:
•
• En la mayoría de los interruptores diferenciales suele haber un
• pulsador que simula una fuga hacia tierra y que sirve para comprobar
• si éste funciona correctamente.

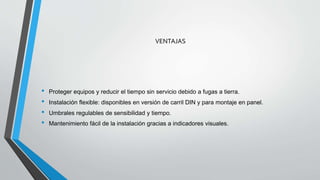

16. VENTAJAS
• Proteger equipos y reducir el tiempo sin servicio debido a fugas a tierra.
• Instalación flexible: disponibles en versión de carril DIN y para montaje en panel.
• Umbrales regulables de sensibilidad y tiempo.
• Mantenimiento fácil de la instalación gracias a indicadores visuales.

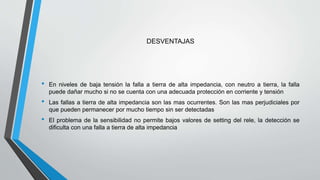

17. DESVENTAJAS
• En niveles de baja tensión la falla a tierra de alta impedancia, con neutro a tierra, la falla
puede dañar mucho si no se cuenta con una adecuada protección en corriente y tensión
• Las fallas a tierra de alta impedancia son las mas ocurrentes. Son las mas perjudiciales por
que pueden permanecer por mucho tiempo sin ser detectadas
• El problema de la sensibilidad no permite bajos valores de setting del rele, la detección se
dificulta con una falla a tierra de alta impedancia

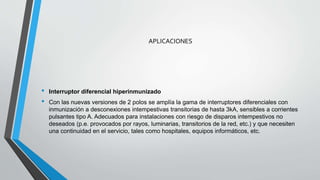

18. APLICACIONES
• Interruptor diferencial hiperinmunizado
• Con las nuevas versiones de 2 polos se amplía la gama de interruptores diferenciales con
inmunización a desconexiones intempestivas transitorias de hasta 3kA, sensibles a corrientes
pulsantes tipo A. Adecuados para instalaciones con riesgo de disparos intempestivos no
deseados (p.e. provocados por rayos, luminarias, transitorios de la red, etc.) y que necesiten
una continuidad en el servicio, tales como hospitales, equipos informáticos, etc.

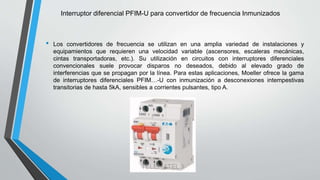

19. Interruptor diferencial PFIM-U para convertidor de frecuencia Inmunizados
• Los convertidores de frecuencia se utilizan en una amplia variedad de instalaciones y
equipamientos que requieren una velocidad variable (ascensores, escaleras mecánicas,
cintas transportadoras, etc.). Su utilización en circuitos con interruptores diferenciales
convencionales suele provocar disparos no deseados, debido al elevado grado de
interferencias que se propagan por la línea. Para estas aplicaciones, Moeller ofrece la gama
de interruptores diferenciales PFIM…-U con inmunización a desconexiones intempestivas
transitorias de hasta 5kA, sensibles a corrientes pulsantes, tipo A.
