1. MATERIALES
ELÉCTRICOS Y
ELECTRÓNICOS
Preparado por:
Alvin D. Ochoa S. 6-716-250
Asistente académico
Universidad Tecnológica de Panamá
Estudiante de Ingeniería Electromecánica.

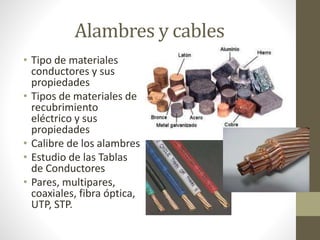

2. Alambres y cables
• Tipo de materiales
conductores y sus
propiedades
• Tipos de materiales de
recubrimiento
eléctrico y sus
propiedades
• Calibre de los alambres
• Estudio de las Tablas
de Conductores
• Pares, multipares,
coaxiales, fibra óptica,
UTP, STP.

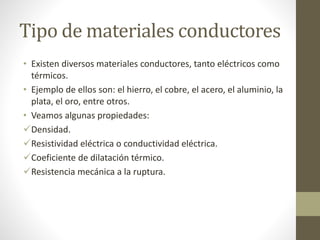

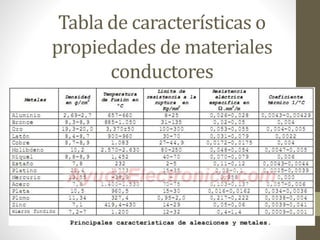

3. Tipo de materiales conductores
• Existen diversos materiales conductores, tanto eléctricos como
térmicos.
• Ejemplo de ellos son: el hierro, el cobre, el acero, el aluminio, la
plata, el oro, entre otros.
• Veamos algunas propiedades:
Densidad.
Resistividad eléctrica o conductividad eléctrica.
Coeficiente de dilatación térmico.
Resistencia mecánica a la ruptura.

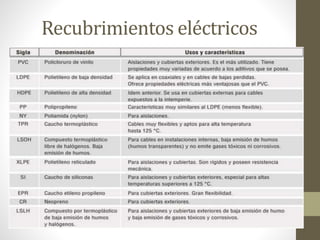

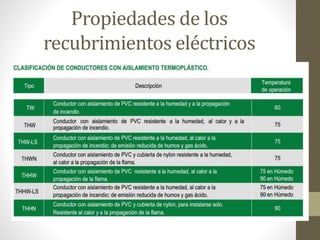

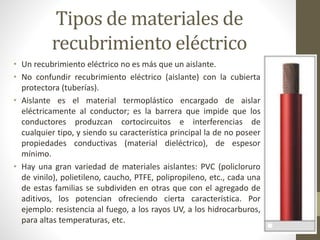

5. Tipos de materiales de
recubrimiento eléctrico
• Un recubrimiento eléctrico no es más que un aislante.
• No confundir recubrimiento eléctrico (aislante) con la cubierta
protectora (tuberías).
• Aislante es el material termoplástico encargado de aislar
eléctricamente al conductor; es la barrera que impide que los
conductores produzcan cortocircuitos e interferencias de
cualquier tipo, y siendo su característica principal la de no poseer
propiedades conductivas (material dieléctrico), de espesor
mínimo.
• Hay una gran variedad de materiales aislantes: PVC (policloruro
de vinilo), polietileno, caucho, PTFE, polipropileno, etc., cada una
de estas familias se subdividen en otras que con el agregado de
aditivos, los potencian ofreciendo cierta característica. Por
ejemplo: resistencia al fuego, a los rayos UV, a los hidrocarburos,
para altas temperaturas, etc.

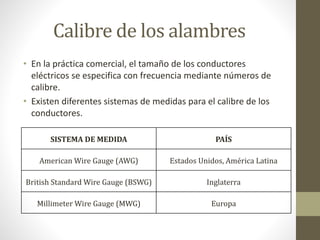

8. Calibre de los alambres
• En la práctica comercial, el tamaño de los conductores
eléctricos se especifica con frecuencia mediante números de
calibre.
• Existen diferentes sistemas de medidas para el calibre de los
conductores.
SISTEMA DE MEDIDA PAÍS
American Wire Gauge (AWG) Estados Unidos, América Latina
British Standard Wire Gauge (BSWG) Inglaterra
Millimeter Wire Gauge (MWG) Europa

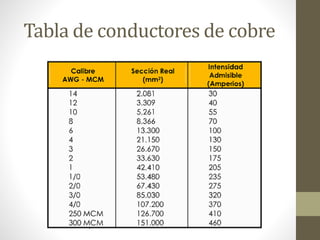

9. Estudio de las Tablas de
conductores
• Existen diversos tipos de conductores
eléctricos utilizados a nivel comercial e
industrial. Por ejemplo:
• Cobre.
• AAAC (All Aluminium Alloy Conductors)
[Conductores de aleación de aluminio].
• ACSR (Aluminium Conductors Steel
Reinforced) [Conductores de aluminio
reforzados con acero o alma de acero].
• ACAR (Aluminium Conductors Alloy
Reinforced) [Conductores de aluminio
reforzados con aleación de aluminio].

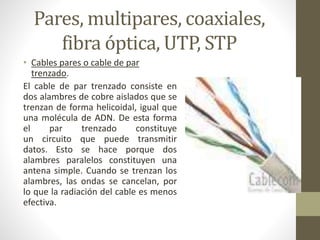

11. Pares, multipares, coaxiales,
fibra óptica, UTP, STP
• Cables pares o cable de par
trenzado.
El cable de par trenzado consiste en
dos alambres de cobre aislados que se
trenzan de forma helicoidal, igual que
una molécula de ADN. De esta forma
el par trenzado constituye
un circuito que puede transmitir
datos. Esto se hace porque dos
alambres paralelos constituyen una
antena simple. Cuando se trenzan los
alambres, las ondas se cancelan, por
lo que la radiación del cable es menos
efectiva.

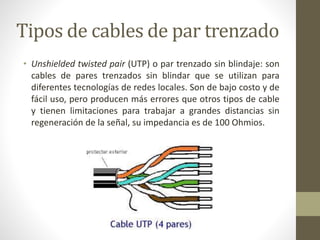

12. Tipos de cables de par trenzado
• Unshielded twisted pair (UTP) o par trenzado sin blindaje: son
cables de pares trenzados sin blindar que se utilizan para
diferentes tecnologías de redes locales. Son de bajo costo y de
fácil uso, pero producen más errores que otros tipos de cable
y tienen limitaciones para trabajar a grandes distancias sin
regeneración de la señal, su impedancia es de 100 Ohmios.
13. Tipos de cables de par trenzado

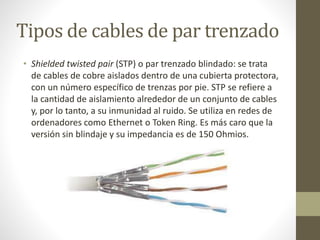

• Shielded twisted pair (STP) o par trenzado blindado: se trata
de cables de cobre aislados dentro de una cubierta protectora,
con un número específico de trenzas por pie. STP se refiere a
la cantidad de aislamiento alrededor de un conjunto de cables
y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de
ordenadores como Ethernet o Token Ring. Es más caro que la
versión sin blindaje y su impedancia es de 150 Ohmios.
14. Tipos de cables de par trenzado

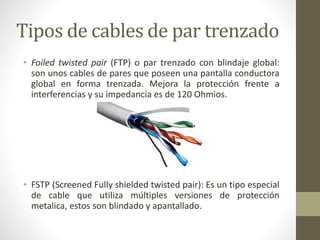

• Foiled twisted pair (FTP) o par trenzado con blindaje global:
son unos cables de pares que poseen una pantalla conductora
global en forma trenzada. Mejora la protección frente a
interferencias y su impedancia es de 120 Ohmios.
• FSTP (Screened Fully shielded twisted pair): Es un tipo especial
de cable que utiliza múltiples versiones de protección
metalica, estos son blindado y apantallado.

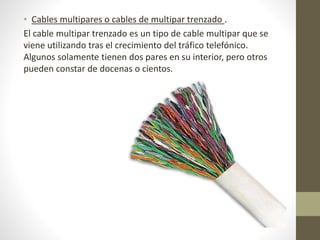

15. • Cables multipares o cables de multipar trenzado .
El cable multipar trenzado es un tipo de cable multipar que se
viene utilizando tras el crecimiento del tráfico telefónico.
Algunos solamente tienen dos pares en su interior, pero otros
pueden constar de docenas o cientos.

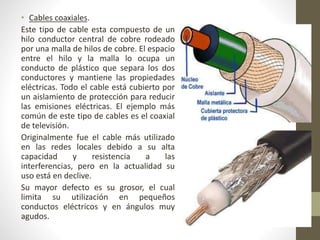

16. • Cables coaxiales.
Este tipo de cable esta compuesto de un
hilo conductor central de cobre rodeado
por una malla de hilos de cobre. El espacio
entre el hilo y la malla lo ocupa un
conducto de plástico que separa los dos
conductores y mantiene las propiedades
eléctricas. Todo el cable está cubierto por
un aislamiento de protección para reducir
las emisiones eléctricas. El ejemplo más
común de este tipo de cables es el coaxial
de televisión.
Originalmente fue el cable más utilizado
en las redes locales debido a su alta
capacidad y resistencia a las
interferencias, pero en la actualidad su
uso está en declive.
Su mayor defecto es su grosor, el cual
limita su utilización en pequeños
conductos eléctricos y en ángulos muy
agudos.

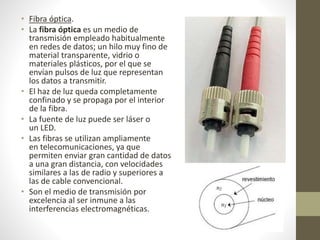

17. • Fibra óptica.
• La fibra óptica es un medio de
transmisión empleado habitualmente
en redes de datos; un hilo muy fino de
material transparente, vidrio o
materiales plásticos, por el que se
envían pulsos de luz que representan
los datos a transmitir.
• El haz de luz queda completamente
confinado y se propaga por el interior
de la fibra.
• La fuente de luz puede ser láser o
un LED.
• Las fibras se utilizan ampliamente
en telecomunicaciones, ya que
permiten enviar gran cantidad de datos
a una gran distancia, con velocidades
similares a las de radio y superiores a
las de cable convencional.
• Son el medio de transmisión por
excelencia al ser inmune a las
interferencias electromagnéticas.

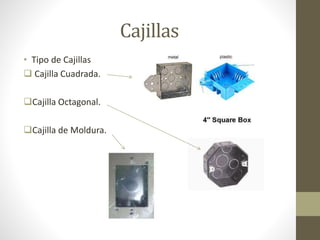

18. Cajillas
• Tipo de Cajillas
Cajilla Cuadrada.
Cajilla Octagonal.
Cajilla de Moldura.

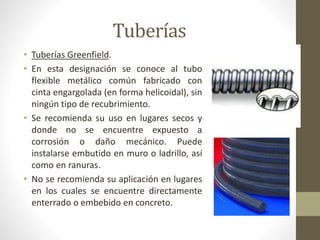

19. Tuberías
• Tuberías Greenfield.
• En esta designación se conoce al tubo
flexible metálico común fabricado con
cinta engargolada (en forma helicoidal), sin
ningún tipo de recubrimiento.
• Se recomienda su uso en lugares secos y
donde no se encuentre expuesto a
corrosión o daño mecánico. Puede
instalarse embutido en muro o ladrillo, así
como en ranuras.
• No se recomienda su aplicación en lugares
en los cuales se encuentre directamente
enterrado o embebido en concreto.
20. Tuberías

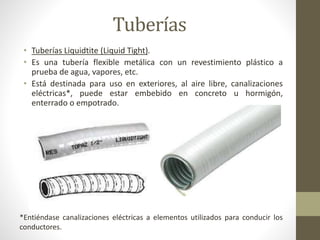

• Tuberías Liquidtite (Liquid Tight).
• Es una tubería flexible metálica con un revestimiento plástico a
prueba de agua, vapores, etc.
• Está destinada para uso en exteriores, al aire libre, canalizaciones
eléctricas*, puede estar embebido en concreto u hormigón,
enterrado o empotrado.
*Entiéndase canalizaciones eléctricas a elementos utilizados para conducir los
conductores.

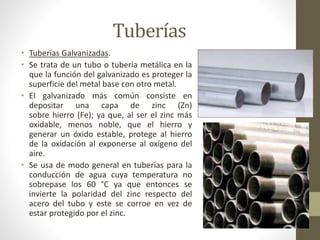

21. Tuberías
• Tuberías Galvanizadas.
• Se trata de un tubo o tubería metálica en la
que la función del galvanizado es proteger la
superficie del metal base con otro metal.
• El galvanizado más común consiste en
depositar una capa de zinc (Zn)
sobre hierro (Fe); ya que, al ser el zinc más
oxidable, menos noble, que el hierro y
generar un óxido estable, protege al hierro
de la oxidación al exponerse al oxígeno del
aire.
• Se usa de modo general en tuberías para la
conducción de agua cuya temperatura no
sobrepase los 60 °C ya que entonces se
invierte la polaridad del zinc respecto del
acero del tubo y este se corroe en vez de
estar protegido por el zinc.
22. Tuberías

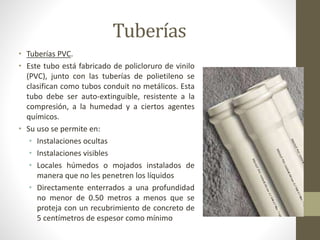

• Tuberías PVC.
• Este tubo está fabricado de policloruro de vinilo
(PVC), junto con las tuberías de polietileno se
clasifican como tubos conduit no metálicos. Esta
tubo debe ser auto-extinguible, resistente a la
compresión, a la humedad y a ciertos agentes
químicos.
• Su uso se permite en:
• Instalaciones ocultas
• Instalaciones visibles
• Locales húmedos o mojados instalados de
manera que no les penetren los líquidos
• Directamente enterrados a una profundidad
no menor de 0.50 metros a menos que se
proteja con un recubrimiento de concreto de
5 centímetros de espesor como mínimo

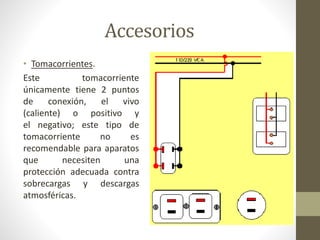

23. Accesorios
• Tomacorrientes.
Este tomacorriente
únicamente tiene 2 puntos
de conexión, el vivo
(caliente) o positivo y
el negativo; este tipo de
tomacorriente no es
recomendable para aparatos
que necesiten una
protección adecuada contra
sobrecargas y descargas
atmosféricas.

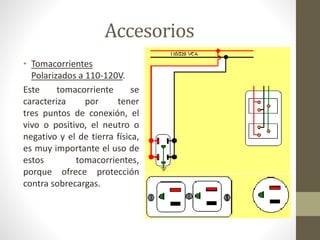

24. Accesorios
• Tomacorrientes
Polarizados a 110-120V.
Este tomacorriente se
caracteriza por tener
tres puntos de conexión, el
vivo o positivo, el neutro o
negativo y el de tierra física,
es muy importante el uso de
estos tomacorrientes,
porque ofrece protección
contra sobrecargas.

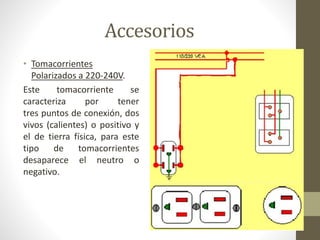

25. Accesorios
• Tomacorrientes
Polarizados a 220-240V.
Este tomacorriente se
caracteriza por tener
tres puntos de conexión, dos
vivos (calientes) o positivo y
el de tierra física, para este
tipo de tomacorrientes
desaparece el neutro o
negativo.
26. Accesorios

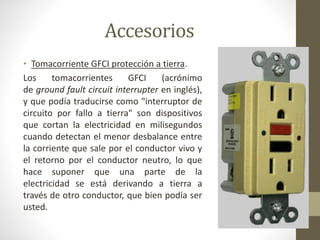

• Tomacorriente GFCI protección a tierra.
Los tomacorrientes GFCI (acrónimo
de ground fault circuit interrupter en inglés),
y que podía traducirse como "interruptor de
circuito por fallo a tierra" son dispositivos
que cortan la electricidad en milisegundos
cuando detectan el menor desbalance entre
la corriente que sale por el conductor vivo y
el retorno por el conductor neutro, lo que
hace suponer que una parte de la
electricidad se está derivando a tierra a
través de otro conductor, que bien podía ser
usted.

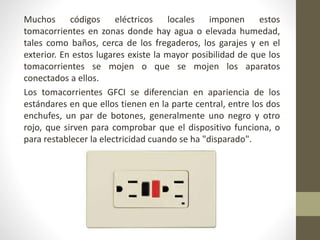

27. Muchos códigos eléctricos locales imponen estos
tomacorrientes en zonas donde hay agua o elevada humedad,
tales como baños, cerca de los fregaderos, los garajes y en el
exterior. En estos lugares existe la mayor posibilidad de que los
tomacorrientes se mojen o que se mojen los aparatos
conectados a ellos.
Los tomacorrientes GFCI se diferencian en apariencia de los
estándares en que ellos tienen en la parte central, entre los dos
enchufes, un par de botones, generalmente uno negro y otro
rojo, que sirven para comprobar que el dispositivo funciona, o
para restablecer la electricidad cuando se ha "disparado".
