3. 1. El circuito eléctrico de la computadora Las computadoras manipulan pulsos eléctricos conocidos como bits . Estos pueden ser de dos tipos: altos o bajos ( unos o ceros ). Esta codificación ha hecho posible crear un sistemas de caracteres lógicos que la computadora ordena para luego mostrarnos el resultado en forma de cifras, líneas o gráficos.
4. El circuito eléctrico Los equipos modernos están dotados de excelentes circuitos y filtros para distribuir la corriente eléctrica en su interior, aunque toda computadora debe protegerse de las variaciones de los voltajes extremos (regulador de voltaje). La alimentación de una computadora necesita normalmente tres líneas: la fase , el neutro y la tierra . El polo a tierra no evita el daño en una computadora, sino que protege al operador de ella.
5. Es importante orientar correctamente la posición de fase y neutro en el enchufe, para que los componentes de protección operen adecuadamente: la ranura pequeña debe recibir la fase y la ranura grande el neutro. El agujero redondo es para la conexión a tierra.

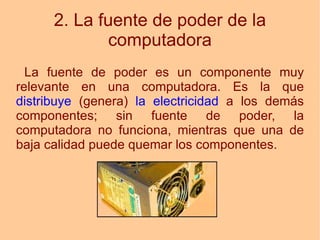

6. 2. La fuente de poder de la computadora La fuente de poder es un componente muy relevante en una computadora. Es la que distribuye (genera) la electricidad a los demás componentes; sin fuente de poder, la computadora no funciona, mientras que una de baja calidad puede quemar los componentes.

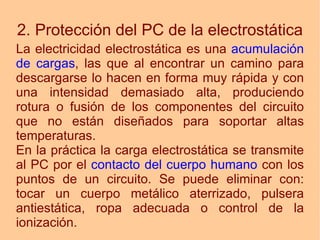

17. 2. Protección del PC de la electrostática La electricidad electrostática es una acumulación de cargas , las que al encontrar un camino para descargarse lo hacen en forma muy rápida y con una intensidad demasiado alta, produciendo rotura o fusión de los componentes del circuito que no están diseñados para soportar altas temperaturas. En la práctica la carga electrostática se transmite al PC por el contacto del cuerpo humano con los puntos de un circuito. Se puede eliminar con: tocar un cuerpo metálico aterrizado, pulsera antiestática, ropa adecuada o control de la ionización.
18. MÓDULO D3: PROTECCIÓN ELÉCTRICA DE LA INFORMACIÓN
19. 1. Reguladores de voltaje Un regulador de voltaje protege al PC de bajas de tensión y sobre tensiones. Además, los reguladores de buena calidad incluyen supresores de picos y filtros que eliminan la interferencia electromagnética. Las bajas de tensión continuas producen errores en los archivos de datos (pérdida) y fallas o daños en los componentes eléctricos.
20. 2. Unidad de respaldo de energía Una UPS cuenta con baterías en el caso de un corte de energía, lo que le permite al PC seguir trabajando durante algunos minutos. Ese tiempo es suficiente para almacenar los archivos abiertos, cerrar los programas y apagar el PC correctamente. Algunas UPS incluyen, también, supresores de picos, filtros para el ruido y pueden manejar las bajas de tensión.
21. 3. Supresor de transitorios Un supresor de transitorios es un dispositivo que se encarga de limitar picos de voltaje que puedan estar montados sobre la señal de 50-60 Hz. Estos picos pueden ser provocados por descargas atmosféricas o por eventos presentados en la red de alimentación. Generalmente son los que ocasionan efectos irreversibles en equipos electrónicos.
