El documento describe diferentes tipos de mecanismos, incluyendo engranajes, poleas, cigüeñales, levas, bielas, manivelas, sistemas articulados, ruedas helicoidales y excéntricas. Explica cómo estos mecanismos transmiten movimiento y fuerza de un componente a otro dentro de máquinas y mecanismos. También proporciona ejemplos de dónde podemos encontrar estos mecanismos, como en motores de autos, prensas, trenes y robots.

1. Mecanismos 8°B Sebastian Garcia Esteban DJ Fuentes Colegio San Gabriel Arcángel

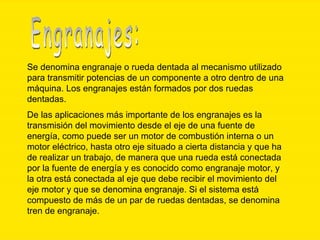

2. Se denomina engranaje o rueda dentada al mecanismo utilizado para transmitir potencias de un componente a otro dentro de una máquina. Los engranajes están formados por dos ruedas dentadas. De las aplicaciones más importante de los engranajes es la transmisión del movimiento desde el eje de una fuente de energía, como puede ser un motor de combustión interna o un motor eléctrico, hasta otro eje situado a cierta distancia y que ha de realizar un trabajo, de manera que una rueda está conectada por la fuente de energía y es conocido como engranaje motor, y la otra está conectada al eje que debe recibir el movimiento del eje motor y que se denomina engranaje. Si el sistema está compuesto de más de un par de ruedas dentadas, se denomina tren de engranaje. Engranajes:

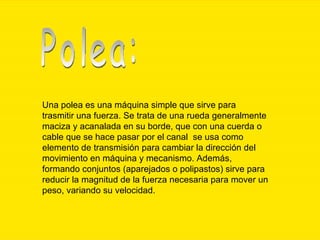

3. Una polea es una máquina simple que sirve para trasmitir una fuerza. Se trata de una rueda generalmente maciza y acanalada en su borde, que con una cuerda o cable que se hace pasar por el canal se usa como elemento de transmisión para cambiar la dirección del movimiento en máquina y mecanismo. Además, formando conjuntos (aparejados o polipastos) sirve para reducir la magnitud de la fuerza necesaria para mover un peso, variando su velocidad. Polea:

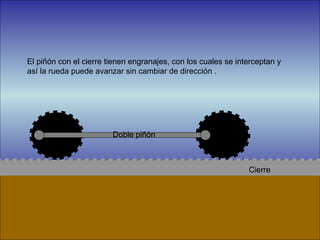

4. Cierre El piñón con el cierre tienen engranajes, con los cuales se interceptan y así la rueda puede avanzar sin cambiar de dirección . Doble piñón

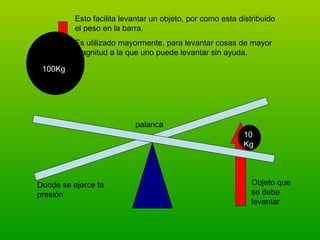

5. palanca Donde se ejerce la presión Objeto que se debe levantar Esto facilita levantar un objeto, por como esta distribuido el peso en la barra. Es utilizado mayormente, para levantar cosas de mayor magnitud a la que uno puede levantar sin ayuda. 100Kg 10Kg

6. cigüeñal El cigüeñal en esencia es un elemento estructural del motor (funciona en conjunto con la leva) y hace girar una rueda.

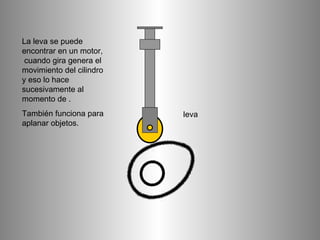

7. leva La leva se puede encontrar en un motor, cuando gira genera el movimiento del cilindro y eso lo hace sucesivamente al momento de . También funciona para aplanar objetos.

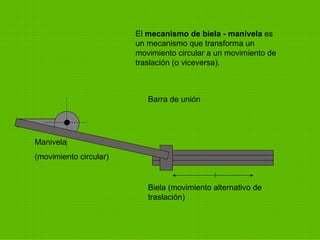

8. Manivela (movimiento circular) Biela (movimiento alternativo de traslación) Barra de unión El mecanismo de biela - manivela es un mecanismo que transforma un movimiento circular a un movimiento de traslación (o viceversa).

9. brazo articulado Los sistemas articulados son aquellos compuestos por diferentes elementos mecánicos.

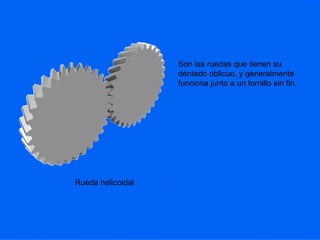

10. Son las ruedas que tienen su dentado oblicuo, y generalmente funciona junto a un tornillo sin fin. Rueda helicoidal

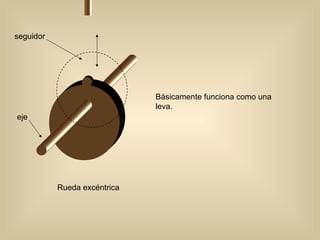

11. Rueda excéntrica eje seguidor Básicamente funciona como una leva.

12. La Relacion De Transmición. - Podemos hablar de relación de transmisión, cuando el sistema entra un movimiento de giro y sale un movimiento de giro. Se define como: RT= rpm salida = ns rpm entrada ne RT= relación de transmisión rpm= revolución por minuto ns= revolución por minuto de salida ne= revolución por minuto de entrada

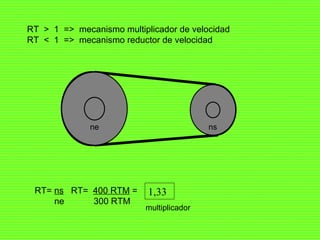

13. RT > 1 => mecanismo multiplicador de velocidad RT < 1 => mecanismo reductor de velocidad RT= ns RT= 400 RTM = ne 300 RTM 1,33 multiplicador ne ns

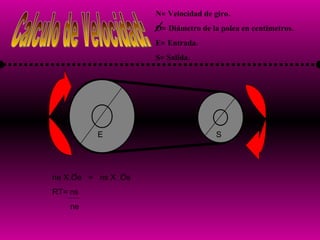

14. N= Velocidad de giro. O= Diámetro de la polea en centímetros. E= Entrada. S= Salida. Calculo de Velocidad: ne X Oe = ns X Os RT= ns ne E S

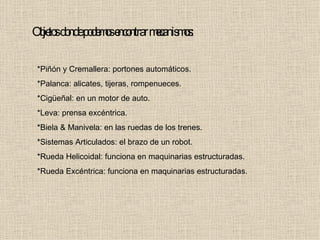

15. Objetos donde podemos encontrar mecanismos: *Piñón y Cremallera: portones automáticos. *Palanca: alicates, tijeras, rompenueces. *Cigüeñal: en un motor de auto. *Leva: prensa excéntrica. *Biela & Manivela: en las ruedas de los trenes. *Sistemas Articulados: el brazo de un robot. *Rueda Helicoidal: funciona en maquinarias estructuradas. *Rueda Excéntrica: funciona en maquinarias estructuradas.
