Este documento describe diferentes mecanismos y máquinas simples de transmisión de movimiento, incluyendo palancas, poleas, polipastos, engranajes, tornillos sin fin, bielas, levas y cigüeñales. Explica cómo cada uno transmite fuerza de manera diferente, ya sea amplificando la fuerza, cambiando la dirección o velocidad del movimiento, o transformando entre movimiento circular y rectilíneo.

1. LOS MECANISMOS LÓPEZ, GUTIÉRREZ, DANIEL 3º C

2. Transmisión Lineal Palanca Polea móvil Polipasto Polea fija

3. Palanca La palanca es una máquina simple compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo, y sirve para transmitir una fuerza. Puede utilizarse para amplificar la fuerza mecánica que se aplica a un objeto, incrementar la distancia recorrida, o su velocidad, en respuesta a la aplicación de una fuerza.

4. Polea Móvil La polea movil no es otra cosa que una polea de gancho conectada a una cuerda que tiene uno de sus extremos anclado a un punto fijo y el otro ( extremo movil ) conectado a un mecanismo de tracción.

5. Polipasto Se llama polipasto a una máquina que se utiliza para levantar o mover una carga con una gran ventaja mecánica, porque se necesita aplicar una fuerza mucho menor al peso que hay que mover. Lleva dos o mas poleas incorporadas para minimizar el esfuerzo.

6. Polea Fija Es una máquina simple que sirve para transmitir una fuerza. Esta constituida por una rueda, generalmente maciza y acanalada en su borde, que, con el concurso de una cuerda o cable que se hace pasar por el canal, se usa como elemento de transmisión para cambiar la dirección del movimiento en máquinas y mecanismos.

7. Transmisión Circular Sistema de poleas con correa Engranajes Ruedas de fricción Tornillo sin fin Sistema de engranajes con cadena

8. Sistema de poleas con correa Trabaja necesariamente como polea fija y, al menos, se une a otra por medio de una correa, que no es otra cosa que un anillo flexible cerrado que abraza ambas poleas. Este tipo de poleas tiene que evitar el deslizamiento de la correa sobre ellas, pues la transmisión de potencia que proporcionan depende directamente de ello

9. Engranajes Es un mecanismo utilizado para transmitir potencia mecánica entre las distintas partes de una máquina. Los engranajes están formados por dos ruedas dentadas, de las cuales a la mayor se le denomina corona y la menor piñón . Un engranaje sirve para transmitir movimiento circular mediante contacto de ruedas dentadas.

10. Ruedas de fricción Se realiza poniendo en contacto dos ruedas, de manera que una, denominada motriz, arrastra a otra llamada conducida, por acción de la fuerza que produce el rozamiento entre ambas. Para poder transmitir el movimiento, las ruedas han de estar en contacto, ejerciendo una cierta presión una sobre la otra.

11. Tornillo sin fin Es una disposición que transmite el movimiento entre ejes que están en ángulo recto. Cada vez que el tornillo sin fin da una vuelta completa, el engranaje avanza un diente.

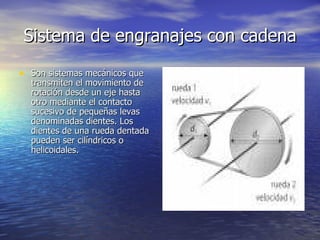

12. Sistema de engranajes con cadena Son sistemas mecánicos que transmiten el movimiento de rotación desde un eje hasta otro mediante el contacto sucesivo de pequeñas levas denominadas dientes. Los dientes de una rueda dentada pueden ser cilíndricos o helicoidales.

13. Transformación de movimiento circular en rectilíneo Piñón-cremallera Manivela-torno Tornillo tuerca

14. Piñón-cremallera Tiene por finalidad la transformación de un movimiento de rotación o circular (piñón) en un movimiento rectilíneo (cremallera) o viceversa. Este mecanismo como su mismo nombre indica está formado por dos elementos componentes que son el piñón y la cremallera.

15. Manivela-torno Cuando se incorporan varias manivelas a un eje, éste se denomina cigüeñal. Conjunto de máquinas herramienta que permiten mecanizar piezas de forma geométrica de revolución.

16. Tornillo-tuerca Se emplea en la conversión de un movimiento giratorio en uno lineal continuo cuando sea necesaria una fuerza de apriete o una desmultiplicación muy grandes.

17. Transformación de movimiento circular en rectilíneo alternativo Biela-manivela Leva Cigüeñal Excéntrica

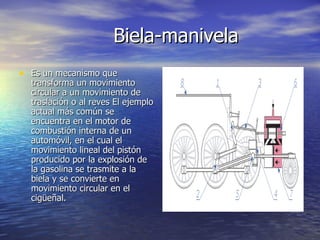

18. Biela-manivela Es un mecanismo que transforma un movimiento circular a un movimiento de traslación o al reves El ejemplo actual más común se encuentra en el motor de combustión interna de un automóvil, en el cual el movimiento lineal del pistón producido por la explosión de la gasolina se trasmite a la biela y se convierte en movimiento circular en el cigüeñal.

19. Leva Una leva es un elemento mecánico hecho de algún material (madera, metal, plástico, etc.). Que va sujeto a un eje y tiene un contorno con forma especial. De este modo, el giro del eje hace que el perfil o contorno de la leva toque, mueva, empuje o conecte una pieza conocida como seguidor .

20. Cigüeñal Es un elemento estructural del motor. Transforma el movimiento de los pistones en movimiento rotatorio, que luego pasa a las ruedas a través de la transmisión. Normalmente se fabrican de aleaciones capaces de soportar los esfuezos a los que se ven sometidos y pueden tener perforaciones y conductos para el paso de lubricante.

21. Excéntrica Permite obtener un movimiento giratorio continuo a partir de uno oscilante, o también, obtener un movimiento oscilante a partir de uno giratorio continuo. Se puede encontrar en las máquinas de coser (para obtener el movimiento giratorio necesario en la máquina a partir del oscilante del pie).
