El documento proporciona requisitos y especificaciones para la instalación de medidores de gas individuales y baterías de medidores de hasta 10m3/h. Debe asegurarse que los medidores se instalen en nichos de material incombustible con puertas que se abran hacia afuera y tengan ventilación adecuada. Asimismo, se deben respetar distancias mínimas de seguridad respecto a otras instalaciones.

1. MEDIDORES INDIVIDUALES
 Ubicación: sobre L.O.E.
 Puertas de los nichos:
 Llave de cuadro 6.35mm
 Material: chapa de hierro
espesor mínimo 1,27mm.
 Debe ser resistente e
indeformable con estampa
L.O.E. en relieve “GAS” (altura
mínima 40mm).

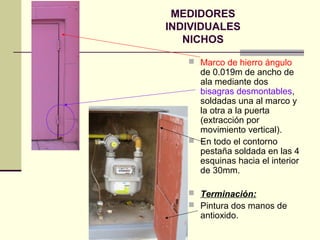

2. MEDIDORES
INDIVIDUALES
NICHOS
 Marco de hierro ángulo
de 0.019m de ancho de
ala mediante dos
bisagras desmontables,
soldadas una al marco y
la otra a la puerta
(extracción por
movimiento vertical).
 En todo el contorno
pestaña soldada en las 4
esquinas hacia el interior
de 30mm.
 Terminación:
 Pintura dos manos de
antioxido.

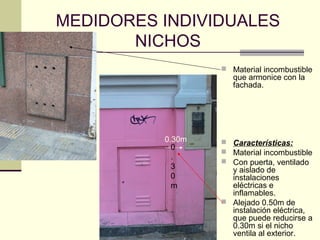

3. MEDIDORES INDIVIDUALES
NICHOS
 Material incombustible
que armonice con la
fachada.
0.30m  Características:
0
 Material incombustible
.
 Con puerta, ventilado
3 y aislado de
0 instalaciones
m eléctricas e
inflamables.
 Alejado 0.50m de
instalación eléctrica,
que puede reducirse a
0.30m si el nicho
ventila al exterior.

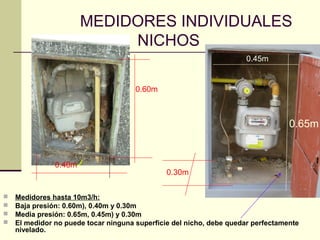

4. MEDIDORES INDIVIDUALES
NICHOS
0.45m
0.60m
0.65m
0.40m
0.30m
 Medidores hasta 10m3/h:
 Baja presión: 0.60m), 0.40m y 0.30m
 Media presión: 0.65m, 0.45m) y 0.30m
 El medidor no puede tocar ninguna superficie del nicho, debe quedar perfectamente
nivelado.

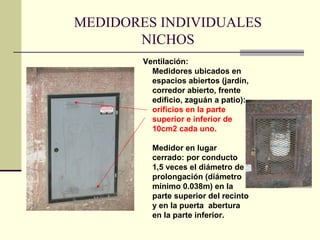

5. MEDIDORES INDIVIDUALES
NICHOS
Ventilación:
Medidores ubicados en
espacios abiertos (jardín,
corredor abierto, frente
edificio, zaguán a patio):
orificios en la parte
superior e inferior de
10cm2 cada uno.
Medidor en lugar
cerrado: por conducto
1,5 veces el diámetro de
prolongación (diámetro
mínimo 0.038m) en la
parte superior del recinto
y en la puerta abertura
en la parte inferior.

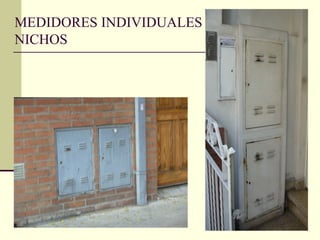

6. MEDIDORES INDIVIDUALES
NICHOS

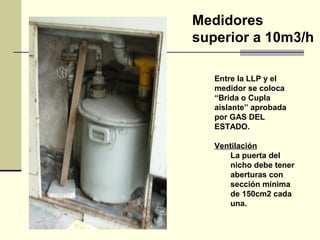

7. Medidores
superior a 10m3/h
Entre la LLP y el
medidor se coloca
“Brida o Cupla
aislante” aprobada
por GAS DEL
ESTADO.
Ventilación
La puerta del
nicho debe tener
aberturas con
sección mínima
de 150cm2 cada
una.

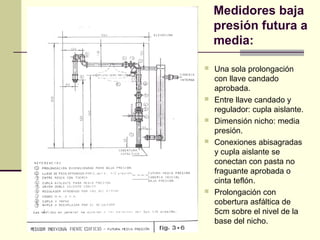

8. Medidores baja
presión futura a
media:
 Una sola prolongación
con llave candado
aprobada.
 Entre llave candado y
regulador: cupla aislante.
 Dimensión nicho: media
presión.
 Conexiones abisagradas
y cupla aislante se
conectan con pasta no
fraguante aprobada o
cinta teflón.
 Prolongación con
cobertura asfáltica de
5cm sobre el nivel de la
base del nicho.

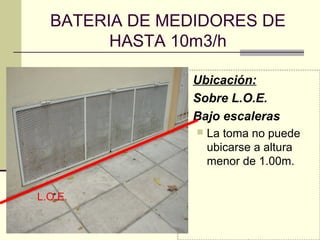

9. BATERIA DE MEDIDORES DE
HASTA 10m3/h
 Ubicación:
 Sobre L.O.E.
 Bajo escaleras
 La toma no puede
ubicarse a altura
menor de 1.00m.
L.O.E.

10. BATERIA DE MEDIDORES DE
HASTA 10m3/h
Batería en patio abierto
Acceso directo desde el exterior,
sin pertenecer a ningún
departamento o local.
Construido tipo armario con
puertas incombustibles.
0.45m
Ventilación:
Parte superior 1,5 veces el diámetro
de la prolongación (mínimo 0.10m).
Entrada de aire parte inferior,
sección idem parte superior.
Espacio libre al frente mínimo
0.60m
0.60m
Profundidad mínima 0.45m

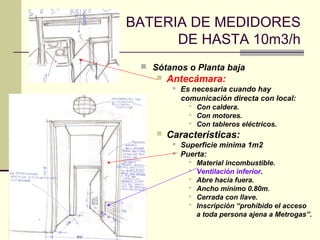

11. BATERIA DE MEDIDORES
DE HASTA 10m3/h
 Sótanos o Planta baja
 Antecámara:
 Es necesaria cuando hay
comunicación directa con local:
 Con caldera.
 Con motores.
 Con tableros eléctricos.
 Características:
 Superficie mínima 1m2
 Puerta:
 Material incombustible.
 Ventilación inferior.
 Abre hacia fuera.
 Ancho mínimo 0.80m.
 Cerrada con llave.
 Inscripción “prohibido el acceso
a toda persona ajena a Metrogas”.

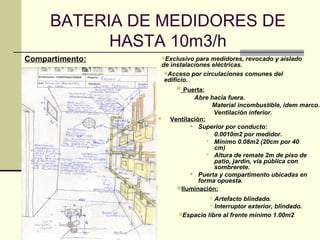

12. BATERIA DE MEDIDORES DE
HASTA 10m3/h
Compartimento: Exclusivo para medidores, revocado y aislado
de instalaciones eléctricas.
Acceso por circulaciones comunes del
edificio.
 Puerta:
Abre hacia fuera.
Material incombustible, idem marco.
Ventilación inferior.
 Ventilación:
 Superior por conducto:
 0.0010m2 por medidor.
 Mínimo 0.08m2 (20cm por 40
cm)
 Altura de remate 2m de piso de
patio, jardín, vía pública con
sombrerete.
 Puerta y compartimento ubicadas en
forma opuesta.
Iluminación:
Artefacto blindado.
Interruptor exterior, blindado.
Espacio libre al frente mínimo 1.00m2

13. Montante BATERIA DE MEDIDORES DE
de la
cañería HASTA 10m3/h
interna
 Montante de la
prolongación
domiciliaria
•Barral
M
o
n
•Grapa de t
sujeción a
n
t

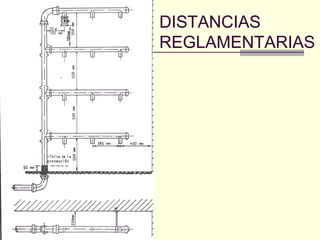

14. DISTANCIAS
REGLAMENTARIAS

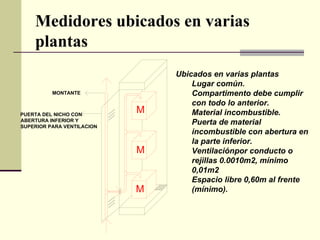

15. Medidores ubicados en varias
plantas
Ubicados en varias plantas
Lugar común.
MONTANTE Compartimento debe cumplir
con todo lo anterior.
PUERTA DEL NICHO CON
M Material incombustible.
ABERTURA INFERIOR Y
SUPERIOR PARA VENTILACION
Puerta de material
incombustible con abertura en
la parte inferior.
M Ventilaciónpor conducto o
rejillas 0.0010m2, mínimo
0,01m2
Espacio libre 0,60m al frente
M (mínimo).
