El documento proporciona información sobre el diseño y especificaciones de desagües para diferentes artefactos sanitarios. Detalla los requerimientos de desagües primarios y secundarios, incluyendo diámetros, materiales y pendientes requeridas. También cubre especificaciones para desagües de mingitorios, lavabos, lavaderos, piletas de lavar y otros elementos.

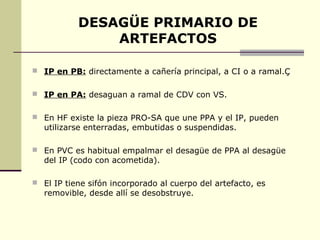

2. DESAGÜE PRIMARIO DE
ARTEFACTOS
 IP en PB: directamente a cañería principal, a CI o a ramal.Ç
 IP en PA: desaguan a ramal de CDV con VS.
 En HF existe la pieza PRO-SA que une PPA y el IP, pueden
utilizarse enterradas, embutidas o suspendidas.
 En PVC es habitual empalmar el desagüe de PPA al desagüe
del IP (codo con acometida).
 El IP tiene sifón incorporado al cuerpo del artefacto, es
removible, desde allí se desobstruye.

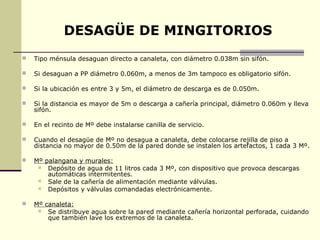

3. DESAGÜE DE MINGITORIOS
 Tipo ménsula desaguan directo a canaleta, con diámetro 0.038m sin sifón.
 Si desaguan a PP diámetro 0.060m, a menos de 3m tampoco es obligatorio sifón.
 Si la ubicación es entre 3 y 5m, el diámetro de descarga es de 0.050m.
 Si la distancia es mayor de 5m o descarga a cañería principal, diámetro 0.060m y lleva
sifón.
 En el recinto de Mº debe instalarse canilla de servicio.
 Cuando el desagüe de Mº no desagua a canaleta, debe colocarse rejilla de piso a
distancia no mayor de 0.50m de la pared donde se instalen los artefactos, 1 cada 3 Mº.
 Mº palangana y murales:
 Depósito de agua de 11 litros cada 3 Mº, con dispositivo que provoca descargas
automáticas intermitentes.
 Sale de la cañería de alimentación mediante válvulas.
 Depósitos y válvulas comandadas electrónicamente.
 Mº canaleta:
 Se distribuye agua sobre la pared mediante cañería horizontal perforada, cuidando
que también lave los extremos de la canaleta.

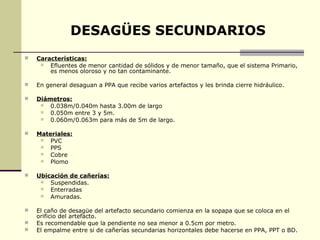

5. DESAGÜES SECUNDARIOS
 Características:
 Efluentes de menor cantidad de sólidos y de menor tamaño, que el sistema Primario,
es menos oloroso y no tan contaminante.
 En general desaguan a PPA que recibe varios artefactos y les brinda cierre hidráulico.
 Diámetros:
 0.038m/0.040m hasta 3.00m de largo
 0.050m entre 3 y 5m.
 0.060m/0.063m para más de 5m de largo.
 Materiales:
 PVC
 PPS
 Cobre
 Plomo
 Ubicación de cañerías:
 Suspendidas.
 Enterradas
 Amuradas.
 El caño de desagüe del artefacto secundario comienza en la sopapa que se coloca en el
orificio del artefacto.
 Es recomendable que la pendiente no sea menor a 0.5cm por metro.
 El empalme entre si de cañerías secundarias horizontales debe hacerse en PPA, PPT o BD.

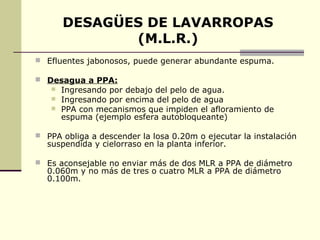

6. DESAGÜES DE LAVARROPAS
(M.L.R.)
 Efluentes jabonosos, puede generar abundante espuma.
 Desagua a PPA:
 Ingresando por debajo del pelo de agua.
 Ingresando por encima del pelo de agua
 PPA con mecanismos que impiden el afloramiento de
espuma (ejemplo esfera autobloqueante)
 PPA obliga a descender la losa 0.20m o ejecutar la instalación
suspendida y cielorraso en la planta inferior.
 Es aconsejable no enviar más de dos MLR a PPA de diámetro
0.060m y no más de tres o cuatro MLR a PPA de diámetro
0.100m.

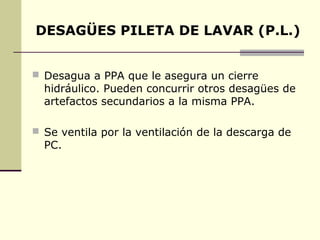

7. DESAGÜES PILETA DE LAVAR (P.L.)
 Desagua a PPA que le asegura un cierre
hidráulico. Pueden concurrir otros desagües de
artefactos secundarios a la misma PPA.
 Se ventila por la ventilación de la descarga de
PC.

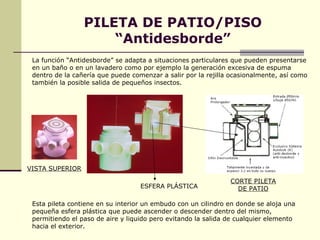

8. PILETA DE PATIO/PISO
“Antidesborde”
La función “Antidesborde” se adapta a situaciones particulares que pueden presentarse
en un baño o en un lavadero como por ejemplo la generación excesiva de espuma
dentro de la cañería que puede comenzar a salir por la rejilla ocasionalmente, así como
también la posible salida de pequeños insectos.
VISTA SUPERIOR
CORTE PILETA
ESFERA PLÁSTICA DE PATIO
Esta pileta contiene en su interior un embudo con un cilindro en donde se aloja una
pequeña esfera plástica que puede ascender o descender dentro del mismo,
permitiendo el paso de aire y liquido pero evitando la salida de cualquier elemento
hacia el exterior.

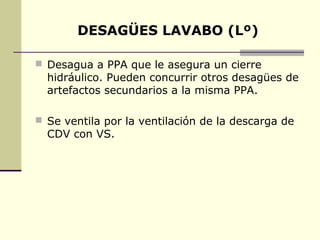

9. DESAGÜES LAVABO (Lº)
 Desagua a PPA que le asegura un cierre
hidráulico. Pueden concurrir otros desagües de
artefactos secundarios a la misma PPA.
 Se ventila por la ventilación de la descarga de
CDV con VS.

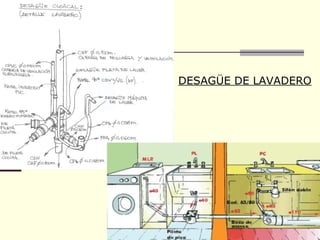

10. DESAGÜE DE LAVADERO

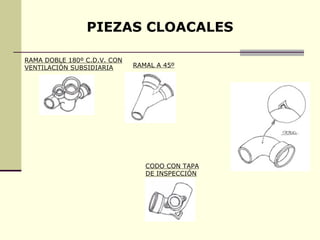

11. PIEZAS CLOACALES
RAMA DOBLE 180º C.D.V. CON
VENTILACIÓN SUBSIDIARIA RAMAL A 45º
CODO CON TAPA
DE INSPECCIÓN

12. DESAGÜE MÁQUINA DE LAVAR Y
PILETA DE LAVAR
P,P,A. Ø 0.060 m
CURVA P,P,A.
DESAGÜE
Ø 0.060 m INODORO
HIDROBRONZ
SIFÓN SALIDA A
CAÑERÍA
PRINCIPAL

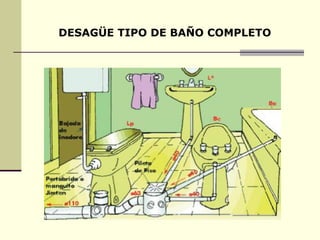

13. DESAGÜE TIPO DE BAÑO COMPLETO

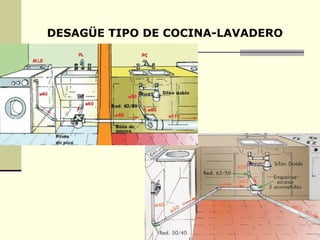

14. DESAGÜE TIPO DE COCINA-LAVADERO

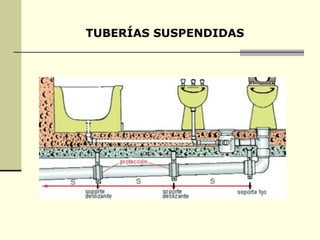

15. TUBERÍAS SUSPENDIDAS

16. PLANTA DE TECHOS

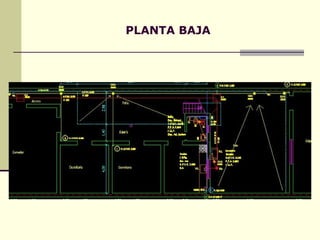

17. PLANTA BAJA
