El documento proporciona información sobre la ubicación, capacidad y especificaciones técnicas de los reguladores de gas y sus nichos. Los reguladores se ubican sobre la línea de entrada de gas de media presión y su capacidad depende del caudal requerido. Los nichos tienen puertas con cerradura, ventilación independiente del regulador, y dimensiones mínimas para la abertura superior e inferior. En edificios con más de 5 unidades se colocan dos reguladores, uno de reserva.

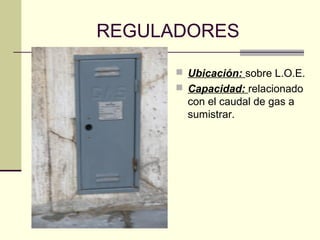

2. REGULADORES
 Ubicación: sobre L.O.E.
 Capacidad: relacionado
con el caudal de gas a
sumistrar.

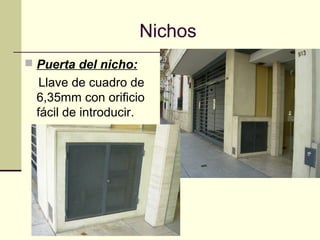

3. Nichos
 Puerta del nicho:
Llave de cuadro de
6,35mm con orificio
fácil de introducir.

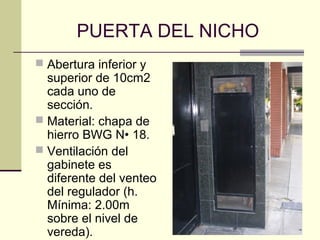

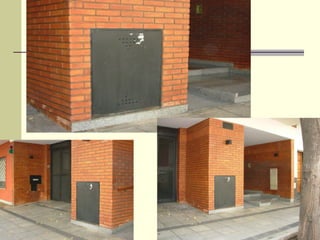

4. PUERTA DEL NICHO
 Abertura inferior y
superior de 10cm2
cada uno de
sección.
 Material: chapa de
hierro BWG N• 18.
 Ventilación del
gabinete es
diferente del venteo
del regulador (h.
Mínima: 2.00m
sobre el nivel de
vereda).

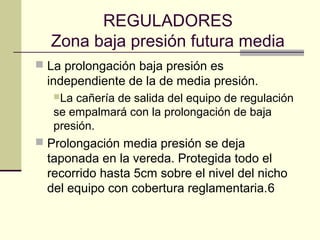

6. REGULADORES
Zona baja presión futura media
 La prolongación baja presión es
independiente de la de media presión.
La cañería de salida del equipo de regulación
se empalmará con la prolongación de baja
presión.
 Prolongación media presión se deja
taponada en la vereda. Protegida todo el
recorrido hasta 5cm sobre el nivel del nicho
del equipo con cobertura reglamentaria.6

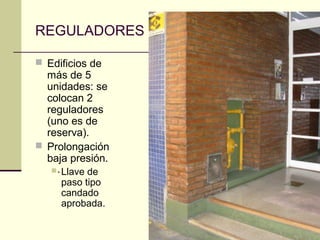

7. REGULADORES
 Edificios de
más de 5
unidades: se
colocan 2
reguladores
(uno es de
reserva).
 Prolongación
baja presión.
 . Llave de
paso tipo
candado
aprobada.

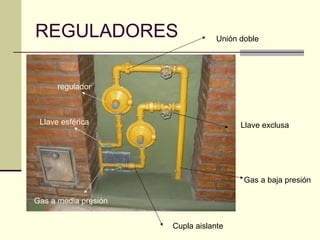

8. REGULADORES Unión doble
regulador
Llave esférica Llave exclusa
Gas a baja presión
Gas a media presión
Cupla aislante

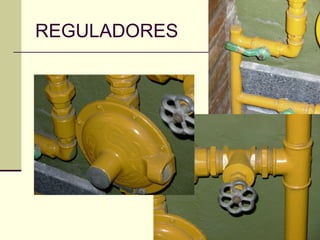

9. REGULADORES

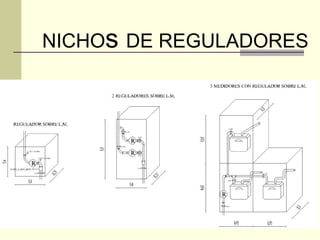

10. NICHOs DE REGULADORES
