El documento describe diferentes artefactos de gas para calefacción y producción de agua caliente, incluyendo sus características, instalación y ventajas/desventajas. Se detalla el funcionamiento y colocación de calefones, termotanques, calderas de alta recuperación y cocinas a gas.

1. ARTEFACTOS DE GAS
• Instalación de Artefactos:
La colocación de los artefactos están sujetos a determinadas normas especificas
y su ejecución es controlada por organismos oficiales (Gas del Estado, O.S.N., etc.)
Para que un artefacto a gas se pueda colocar, debe cumplir con los siguientes
requisitos:
.Ser aprobado por Gas del Estado y llevar en un lugar visible el numero
de matricula correspondiente para su identificación.
.Que no ofrezca peligro a las personas o a la propiedad.
.Que no este expuesto a corriente de aire que puedan apagar las llamas
de los quemadores.
.Que el local sea amplio para dar aire necesario sin enrarecer el ambiente.
Numero de matricula de
aprobación

2. Conexión de artefactos
Para conectar dichos artefactos a gas
existen dos formas:
. Rígidas: Mediante unión doble, debe quedar en lugar
accesible a herramientas comunes.
. Flexibles: Serán metálicas y aprobadas por Gas del Estado.
Los artefactos deberán quedar fijados sin posibilidad de
movimiento. En general son de cobre y la longitud de la misma
no debe exceder de 0.5m.
Los artefactos de tiro balanceado son aptos para ser ubicados
en cualquier ambiente. Los artefactos de tiro natural no podrán
ubicarse en dormitorios ni baños. La salida de los gases
quemados debe efectuarse a mas de 0.50m de distancia de
cualquier abertura.

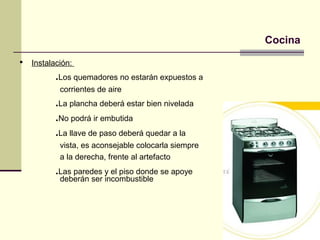

3. Cocina
 Instalación:
.Los quemadores no estarán expuestos a
corrientes de aire
.La plancha deberá estar bien nivelada
.No podrá ir embutida
.La llave de paso deberá quedar a la
vista, es aconsejable colocarla siempre
a la derecha, frente al artefacto
.Las paredes y el piso donde se apoye
deberán ser incombustible

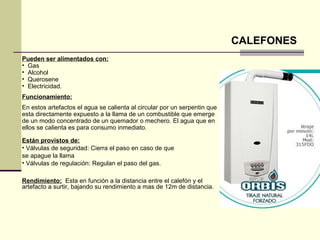

4. CALEFONES
Pueden ser alimentados con:
• Gas
• Alcohol
• Querosene
• Electricidad.
Funcionamiento:
En estos artefactos el agua se calienta al circular por un serpentin que
esta directamente expuesto a la llama de un combustible que emerge
de un modo concentrado de un quemador o mechero. El agua que en
ellos se calienta es para consumo inmediato.
Están provistos de:
• Válvulas de seguridad: Cierra el paso en caso de que
se apague la llama
• Válvulas de regulación: Regulan el paso del gas.
Rendimiento: Esta en función a la distancia entre el calefón y el
artefacto a surtir, bajando su rendimiento a mas de 12m de distancia.

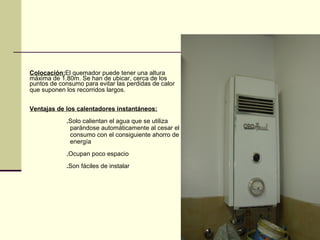

5. Colocación:El quemador puede tener una altura
máxima de 1.80m. Se han de ubicar, cerca de los
puntos de consumo para evitar las perdidas de calor
que suponen los recorridos largos.
Ventajas de los calentadores instantáneos:
.Solo calientan el agua que se utiliza
parándose automáticamente al cesar el
consumo con el consiguiente ahorro de
energía
.Ocupan poco espacio
.Son fáciles de instalar

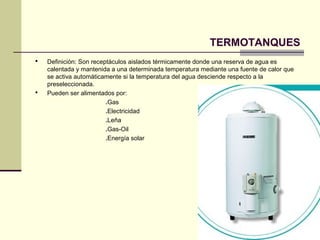

6. TERMOTANQUES
 Definición: Son receptáculos aislados térmicamente donde una reserva de agua es
calentada y mantenida a una determinada temperatura mediante una fuente de calor que
se activa automáticamente si la temperatura del agua desciende respecto a la
preseleccionada.
 Pueden ser alimentados por:
.Gas
.Electricidad
.Leña
.Gas-Oil
.Energía solar

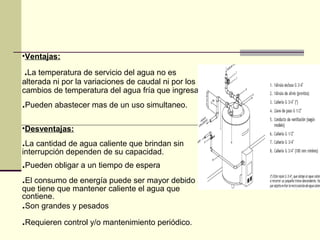

7. •Ventajas:
.La temperatura de servicio del agua no es
alterada ni por la variaciones de caudal ni por los
cambios de temperatura del agua fría que ingresa.
.Pueden abastecer mas de un uso simultaneo.
•Desventajas:
.La cantidad de agua caliente que brindan sin
interrupción dependen de su capacidad.
.Pueden obligar a un tiempo de espera
.El consumo de energía puede ser mayor debido a
que tiene que mantener caliente el agua que
contiene.
.Son grandes y pesados
.Requieren control y/o mantenimiento periódico.

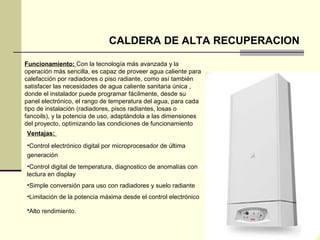

8. CALDERA DE ALTA RECUPERACION
Funcionamiento: Con la tecnología más avanzada y la
operación más sencilla, es capaz de proveer agua caliente para
calefacción por radiadores o piso radiante, como así también
satisfacer las necesidades de agua caliente sanitaria única ,
donde el instalador puede programar fácilmente, desde su
panel electrónico, el rango de temperatura del agua, para cada
tipo de instalación (radiadores, pisos radiantes, losas o
fancoils), y la potencia de uso, adaptándola a las dimensiones
del proyecto, optimizando las condiciones de funcionamiento
Ventajas:
•Control electrónico digital por microprocesador de última
generación
•Control digital de temperatura, diagnostico de anomalías con
lectura en display
•Simple conversión para uso con radiadores y suelo radiante
•Limitación de la potencia máxima desde el control electrónico
•Alto rendimiento.

9. Que artefacto elegirías, Calefón, termotanque o
caldera de alta recuperación?
Situación nº1
•Se trata de una familia tipo, compuesta por el
papá, la mamá y 2 hijos. Los padres trabajan
full-time y dejan a los chicos con una chica que
los cuida, los baña, etc.

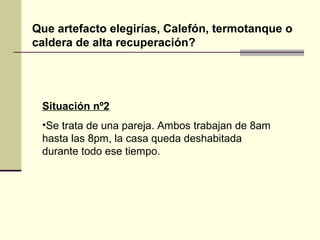

10. Que artefacto elegirías, Calefón, termotanque o
caldera de alta recuperación?
Situación nº2
•Se trata de una pareja. Ambos trabajan de 8am
hasta las 8pm, la casa queda deshabitada
durante todo ese tiempo.

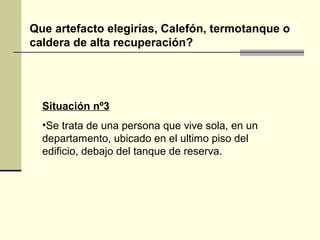

11. Que artefacto elegirías, Calefón, termotanque o
caldera de alta recuperación?
Situación nº3
•Se trata de una persona que vive sola, en un
departamento, ubicado en el ultimo piso del
edificio, debajo del tanque de reserva.

12. Que artefacto elegirías, Calefón, termotanque o
caldera de alta recuperación?
Situación nº4
•En un edificio moderno multifamiliar, se trata de
una familia conformada por los padres y 2 hijos
grandes.
