Modulo1- Curso Capacitacion2016

Curso de Capacitación I
“Instalaciones Internas de gas natural
Módulo 1
Escuela de Arquitectura
Universidad Nacional de la Rioja
Arq. : Juan Carlos González – Año 2016

Combustibles Fósiles
Cuales son:

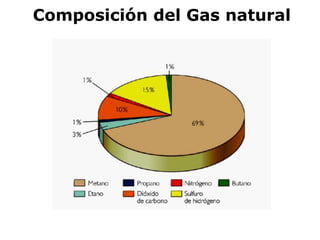

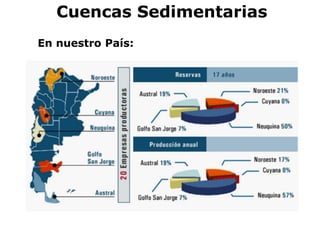

Cuencas Sedimentarias
En nuestro País:

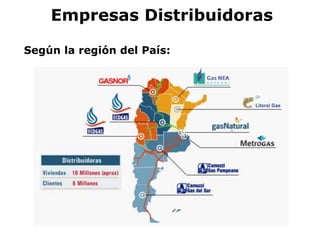

Empresas Distribuidoras
Según la región del País:

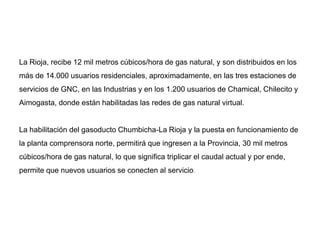

La Rioja, recibe 12 mil metros cúbicos/hora de gas natural, y son distribuidos en los
más de 14.000 usuarios residenciales, aproximadamente, en las tres estaciones de
servicios de GNC, en las Industrias y en los 1.200 usuarios de Chamical, Chilecito y
Aimogasta, donde están habilitadas las redes de gas natural virtual.

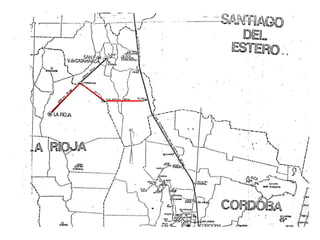

La habilitación del gasoducto Chumbicha-La Rioja y la puesta en funcionamiento de
la planta comprensora norte, permitirá que ingresen a la Provincia, 30 mil metros
cúbicos/hora de gas natural, lo que significa triplicar el caudal actual y por ende,
permite que nuevos usuarios se conecten al servicio.

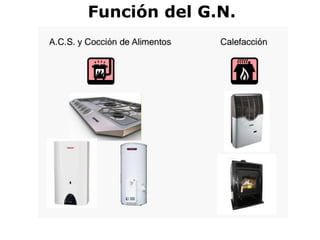

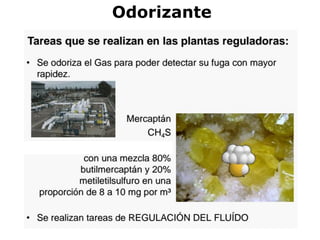

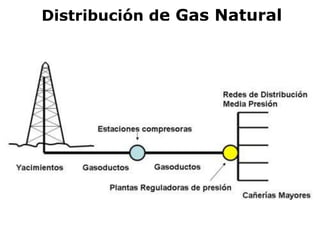

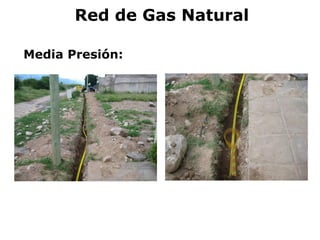

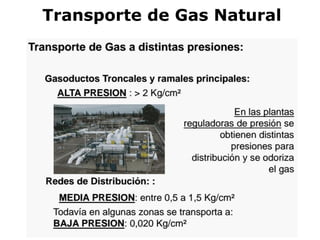

Red de Gas Natural
Media Presión:

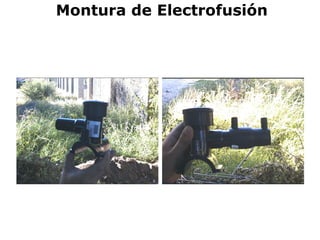

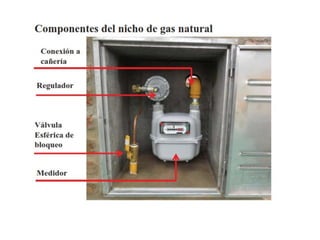

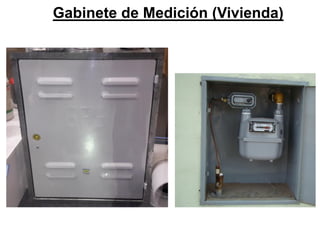

Gabinete de Medición (Vivienda)

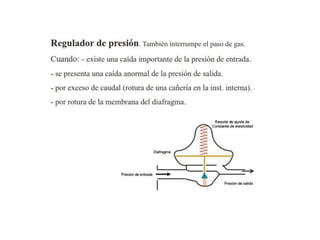

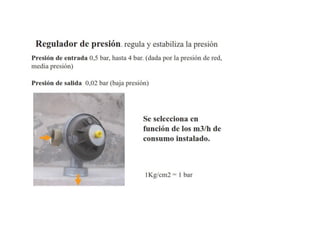

Reguladores de Presión

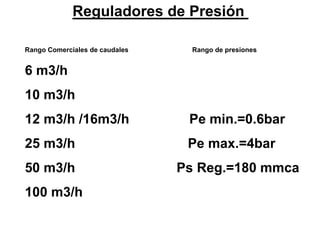

Rango Comerciales de caudales Rango de presiones
6 m3/h
10 m3/h
12 m3/h /16m3/h Pe min.=0.6bar
25 m3/h Pe max.=4bar
50 m3/h Ps Reg.=180 mmca
100 m3/h

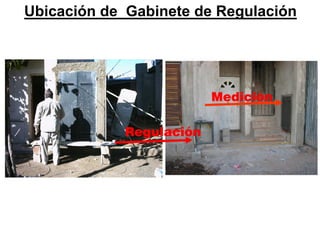

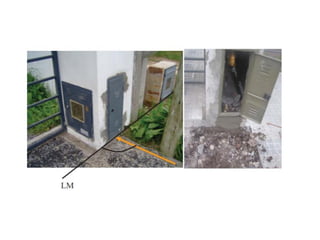

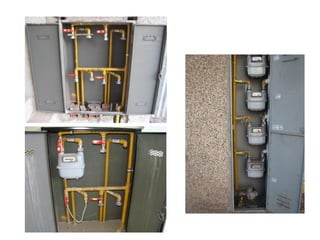

Ubicación de Gabinete de Regulación
Regulación
Medición

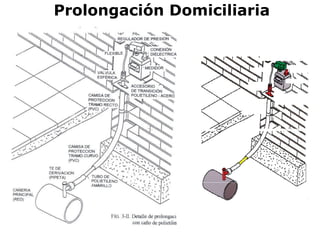

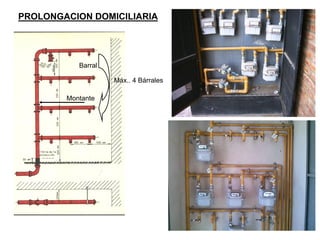

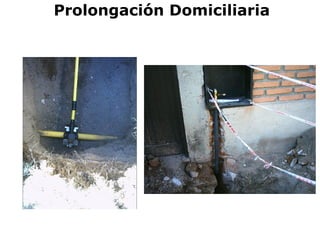

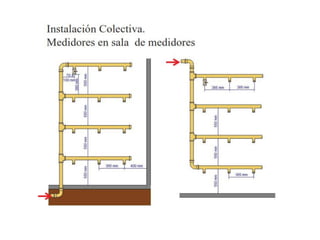

PROLONGACION DOMICILIARIA
Montante
Barral
Máx.. 4 Bárrales

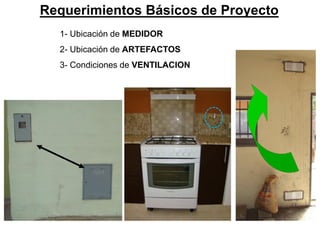

Requerimientos Básicos de Proyecto
1- Ubicación de MEDIDOR
2- Ubicación de ARTEFACTOS
3- Condiciones de VENTILACION

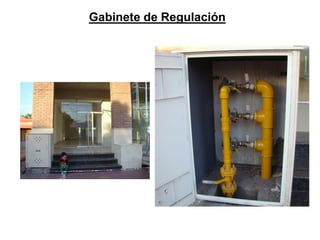

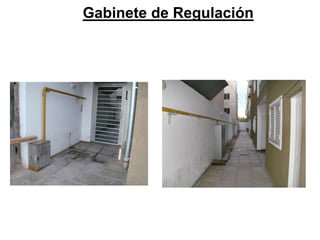

Gabinete de Regulación

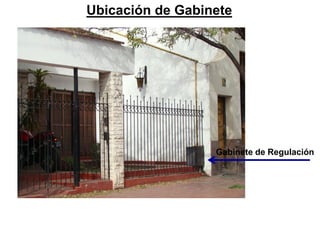

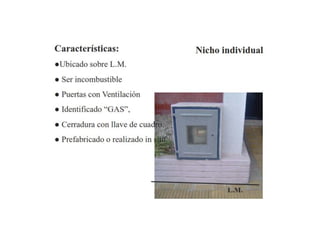

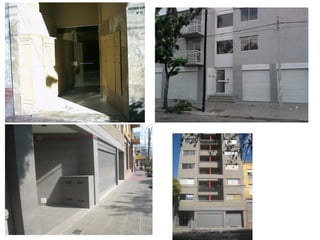

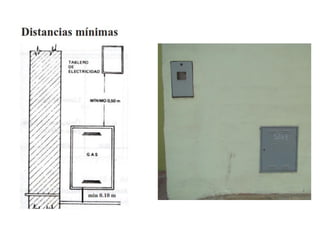

Ubicación de Gabinete

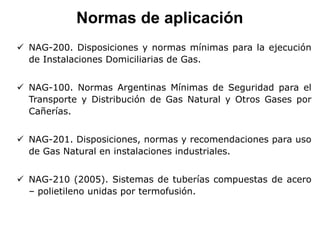

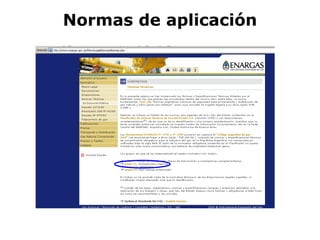

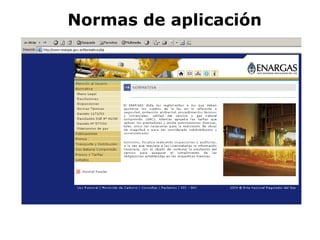

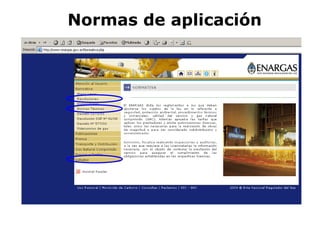

Normas de aplicación
 NAG-200. Disposiciones y normas mínimas para la ejecución
de Instalaciones Domiciliarias de Gas.
 NAG-100. Normas Argentinas Mínimas de Seguridad para el
Transporte y Distribución de Gas Natural y Otros Gases por
Cañerías.
 NAG-201. Disposiciones, normas y recomendaciones para uso
de Gas Natural en instalaciones industriales.
 NAG-210 (2005). Sistemas de tuberías compuestas de acero
– polietileno unidas por termofusión.

Calle :TUCUMANPLANTA BAJA Esc. 1:100
firma del propietario firma del matriculado
INSTALADOR : Juan Gomez - Matricula N° 6568- 1° cat.
PROPIETARIO : Miguel Alfredo Herrera
LOCALIDAD : La Rioja
ENTRE : Tucuman y Mendoza
CALLE : Santa Cruz N° 524
INSTALACION PARA GAS NATURAL

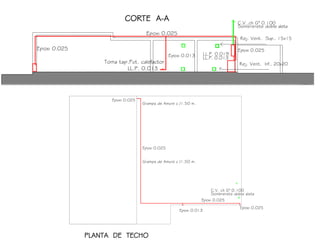

CORTE A-A
Calle:SANTACRUZ
C.V. ch G° 0.100
Sombrerete doble aleta
A
A
Calle:RIONEGRO
Calle : MENDOZA
26.50
Estar-Comedor Baño Dorm.
Dorm.Dorm.
Dorm.Lav.Cocina
Jardin
Epoxi 0.025 Epoxi 0.019
Epoxi 0.013
Rej. Vent. Inf. 30x15
Rej. Vent. Sup.15x15
LL.P. 0.013
2 LL.P. 0.019
Epoxi 0.025
Epoxi 0.019
Epoxi 0.013
Cal. TBO
LL.P. 0.013
2 LL.P. 0.019
Rej. Vent. Sup.15x15
Cal. TBO
19.00
9.00

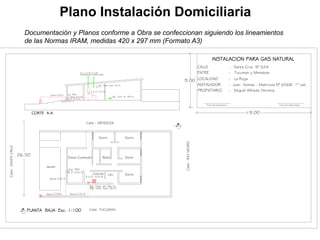

Plano Instalación Domiciliaria
Documentación y Planos conforme a Obra se confeccionan siguiendo los lineamientos

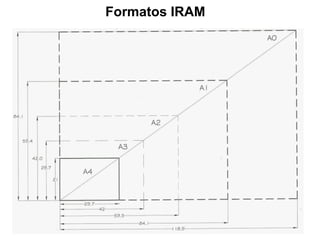

de las Normas IRAM, medidas 420 x 297 mm (Formato A3)

Denominación Símbolo Color
Medidor Rojo
Cocina Rojo
Calefón
Rojo Artefacto
Verde Ventilación
Termotanque
Rojo Artefacto
Verde Ventilación
Calefactor TB
Rojo Artefacto
Verde Ventilación
Llave de Paso Rojo
Cañería
Embutida
Rojo
Cañería
Enterrada
Rojo
Rejillas de
Ventilación
Verde
M

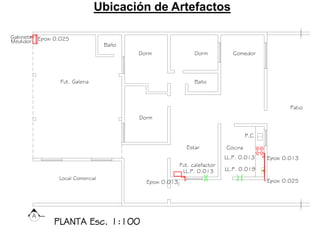

Ubicación de Artefactos
PLANTA Esc. 1:100
Cocina
Dorm
Dorm
Estar
Patio
A
A
P.C
Medidor
Gabinete
Dorm
Baño
Fut. calefactor
Local Comercial
LL.P. 0.013
LL.P. 0.013
LL.P. 0.019
Fut. Galeria
Baño
Comedor
Epoxi 0.025
Epoxi 0.025Epoxi 0.013
Epoxi 0.013
RVI 15x15
RVS15x15
RVI 20x20
RVS15x15

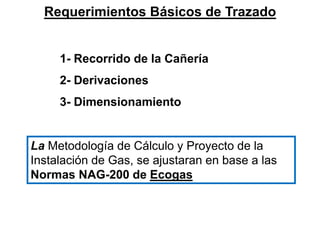

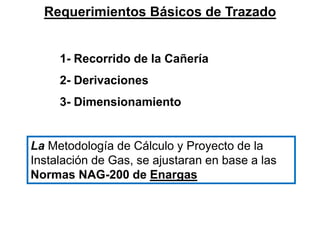

Requerimientos Básicos de Trazado
1- Recorrido de la Cañería
2- Derivaciones

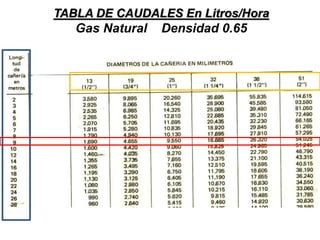

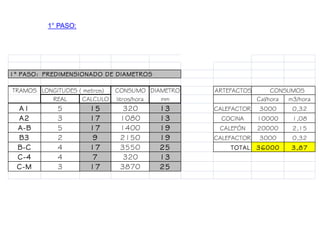

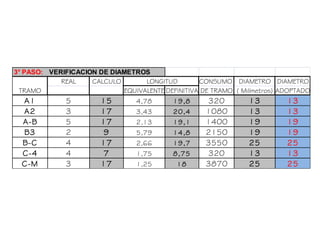

3- Dimensionamiento

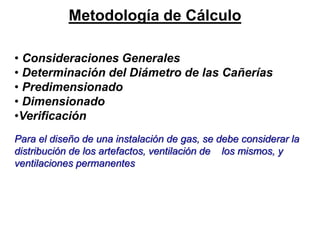

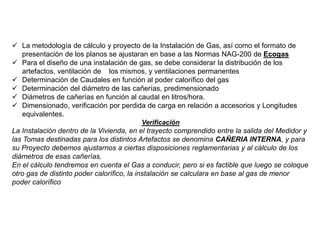

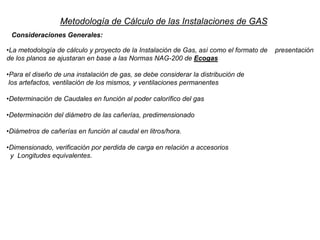

La Metodología de Cálculo y Proyecto de la
Instalación de Gas, se ajustaran en base a las
Normas NAG-200 de Enargas

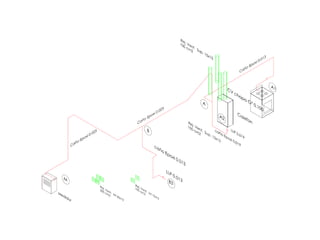

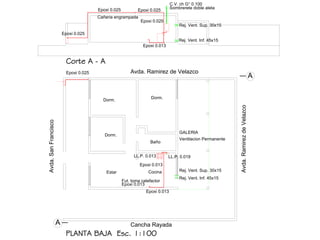

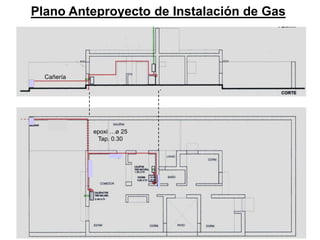

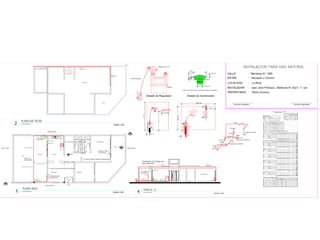

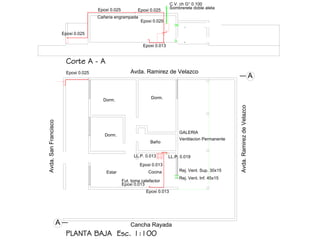

Plano Anteproyecto de Instalación de Gas
Cañería
epoxi …ø 25
Tap. 0.30

A
Rej. Vent. Sup. 30x15
Epoxi 0.013
C.V. ch G° 0.100
Fut. toma calefactor
Dorm.
Dorm.
Dorm.
Baño
CocinaEstar
PLANTA BAJA Esc. 1:100
Cancha Rayada
Avda. Ramirez de Velazco
Avda.RamirezdeVelazco
Avda.SanFrancisco
Ventilacion Permanente
Epoxi 0.025
Epoxi 0.025
Epoxi 0.025
Epoxi 0.013
Epoxi 0.013
Epoxi 0.013
LL.P. 0.019LL.P. 0.013
GALERIA
A

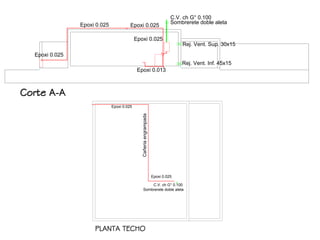

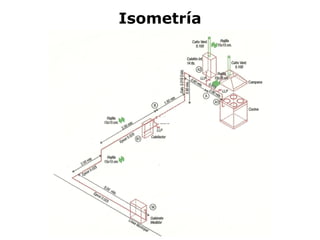

Corte A - A
Cañeria engrampada

C.V. ch G° 0.100
Epoxi 0.025
Epoxi 0.025
Epoxi 0.013
PLANTA TECHO
Epoxi 0.025
Epoxi 0.025
Cañeriaengrampada
C.V. ch G° 0.100
Corte A-A

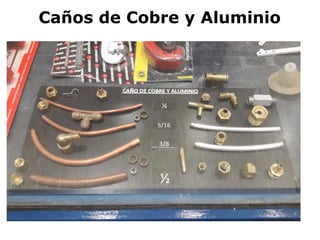

Materiales para Conducción de fluidos
en Instalaciones Domiciliarias

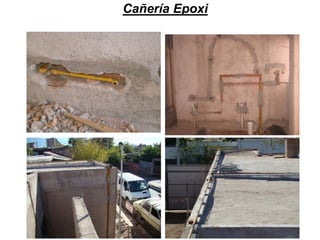

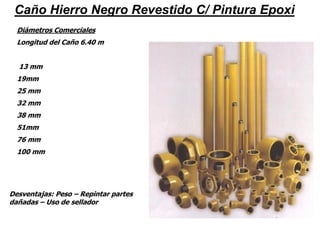

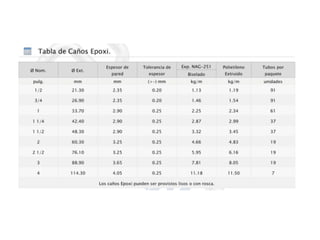

Caño Hierro Negro Revestido C/ Pintura Epoxi
Diámetros Comerciales
Longitud del Caño 6.40 m
13 mm
19mm
25 mm
32 mm
38 mm
51mm
76 mm
100 mm
Desventajas: Peso – Repintar partes
dañadas – Uso de sellador

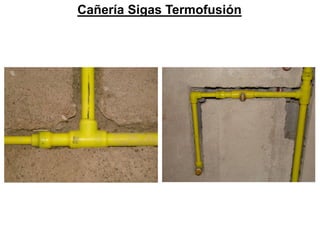

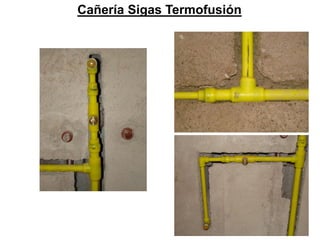

Sigas Termofusión
Ventajas en la Instalación
Diámetros Comerciales
Longitud del Caño 4 m
20 mm
25 mm
32 mm
40 mm
Estructura interna del caño en acero
estructural de 0.8 mm y tubería
externa de polietileno de media
densidad de 2.3 mm

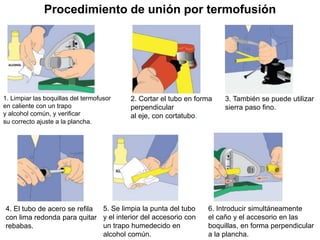

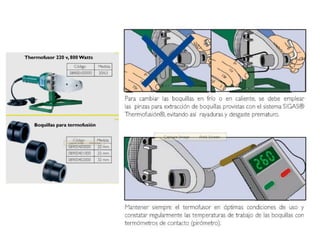

Procedimiento de unión por termofusión
1. Limpiar las boquillas del termofusor
en caliente con un trapo
y alcohol común, y verificar
su correcto ajuste a la plancha.
2. Cortar el tubo en forma
perpendicular
al eje, con cortatubo.
3. También se puede utilizar
sierra paso fino.
4. El tubo de acero se refila
con lima redonda para quitar
rebabas.
5. Se limpia la punta del tubo
y el interior del accesorio con
un trapo humedecido en
alcohol común.
6. Introducir simultáneamente
el caño y el accesorio en las
boquillas, en forma perpendicular
a la plancha.

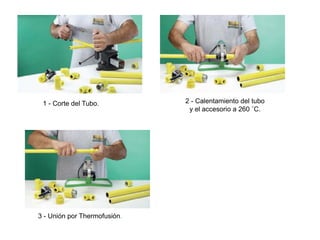

1 - Corte del Tubo. 2 - Calentamiento del tubo
y el accesorio a 260 ˚C.
3 - Unión por Thermofusión.

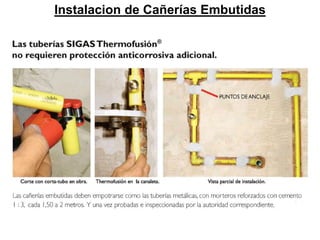

Instalacion de Cañerías Embutidas

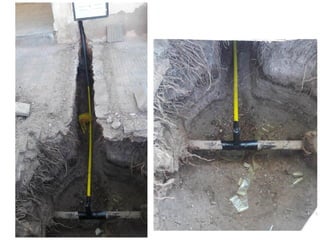

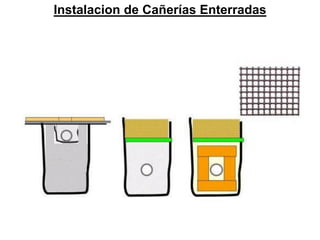

Instalacion de Cañerías Enterradas

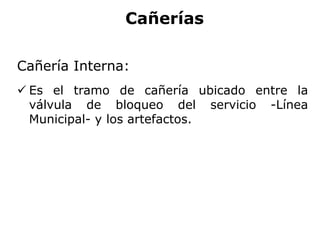

Cañerías
Cañería Interna:
 Es el tramo de cañería ubicado entre la
válvula de bloqueo del servicio -Línea
Municipal- y los artefactos.

Cañerías

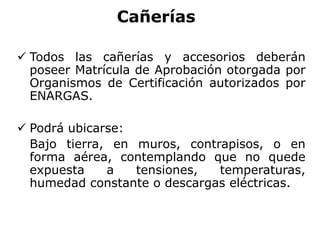

 Todos las cañerías y accesorios deberán
poseer Matrícula de Aprobación otorgada por
Organismos de Certificación autorizados por
ENARGAS.
 Podrá ubicarse:
Bajo tierra, en muros, contrapisos, o en
forma aérea, contemplando que no quede
expuesta a tensiones, temperaturas,
humedad constante o descargas eléctricas.

Cañerías

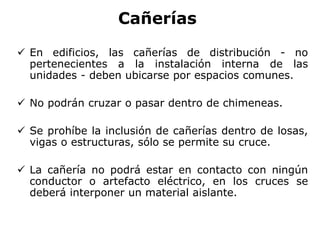

 En edificios, las cañerías de distribución - no
pertenecientes a la instalación interna de las
unidades - deben ubicarse por espacios comunes.
 No podrán cruzar o pasar dentro de chimeneas.
 Se prohíbe la inclusión de cañerías dentro de losas,
vigas o estructuras, sólo se permite su cruce.

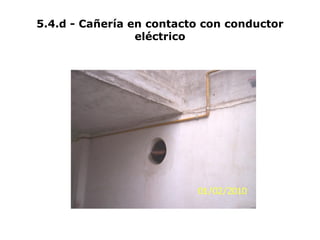

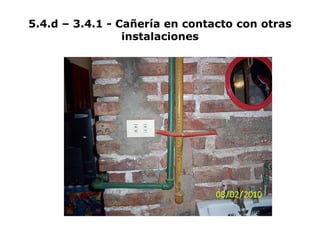

 La cañería no podrá estar en contacto con ningún
conductor o artefacto eléctrico, en los cruces se
deberá interponer un material aislante.

Cañerías

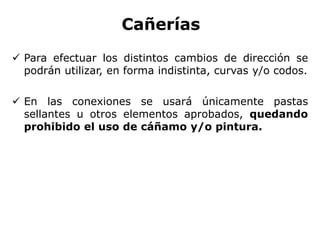

 Para efectuar los distintos cambios de dirección se
podrán utilizar, en forma indistinta, curvas y/o codos.
 En las conexiones se usará únicamente pastas
sellantes u otros elementos aprobados, quedando
prohibido el uso de cáñamo y/o pintura.

Cañerías

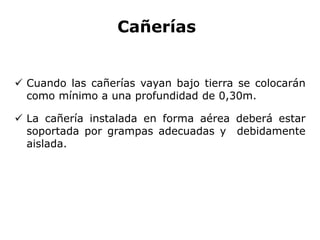

 Cuando las cañerías vayan bajo tierra se colocarán
como mínimo a una profundidad de 0,30m.
 La cañería instalada en forma aérea deberá estar
soportada por grampas adecuadas y debidamente
aislada.

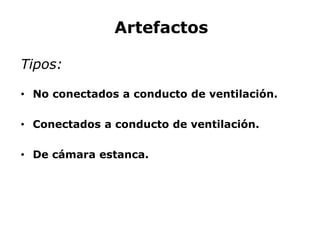

Artefactos
Tipos:
• No conectados a conducto de ventilación.
• Conectados a conducto de ventilación.
• De cámara estanca.

Artefactos

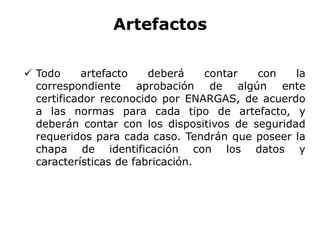

 Todo artefacto deberá contar con la
correspondiente aprobación de algún ente
certificador reconocido por ENARGAS, de acuerdo
a las normas para cada tipo de artefacto, y
deberán contar con los dispositivos de seguridad
requeridos para cada caso. Tendrán que poseer la
chapa de identificación con los datos y
características de fabricación.

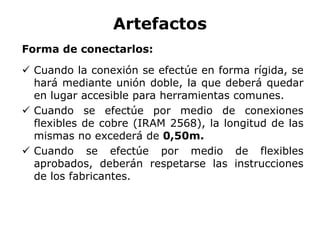

Artefactos
Forma de conectarlos:
 Cuando la conexión se efectúe en forma rígida, se
hará mediante unión doble, la que deberá quedar
en lugar accesible para herramientas comunes.
 Cuando se efectúe por medio de conexiones
flexibles de cobre (IRAM 2568), la longitud de las
mismas no excederá de 0,50m.
 Cuando se efectúe por medio de flexibles
aprobados, deberán respetarse las instrucciones
de los fabricantes.

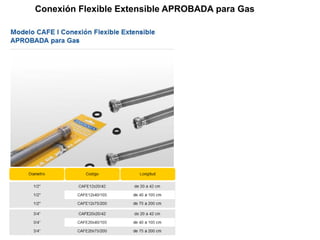

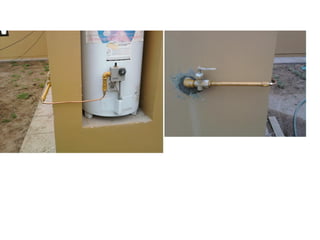

Conexión Flexible Extensible APROBADA para Gas

Artefactos

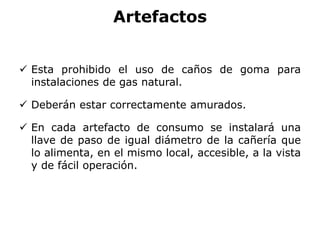

 Esta prohibido el uso de caños de goma para
instalaciones de gas natural.
 Deberán estar correctamente amurados.
 En cada artefacto de consumo se instalará una
llave de paso de igual diámetro de la cañería que
lo alimenta, en el mismo local, accesible, a la vista
y de fácil operación.

Artefactos

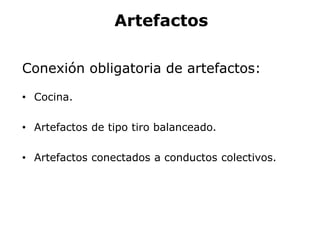

Conexión obligatoria de artefactos:
• Cocina.
• Artefactos de tipo tiro balanceado.
• Artefactos conectados a conductos colectivos.

Artefactos

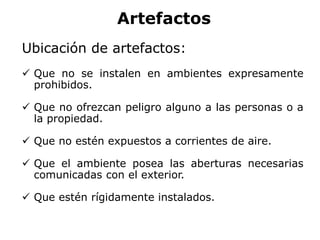

Ubicación de artefactos:
 Que no se instalen en ambientes expresamente
prohibidos.
 Que no ofrezcan peligro alguno a las personas o a
la propiedad.
 Que no estén expuestos a corrientes de aire.
 Que el ambiente posea las aberturas necesarias
comunicadas con el exterior.
 Que estén rígidamente instalados.

Artefactos

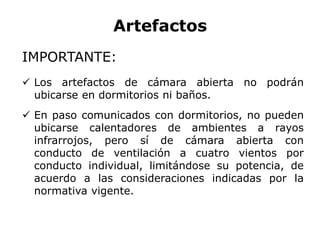

IMPORTANTE:
 Los artefactos de cámara abierta no podrán
ubicarse en dormitorios ni baños.
 En paso comunicados con dormitorios, no pueden
ubicarse calentadores de ambientes a rayos
infrarrojos, pero sí de cámara abierta con
conducto de ventilación a cuatro vientos por
conducto individual, limitándose su potencia, de
acuerdo a las consideraciones indicadas por la
normativa vigente.

Artefactos

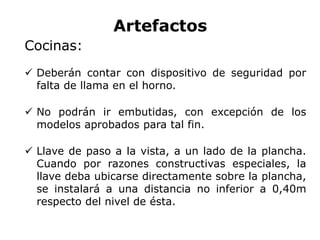

Cocinas:
 Deberán contar con dispositivo de seguridad por
falta de llama en el horno.
 No podrán ir embutidas, con excepción de los
modelos aprobados para tal fin.
 Llave de paso a la vista, a un lado de la plancha.
Cuando por razones constructivas especiales, la
llave deba ubicarse directamente sobre la plancha,
se instalará a una distancia no inferior a 0,40m
respecto del nivel de ésta.

Artefactos

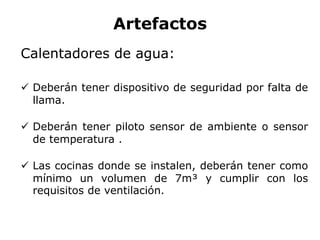

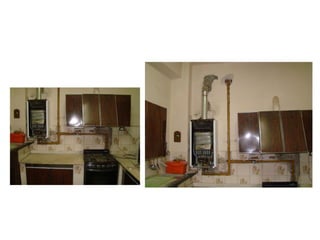

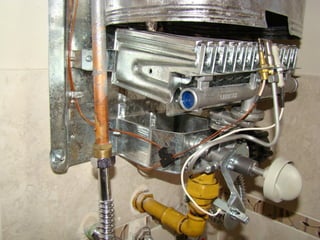

Calentadores de agua:
 Deberán tener dispositivo de seguridad por falta de
llama.

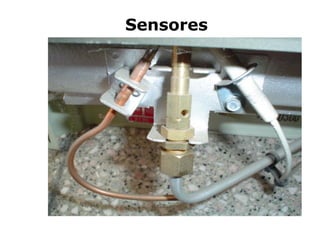

 Deberán tener piloto sensor de ambiente o sensor
de temperatura .
 Las cocinas donde se instalen, deberán tener como
mínimo un volumen de 7m³ y cumplir con los
requisitos de ventilación.

Artefactos

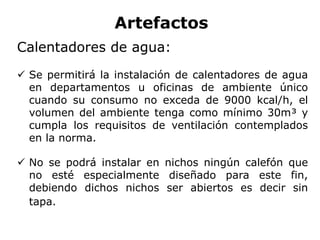

 Se permitirá la instalación de calentadores de agua
en departamentos u oficinas de ambiente único
cuando su consumo no exceda de 9000 kcal/h, el
volumen del ambiente tenga como mínimo 30m³ y
cumpla los requisitos de ventilación contemplados
en la norma.
 No se podrá instalar en nichos ningún calefón que
no esté especialmente diseñado para este fin,
debiendo dichos nichos ser abiertos es decir sin
tapa.

Artefactos

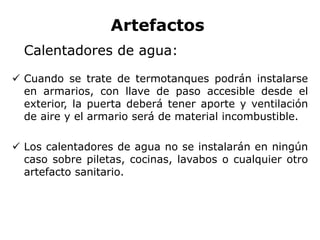

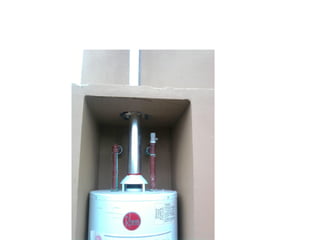

 Cuando se trate de termotanques podrán instalarse
en armarios, con llave de paso accesible desde el
exterior, la puerta deberá tener aporte y ventilación
de aire y el armario será de material incombustible.
 Los calentadores de agua no se instalarán en ningún
caso sobre piletas, cocinas, lavabos o cualquier otro
artefacto sanitario.

Artefactos

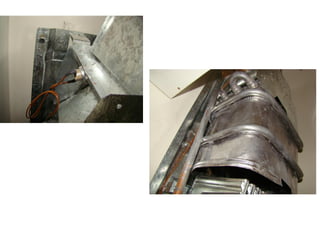

Calentadores de ambiente:
 Deberán poseer dispositivo de seguridad por falta de
llama.
 Los de cámara estanca se podrán instalar en cualquier
ambiente.
 Los de cámara abierta no pueden instalarse en
dormitorios y baños. Deben poseer piloto sensor de
ambiente.

Artefactos

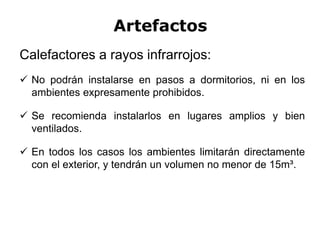

Calefactores a rayos infrarrojos:
 No podrán instalarse en pasos a dormitorios, ni en los
ambientes expresamente prohibidos.
 Se recomienda instalarlos en lugares amplios y bien
ventilados.
 En todos los casos los ambientes limitarán directamente
con el exterior, y tendrán un volumen no menor de 15m³.

Artefactos

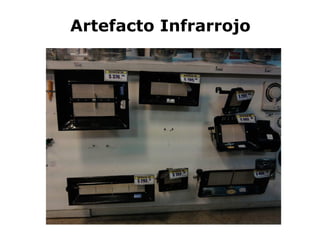

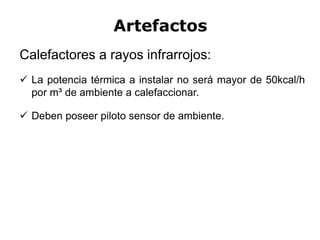

Calefactores a rayos infrarrojos:
 La potencia térmica a instalar no será mayor de 50kcal/h
por m³ de ambiente a calefaccionar.
 Deben poseer piloto sensor de ambiente.

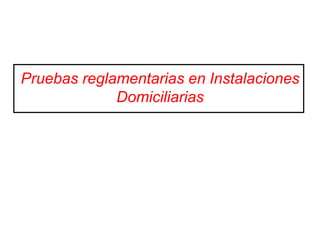

Pruebas reglamentarias en Instalaciones
Domiciliarias

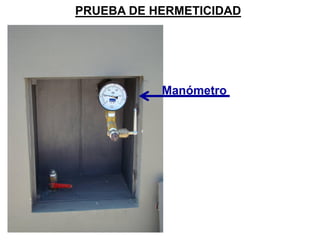

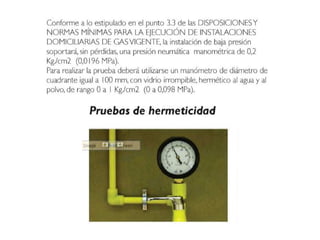

PRUEBA DE HERMETICIDAD
Manómetro

EJEMPLOS DE INSTALACIONES
MAL EJECUTADAS

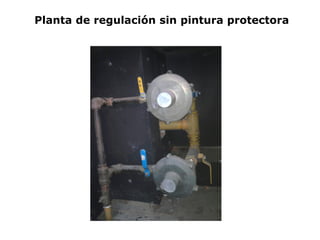

Planta de regulación sin pintura protectora

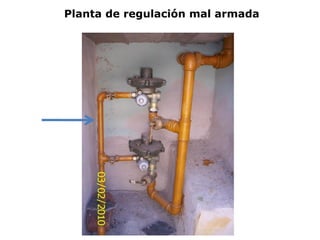

Planta de regulación mal armada

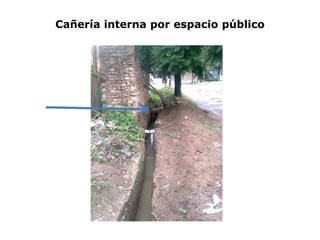

Cañería interna por espacio público

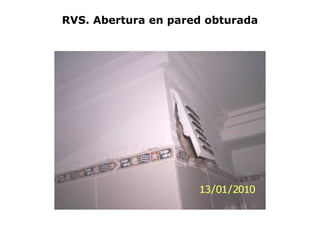

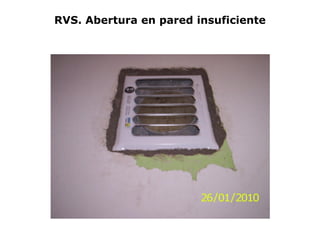

RVS. Abertura en pared insuficiente

RVS. Abertura en pared obturada

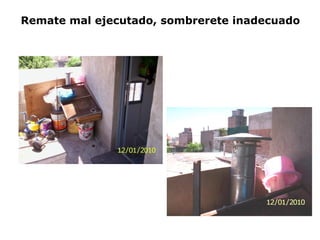

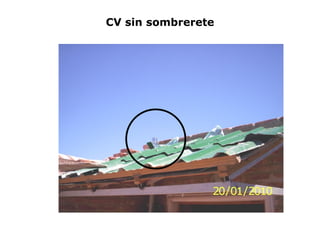

Remate mal ejecutado, sombrerete inadecuado

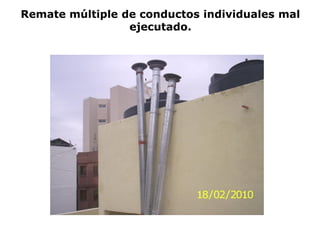

Remate múltiple de conductos individuales mal
ejecutado.

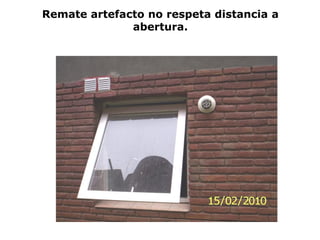

Remate artefacto no respeta distancia a
abertura.

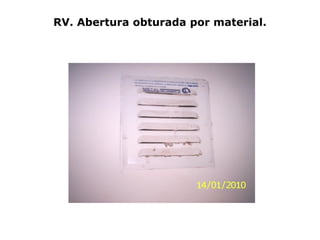

RV. Abertura obturada por material.

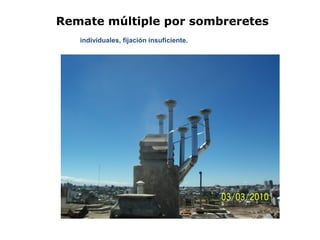

Remate múltiple por sombreretes
individuales, fijación insuficiente.

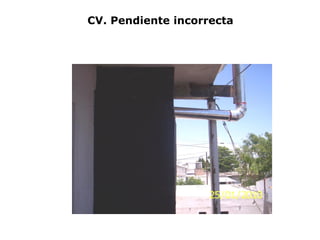

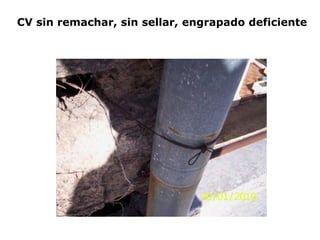

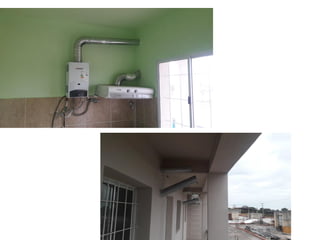

CV sin remachar, sin sellar, engrapado deficiente

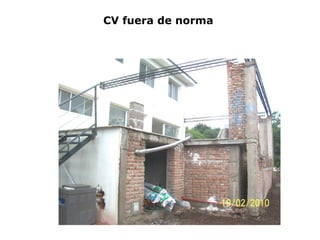

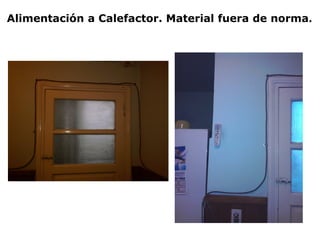

Alimentación a Calefactor. Material fuera de norma.

7.6 / 7.4.a - CV. No estanco. Material fuera de
norma.

7.6.i - CV. En contacto con material
combustible
Plancha de Aislaterm

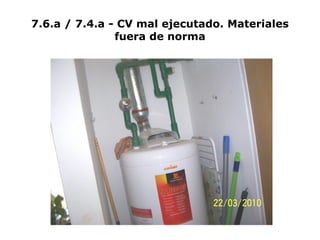

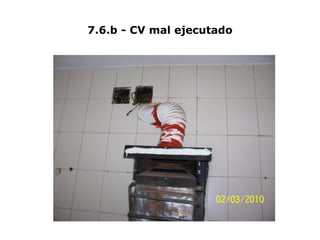

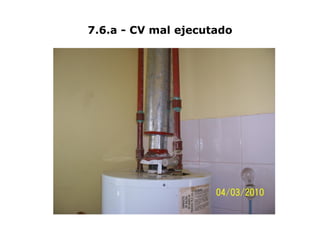

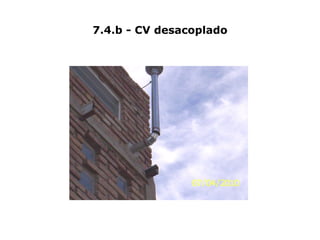

7.6.a / 7.4.a - CV mal ejecutado. Materiales
fuera de norma

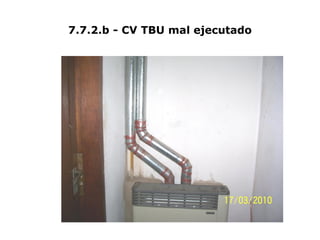

7.7.2.b - CV TBU mal ejecutado

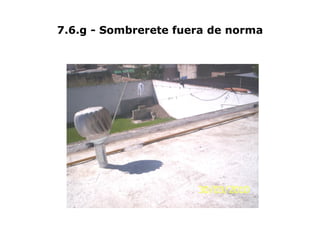

7.6.g - Sombrerete fuera de norma

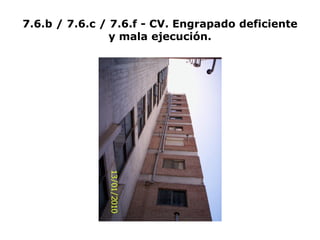

7.6.b / 7.6.c / 7.6.f - CV. Engrapado deficiente
y mala ejecución.

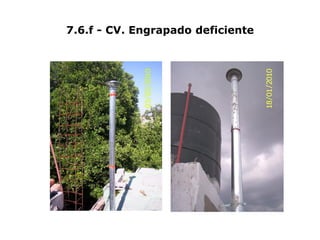

7.6.f - CV. Engrapado deficiente

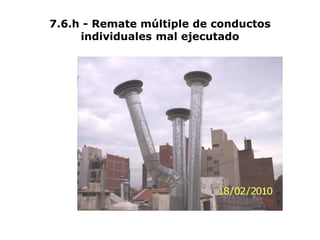

7.6.h - Remate múltiple de conductos
individuales mal ejecutado

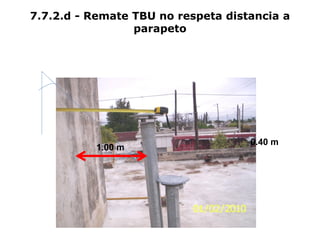

7.7.2.d - Remate TBU no respeta distancia a
parapeto
1.00 m
0.40 m

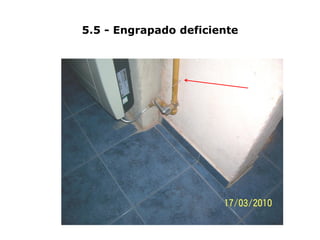

5.4.d – 3.4.1 - Cañería en contacto con otras
instalaciones

5.4.d - Cañería en contacto con conductor
eléctrico

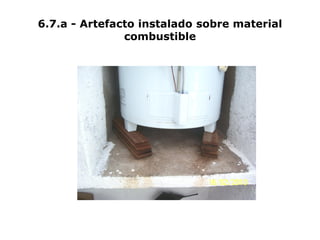

6.7.a - Artefacto instalado sobre material
combustible

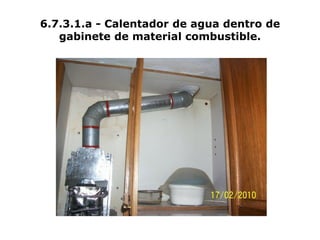

6.7.3.1.a - Calentador de agua dentro de
gabinete de material combustible.

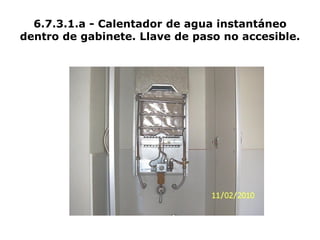

6.7.3.1.a - Calentador de agua instantáneo
dentro de gabinete. Llave de paso no accesible.

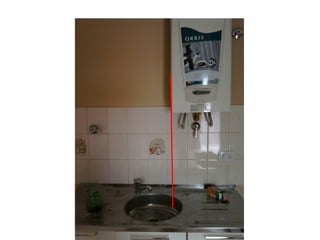

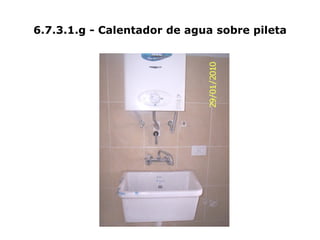

6.7.3.1.g - Calentador de agua sobre pileta

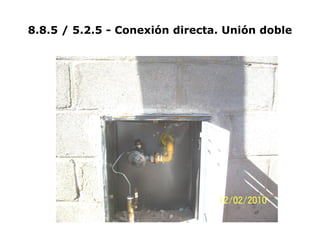

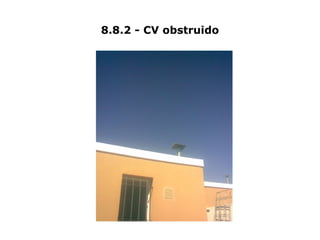

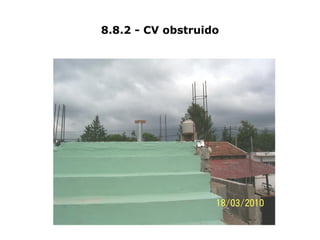

8.8.5 / 5.2.5 - Conexión directa. Unión doble

Requerimientos Básicos de Trazado
1- Recorrido de la Cañería
2- Derivaciones
3- Dimensionamiento
La Metodología de Cálculo y Proyecto de la
Instalación de Gas, se ajustaran en base a las
Normas NAG-200 de Ecogas

CORTE A-A C.V. ch G° 0.100
Rej. Vent. Inf.. 20x20
Rej. Vent. Sup.. 15x15
LL.P. 0.013
LL.P. 0.013
LL.P. 0.019
Epoxi 0.025
Epoxi 0.025
Toma tap.Fut. calefactor
Epoxi 0.013
Epoxi 0.025
PLANTA DE TECHO
Epoxi 0.025
Epoxi 0.025
Epoxi 0.025
Epoxi 0.025
Epoxi 0.013
C.V. ch G° 0.100
Grampa de Amure c /1.50 m.
Grampa de Amure c /1.50 m.

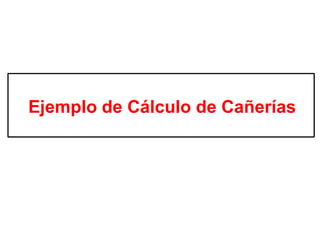

Ejemplo de Cálculo de Cañerías

• Consideraciones Generales
• Determinación del Diámetro de las Cañerías
• Predimensionado
• Dimensionado
•Verificación
Para el diseño de una instalación de gas, se debe considerar la
distribución de los artefactos, ventilación de los mismos, y
ventilaciones permanentes
Metodología de Cálculo

 La metodología de cálculo y proyecto de la Instalación de Gas, así como el formato de
presentación de los planos se ajustaran en base a las Normas NAG-200 de Ecogas
 Para el diseño de una instalación de gas, se debe considerar la distribución de los
artefactos, ventilación de los mismos, y ventilaciones permanentes
 Determinación de Caudales en función al poder calorífico del gas
 Determinación del diámetro de las cañerías, predimensionado
 Diámetros de cañerías en función al caudal en litros/hora.
 Dimensionado, verificación por perdida de carga en relación a accesorios y Longitudes
equivalentes.
Verificación
La Instalación dentro de la Vivienda, en el trayecto comprendido entre la salida del Medidor y
las Tomas destinadas para los distintos Artefactos se denomina CAÑERIA INTERNA, y para
su Proyecto debemos ajustarnos a ciertas disposiciones reglamentarias y al cálculo de los
diámetros de esas cañerías.
En el cálculo tendremos en cuenta el Gas a conducir, pero si es factible que luego se coloque
otro gas de distinto poder calorífico, la instalación se calculara en base al gas de menor
poder calorífico

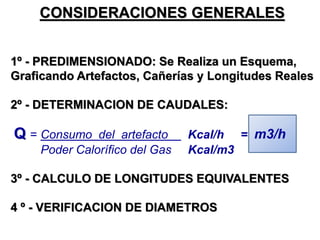

1º - PREDIMENSIONADO: Se Realiza un Esquema,
Graficando Artefactos, Cañerías y Longitudes Reales
2º - DETERMINACION DE CAUDALES:
Q = Consumo del artefacto Kcal/h = m3/h
Poder Calorífico del Gas Kcal/m3
3º - CALCULO DE LONGITUDES EQUIVALENTES
4 º - VERIFICACION DE DIAMETROS
CONSIDERACIONES GENERALES

•La metodología de cálculo y proyecto de la Instalación de Gas, así como el formato de presentación
de los planos se ajustaran en base a las Normas NAG-200 de Ecogas
•Para el diseño de una instalación de gas, se debe considerar la distribución de
los artefactos, ventilación de los mismos, y ventilaciones permanentes
•Determinación de Caudales en función al poder calorífico del gas
•Determinación del diámetro de las cañerías, predimensionado
•Diámetros de cañerías en función al caudal en litros/hora.
•Dimensionado, verificación por perdida de carga en relación a accesorios
y Longitudes equivalentes.
Metodología de Cálculo de las Instalaciones de GAS
Consideraciones Generales:

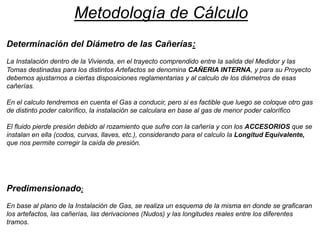

Metodología de Cálculo
Determinación del Diámetro de las Cañerías:
La Instalación dentro de la Vivienda, en el trayecto comprendido entre la salida del Medidor y las
Tomas destinadas para los distintos Artefactos se denomina CAÑERIA INTERNA, y para su Proyecto
debemos ajustarnos a ciertas disposiciones reglamentarias y al calculo de los diámetros de esas
cañerías.
En el calculo tendremos en cuenta el Gas a conducir, pero si es factible que luego se coloque otro gas
de distinto poder calorífico, la instalación se calculara en base al gas de menor poder calorífico
El fluido pierde presión debido al rozamiento que sufre con la cañería y con los ACCESORIOS que se
instalan en ella (codos, curvas, llaves, etc.), considerando para el calculo la Longitud Equivalente,
que nos permite corregir la caída de presión.
Predimensionado:
En base al plano de la Instalación de Gas, se realiza un esquema de la misma en donde se graficaran
los artefactos, las cañerías, las derivaciones (Nudos) y las longitudes reales entre los diferentes
tramos.

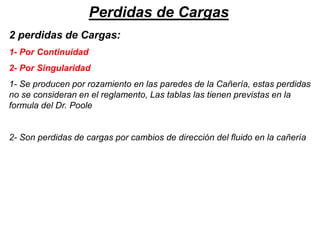

Perdidas de Cargas
2 perdidas de Cargas:
1- Por Continuidad
2- Por Singularidad
1- Se producen por rozamiento en las paredes de la Cañería, estas perdidas
no se consideran en el reglamento, Las tablas las tienen previstas en la
formula del Dr. Poole
2- Son perdidas de cargas por cambios de dirección del fluido en la cañería

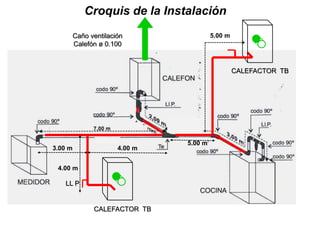

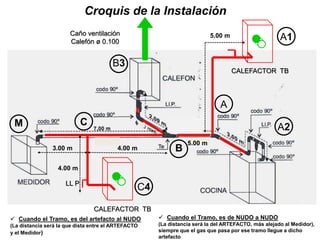

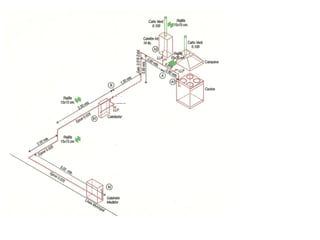

Croquis de la Instalación
4.00 m3.00 m
CALEFACTOR TB
4.00 m
Caño ventilación
Calefón ø 0.100
LL P
CALEFACTOR TB
5.00 m
5.00 m

Croquis de la Instalación
A2
B3
B
C4
C
4.00 m
M
3.00 m
CALEFACTOR TB
4.00 m
Caño ventilación
Calefón ø 0.100
LL P
CALEFACTOR TB
5.00 m A1
A
5.00 m
 Cuando el Tramo, es del artefacto al NUDO
(La distancia será la que dista entre el ARTEFACTO
y el Medidor)
 Cuando el Tramo, es de NUDO a NUDO
(La distancia será la del ARTEFACTO, más alejado al Medidor),
siempre que el gas que pasa por ese tramo llegue a dicho
artefacto

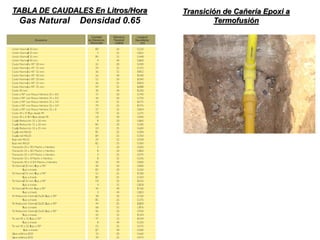

TABLA DE CAUDALES En Litros/Hora
Gas Natural Densidad 0.65

1° PASO: PREDIMENSIONADO DE DIAMETROS
TRAMOS LONGITUDES ( metros) CONSUMO DIAMETRO ARTEFACTOS
REAL CALCULO litros/hora mm Cal/hora m3/hora
A1 5 15 320 13 CALEFACTOR 3000 0,32
A2 3 17 1080 13 COCINA 10000 1,08
A-B 5 17 1400 19 CALEFÓN 20000 2,15
B3 2 9 2150 19 CALEFACTOR 3000 0,32
B-C 4 17 3550 25 TOTAL 36000 3,87
C-4 4 7 320 13
C-M 3 17 3870 25
CONSUMOS
1° PASO:

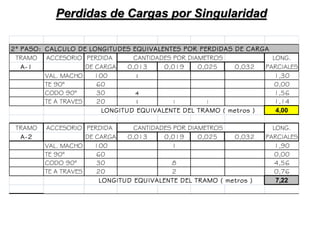

2° PASO: CALCULO DE LONGITUDES EQUIVALENTES POR PERDIDAS DE CARGA
TRAMO ACCESORIO PERDIDA CANTIDADES POR DIAMETROS LONG.
A-1 DE CARGA 0,013 0,019 0,025 0,032 PARCIALES
VAL. MACHO 100 1 1,30
TE 90° 60 0,00
CODO 90° 30 4 1,56
TE A TRAVES 20 1 1 1 1,14
4,00
TRAMO ACCESORIO PERDIDA CANTIDADES POR DIAMETROS LONG.
A-2 DE CARGA 0,013 0,019 0,025 0,032 PARCIALES
VAL. MACHO 100 1 1,90
TE 90° 60 0,00
CODO 90° 30 8 4,56
TE A TRAVES 20 2 0,76
7,22
LONGITUD EQUIVALENTE DEL TRAMO ( metros )
LONGITUD EQUIVALENTE DEL TRAMO ( metros )
Perdidas de Cargas por Singularidad

3° PASO: VERIFICACION DE DIAMETROS
REAL CALCULO CONSUMO DIAMETRO DIAMETRO
EQUIVALENTE DEFINITIVA DE TRAMO ( Milímetros) ADOPTADO
A1 5 15 4,78 19,8 320 13 13
A2 3 17 3,43 20,4 1080 13 13
A-B 5 17 2,13 19,1 1400 19 19
B3 2 9 5,79 14,8 2150 19 19
B-C 4 17 2,66 19,7 3550 25 25
C-4 4 7 1,75 8,75 320 13 13
C-M 3 17 1,25 18 3870 25 25
TRAMO
LONGITUD

TABLA DE CAUDALES En Litros/Hora
Gas Natural Densidad 0.65
Transición de Cañería Epoxi a
Termofusión

Documentación Técnica a
presentar en Ecogas

Documentación Técnica
Proceso de elaboración de expedientes técnicos ante la empresa
prestataria del servicio

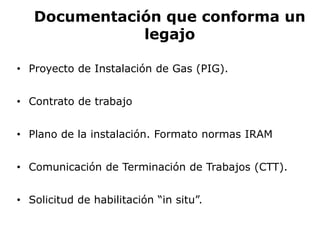

Documentación que conforma un
legajo
• Proyecto de Instalación de Gas (PIG).
• Contrato de trabajo
• Plano de la instalación. Formato normas IRAM
• Comunicación de Terminación de Trabajos (CTT).
• Solicitud de habilitación “in situ”.

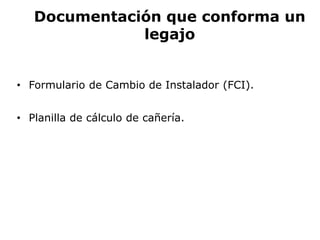

Documentación que conforma un
legajo
• Formulario de Cambio de Instalador (FCI).
• Planilla de cálculo de cañería.

Proyecto de instalación de GAS

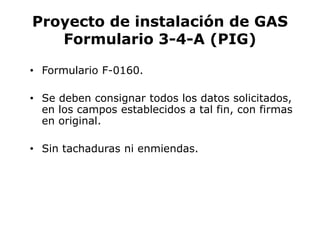

Formulario 3-4-A (PIG)
• Formulario F-0160.
• Se deben consignar todos los datos solicitados,
en los campos establecidos a tal fin, con firmas
en original.
• Sin tachaduras ni enmiendas.

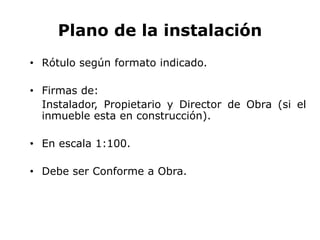

Plano de la instalación
• Rótulo según formato indicado.
• Firmas de:
Instalador, Propietario y Director de Obra (si el
inmueble esta en construcción).
• En escala 1:100.
• Debe ser Conforme a Obra.

¿Qué debe contener?

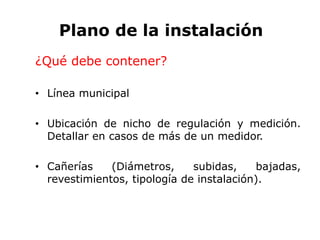

• Línea municipal
• Ubicación de nicho de regulación y medición.
Detallar en casos de más de un medidor.
• Cañerías (Diámetros, subidas, bajadas,
revestimientos, tipología de instalación).

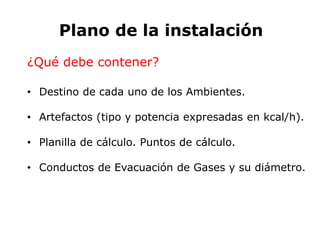

• Destino de cada uno de los Ambientes.
• Artefactos (tipo y potencia expresadas en kcal/h).
• Planilla de cálculo. Puntos de cálculo.
• Conductos de Evacuación de Gases y su diámetro.

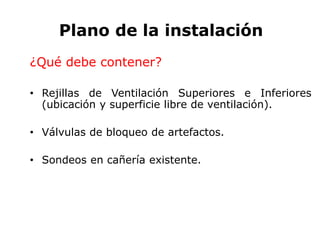

• Rejillas de Ventilación Superiores e Inferiores
(ubicación y superficie libre de ventilación).
• Válvulas de bloqueo de artefactos.
• Sondeos en cañería existente.

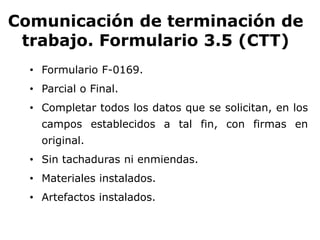

Comunicación de terminación de
trabajo. Formulario 3.5 (CTT)
• Formulario F-0169.
• Parcial o Final.
• Completar todos los datos que se solicitan, en los
campos establecidos a tal fin, con firmas en
original.
• Sin tachaduras ni enmiendas.
• Materiales instalados.
• Artefactos instalados.

Modulo1- Curso Capacitacion2016

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Modulo1- Curso Capacitacion2016

Último

Modulo1- Curso Capacitacion2016
