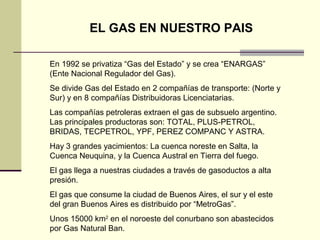

2. EL GAS EN NUESTRO PAIS
En 1992 se privatiza “Gas del Estado” y se crea “ENARGAS”
(Ente Nacional Regulador del Gas).
Se divide Gas del Estado en 2 compañías de transporte: (Norte y
Sur) y en 8 compañías Distribuidoras Licenciatarias.
Las compañías petroleras extraen el gas de subsuelo argentino.
Las principales productoras son: TOTAL, PLUS-PETROL,
BRIDAS, TECPETROL, YPF, PEREZ COMPANC Y ASTRA.
Hay 3 grandes yacimientos: La cuenca noreste en Salta, la
Cuenca Neuquina, y la Cuenca Austral en Tierra del fuego.
El gas llega a nuestras ciudades a través de gasoductos a alta
presión.
El gas que consume la ciudad de Buenos Aires, el sur y el este
del gran Buenos Aires es distribuido por “MetroGas”.
Unos 15000 km2 en el noroeste del conurbano son abastecidos
por Gas Natural Ban.

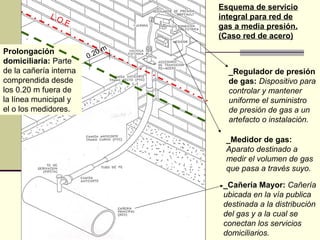

3. Esquema de servicio
L.O integral para red de
.E
gas a media presión.
(Caso red de acero)
Prolongación m
0.20
domiciliaria: Parte
de la cañería interna _Regulador de presión
comprendida desde de gas: Dispositivo para
los 0.20 m fuera de controlar y mantener
la línea municipal y uniforme el suministro
el o los medidores. de presión de gas a un
artefacto o instalación.
_Medidor de gas:
Aparato destinado a
medir el volumen de gas
que pasa a través suyo.
_Cañería Mayor: Cañería
ubicada en la vía publica
destinada a la distribución
del gas y a la cual se
conectan los servicios
domiciliarios.

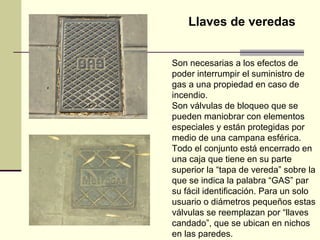

4. Llaves de veredas
Son necesarias a los efectos de
poder interrumpir el suministro de
gas a una propiedad en caso de
incendio.
Son válvulas de bloqueo que se
pueden maniobrar con elementos
especiales y están protegidas por
medio de una campana esférica.
Todo el conjunto está encerrado en
una caja que tiene en su parte
superior la “tapa de vereda” sobre la
que se indica la palabra “GAS” par
su fácil identificación. Para un solo
usuario o diámetros pequeños estas
válvulas se reemplazan por “llaves
candado”, que se ubican en nichos
en las paredes.
5.
6. Gas a baja presión: Si el gas que
se distribuye es gas natural la
presión manométrica estará
comprendida entre los 160mm de
columna de agua (1.6 kPa) y 200mm
de columna de agua (2.0 kPa).
7.
8. Gas a media presión: Es el
gas que se distribuye con una presión
manométrica comprendida entre 0.5 y
2 Kg./cm2 (0.049 y 0.196 MPa).
9.
10.

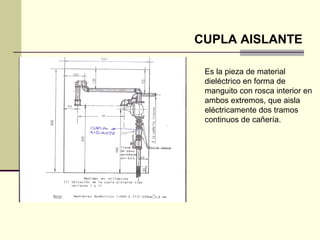

11. CUPLA AISLANTE
Es la pieza de material
dieléctrico en forma de
manguito con rosca interior en
ambos extremos, que aisla
eléctricamente dos tramos
continuos de cañería.

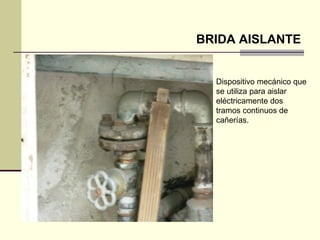

12. BRIDA AISLANTE
Dispositivo mecánico que
se utiliza para aislar
eléctricamente dos
tramos continuos de
cañerías.
