El documento describe diferentes tipos de cables utilizados para la transmisión de datos, incluyendo cables de par trenzado, coaxiales y de fibra óptica. Cada tipo tiene sus propias ventajas y desventajas en términos de ancho de banda, distancia, interferencia y costo. La elección del cable adecuado depende de los requisitos específicos de la red.

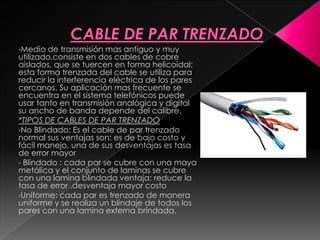

2. •Medio de transmisión mas antiguo y muy
utilizado,consiste en dos cables de cobre
aislados, que se tuercen en forma helicoidal;
esta forma trenzada del cable se utiliza para
reducir la interferencia eléctrica de los pares
cercanos. Su aplicación mas frecuente se
encuentra en el sistema telefónicos puede
usar tanto en transmisión analógica y digital
su ancho de banda depende del calibre.
*TIPOS DE CABLES DE PAR TRENZADO
•No Blindado: Es el cable de par trenzado
normal sus ventajas son: es de bajo costo y
fácil manejo, una de sus desventajas es tasa
de error mayor
• Blindado : cada par se cubre con una maya
metálica y el conjunto de laminas se cubre
con una lamina blindada ventaja: reduce la
tasa de error ,desventaja mayor costo
•Uniforme: cada par es trenzado de manera
uniforme y se realiza un blindaje de todos los
pares con una lamina externa brindada.

3. Medio de transmisión muy utilizado, su existencia se
reporta desde los años 40.
Consta de un conductor interno de cobre
solido(núcleo) .Cubierto por un material aislante; a
su vez rodeado por un conductor cilíndrico de
cobre también en forma de malla trenzada, que
aparece recubierto por una capa de plástico a su
alrededor. Esta construcción garantiza una buena
combinación :gran ancho de banda con una
excelente inmunidad al ruido. Se emplea
fundamentalmente en líneas para transmisión a
larga distancia como en redes de área local.

4. VENTAJAS:
Alta velocidad de
transmisión y resistencias
a las interferencias.
DESVENTAJAS:
Grosor que limita su
empleo en pequeños
conductores eléctricos y
en ángulos muy agudos.

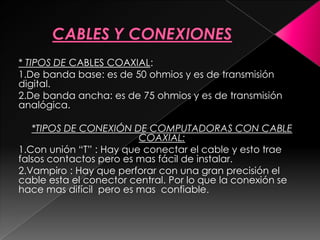

5. * TIPOS DE CABLES COAXIAL:
1.De banda base: es de 50 ohmios y es de transmisión
digital.
2.De banda ancha: es de 75 ohmios y es de transmisión
analógica.
*TIPOS DE CONEXIÓN DE COMPUTADORAS CON CABLE
COAXIAL:
1.Con unión “T” : Hay que conectar el cable y esto trae
falsos contactos pero es mas fácil de instalar.
2.Vampiro : Hay que perforar con una gran precisión el
cable esta el conector central. Por lo que la conexión se
hace mas difícil pero es mas confiable.

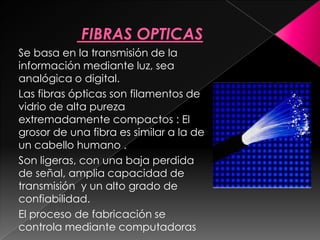

6. Se basa en la transmisión de la
información mediante luz, sea
analógica o digital.
Las fibras ópticas son filamentos de
vidrio de alta pureza
extremadamente compactos : El
grosor de una fibra es similar a la de
un cabello humano .
Son ligeras, con una baja perdida
de señal, amplia capacidad de
transmisión y un alto grado de
confiabilidad.
El proceso de fabricación se
controla mediante computadoras

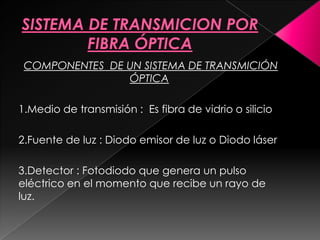

7. COMPONENTES DE UN SISTEMA DE TRANSMICIÓN
ÓPTICA
1.Medio de transmisión : Es fibra de vidrio o silicio
2.Fuente de luz : Diodo emisor de luz o Diodo láser
3.Detector : Fotodiodo que genera un pulso
eléctrico en el momento que recibe un rayo de
luz.

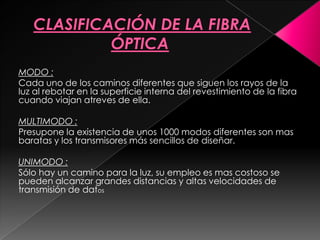

9. MODO :
Cada uno de los caminos diferentes que siguen los rayos de la
luz al rebotar en la superficie interna del revestimiento de la fibra
cuando viajan atreves de ella.
MULTIMODO :
Presupone la existencia de unos 1000 modos diferentes son mas
baratas y los transmisores más sencillos de diseñar.
UNIMODO :
Sólo hay un camino para la luz, su empleo es mas costoso se
pueden alcanzar grandes distancias y altas velocidades de
transmisión de datos

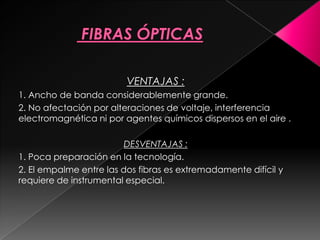

10. VENTAJAS :
1. Ancho de banda considerablemente grande.
2. No afectación por alteraciones de voltaje, interferencia
electromagnética ni por agentes químicos dispersos en el aire .
DESVENTAJAS :
1. Poca preparación en la tecnología.
2. El empalme entre las dos fibras es extremadamente difícil y
requiere de instrumental especial.

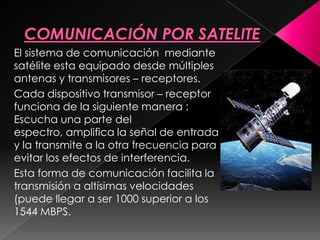

11. El sistema de comunicación mediante
satélite esta equipado desde múltiples
antenas y transmisores – receptores.
Cada dispositivo transmisor – receptor
funciona de la siguiente manera :
Escucha una parte del
espectro, amplifica la señal de entrada
y la transmite a la otra frecuencia para
evitar los efectos de interferencia.
Esta forma de comunicación facilita la
transmisión a altísimas velocidades
(puede llegar a ser 1000 superior a los
1544 MBPS.

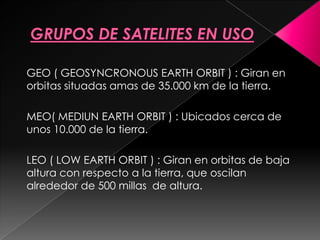

12. GEO ( GEOSYNCRONOUS EARTH ORBIT ) : Giran en
orbitas situadas amas de 35.000 km de la tierra.
MEO( MEDIUN EARTH ORBIT ) : Ubicados cerca de
unos 10.000 de la tierra.
LEO ( LOW EARTH ORBIT ) : Giran en orbitas de baja
altura con respecto a la tierra, que oscilan
alrededor de 500 millas de altura.

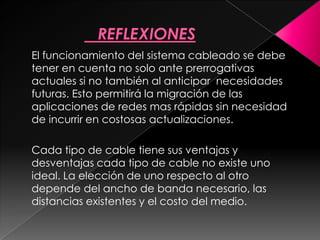

13. El funcionamiento del sistema cableado se debe
tener en cuenta no solo ante prerrogativas
actuales si no también al anticipar necesidades
futuras. Esto permitirá la migración de las
aplicaciones de redes mas rápidas sin necesidad
de incurrir en costosas actualizaciones.
Cada tipo de cable tiene sus ventajas y
desventajas cada tipo de cable no existe uno
ideal. La elección de uno respecto al otro
depende del ancho de banda necesario, las
distancias existentes y el costo del medio.
