- 1. REDES DE ORDENADORESMEDIOS DE TRANSMISION

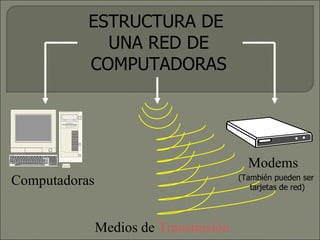

- 2. ESTRUCTURA DE UNA RED DE COMPUTADORAS Computadoras Modems Medios de Transmisión (También pueden ser tarjetas de red)

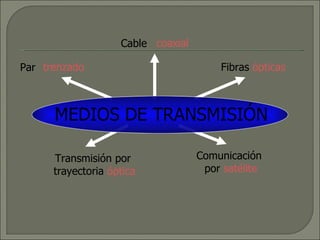

- 3. Fibras ópticasTransmisión por trayectoria óptica Comunicación por satélite coaxial trenzado Par Cable MEDIOS DE TRANSMISIÓN

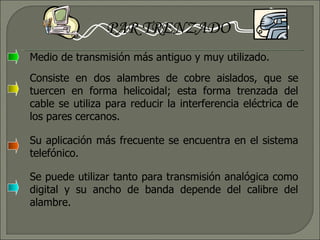

- 4. PAR TRENZADO Mediode transmisión más antiguo y muy utilizado. Consiste en dos alambres de cobre aislados, que se tuercen en forma helicoidal; esta forma trenzada del cable se utiliza para reducir la interferencia eléctrica de los pares cercanos. Su aplicación más frecuente se encuentra en el sistema telefónico. Se puede utilizar tanto para transmisión analógica como digital y su ancho de banda depende del calibre del alambre.

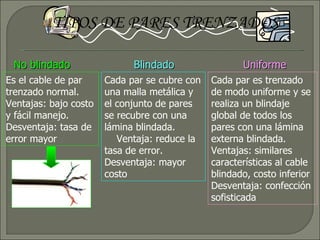

- 5. TIPOS DE PARESTRENZADOS No blindado Blindado Uniforme Es el cable de par trenzado normal. Ventajas: bajo costo y fácil manejo. Desventaja: tasa de error mayor Cada par se cubre con una malla metálica y el conjunto de pares se recubre con una lámina blindada. Ventaja: reduce la tasa de error. Desventaja: mayor costo Cada par es trenzado de modo uniforme y se realiza un blindaje global de todos los pares con una lámina externa blindada. Ventajas: similares características al cable blindado, costo inferior Desventaja: confección sofisticada
- 6. Medio de transmisiónmuy utilizado, cuya existencia se reporta desde los años 40. CABLE COAXIAL Consta de un conductor interno de cobre sólido (núcleo) cubierto por un material aislante; éste a su vez rodeado por un conductor cilíndrico de cobre también en forma de malla trenzada, que aparece recubierto por una capa de plástico protector. Esta construcción garantiza una buena combinación: gran ancho de banda con excelente inmunidad al ruido. Se emplea tanto en líneas para transmisión a larga distancia, como en redes de área local.

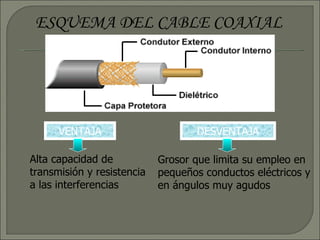

- 7. ESQUEMA DEL CABLECOAXIAL VENTAJA DESVENTAJA Alta capacidad de transmisión y resistencia a las interferencias Grosor que limita su empleo en pequeños conductos eléctricos y en ángulos muy agudos

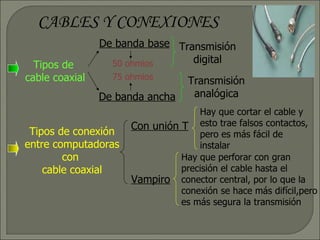

- 8. CABLES Y CONEXIONESTipos de cable coaxial De banda base De banda ancha 50 ohmios 75 ohmios Transmisión digital Transmisión analógica Tipos de conexión entre computadoras con cable coaxial Con unión T Vampiro Hay que cortar el cable y esto trae falsos contactos, pero es más fácil de instalar Hay que perforar con gran precisión el cable hasta el conector central, por lo que la conexión se hace más difícil,pero es más segura la transmisión

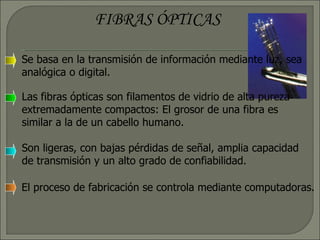

- 9. FIBRAS ÓPTICAS Sebasa en la transmisión de información mediante luz, sea analógica o digital. Las fibras ópticas son filamentos de vidrio de alta pureza extremadamente compactos: El grosor de una fibra es similar a la de un cabello humano. Son ligeras, con bajas pérdidas de señal, amplia capacidad de transmisión y un alto grado de confiabilidad. El proceso de fabricación se controla mediante computadoras.

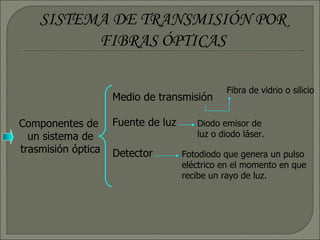

- 10. SISTEMA DE TRANSMISIÓNPOR FIBRAS ÓPTICAS Componentes de un sistema de trasmisión óptica Medio de transmisión Fuente de luz Detector Fibra de vidrio o silicio Diodo emisor de luz o diodo láser. Fotodiodo que genera un pulso eléctrico en el momento en que recibe un rayo de luz.

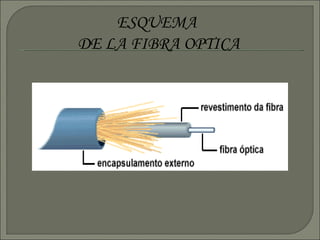

- 11. ESQUEMA DELA FIBRA OPTICA
