Este documento describe los diferentes medios de transmisión de información, incluyendo medios guiados como el par trenzado, cable coaxial y fibra óptica, y medios no guiados como microondas terrestres, satelitales y Wi-Fi. Explica las características, ventajas y desventajas de cada medio, así como conceptos clave como impedancia, diafonía y propagación de señales.

2. El medio de transmisión es el camino físico entre el transmisor y el
receptor que facilita el transporta de información.

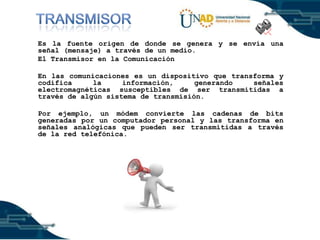

3. Es la fuente origen de donde se genera y se envía una
señal (mensaje) a través de un medio.
El Transmisor en la Comunicación
En las comunicaciones es un dispositivo que transforma y
codifica
la
información,
generando
señales
electromagnéticas susceptibles de ser transmitidas a
través de algún sistema de transmisión.
Por ejemplo, un módem convierte las cadenas de bits
generadas por un computador personal y las transforma en
señales analógicas que pueden ser transmitidas a través
de la red telefónica.

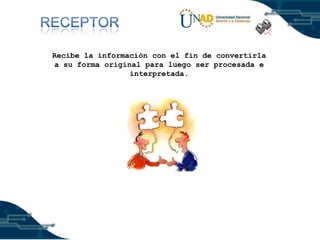

4. Recibe la información con el fin de convertirla
a su forma original para luego ser procesada e
interpretada.

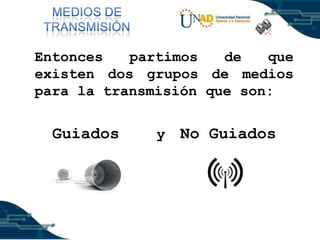

5. Entonces
partimos
de
que
existen dos grupos de medios
para la transmisión que son:
Guiados
y
No Guiados

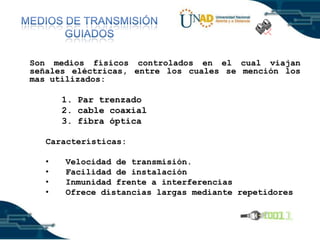

6. Son medios físicos controlados en el cual viajan
señales eléctricas, entre los cuales se mención los
mas utilizados:
1. Par trenzado
2. cable coaxial
3. fibra óptica
Características:
•
•
•
•
Velocidad de transmisión.
Facilidad de instalación
Inmunidad frente a interferencias
Ofrece distancias largas mediante repetidores

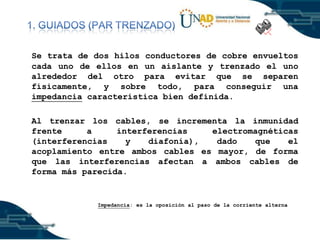

7. Se trata de dos hilos conductores de cobre envueltos
cada uno de ellos en un aislante y trenzado el uno
alrededor del otro para evitar que se separen
físicamente, y sobre todo, para conseguir una
impedancia característica bien definida.
Al trenzar los cables, se incrementa la inmunidad
frente
a
interferencias
electromagnéticas
(interferencias
y
diafonía),
dado
que
el
acoplamiento entre ambos cables es mayor, de forma
que las interferencias afectan a ambos cables de
forma más parecida.
Impedancia: es la oposición al paso de la corriente alterna

8. Existen dos tipos de trenzado:
Cable UTP
Cable STP
(Par trenzado sin apantallar)
(Par trenzado apantallado)
Muy sensible a
interferencias, tanto
exteriores como
procedentes de pares
adyacentes. Es muy flexible y se
suele utilizar habitualmente en
telefonía.
Cada par individual va envuelto por
una malla metálica, y a su vez el
conjunto del cable se recubre por
otra malla, haciendo de jaula de
Faraday, lo que provoca que haya
mucha menos diafonía, interferencias
y atenuación, cables más rígidos.

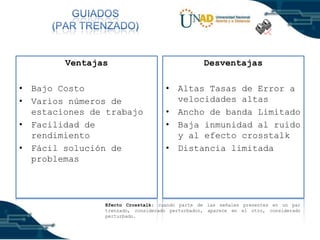

9. Ventajas
• Bajo Costo
• Varios números de
estaciones de trabajo
• Facilidad de
rendimiento
• Fácil solución de
problemas
Desventajas
• Altas Tasas de Error a
velocidades altas
• Ancho de banda Limitado
• Baja inmunidad al ruido
y al efecto crosstalk
• Distancia limitada
Efecto Crosstalk: cuando parte de las señales presentes en un par
trenzado, considerado perturbador, aparece en el otro, considerado
perturbado.

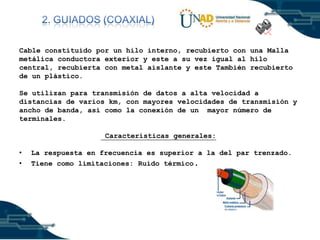

10. Cable constituido por un hilo interno, recubierto con una Malla
metálica conductora exterior y este a su vez igual al hilo
central, recubierta con metal aislante y este También recubierto
de un plástico.
Se utilizan para transmisión de datos a alta velocidad a
distancias de varios km, con mayores velocidades de transmisión y
ancho de banda, así como la conexión de un mayor número de
terminales.
Características generales:
•
•
La respuesta en frecuencia es superior a la del par trenzado.
Tiene como limitaciones: Ruido térmico.

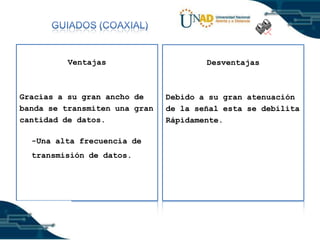

11. Ventajas
Desventajas
Gracias a su gran ancho de
banda se transmiten una gran
cantidad de datos.
Debido a su gran atenuación
de la señal esta se debilita
Rápidamente.
-Una alta frecuencia de
transmisión de datos.

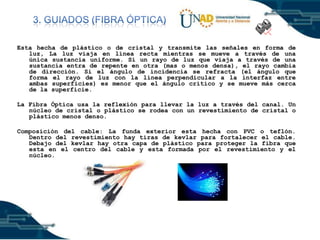

12. Esta hecha de plástico o de cristal y transmite las señales en forma de
luz, La luz viaja en línea recta mientras se mueve a través de una
única sustancia uniforme. Si un rayo de luz que viaja a través de una
sustancia entra de repente en otra (mas o menos densa), el rayo cambia
de dirección. Si el ángulo de incidencia se refracta (el ángulo que
forma el rayo de luz con la línea perpendicular a la interfaz entre
ambas superficies) es menor que el ángulo critico y se mueve más cerca
de la superficie.
La Fibra Óptica usa la reflexión para llevar la luz a través del canal. Un
núcleo de cristal o plástico se rodea con un revestimiento de cristal o
plástico menos denso.
Composición del cable: La funda exterior esta hecha con PVC o teflón.
Dentro del revestimiento hay tiras de kevlar para fortalecer el cable.
Debajo del kevlar hay otra capa de plástico para proteger la fibra que
esta en el centro del cable y esta formada por el revestimiento y el
núcleo.

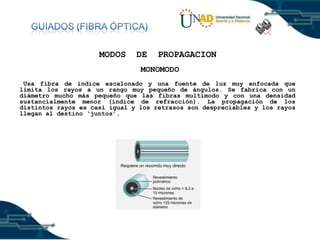

13. MODOS
DE
PROPAGACION
MONOMODO
Usa fibra de índice escalonado y una fuente de luz muy enfocada que
limita los rayos a un rango muy pequeño de ángulos. Se fabrica con un
diámetro mucho más pequeño que las fibras multimodo y con una densidad
sustancialmente menor (índice de refracción). La propagación de los
distintos rayos es casi igual y los retrasos son despreciables y los rayos
llegan al destino ‘juntos’.

14. MODOS
DE
PROPAGACION
MULTIMODO
En este hay múltiples rayos de luz de una fuente luminosa que
se mueven a través del núcleo por caminos distintos. En la
fibra Multimodo de índice escalonado, la densidad del núcleo
permanece
constante
desde
el
centro
hasta
los
bordes.
(escalonado) se refiere a la rapidez de este cambio, que
contribuye a distorsionar la señal a medida que pasa.

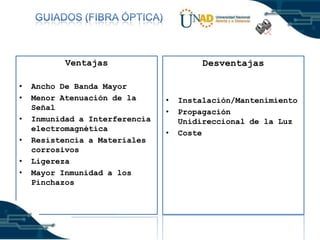

15. Ventajas
•
•
•
•
•
•
Ancho De Banda Mayor
Menor Atenuación de la
Señal
Inmunidad a Interferencia
electromagnética
Resistencia a Materiales
corrosivos
Ligereza
Mayor Inmunidad a los
Pinchazos
Desventajas
•
•
•
Instalación/Mantenimiento
Propagación
Unidireccional de la Luz
Coste

16. Los medios no guiados transportan ondas electromagnéticas sin
usar un conductor físico. Este tipo de comunicación se denomina
Comunicación inalámbrica, entre los mas usados encontramos:
1.
2.
3.
4.
Microondas terrestres
Microondas por satélite
Wireless
Bluetooh
Características
- Las señales se irradian a través del aire.
- Las señales no guiadas pueden viajar del origen al destino de formas diferentes:
- En superficie, por el cielo y en línea de visión

17. )

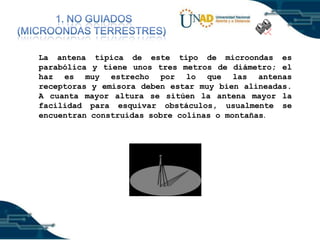

La antena típica de este tipo de microondas es
parabólica y tiene unos tres metros de diámetro; el
haz es muy estrecho por lo que las antenas
receptoras y emisora deben estar muy bien alineadas.
A cuanta mayor altura se sitúen la antena mayor la
facilidad para esquivar obstáculos, usualmente se
encuentran construidas sobre colinas o montañas.

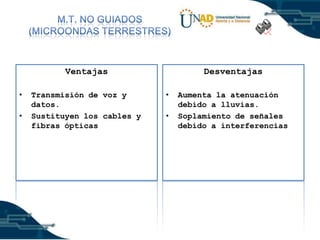

18. Ventajas
•
•
Transmisión de voz y
datos.
Sustituyen los cables y
fibras ópticas
Desventajas
•
•
Aumenta la atenuación
debido a lluvias.
Soplamiento de señales
debido a interferencias

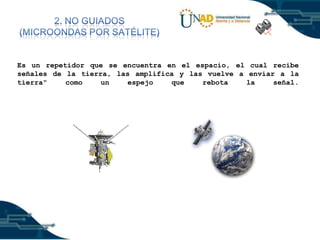

19. Es un repetidor que se encuentra en el espacio, el cual recibe
señales de la tierra, las amplifica y las vuelve a enviar a la
tierra"
como
un
espejo
que
rebota
la
señal.

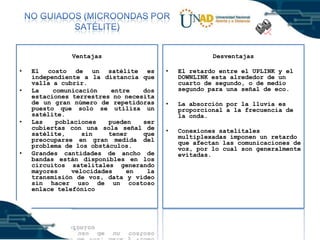

20. Ventajas
•
•
•
•
El costo de un satélite es
independiente a la distancia que
valla a cubrir.
La
comunicación
entre
dos
estaciones terrestres no necesita
de un gran número de repetidoras
puesto que solo se utiliza un
satélite.
Las
poblaciones
pueden
ser
cubiertas con una sola señal de
satélite,
sin
tener
que
preocuparse en gran medida del
problema de los obstáculos.
Grandes cantidades de ancho de
bandas están disponibles en los
circuitos satelitales generando
mayores
velocidades
en
la
transmisión de voz, data y vídeo
sin hacer uso de un costoso
enlace telefónico
Desventajas
•
El retardo entre el UPLINK y el
DOWNLINK esta alrededor de un
cuarto de segundo, o de medio
segundo para una señal de eco.
•
La absorción por la lluvia es
proporcional a la frecuencia de
la onda.
•
Conexiones satelitales
multiplexadas imponen un retardo
que afectan las comunicaciones de
voz, por lo cual son generalmente
evitadas.

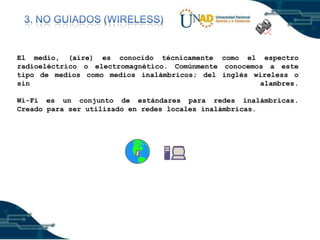

21. El medio, (aire) es conocido técnicamente como el espectro
radioeléctrico o electromagnético. Comúnmente conocemos a este
tipo de medios como medios inalámbricos; del inglés wireless o
sin
alambres.
Wi-Fi es un conjunto de estándares para redes inalámbricas.
Creado para ser utilizado en redes locales inalámbricas.

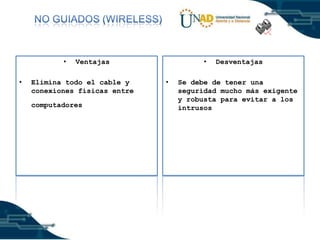

22. •
•
•
Ventajas
Elimina todo el cable y
conexiones físicas entre
computadores
•
Desventajas
Se debe de tener una
seguridad mucho más exigente
y robusta para evitar a los
intrusos

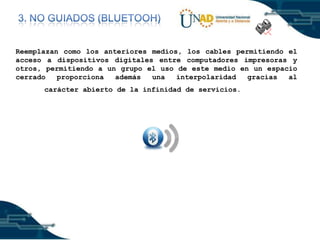

23. Reemplazan como los anteriores medios, los cables permitiendo el
acceso a dispositivos digitales entre computadores impresoras y
otros, permitiendo a un grupo el uso de este medio en un espacio
cerrado
proporciona
además
una
interpolaridad
gracias
al
carácter abierto de la infinidad de servicios.

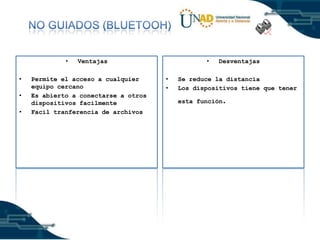

24. •
•
•
•
•
Ventajas
Permite el acceso a cualquier
equipo cercano
Es abierto a conectarse a otros
dispositivos facilmente
Facil tranferencia de archivos
•
•
Desventajas
Se reduce la distancia
Los dispositivos tiene que tener
.
esta función

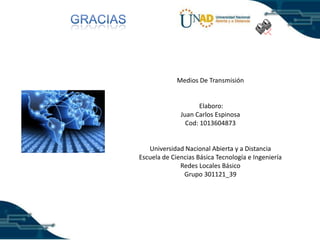

25. Medios De Transmisión
Elaboro:
Juan Carlos Espinosa
Cod: 1013604873
Universidad Nacional Abierta y a Distancia
Escuela de Ciencias Básica Tecnología e Ingeniería
Redes Locales Básico
Grupo 301121_39

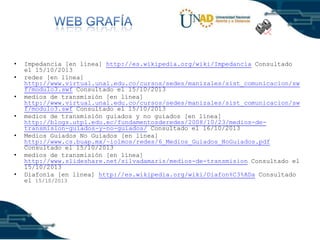

26. •
•
•
•
•
•
•
Impedancia [en línea] http://es.wikipedia.org/wiki/Impedancia Consultado
el 15/10/2013
redes [en línea]
http://www.virtual.unal.edu.co/cursos/sedes/manizales/sist_comunicacion/sw
f/modulo3.swf Consultado el 15/10/2013
medios de transmisión [en línea]
http://www.virtual.unal.edu.co/cursos/sedes/manizales/sist_comunicacion/sw
f/modulo3.swf Consultado el 15/10/2013
medios de transmisión guiados y no guiados [en línea]
http://blogs.utpl.edu.ec/fundamentosderedes/2008/10/23/medios-detransmision-guiados-y-no-guiados/ Consultado el 16/10/2013
Medios Guiados No Guiados [en línea]
http://www.cs.buap.mx/~iolmos/redes/6_Medios_Guiados_NoGuiados.pdf
Consultado el 15/10/2013
medios de transmisión [en línea]
http://www.slideshare.net/silvadamaris/medios-de-transmision Consultado el
15/10/2013
Diafonía [en línea] http://es.wikipedia.org/wiki/Diafon%C3%ADa Consultado
el 15/10/2013
