Este documento describe diferentes medios de transmisión guiados y no guiados. Los medios guiados incluyen cable coaxial, cable de par trenzado y fibra óptica. Los medios no guiados incluyen ondas de radio, microondas, satélites e infrarrojos. Cada medio tiene ventajas y desventajas dependiendo de la distancia, ancho de banda requerido y costo.

1. ACT 6 TRABAJO
COLABORATIVO UNIDAD 1
MEDIOS DE TRANSMISIÓN
(MEDIOS GUIADOS Y NO
GUIADOS).

2. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELA DE CIENCIAS BASICAS TECNOLOGIA E INGENIERIA
CURSO REDES LOCALES BÁSICAS
PRESENTADO POR
JOSE ALFONSO JIMENEZ OSORIO
CODOGO 14274899
PRESENTADO A
LEONARDO BERNAL ZAMORA DIRECTOR DE CURSO

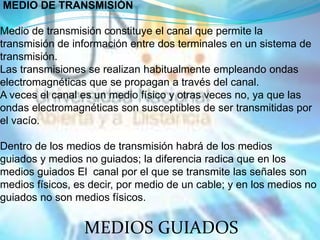

3. MEDIO DE TRANSMISIÓN
Medio de transmisión constituye el canal que permite la
transmisión de información entre dos terminales en un sistema de
transmisión.
Las transmisiones se realizan habitualmente empleando ondas
electromagnéticas que se propagan a través del canal.
A veces el canal es un medio físico y otras veces no, ya que las
ondas electromagnéticas son susceptibles de ser transmitidas por
el vacío.
Dentro de los medios de transmisión habrá de los medios
guiados y medios no guiados; la diferencia radica que en los
medios guiados El canal por el que se transmite las señales son
medios físicos, es decir, por medio de un cable; y en los medios no
guiados no son medios físicos.
MEDIOS GUIADOS

4. CABLE COAXIAL: Este cable transporta señales de alta frecuencia, más que el cable
Par Trenzado. Gracias a su diseño constituido por un hilo interno, recubierto con una
malla metálica conductora exterior y este a su vez igual al hilo central, recubierta con
metal aislante y este también recubierto de un plástico.
Estándares de un Cable Coaxial: son clasificados por especificaciones de RG (Radio de
Gobierno), que dan las condiciones físicas como grosor del cable interior, grosor y tipo
de aislante interior, blindaje, tamaño y cubierta exterior del cable.
Conectores de los Cables Coaxiales: Para los Cables Coaxiales se necesitan
conectores coaxiales como son de red o bayoneta (BNC, Bayonet network conector).
En general se especifica como el conector BNC, BNET y terminador BNC. El BNC se
conecta a televisores, BCN T Se usa en la ethernet y el terminador BNC se usa al final
del cable para prevenir el reflejo de la señal.
Rendimiento: Como hay mucha atenuación en la señal, esta se debilita y se necesita el
uso de repetidores.
Aplicaciones: Se usó en redes telefónicas análogas y digitales. Actualmente se usa en
conexiones de televisión por cable. También se aplica a redes LAN con tecnología
ethernet.
Ventajas:
-Gracias a su gran ancho de banda se transmiten una gran cantidad de datos.
-Una alta frecuencia de transmisión de datos .
Desventajas:
-Debido a su gran atenuación de la señal esta se debilita rápidamente.

5. CABLE DE PAR TRENZADO: Está formado por dos conductores por lo general de cobre
y cada uno con su aislante de las cuales uno es el que envía la señal de receptor y el otro
es tierra. El trenzado se utiliza para bloquear la interferencia producida por el exterior, el
trenzado por unidad de longitud determina la calidad de transmisión. IBM implementa un
cable blindado, que recorre el trenzado aumentando la calidad de señal enviada a través
de él.
La asociación de industrias electrónicas (EIA) desarrolló estándares para graduar los
cables de Par Trenzado en siete categorías. Los tipos se estiman según la calidad del
cable siendo 1 la menor y 7 el más alto. Estas categorías están determinadas por sus
características y velocidad de datos y su uso.
FIBRA OPTICA: Esta hecha de plástico o de cristal y transmite las señales en forma de
luz. La luz viaja en línea recta mientras se mueve a través de una única sustancia
uniforme. Si un rayo de luz que viaja a través de una sustancia entra de repente en otra
(más o menos densa), el rayo cambia de dirección. Si el ángulo de incidencia se refracta
(el ángulo que forma el rayo de luz con la línea perpendicular a la interfaz entre ambas
superficies) es menor que el ángulo critico y se mueve más cerca de la superficie.
La Fibra Óptica usa la reflexión para llevar la luz a través del canal. Un núcleo de cristal o
plástico se rodea con un revestimiento de cristal o plástico menos denso
MODOS DE PROPAGACION
MULTIMODO: En este hay múltiples rayos de luz de una fuente luminosa que se mueven
a través del núcleo por caminos distintos.
En la fibra Multimodo de índice escalonado, la densidad del núcleo permanece constante
desde el centro hasta los bordes. El término índice escalonado se refiere a la rapidez de
este cambio, que contribuye a distorsionar la señal a medida que pasa a través de la fibra

6. En la fibra Multimodo de índice de gradiente gradual, decremento esta distorsión de la
señal a través del cable. Esta tiene densidad variable. La densidad es mayor que el
centro del núcleo y decrece gradualmente hasta el borde.
MONOMODO: Usa fibra de índice escalonado y una fuente de luz muy enfocada que
limita los rayos a un rango muy pequeño de ángulos.
Se fabrica con un diámetro mucho más pequeño que las fibras multimodo y con una
densidad sustancialmente menor (índice de refracción). La propagación de los distintos
rayos es casi igual y los retrasos son despreciables y los rayos llegan al destino ‘juntos’.
Tamaño de la fibra: Se definen por la relación entre el diámetro de su núcleo y el
diámetro de su cubierta, ambas expresadas en micrómetros.
Composición del cable: La funda exterior esta hecha con PVC o teflón. Dentro del
revestimiento hay tiras de kevlar para fortalecer el cable. Debajo del kevlar hay otra capa
de plástico para proteger la fibra que esta en el centro del cable y esta formada por el
revestimiento y el núcleo.
Conectores de Fibra Óptica:
-Conector SC: Se usa para la TV por cable. Usa un sistema de bloqueo tirar.
-Conector ST: Se usa para conectar el cable o dispositivos de red.
-Conector MT-RJ: Tiene un conector del mismo tamaño que el KJ45.

7.  Ventajas:
 -Ancho De Banda Mayor: El cable de Fibra Óptica puede proporcionar anchos de
banda dramáticamente mayores que cualquier cable del Par Trenzado o Coaxial.
Actualmente, las tasas de datos y el uso de ancho de banda sobre los cables de
Fibra Óptica no están limitados por el medio sino por la tecnología.
 -Menor Atenuación de la Señal: La distancia de transmisión de la Fibra Óptica es
significativamente mayor que la que se consigue en otros medios guiados.
 Una señal puede transmitirse a lo largo de millas sin necesidad de regeneración.
 -Inmunidad a Interferencia electromagnética: El ruido electromagnético no puede
afectar a los cables de Fibra Óptica.
 -Resistencia a Materiales corrosivos: El cristal es más resistente a los materiales
corrosivos que el cobre.
 -Ligereza: Los cables de Fibra Óptica son muchos más ligeros que los de cobre.
 -Mayor Inmunidad a los Pinchazos: los cables de Fibra Óptica son más inmunes a
los pinchazos que los de cobre.

 Desventajas:
 -Instalación/Mantenimiento: El cable de Fibra Óptica es una tecnología
relativamente nueva. Su instalación y mantenimiento requiere expertos que no están
disponibles en cualquier parte.
 -Propagación Unidireccional de la Luz: La propagación de la luz es unidireccional.
Si se necesita comunicación bidireccional, se necesitan dos Fibras Ópticas.
 -Coste: El cable y los conectores son relativamente más caros que los otros medios
guiados. Si la demanda de ancho de banda no es alta, a menudo el uso de Fibra
Óptica no se justifica

8. Medios guiados

9. MEDIOS NO GUIADOS
 Los medios no guiados transportan ondas electromagnéticas sin
usar un conductor físico. Este tipo de comunicación se denomina
COMUNICACIÓN INALAMBRICA. Las señales se irradian a
través del aire. Las señales no guiadas pueden viajar del origen al
destino de formas diferentes: En superficie, por el cielo y en línea
de visión.
 Propagación por Superficie: Las ondas de radio viajan a través
de la porción más baja de la atmósfera, abrazando a la tierra. Las
señales emanan en todas las direcciones desde la antena de
transmisión. La distancia depende de la cantidad de potencia en la
señal. Cuanto mas grande es la potencia, más grande es la
distancia.
 Propagación por el cielo: Las ondas de radio con una frecuencia
mayor se irradian hacia arriba en la ionosfera y permite distancias
mayores con una potencia de salida menor.
 Propagación por Línea de Vista: Se transmiten señales de muy
alta frecuencia directamente de antena. La propagación por línea
de vista es truculenta porque las transmisiones de radio no se
pueden enfocar completamente y deben ser direccionales.

10.  No guiados:
• Infrarrojos: poseen las mismas técnicas que las
empleadas por la fibra óptica pero son por el aire. Son una
excelente opción para las distancias cortas, hasta los 2km
generalmente.
• Microondas: las emisiones pueden ser de forma
analógica o digitales pero han de estar en la línea visible.
• Satélite: sus ventajas son la libertad geográfica, su alta
velocidad…. pero sus desventajas tiene como gran
problema el retardo de las transmisiones debido a tener
que viajar grandes distancias.
• Ondas cortas: también llamadas radio de alta
frecuencia, su ventaja es que se puede transmitir a
grandes distancias con poca potencia y su desventaja es
que son menos fiables que otras ondas.
• Ondas de luz: son las ondas que utilizan la fibra óptica
para transmitir por el vidrio.

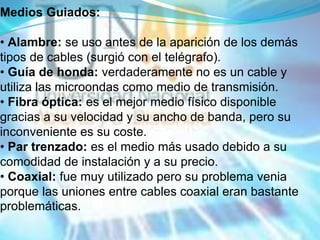

11. Medios Guiados:
• Alambre: se uso antes de la aparición de los demás
tipos de cables (surgió con el telégrafo).
• Guía de honda: verdaderamente no es un cable y
utiliza las microondas como medio de transmisión.
• Fibra óptica: es el mejor medio físico disponible
gracias a su velocidad y su ancho de banda, pero su
inconveniente es su coste.
• Par trenzado: es el medio más usado debido a su
comodidad de instalación y a su precio.
• Coaxial: fue muy utilizado pero su problema venia
porque las uniones entre cables coaxial eran bastante
problemáticas.

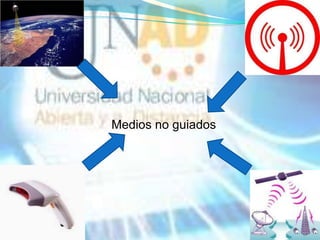

12. Medios no guiados

13. GRACIAS
