El documento describe diferentes tipos de medios de transmisión de datos, incluyendo cables de par trenzado, coaxiales y de fibra óptica, así como medios inalámbricos como microondas terrestres y satelitales. Explica las características y componentes de cada medio, como sus ventajas e inconvenientes para la transmisión de datos.

1. EQUIPO 1CONTRERAS SANCHEZ DIANA.CRUZ MENDEZ ADRIAN.BALDERAS GAMEZ ROBERTO.

2. MEDIOS DE TRANSMICIONEn la comunicación medios se refiere a los alambres, cables y otros canales por los que viaja la información desde su fuente hacia su destino.

3. Tipos de cablesLos medios mas comunes para la comunicación de datos son el cable de par trenzado, el cable coaxial, el cable de fibra óptica y los enlaces inalámbricos.

4. CABLE DE PAR TRENZADOConsiste de cuatro u ocho filamentos de alambre de cobre, cada uno cubierto de plástico , luego , trenzados por pares el uno con el otro y envueltos en otra capa de plástico

5. CARACTERISTICAS-El trenzado mantiene estable las propiedades eléctricas a lo largo de toda la longitud del cable -Reduce las interferencias creadas por los hilos adyacentes en los cables compuestos por varios pares. -Los pares se trenzan para reducir la interferencia entre pares adyacentes.-Se agrupan en una única funda de color codificado para reducir el número de cables físicos que se introducen en un conducto

6. Conectores.El conector es una pieza de plástico transparente en donde se inserta el cable. El cable de par trenzado utiliza conectores telefónicos RJ-45 para conectar a un equipoEl conector RJ-45 contiene ocho conexiones de cableNaranja / Blanco – Naranja Verde / Blanco – Verde. Blanco / Azul – Azul Blanco / Marrón – Marrón

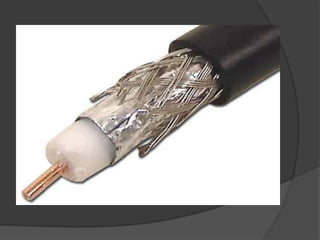

7. CABLE COAXIALUn cable coaxial está compuesto por un hilo de cobre central que está rodeado por un material aislante y luego, por una protección de metal trenzada. La funda protege al cable del entorno externo. Generalmente está hecha fabricada en caucho (o, a veces, Cloruro de Polivinilo La protección (cubierta de metal) que recubre los cables y protege los datos transmitidos en el medio para que no haya interferencias El núcleo, que realiza la tarea de transportar los datos. Consiste en un solo hilo de cobre, o en varias fibras trenzadas.

9. El cable coaxial puede llevar mas información que las antiguas Es menos susceptible a interferencia producida por algún otro cableadoLos datos binarios son transmitidos sobre cable de cobre mediante la aplicación de un voltaje en uno de los extremos y recepción en el otro. Un voltaje positivo +V representa un 1 digital, un voltaje V representa un 0 digital.

10. TIPOS DE CALBE COAXIALCoaxial fino "thin" Barato,flexible y fácil de instalarSus propiedades de transmisión son sensiblemente peores que las del coaxial grueso.Con este coaxial fino se utilizan conectores BNC

11. Coaxial fino "thick" Surgió como alternativa al cable anterior, al ser más barato, flexible y fácil de instalar.El ancho de del cableado coaxial depende de la longitud del cable.Posee un ancho de banda de 10 Mbps Como conector se emplea un transceptor "transceiver”.

12. FIBRA OPTICA

13. CARACTERISTICASUn cable de fibra óptica es un filamento muy delgado de vidrio q transite rayos de luz pulsátilesCuando una punta del filamento se expone a la luz, la transporta hasta el otro extremoPuede transportar mas de mil millones de bits por segundoSon inmunes a las interferencias electromagnéticas

14. ventajasUna banda de paso muy anchaPequeño tamañoGran flexibilidadNo produce interferenciasResistencia al calor, frío, corrosión.

15. desventajasLa alta fragilidad de las fibras.Es mas caro que el par trenzado y q el coaxInstalación difícilNecesidad de usar transmisores y receptores más caros

16. MEDIOS NO GUIADOSLos medios no guiados o sin cable han tenido gran adopción al ser un buen medio de cubrir grandes distancias y hacia cualquier dirección.De manera general podemos definir las siguientes características de este tipo de medios:La transmisión y recepción se realiza por medio de antenas, las cuales deben estar alineadas cuando la transmisión es direccional, o si es omnidireccional la señal se propaga en todas las direcciones.

17. MICRO ONDAS TERRESTRESLas microondas están definidas como un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos. Es en si una onda de corta longitud.

18. Para la comunicación de microondas terrestres se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, además entre mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por atenuación e interferencias, y es muy sensible a las malas condiciones atmosféricas.

19. MICRO ONDAS POR SATELITERealizan la transmisión de todo tipo de datos, imágenes, etc.,Son usados para sistemas de televisión, transmisión telefónica a larga distancia y conexión de redes privadas.Las microondas por satéliteen si no procesan información sino que actúa como un repetidor-amplificador y puede cubrir un amplio espacio de espectro terrestre.

20. TABLA COMPARATIVA

21. FIN
