El documento presenta 4 problemas de mecánica de fluidos. El primero involucra calcular el gasto de líquido a través de un espacio entre un embalaje hidráulico y un cilindro. El segundo involucra calcular coeficientes de descarga para un orificio que descarga agua bajo presión. El tercero involucra calcular coeficientes de descarga para un orificio que descarga aceite desde un depósito. El cuarto involucra calcular ángulos de álabes, cabeza producida y potencia requerida para un

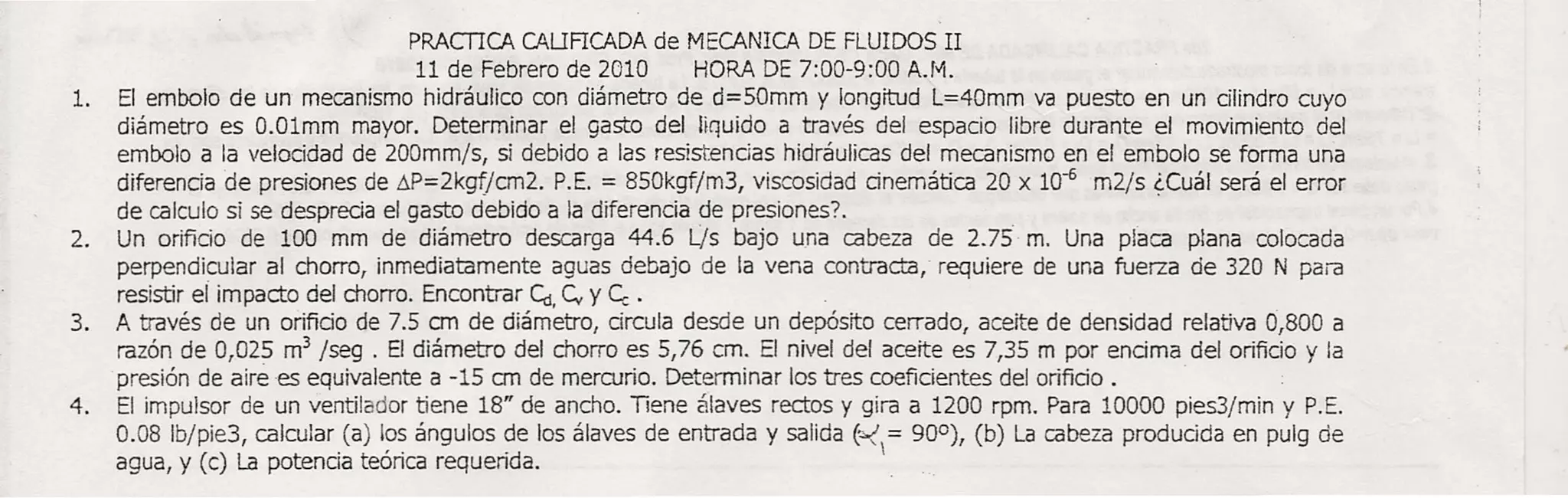

1. PRACTICA CAURCADA de MECANICA DE FLUIDOS II
11 de Febrero de 2010 HORA DE 7:00-9:00 A.rv¡.
1. El embalo de un mecanismo hidráulico con diámetro de d=50mm y longitud L=40mm va puesto en un cilindro cuyo
diámetro es 0.01mm mayor. Determinar el gasto del üquido a través del espacio libre durante el movimiento del
embalo a la velocidad de 200mm/s, si debido a las resistencias hidráulicas del mecanismo en el embalo se forma una
diferencia de presiones de óP=2kgt/cm2. P.E. = 850kgf/m3, viscosidad cinemática 20 x 10-6 m2/s ~Cuál será el error
de calculo si se desprecia el gasto debido a la diferencia de presiones?
2. Un orificio de 100 mm de diámetro descarga 44.6 l/s bajo una cabeza de 2.75 m. Una placa plana colocada
perpendicular al chorro, inmediatamente aguas debajo de la vena contrada, requiere de una fuerza de 320 N para
resistir ei impacto del chorro. Encontrar Cel, , y C: .
C
3. A través de un orificio de 7.5 cm de diámetro, circula desde un depósito cerrado, aceite de densidad relativa 0,800 a
razón de 0,025 m3/seg . El diámetro del chorro es 5,76 cm. El nivel del aceite es 7,35 m por encima del orificio y la
presión de aire es equivalente a -15 cm de mercurio. Determinar los tres coeficientes del orificio. .
4. El impulsor de un ventilador tiene 18" de ancho. Tiene álaves rectos y gira a 1200 rpm. Para 10000 pies3/min y P.E.
0.08 Ib/pie3, calcular (a) los ángulos de los álaves de entrada y salida t~ = 90°), (b) La cabeza producida en pulg de
agua, y (e) La potencia teórica requerida. . .
