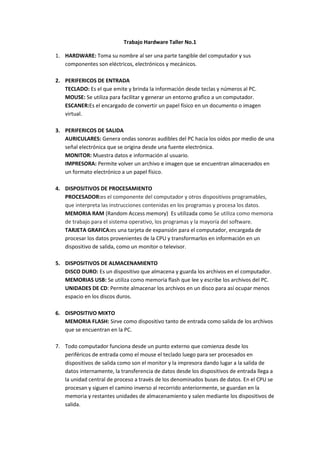

1. Trabajo Hardware Taller No.1
1. HARDWARE: Toma su nombre al ser una parte tangible del computador y sus
componentes son eléctricos, electrónicos y mecánicos.
2. PERIFERICOS DE ENTRADA
TECLADO: Es el que emite y brinda la información desde teclas y números al PC.
MOUSE: Se utiliza para facilitar y generar un entorno grafico a un computador.
ESCANER:Es el encargado de convertir un papel físico en un documento o imagen
virtual.
3. PERIFERICOS DE SALIDA
AURICULARES: Genera ondas sonoras audibles del PC hacia los oídos por medio de una
señal electrónica que se origina desde una fuente electrónica.
MONITOR: Muestra datos e información al usuario.
IMPRESORA: Permite volver un archivo e imagen que se encuentran almacenados en
un formato electrónico a un papel físico.
4. DISPOSITIVOS DE PROCESAMIENTO
PROCESADOR:es el componente del computador y otros dispositivos programables,
que interpreta las instrucciones contenidas en los programas y procesa los datos.
MEMORIA RAM (Random Access memory) Es utilizada como Se utiliza como memoria
de trabajo para el sistema operativo, los programas y la mayoría del software.
TARJETA GRAFICA:es una tarjeta de expansión para el computador, encargada de
procesar los datos provenientes de la CPU y transformarlos en información en un
dispositivo de salida, como un monitor o televisor.
5. DISPOSITIVOS DE ALMACENAMIENTO
DISCO DURO: Es un dispositivo que almacena y guarda los archivos en el computador.
MEMORIAS USB: Se utiliza como memoria flash que lee y escribe los archivos del PC.
UNIDADES DE CD: Permite almacenar los archivos en un disco para así ocupar menos
espacio en los discos duros.
6. DISPOSITIVO MIXTO
MEMORIA FLASH: Sirve como dispositivo tanto de entrada como salida de los archivos
que se encuentran en la PC.
7. Todo computador funciona desde un punto externo que comienza desde los
periféricos de entrada como el mouse el teclado luego para ser procesados en
dispositivos de salida como son el monitor y la impresora dando lugar a la salida de
datos internamente, la transferencia de datos desde los dispositivos de entrada llega a
la unidad central de proceso a través de los denominados buses de datos. En el CPU se
procesan y siguen el camino inverso al recorrido anteriormente, se guardan en la
memoria y restantes unidades de almacenamiento y salen mediante los dispositivos de
salida.

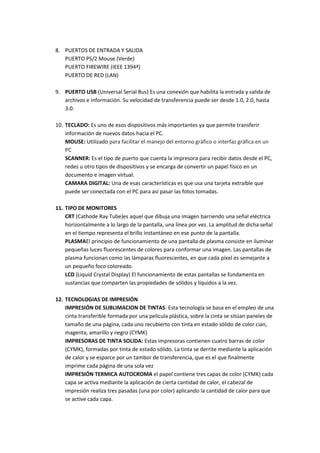

2. 8. PUERTOS DE ENTRADA Y SALIDA
PUERTO PS/2 Mouse (Verde)
PUERTO FIREWIRE (IEEE 1394ª)
PUERTO DE RED (LAN)
9. PUERTO USB (Universal Serial Bus) Es una conexión que habilita la entrada y salida de
archivos e información. Su velocidad de transferencia puede ser desde 1.0, 2.0, hasta
3.0.
10. TECLADO: Es uno de esos dispositivos más importantes ya que permite transferir
información de nuevos datos hacia el PC.
MOUSE: Utilizado para facilitar el manejo del entorno gráfico o interfaz gráfica en un
PC
SCANNER: Es el tipo de puerto que cuenta la impresora para recibir datos desde el PC,
redes u otro tipos de dispositivos y se encarga de convertir un papel físico en un
documento e imagen virtual.
CAMARA DIGITAL: Una de esas características es que usa una tarjeta extraíble que
puede ser conectada con el PC para así pasar las fotos tomadas.
11. TIPO DE MONITORES
CRT (Cathode Ray Tube)es aquel que dibuja una imagen barriendo una señal eléctrica
horizontalmente a lo largo de la pantalla, una línea por vez. La amplitud de dicha señal
en el tiempo representa el brillo instantáneo en ese punto de la pantalla.
PLASMAEl principio de funcionamiento de una pantalla de plasma consiste en iluminar
pequeñas luces fluorescentes de colores para conformar una imagen. Las pantallas de
plasma funcionan como las lámparas fluorescentes, en que cada píxel es semejante a
un pequeño foco coloreado.
LCD (Liquid Crystal Display) El funcionamiento de estas pantallas se fundamenta en
sustancias que comparten las propiedades de sólidos y líquidos a la vez.
12. TECNOLOGIAS DE IMPRESIÓN
IMPRESIÓN DE SUBLIMACION DE TINTAS: Esta tecnología se basa en el empleo de una
cinta transferible formada por una película plástica, sobre la cinta se sitúan paneles de
tamaño de una página, cada uno recubierto con tinta en estado sólido de color cian,
magenta, amarillo y negro (CYMK)
IMPRESORAS DE TINTA SOLIDA: Estas impresoras contienen cuatro barras de color
(CYMK), formadas por tinta de estado sólido. La tinta se derrite mediante la aplicación
de calor y se esparce por un tambor de transferencia, que es el que finalmente
imprime cada página de una sola vez
IMPRESIÓN TERMICA AUTOCROMA el papel contiene tres capas de color (CYMK) cada
capa se activa mediante la aplicación de cierta cantidad de calor, el cabezal de
impresión realiza tres pasadas (una por color) aplicando la cantidad de calor para que
se active cada capa.

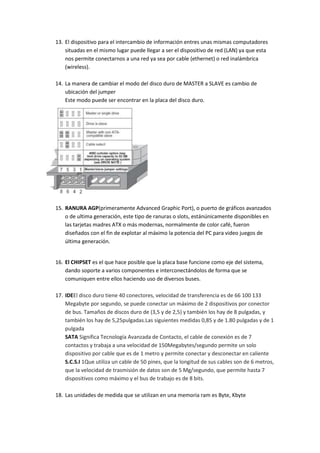

3. 13. El dispositivo para el intercambio de información entres unas mismas computadores
situadas en el mismo lugar puede llegar a ser el dispositivo de red (LAN) ya que esta
nos permite conectarnos a una red ya sea por cable (ethernet) o red inalámbrica
(wireless).
14. La manera de cambiar el modo del disco duro de MASTER a SLAVE es cambio de
ubicación del jumper
Este modo puede ser encontrar en la placa del disco duro.
15. RANURA AGP(primeramente Advanced Graphic Port), o puerto de gráficos avanzados
o de ultima generación, este tipo de ranuras o slots, estánúnicamente disponibles en
las tarjetas madres ATX o más modernas, normalmente de color café, fueron
diseñados con el fin de explotar al máximo la potencia del PC para video juegos de
última generación.
16. El CHIPSET es el que hace posible que la placa base funcione como eje del sistema,
dando soporte a varios componentes e interconectándolos de forma que se
comuniquen entre ellos haciendo uso de diversos buses.
17. IDEEl disco duro tiene 40 conectores, velocidad de transferencia es de 66 100 133
Megabyte por segundo, se puede conectar un máximo de 2 dispositivos por conector
de bus. Tamaños de discos duro de (3,5 y de 2,5) y también los hay de 8 pulgadas, y
también los hay de 5,25pulgadas.Las siguientes medidas 0,85 y de 1.80 pulgadas y de 1
pulgada
SATA Significa Tecnología Avanzada de Contacto, el cable de conexión es de 7
contactos y trabaja a una velocidad de 150Megabytes/segundo permite un solo
dispositivo por cable que es de 1 metro y permite conectar y desconectar en caliente
S.C.S.I 1Que utiliza un cable de 50 pines, que la longitud de sus cables son de 6 metros,
que la velocidad de trasmisión de datos son de 5 Mg/segundo, que permite hasta 7
dispositivos como máximo y el bus de trabajo es de 8 bits.
18. Las unidades de medida que se utilizan en una memoria ram es Byte, Kbyte

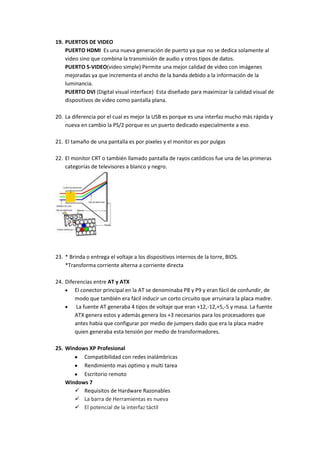

4. 19. PUERTOS DE VIDEO
PUERTO HDMI Es una nueva generación de puerto ya que no se dedica solamente al
video sino que combina la transmisión de audio y otros tipos de datos.
PUERTO S-VIDEO(video simple) Permite una mejor calidad de video con imágenes
mejoradas ya que incrementa el ancho de la banda debido a la información de la
luminancia.
PUERTO DVI (Digital visual interface) Esta diseñado para maximizar la calidad visual de
dispositivos de video como pantalla plana.
20. La diferencia por el cual es mejor la USB es porque es una interfaz mucho más rápida y
nueva en cambio la PS/2 porque es un puerto dedicado especialmente a eso.
21. El tamaño de una pantalla es por pixeles y el monitor es por pulgas
22. El monitor CRT o también llamado pantalla de rayos catódicos fue una de las primeras
categorías de televisores a blanco y negro.
23. * Brinda o entrega el voltaje a los dispositivos internos de la torre, BIOS.
*Transforma corriente alterna a corriente directa
24. Diferencias entre AT y ATX
El conector principal en la AT se denominaba P8 y P9 y eran fácil de confundir, de
modo que también era fácil inducir un corto circuito que arruinara la placa madre.
La fuente AT generaba 4 tipos de voltaje que eran +12,-12,+5,-5 y masa. La fuente
ATX genera estos y además genera los +3 necesarios para los procesadores que
antes había que configurar por medio de jumpers dado que era la placa madre
quien generaba esta tensión por medio de transformadores.
25. Windows XP Profesional
Compatibilidad con redes inalámbricas
Rendimiento mas optimo y multi tarea
Escritorio remoto
Windows 7
 Requisitos de Hardware Razonables
 La barra de Herramientas es nueva
 El potencial de la interfaz táctil

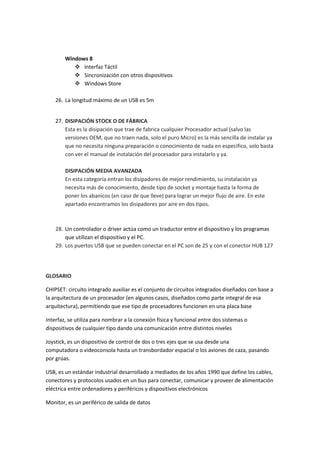

5. Windows 8
 Interfaz Táctil
 Sincronización con otros dispositivos
 Windows Store
26. La longitud máximo de un USB es 5m
27. DISIPACIÓN STOCK O DE FÁBRICA
Esta es la disipación que trae de fabrica cualquier Procesador actual (salvo las
versiones OEM, que no traen nada, solo el puro Micro) es la más sencilla de instalar ya
que no necesita ninguna preparación o conocimiento de nada en especifico, solo basta
con ver el manual de instalación del procesador para instalarlo y ya.
DISIPACIÓN MEDIA AVANZADA
En esta categoría entran los disipadores de mejor rendimiento, su instalación ya
necesita más de conocimiento, desde tipo de socket y montaje hasta la forma de
poner los abanicos (en caso de que lleve) para lograr un mejor flujo de aire. En este
apartado encontramos los disipadores por aire en dos tipos.
28. Un controlador o driver actúa como un traductor entre el dispositivo y los programas
que utilizan el dispositivo y el PC.
29. Los puertos USB que se pueden conectar en el PC son de 25 y con el conector HUB 127
GLOSARIO
CHIPSET: circuito integrado auxiliar es el conjunto de circuitos integrados diseñados con base a
la arquitectura de un procesador (en algunos casos, diseñados como parte integral de esa
arquitectura), permitiendo que ese tipo de procesadores funcionen en una placa base
Interfaz, se utiliza para nombrar a la conexión física y funcional entre dos sistemas o
dispositivos de cualquier tipo dando una comunicación entre distintos niveles
Joystick, es un dispositivo de control de dos o tres ejes que se usa desde una
computadora o videoconsola hasta un transbordador espacial o los aviones de caza, pasando
por grúas.
USB, es un estándar industrial desarrollado a mediados de los años 1990 que define los cables,
conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación
eléctrica entre ordenadores y periféricos y dispositivos electrónicos
Monitor, es un periférico de salida de datos

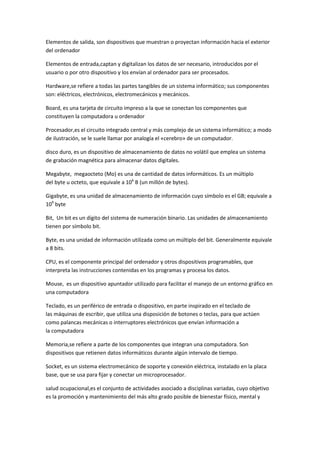

6. Elementos de salida, son dispositivos que muestran o proyectan información hacia el exterior
del ordenador
Elementos de entrada,captan y digitalizan los datos de ser necesario, introducidos por el
usuario o por otro dispositivo y los envían al ordenador para ser procesados.
Hardware,se refiere a todas las partes tangibles de un sistema informático; sus componentes
son: eléctricos, electrónicos, electromecánicos y mecánicos.
Board, es una tarjeta de circuito impreso a la que se conectan los componentes que
constituyen la computadora u ordenador
Procesador,es el circuito integrado central y más complejo de un sistema informático; a modo
de ilustración, se le suele llamar por analogía el «cerebro» de un computador.
disco duro, es un dispositivo de almacenamiento de datos no volátil que emplea un sistema
de grabación magnética para almacenar datos digitales.
Megabyte, megaocteto (Mo) es una de cantidad de datos informáticos. Es un múltiplo
del byte u octeto, que equivale a 106 B (un millón de bytes).
Gigabyte, es una unidad de almacenamiento de información cuyo símbolo es el GB; equivale a
109 byte
Bit, Un bit es un dígito del sistema de numeración binario. Las unidades de almacenamiento
tienen por símbolo bit.
Byte, es una unidad de información utilizada como un múltiplo del bit. Generalmente equivale
a 8 bits.
CPU, es el componente principal del ordenador y otros dispositivos programables, que
interpreta las instrucciones contenidas en los programas y procesa los datos.
Mouse, es un dispositivo apuntador utilizado para facilitar el manejo de un entorno gráfico en
una computadora
Teclado, es un periférico de entrada o dispositivo, en parte inspirado en el teclado de
las máquinas de escribir, que utiliza una disposición de botones o teclas, para que actúen
como palancas mecánicas o interruptores electrónicos que envían información a
la computadora
Memoria,se refiere a parte de los componentes que integran una computadora. Son
dispositivos que retienen datos informáticos durante algún intervalo de tiempo.
Socket, es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa
base, que se usa para fijar y conectar un microprocesador.
salud ocupacional,es el conjunto de actividades asociado a disciplinas variadas, cuyo objetivo
es la promoción y mantenimiento del más alto grado posible de bienestar físico, mental y

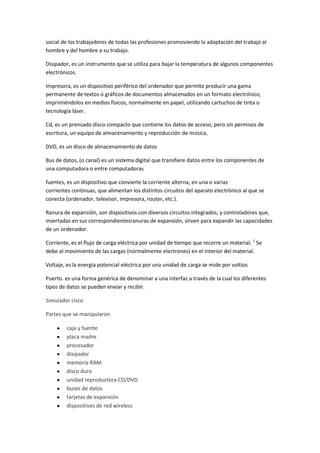

7. social de los trabajadores de todas las profesiones promoviendo la adaptación del trabajo al
hombre y del hombre a su trabajo.
Disipador, es un instrumento que se utiliza para bajar la temperatura de algunos componentes
electrónicos.
Impresora, es un dispositivo periférico del ordenador que permite producir una gama
permanente de textos o gráficos de documentos almacenados en un formato electrónico,
imprimiéndolos en medios físicos, normalmente en papel, utilizando cartuchos de tinta o
tecnología láser.
Cd, es un prensado disco compacto que contiene los datos de acceso, pero sin permisos de
escritura, un equipo de almacenamiento y reproducción de música,
DVD, es un disco de almacenamiento de datos
Bus de datos, (o canal) es un sistema digital que transfiere datos entre los componentes de
una computadora o entre computadoras
fuentes, es un dispositivo que convierte la corriente alterna, en una o varias
corrientes continuas, que alimentan los distintos circuitos del aparato electrónico al que se
conecta (ordenador, televisor, impresora, router, etc.).
Ranura de expansión, son dispositivos con diversos circuitos integrados, y controladores que,
insertadas en sus correspondientesranuras de expansión, sirven para expandir las capacidades
de un ordenador.
Corriente, es el flujo de carga eléctrica por unidad de tiempo que recorre un material. 1 Se
debe al movimiento de las cargas (normalmente electrones) en el interior del material.
Voltaje, es la energía potencial eléctrica por una unidad de carga se mide por voltios
Puerto. es una forma genérica de denominar a una interfaz a través de la cual los diferentes
tipos de datos se pueden enviar y recibir.
Simulador cisco
Partes que se manipularon
caja y fuente
placa madre
procesador
disipador
memoria RAM
disco duro
unidad reproductora CD/DVD
buses de datos
tarjetas de expansión
dispositivos de red wireless

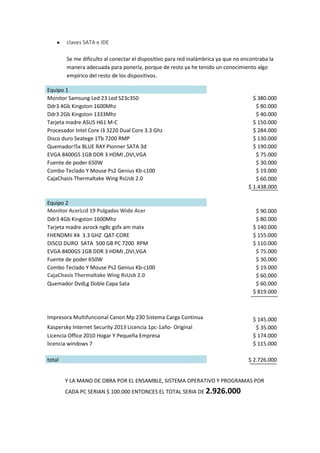

8. claves SATA e IDE
Se me dificulto al conectar el dispositivo para red inalámbrica ya que no encontraba la
manera adecuada para ponerla, porque de resto ya he tenido un conocimiento algo
empírico del resto de los dispositivos.
Equipo 1
Monitor Samsung Led 23 Led S23c350
Ddr3 4Gb Kingston 1600Mhz
Ddr3 2Gb Kingston 1333Mhz
Tarjeta madre ASUS H61 M-C
Procesador Intel Core I3 3220 Dual Core 3.3 Ghz
Disco duro Seatege 1Tb 7200 RMP
Quemador!5x BLUE RAY Pionner SATA 3d
EVGA 8400GS 1GB DDR 3 HDMI ,DVI,VGA
Fuente de poder 650W
Combo Teclado Y Mouse Ps2 Genius Kb-c100
CajaChasis Thermaltake Wing RsUsb 2.0
Equipo 2
Monitor AcerLcd 19 Pulgadas Wide Acer
Ddr3 4Gb Kingston 1600Mhz
Tarjeta madre asrock ng8c gsfx am matx
FHENOMII X4 3.3 GHZ QAT-CORE
DISCO DURO SATA 500 GB PC 7200 RPM
EVGA 8400GS 1GB DDR 3 HDMI ,DVI,VGA
Fuente de poder 650W
Combo Teclado Y Mouse Ps2 Genius Kb-c100
CajaChasis Thermaltake Wing RsUsb 2.0
Quemador DvdLg Doble Capa Sata
Impresora Multifuncional Canon Mp 230 Sistema Carga Continua
Kaspersky Internet Security 2013 Licencia 1pc-1año- Original
Licencia Office 2010 Hogar Y Pequeña Empresa
licencia windows 7
total
$ 380.000
$ 80.000
$ 40.000
$ 150.000
$ 284.000
$ 130.000
$ 190.000
$ 75.000
$ 30.000
$ 19.000
$ 60.000
$ 1.438.000
$ 90.000
$ 80.000
$ 140.000
$ 155.000
$ 110.000
$ 75.000
$ 30.000
$ 19.000
$ 60.000
$ 60.000
$ 819.000
$ 145.000
$ 35.000
$ 174.000
$ 115.000
$ 2.726.000
Y LA MANO DE OBRA POR EL ENSAMBLE, SISTEMA OPERATIVO Y PROGRAMAS POR
CADA PC SERIAN $ 100.000 ENTONCES EL TOTAL SERIA DE 2.926.000
