Este documento presenta un estudio de caso sobre la modelación de la ruptura de una presa y la onda de avenida resultante en la Central Baker II en la Región XI de Chile. El estudio utilizó un programa de modelación compuesto que simula la ruptura de una presa trapezoidal y estima los parámetros del avance resultante del agua, como el tiempo de llegada, la velocidad y momento de impacto, caudal máximo y altura de la inundación. Los resultados incluyen una altura máxima de 4 a 10 metros para el sector de Tortel. Se recom

1. MODELACION DE RUPTURA DE
PRESA Y ONDA DE AVENIDA
ESTUDIO DE CASO
CENTRAL BAKER II
XI REGION - CHILE
REALIZADO POR: SOLICITADO POR:

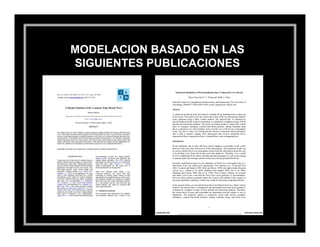

2. MODELACION BASADO EN LAS
SIGUIENTES PUBLICACIONES

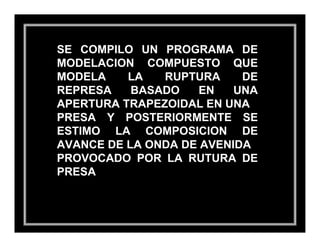

4. SE COMPILO UN PROGRAMA DE
MODELACION COMPUESTO QUE
MODELA LA RUPTURA DE
REPRESA BASADO EN UNA
APERTURA TRAPEZOIDAL EN UNA
PRESA Y POSTERIORMENTE SE
ESTIMO LA COMPOSICION DE
AVANCE DE LA ONDA DE AVENIDA
PROVOCADO POR LA RUTURA DE
PRESA

5. LA ENTRADA DE DATOS DEL
PROGRAMA

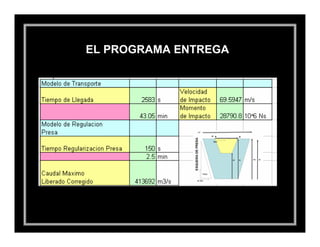

6. EL PROGRAMA ENTREGA

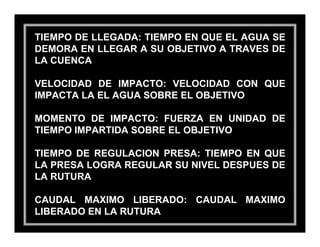

7. TIEMPO DE LLEGADA: TIEMPO EN QUE EL AGUA SE
DEMORA EN LLEGAR A SU OBJETIVO A TRAVES DE
LA CUENCA
VELOCIDAD DE IMPACTO: VELOCIDAD CON QUE
IMPACTA LA EL AGUA SOBRE EL OBJETIVO
MOMENTO DE IMPACTO: FUERZA EN UNIDAD DE
TIEMPO IMPARTIDA SOBRE EL OBJETIVO
TIEMPO DE REGULACION PRESA: TIEMPO EN QUE
LA PRESA LOGRA REGULAR SU NIVEL DESPUES DE
LA RUTURA
CAUDAL MAXIMO LIBERADO: CAUDAL MAXIMO
LIBERADO EN LA RUTURA

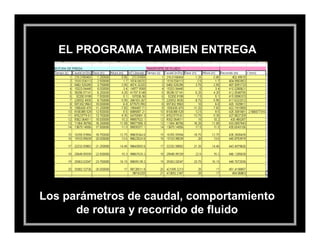

8. EL PROGRAMA TAMBIEN ENTREGA
Los parámetros de caudal, comportamiento
de rotura y recorrido de fluido

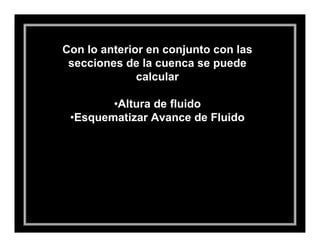

9. Con lo anterior en conjunto con las
secciones de la cuenca se puede
calcular
•Altura de fluido
•Esquematizar Avance de Fluido

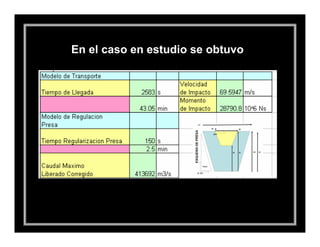

10. En el caso en estudio se obtuvo

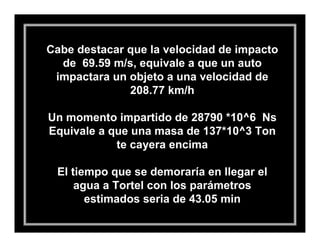

11. Cabe destacar que la velocidad de impacto
de 69.59 m/s, equivale a que un auto
impactara un objeto a una velocidad de
208.77 km/h
Un momento impartido de 28790 *10^6 Ns
Equivale a que una masa de 137*10^3 Ton
te cayera encima
El tiempo que se demoraría en llegar el
agua a Tortel con los parámetros
estimados seria de 43.05 min

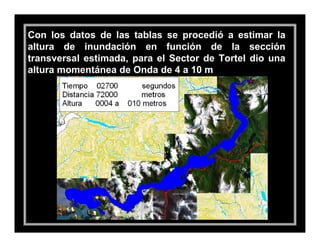

12. Con los datos de las tablas se procedió a estimar la
altura de inundación en función de la sección
transversal estimada, para el Sector de Tortel dio una
altura momentánea de Onda de 4 a 10 m

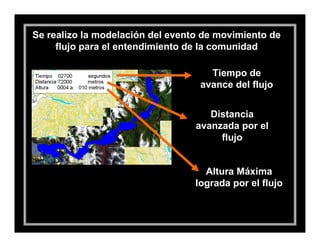

13. Se realizo la modelación del evento de movimiento de
flujo para el entendimiento de la comunidad
Tiempo de
avance del flujo
Distancia
avanzada por el
flujo
Altura Máxima
lograda por el flujo

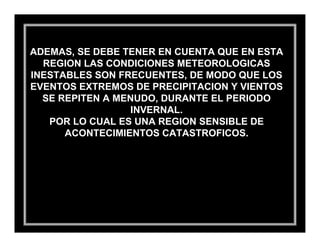

15. ADEMAS, SE DEBE TENER EN CUENTA QUE EN ESTA
REGION LAS CONDICIONES METEOROLOGICAS
INESTABLES SON FRECUENTES, DE MODO QUE LOS
EVENTOS EXTREMOS DE PRECIPITACION Y VIENTOS
SE REPITEN A MENUDO, DURANTE EL PERIODO
INVERNAL.
POR LO CUAL ES UNA REGION SENSIBLE DE
ACONTECIMIENTOS CATASTROFICOS.

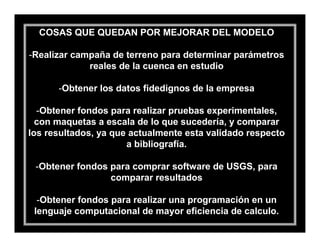

16. COSAS QUE QUEDAN POR MEJORAR DEL MODELO
-Realizar campaña de terreno para determinar parámetros
reales de la cuenca en estudio
-Obtener los datos fidedignos de la empresa
-Obtener fondos para realizar pruebas experimentales,
con maquetas a escala de lo que sucedería, y comparar
los resultados, ya que actualmente esta validado respecto
a bibliografía.
-Obtener fondos para comprar software de USGS, para
comparar resultados
-Obtener fondos para realizar una programación en un
lenguaje computacional de mayor eficiencia de calculo.
