1. Estudiante: Estefanía Quintana
C.I.: 24339612
Sección: ZA
Prof.: Pedro Guedez
REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN BARINAS
INGENIERÍA CIVIL
MECÁNICA DE FLUIDOS II

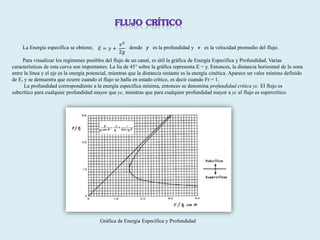

2. La Energía específica se obtiene, donde y es la profundidad y v es la velocidad promedio del flujo.
Para visualizar los regímenes posibles del flujo de un canal, es útil la gráfica de Energía Específica y Profundidad. Varias
características de esta curva son importantes. La lía de 45° sobre la gráfica representa E = y. Entonces, la distancia horizontal de la zona
entre la línea y el eje es la energía potencial, mientras que la distancia restante es la energía cinética. Aparece un valor mínimo definido
de E, y se demuestra que ocurre cuando el flujo se halla en estado crítico, es decir cuando Fr = 1.
La profundidad correspondiente a la energía específica mínima, entonces se denomina profundidad crítica yc. El flujo es
subcrítico para cualquier profundidad mayor que yc, mientras que para cualquier profundidad mayor a yc el flujo es supercrítico.
𝐸 = 𝑦 +
𝑣2
2𝑔
Gráfica de Energía Específica y Profundidad

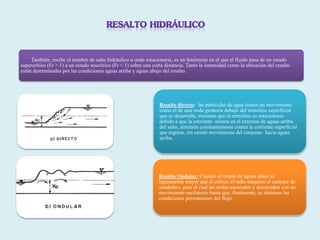

3. También, recibe el nombre de salto hidráulico u onda estacionaria, es un fenómeno en el que el fluido pasa de un estado
supercrítico (Fr > 1) a un estado suscritico (Fr < 1) sobre una corta distancia. Tanto la intensidad como la ubicación del resalto
están determinadas por las condiciones aguas arriba y aguas abajo del resalto.
Resalto directo: las partículas de agua tienen un movimiento
como el de una onda giratoria debajo del remolino superficial
que se desarrolla, mientras que el remolino es estacionario
debido a que la corriente misma en el extremo de aguas arriba
del salto, arremete constantemente contra la corriente superficial
que regresa, sin existir movimiento del conjunto hacia aguas
arriba.
Resalto Ondular: Cuando el tirante de aguas abajo es
ligeramente mayor que el crítico, el salto adquiere el carácter de
«ondular», para el cual las ondas ascienden y descienden con un
movimiento oscilatorio hasta que, finalmente, se obtienen las
condiciones permanentes del flujo.

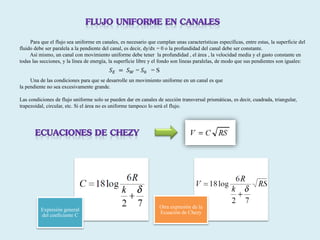

4. Expresión general
del coeficiente C
Otra expresión de la
Ecuación de Chezy
Para que el flujo sea uniforme en canales, es necesario que cumplan unas características específicas, entre estas, la superficie del
fluido debe ser paralela a la pendiente del canal, es decir, dy/dx = 0 o la profundidad del canal debe ser constante.
Así mismo, un canal con movimiento uniforme debe tener la profundidad , el área , la velocidad media y el gasto constante en
todas las secciones, y la línea de energía, la superficie libre y el fondo son líneas paralelas, de modo que sus pendientes son iguales:
Una de las condiciones para que se desarrolle un movimiento uniforme en un canal es que
la pendiente no sea excesivamente grande.
Las condiciones de flujo uniforme solo se pueden dar en canales de sección transversal prismáticas, es decir, cuadrada, triangular,
trapezoidal, circular, etc. Si el área no es uniforme tampoco lo será el flujo.
𝑆 𝐸 = 𝑆 𝑊 = 𝑆0 = S

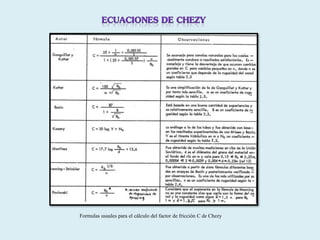

5. Formulas usuales para el cálculo del factor de fricción C de Chezy

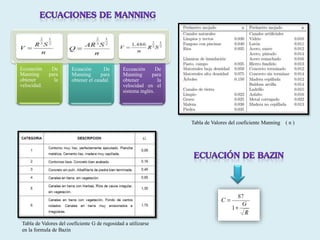

6. Eccuación De
Manning para
obtener la
velocidad.
Ecuación De
Manning para
obtener el caudal.
Eccuación De
Manning para
obtener la
velocidad en el
sistema inglés.
Tabla de Valores del coeficiente Manning ( n )
Tabla de Valores del coeficiente G de rugosidad a utilizarse
en la formula de Bazin

7. Tabla de Valores
de Rugosidad
Absoluta

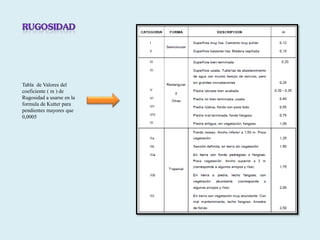

8. Tabla de Valores del
coeficiente ( m ) de
Rugosidad a usarse en la
formula de Kutter para
pendientes mayores que
0,0005

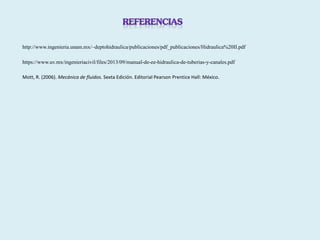

9. http://www.ingenieria.unam.mx/~deptohidraulica/publicaciones/pdf_publicaciones/Hidraulica%20II.pdf
https://www.uv.mx/ingenieriacivil/files/2013/09/manual-de-ee-hidraulica-de-tuberias-y-canales.pdf
Mott, R. (2006). Mecánica de fluidos. Sexta Edición. Editorial Pearson Prentice Hall: México.
