SlideShare una empresa de Scribd logo
1 de 36
“INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLÓGICO PÚBLICO”
“VÍCTOR ÁLVAREZ HUAPAYA”
CARRERA PROFESIONAL : CONSTRUCCIÓN CIVIL
INFORME DE PRÁCTICA PRE – PROFESIONAL
MODULO N° III: “EJECUCIÓN DE OBRAS CIVILES”
“AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN
LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS,
MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN
JUAN BAUTISTA – HUAMANGA – AYACUCHO”
PRESENTADO POR:
PARE BARRETO, Raúl
ASESOR : Ing.
FECHA DE INICIO : 14 DE DICIEMBRE DEL2015
FECHA DE FINALIZACIÓN : 31 DE MARZODE 2016
TOTAL DE HORAS : 640 HORAS.
AYACUCHO - PERÚ
2016
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
DEDICATORIAPRESENTACIÓN
Tuve el gran ímpetu y honor de presentar; y el privilegio de ser
presentado este modesto INFORME DE LA PRÁCTICA PRE –
PROFESIONAL, del MÓDULO N° III: “EJECUCIÓN DE OBRAS
CIVILES”, con la única finalidad de cumplir mis deberes como
estudiante de la prestigiosa Institución; que tiene el objetivo de
formar profesionales competitivos en el campo laboral, lo cual
implica aprender de saber, definir y ejecutar un expediente técnico
de acuerdo a los reglamentos de construcción y partidas a
ejecutarse.
Siento una profunda satisfacción y un gran privilegio resaltar la
encomiable labor que realizan los docentes de la institución, a ellos
quiero hacer público mi eterno agradecimiento por tan importante
aporte que nos brindan; porque siempre están ligados a los avances
del tiempo.
Sería ingrato, no agradecer a mis PADRES, pues son parte de lo que
hoy soy, es consecuencia de la formación que ellos cultivaron
siempre en mi persona, por eso mis agradecimientos y augurios de
éxitos.
"EL 90% DE LOS QUE FRACASAN NO HAY SIDO DERROTADOS EN
REALIDAD, SIMPLEMENTE RENUNCIAN".
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

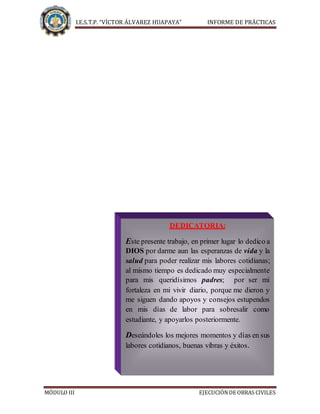

DEDICATORIA
DEDICATORIA:
Este presente trabajo, en primer lugar lo dedico a
DIOS por darme aun las esperanzas de vida y la
salud para poder realizar mis labores cotidianas;
al mismo tiempo es dedicado muy especialmente
para mis queridísimos padres; por ser mi
fortaleza en mi vivir diario, porque me dieron y
me siguen dando apoyos y consejos estupendos
en mis días de labor para sobresalir como
estudiante, y apoyarlos posteriormente.
Deseándoles los mejores momentos y días en sus
labores cotidianos, buenas vibras y éxitos.
"EL 90% DE LOS QUE FRACASAN NO HAN SIDO
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
AGRADECIMIENTOS
Quiero expresar mi profundo agradecimiento y reconocimiento al
INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLÓGICO PÚBLICO
“VÍCTOR ÁLVAREZ HUAPAYA” de Ayacucho, por acogerme y brindarme la
oportunidad de formarme en sus ambientes con la única finalidad y objetivo de salir
y ser un profesional útil y competente en el ámbito de la sociedad. También siento
una profunda satisfacción y un gran PRIVILEGIO de resaltar la encomiable labor
que realizan los docentes, en especial a los del área de "CONSTRUCCIÓN CIVIL”
de la institución, a ellos quiero hacer público mi eterno agradecimiento por tan
importante aporte que nos dan; porque siempre están ligados a los avances del tiempo,
por losconocimientos, orientaciones y experiencias vertidas en favor de mi formación
como profesional y hacer al suscrito una persona útil para mi familia y para la
sociedad. Así mismo agradezco en especial a la EMPRESA CONSTRUCTORA
“RAMETZA”; por darme esa confianza de realizar mis practicas pre – profesionales,
en la digna institución. Y así mismo agradecerle al Ing. FEDRICH QUICAÑO
ROJAS, por brindarme esa facilidad y su apoyo incondicional durante el tiempo que
he realizado mis practicas pre profesionales en EJECUCIÓN DE OBRAS
CIVILES.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

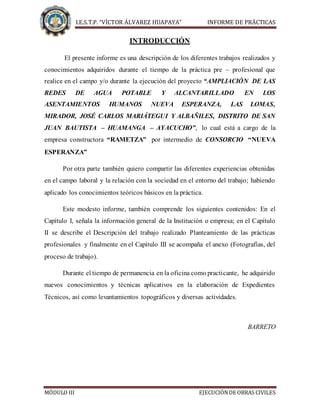

INTRODUCCIÓN
El presente informe es una descripción de los diferentes trabajos realizados y
conocimientos adquiridos durante el tiempo de la práctica pre – profesional que
realice en el campo y/o durante la ejecución del proyecto “AMPLIACIÓN DE LAS
REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS
ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS,
MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN
JUAN BAUTISTA – HUAMANGA – AYACUCHO”, lo cual está a cargo de la
empresa constructora “RAMETZA” por intermedio de CONSORCIO “NUEVA
ESPERANZA”
Por otra parte también quiero compartir las diferentes experiencias obtenidas
en el campo laboral y la relación con la sociedad en el entorno del trabajo; habiendo
aplicado los conocimientos teóricos básicos en la práctica.
Este modesto informe, también comprende los siguientes contenidos: En el
Capítulo I, señala la información general de la Institución o empresa; en el Capítulo
II se describe el Descripción del trabajo realizado Planteamiento de las prácticas
profesionales y finalmente en el Capítulo III se acompaña el anexo (Fotografías, del
proceso de trabajo).
Durante el tiempo de permanencia en la oficina como practicante, he adquirido
nuevos conocimientos y técnicas aplicativos en la elaboración de Expedientes
Técnicos, así como levantamientos topográficos y diversas actividades.
BARRETO
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

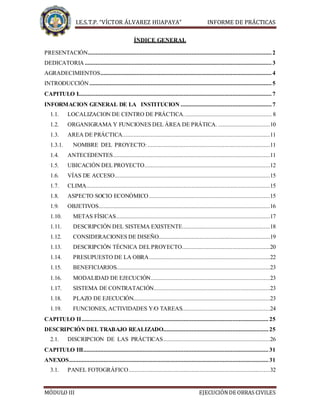

ÍNDICE GENERAL
PRESENTACIÓN..................................................................................................................... 2
DEDICATORIA ....................................................................................................................... 3
AGRADECIMIENTOS............................................................................................................. 4
INTRODUCCIÓN .................................................................................................................... 5
CAPITULO I........................................................................................................................... 7
INFORMACION GENERAL DE LA INSTITUCION .......................................................... 7
1.1. LOCALIZACION DE CENTRO DE PRÁCTICA........................................................ 8
1.2. ORGANIGRAMA Y FUNCIONES DEL ÁREA DE PRÁTICA. .................................10

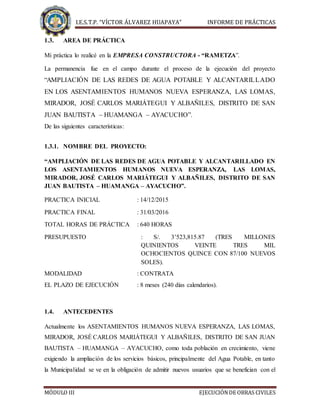

1.3. AREA DE PRÁCTICA..............................................................................................11
1.3.1. NOMBRE DEL PROYECTO:..............................................................................11
1.4. ANTECEDENTES....................................................................................................11
1.5. UBICACIÓN DEL PROYECTO................................................................................12

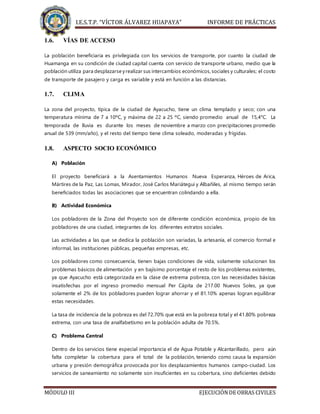

1.6. VÍAS DE ACCESO...................................................................................................15
1.7. CLIMA.....................................................................................................................15
1.8. ASPECTO SOCIO ECONÓMICO .............................................................................15
1.9. OBJETIVOS.............................................................................................................16
1.10. METAS FÍSICAS..................................................................................................17
1.11. DESCRIPCIÓN DEL SISTEMA EXISTENTE........................................................18
1.12. CONSIDERACIONES DE DISEÑO.......................................................................19
1.13. DESCRIPCIÓN TÉCNICA DELPROYECTO........................................................20
1.14. PRESUPUESTO DE LA OBRA.............................................................................22
1.15. BENEFICIARIOS..................................................................................................23
1.16. MODALIDAD DE EJECUCIÓN............................................................................23
1.17. SISTEMA DE CONTRATACIÓN..........................................................................23
1.18. PLAZO DE EJECUCIÓN.......................................................................................23

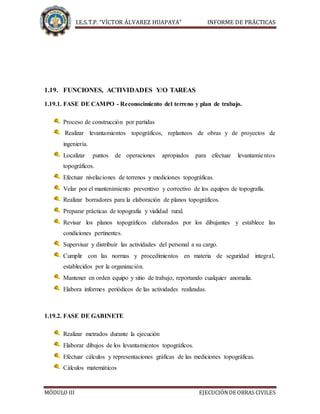

1.19. FUNCIONES, ACTIVIDADES Y/O TAREAS........................................................24
CAPITULO II....................................................................................................................... 25
DESCRIPCIÓN DEL TRABAJO REALIZADO...................................................................25
2.1. DISCRIPCION DE LAS PRÁCTICAS....................................................................26
CAPITULO III...................................................................................................................... 31
ANEXOS............................................................................................................................... 31
3.1. PANEL FOTOGRÁFICO..........................................................................................32
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

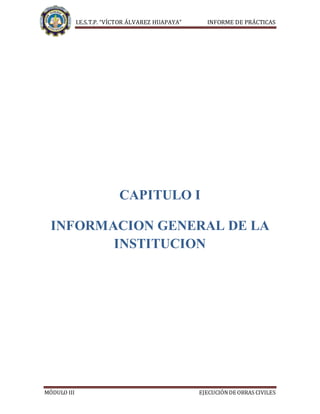

CAPITULO I
INFORMACION GENERAL DE LA
INSTITUCION
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

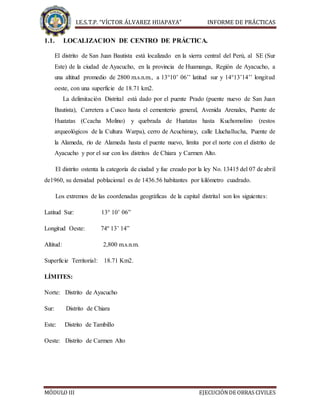

1.1. LOCALIZACION DE CENTRO DE PRÁCTICA.
El distrito de San Juan Bautista está localizado en la sierra central del Perú, al SE (Sur
Este) de la ciudad de Ayacucho, en la provincia de Huamanga, Región de Ayacucho, a
una altitud promedio de 2800 m.s.n.m., a 13°10’ 06’’ latitud sur y 14°13’14’’ longitud
oeste, con una superficie de 18.71 km2.
La delimitación Distrital está dado por el puente Prado (puente nuevo de San Juan
Bautista), Carretera a Cusco hasta el cementerio general, Avenida Arenales, Puente de
Huatatas (Ccacha Molino) y quebrada de Huatatas hasta Kuchomolino (restos
arqueológicos de la Cultura Warpa), cerro de Acuchimay, calle Lluchallucha, Puente de
la Alameda, río de Alameda hasta el puente nuevo, limita por el norte con el distrito de
Ayacucho y por el sur con los distritos de Chiara y Carmen Alto.
El distrito ostenta la categoría de ciudad y fue creado por la ley No. 13415 del 07 de abril
de1960, su densidad poblacional es de 1436.56 habitantes por kilómetro cuadrado.
Los extremos de las coordenadas geográficas de la capital distrital son los siguientes:
Latitud Sur: 13° 10’ 06”
Longitud Oeste: 74º 13’ 14”
Altitud: 2,800 m.s.n.m.
Superficie Territorial: 18.71 Km2.
LÍMITES:
Norte: Distrito de Ayacucho
Sur: Distrito de Chiara
Este: Distrito de Tambillo
Oeste: Distrito de Carmen Alto
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
1.1.1. SECTOR
La empresa “RAMETZA” – CONSULTORÍA Y CONSTRUCTORA, es una empresa
privada que está dedicada a realizar trabajos en los diferentes sectores tales como:
levantamientos topográficos, diseño de planos, perfiles, ejecución de expedientes,
ejecución de obras de saneamiento básico, obras de edificación en diferentes sectores,
obras de canales de irrigación, obras de construcción de pavimentos rígidos y flexibles,
obras de saneamiento, obras de construcción de carreteras, trochas carrozable, otros.
1.1.2. OBJETIVOS, VISION Y MISIÓN.
A) OBJETIVOS.
Uno de los objetivos de esta empresa es ofrecer servicios especializados de
ingeniería: asesorías, capacitaciones, ejecución de cualquier tipo de obras civiles
entre otras, a personas e instituciones públicas y privadas que beneficien a la
sociedad para su bienestar y su desarrollo.
También tiene como objetivo, crear y ejecutar proyectos productivos, para el
servicio de la población y el desarrollo en futuro de la sociedad mediante el
contrato con municipalidades regionales, provinciales y distritales.
Asesorar y dar en conocimiento al público en general sobre las edificaciones de
viviendas así como: haciendo conocer los reglamentos de edificaciones sobre los
materiales adecuados para su uso, y su proceso constructivo, seguridad en el
proceso constructivo, con el fin de dar seguridad una vez ya concluida la obra
ante cualquier desastre natural así como: sismos, terremoto, aluviones, etc.
B) VISIÓN.
Está ubicado entre los mejores constructoras de nuestra ciudad de Ayacucho y
más eficiente, liderando el mercado por medio de la responsabilidad y eficiencia,
cumpliendo a tiempo con todos y cada uno de los trabajos ejecutados, lograr que
todo el personal se sienta motivado y orgulloso de pertenecer a esta organización,
fomentando el control y la calidad en el servicio, buscando siempre dar más de
sí mismos y con esto lograr la satisfacción del cliente, y lograr el crecimiento
dando un buen servicio.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

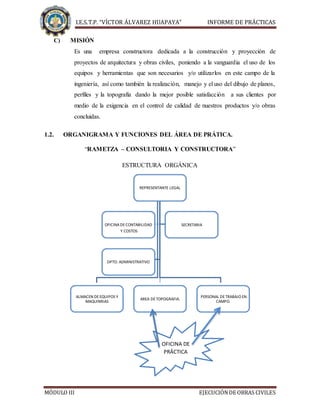

C) MISIÓN
Es una empresa constructora dedicada a la construcción y proyección de
proyectos de arquitectura y obras civiles, poniendo a la vanguardia el uso de los
equipos y herramientas que son necesarios y/o utilizarlos en este campo de la
ingeniería, así como también la realización, manejo y el uso del dibujo de planos,
perfiles y la topografía dando la mejor posible satisfacción a sus clientes por
medio de la exigencia en el control de calidad de nuestros productos y/o obras
concluidas.
1.2. ORGANIGRAMA Y FUNCIONES DEL ÁREA DE PRÁTICA.
“RAMETZA – CONSULTORIA Y CONSTRUCTORA”
ESTRUCTURA ORGÁNICA
REPRESENTANTE LEGAL
ALMACEN DE EQUIPOS Y
MAQUINRIAS
AREA DE TOPOGRAFIA.
PERSONAL DETRABAJO EN
CAMPO.
OFICINADECONTABILIDAD
Y COSTOS
SECRETARIA
DPTO. ADMINISTRATIVO
OFICINA DE
PRÁCTICA
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
1.3. AREA DE PRÁCTICA
Mi práctica lo realicé en la EMPRESA CONSTRUCTORA - “RAMETZA”.
La permanencia fue en el campo durante el proceso de la ejecución del proyecto
“AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO
EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS,
MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN
JUAN BAUTISTA – HUAMANGA – AYACUCHO”.
De las siguientes características:
1.3.1. NOMBRE DEL PROYECTO:
“AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN
LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS,
MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN
JUAN BAUTISTA – HUAMANGA – AYACUCHO”.
PRACTICA INICIAL : 14/12/2015
PRACTICA FINAL : 31/03/2016
TOTAL HORAS DE PRÁCTICA : 640 HORAS
PRESUPUESTO : S/. 3’523,815.87 (TRES MILLONES
QUINIENTOS VEINTE TRES MIL
OCHOCIENTOS QUINCE CON 87/100 NUEVOS
SOLES).
MODALIDAD : CONTRATA
EL PLAZO DE EJECUCIÓN : 8 meses (240 días calendarios).
1.4. ANTECEDENTES
Actualmente los ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS,
MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN
BAUTISTA – HUAMANGA – AYACUCHO, como toda población en crecimiento, viene
exigiendo la ampliación de los servicios básicos, principalmente del Agua Potable, en tanto
la Municipalidad se ve en la obligación de admitir nuevos usuarios que se benefician con el
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
servicio y por otro lado los antiguos usuarios, requieren la mejora de la calidad del servicio
(calidad, cantidad, continuidad, cobertura, etc.), que en la actualidad no es todavía a
satisfacción de los abonados.
Ante la escasez del agua, requiere implementar este nuevo sistema de Agua Potable para los
pobladores de los ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS
LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES y por
consecuencia se evitarán altos índices de enfermedades gastrointestinales, parasitarias y
dérmicas por lo que se ha viabilizado el proyecto por la OPI de la Municipalidad Distrital de
San Juan Bautista, mediante el Perfil técnico aprobado con SNIP 177244, para la satisfacción
de las necesidades básicas de agua y desagüe.
1.5. UBICACIÓN DEL PROYECTO
1.5.1. UBICACIÓN POLÍTICA
Región : Ayacucho
Provincia : Huamanga
Distrito : San Juan Bautista
Lugar : Asentamientos Humanos Nueva Esperanza, Héroes de Arica,
Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y
Albañiles.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

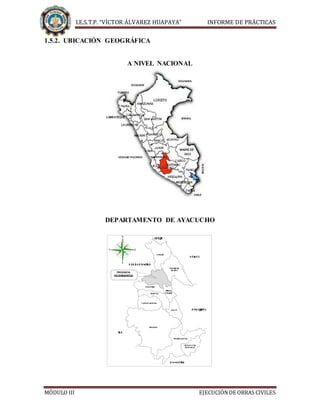

1.5.2. UBICACIÓN GEOGRÁFICA
A NIVEL NACIONAL
DEPARTAMENTO DE AYACUCHO
PROVINCIA
HUAMANGA
 


 


 



 
 





 

I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
DISTRITO DE SAN JUAN BAUTISTA

  
 

 
Q
UINUAPACAY-
ACO
S
S. DE
S.J.DE
TICLLAS
AYACUCHO
C.
A.
SOCOS
VINCHOS
CHIARA
TAMBILLO
ACOCRO
OCROS
J.N.
 
 

VINCHO
S
CASA
PISCHA
DISTRITO
S. J. BAUTISTA

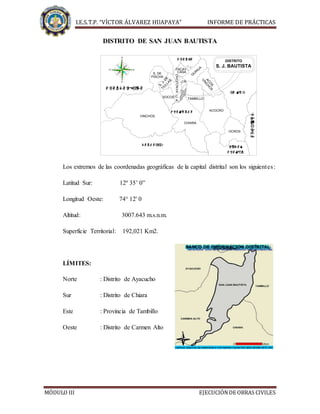

Los extremos de las coordenadas geográficas de la capital distrital son los siguientes:
Latitud Sur: 12º 35’ 0”
Longitud Oeste: 74° 12' 0
Altitud: 3007.643 m.s.n.m.
Superficie Territorial: 192,021 Km2.
LÍMITES:
Norte : Distrito de Ayacucho
Sur : Distrito de Chiara
Este : Provincia de Tambillo
Oeste : Distrito de Carmen Alto
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
1.6. VÍAS DE ACCESO
La población beneficiaria es privilegiada con los servicios de transporte, por cuanto la ciudad de
Huamanga en su condición de ciudad capital cuenta con servicio de transporte urbano, medio que la
población utiliza para desplazarse yrealizar sus intercambios económicos, sociales y culturales; el costo
de transporte de pasajero y carga es variable y está en función a las distancias.
1.7. CLIMA
La zona del proyecto, típica de la ciudad de Ayacucho, tiene un clima templado y seco; con una
temperatura mínima de 7 a 10ºC, y máxima de 22 a 25 ºC, siendo promedio anual de 15,4°C. La
temporada de lluvia es durante los meses de noviembre a marzo con precipitaciones promedio
anual de 539 (mm/año), y el resto del tiempo tiene clima soleado, moderadas y frígidas.
1.8. ASPECTO SOCIO ECONÓMICO
A) Población
El proyecto beneficiará a la Asentamientos Humanos Nueva Esperanza, Héroes de Arica,
Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles, al mismo tiempo serán
beneficiados todas las asociaciones que se encuentran colindando a ella.
B) Actividad Económica
Los pobladores de la Zona del Proyecto son de diferente condición económica, propio de los
pobladores de una ciudad, integrantes de los diferentes estratos sociales.
Las actividades a las que se dedica la población son variadas, la artesanía, el comercio formal e
informal, las instituciones públicas, pequeñas empresas, etc.
Los pobladores como consecuencia, tienen bajas condiciones de vida, solamente solucionan los
problemas básicos de alimentación y en bajísimo porcentaje el resto de los problemas existentes,
ya que Ayacucho está categorizada en la clase de extrema pobreza, con las necesidades básicas
insatisfechas por el ingreso promedio mensual Per Cápita de 217.00 Nuevos Soles, ya que
solamente el 2% de los pobladores pueden lograr ahorrar y el 81.10% apenas logran equilibrar
estas necesidades.
La tasa de incidencia de la pobreza es del 72.70% que está en la pobreza total y el 41.80% pobreza
extrema, con una tasa de analfabetismo en la población adulta de 70.5%.
C) Problema Central
Dentro de los servicios tiene especial importancia el de Agua Potable y Alcantarillado, pero aún
falta completar la cobertura para el total de la población, teniendo como causa la expansión
urbana y presión demográfica provocada por los desplazamientos humanos campo-ciudad. Los
servicios de saneamiento no solamente son insuficientes en su cobertura, sino deficientes debido
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
a la infraestructura obsoleta y antigüedad de las instalaciones (38 años aprox.) en las redes de Agua
Potable, básicamente en el casco urbano.
El diagnóstico de la situación actual se identifica como problema central
“Altas Incidencias de Enfermedades Parasitarias y Gastro Intestinales”. Las causas directas que
generan el problema central son:
1.- Consumo de Agua Potable de Deficiente Calidad.
Cuya causa indirecta es:
- Baja cobertura de servicio de agua potable
2.- Inadecuada deposición de aguas servidas.
Cuya causa indirecta es:
- Baja Cobertura de servicio de alcantarillado.
3.- Inadecuados hábitos y prácticas de higiene
Cuya causa indirecta es:
- Bajos conocimientos en educación sanitaria.
D) Solución propuesta
Para solucionar estos problemas, se ha considerado la Ampliación de las Redes de Agua Potable
y Alcantarillado en los Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de
la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles, Distrito de San Juan Bautista –
Huamanga – Ayacucho”, asimismo instalación de accesorios y conexiones domiciliarias
correspondientes.
1.9. OBJETIVOS
El objetivo central del proyecto es Proporcionar la DISMINUCIÓN DE INCIDENCIA DE ENFERMEDADES
PARASITARIAS Y GASTRO INTESTINALES, que se logra con una adecuada deposición de aguas
residuales y excretas y con uso adecuado de servicios. El propósito se alcanzará cuando se cumplan
los siguientes objetivos específicos:
a. Ampliación de redes de agua potable.
b. Ampliación de Red de Alcantarillado, para la evacuación de las aguas servidas hacia la Planta de
Tratamiento.
c. Adecuado conocimiento de educación sanitaria, para el uso de los servicios de agua potable y
alcantarillado.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

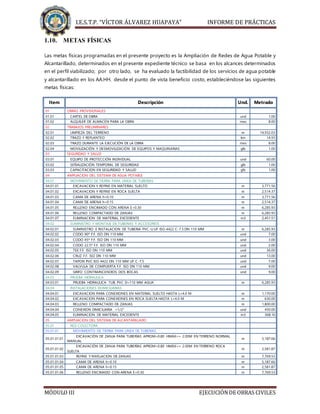

1.10. METAS FÍSICAS
Las metas físicas programadas en el presente proyecto es la Ampliación de Redes de Agua Potable y
Alcantarillado, determinados en el presente expediente técnico se basa en los alcances determinados
en el perfil viabilizado; por otro lado, se ha evaluado la factibilidad de los servicios de agua potable
y alcantarillado en los AA.HH. desde el punto de vista beneficio costo, estableciéndose las siguientes
metas físicas:
Item Descripción Und. Metrado
01 OBRAS PROVISIONALES
01.01 CARTEL DE OBRA und 1.00
01.02 ALQUILER DE ALMACÉN PARA LA OBRA mes 8.00
02 TRABAJOS PRELIMINARES
02.01 LIMPIEZA DEL TERRENO m 14,932.03
02.02 TRAZO Y REPLANTEO km 14.93
02.03 TRAZO DURANTE LA EJECUCIÓN DE LA OBRA mes 8.00
02.04 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y MAQUINARIAS glb 1.00
03 SEGURIDAD Y SALUD
03.01 EQUIPO DE PROTECCIÓN INDIVIDUAL und 60.00
03.02 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00
03.03 CAPACITACION EN SEGURIDAD Y SALUD glb 1.00
04 AMPLIACION DEL SISTEMA DE AGUA POTABLE
04.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS
04.01.01 EXCAVACION Y REFINE EN MATERIAL SUELTO m 3,771.56
04.01.02 EXCAVACION Y REFINE EN ROCA SUELTA m 2,514.37
04.01.03 CAMA DE ARENA h=0.10 m 3,771.56
04.01.04 CAMA DE ARENA h=0.15 m 2,514.37
04.01.05 RELLENO ENCIMADO CON ARENA E=0.30 m 6,285.93
04.01.06 RELLENO COMPACTADO DE ZANJAS m 6,285.93
04.01.07 ELIMINACION DE MATERIAL EXCEDENTE m3 2,451.51
04.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS
04.02.01 SUMINISTRO E INSTALACION DE TUBERIA PVC-U UF ISO 4422 C-7.5 DN 110 MM m 6,285.93
04.02.02 CODO 90º F.F. ISO DN 110 MM und 7.00
04.02.03 CODO 45º F.F. ISO DN 110 MM und 3.00
04.02.04 CODO 22.5º F.F. ISO DN 110 MM und 2.00
04.02.05 TEE F.F. ISO DN 110 MM und 36.00
04.02.06 CRUZ F.F. ISO DN 110 MM und 13.00
04.02.07 TAPON PVC ISO 4422 DN 110 MM UF C-7.5 und 7.00
04.02.08 VALVULA DE COMPUERTA F.F. ISO DN 110 MM und 9.00
04.02.09 GRIFO CONTRAINCENDIOS DOS BOCAS und 9.00
04.03 PRUEBA HIDRAULICA
04.03.01 PRUEBA HIDRAULICA TUB. PVC D=110 MM AGUA m 6,285.93
04.04 INSTALACIONES DOMICILIARIAS
04.04.01 EXCAVACION PARA CONEXIONES EN MATERIAL SUELTO HASTA L=4.0 M m 1,170.00
04.04.02 EXCAVACION PARA CONEXIONES EN ROCA SUELTA HASTA L=4.0 M m 630.00
04.04.03 RELLENO COMPACTADO DE ZANJAS m 1,800.00
04.04.04 CONEXION DIMICILIARIA =1/2" und 450.00
04.04.05 ELIMINACION DE MATERIAL EXCEDENTE m3 368.16
05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO
05.01 RED COLECTORA
05.01.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS
05.01.01.01
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL
MANUAL
m 5,187.66
05.01.01.02
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO ROCA
SUELTA
m 2,581.87
05.01.01.03 REFINE Y NIVELACION DE ZANJAS m 7,769.53
05.01.01.04 CAMA DE ARENA h=0.10 m 5,187.66
05.01.01.05 CAMA DE ARENA h=0.15 m 2,581.87
05.01.01.06 RELLENO ENCIMADO CON ARENA E=0.30 m 7,769.53
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

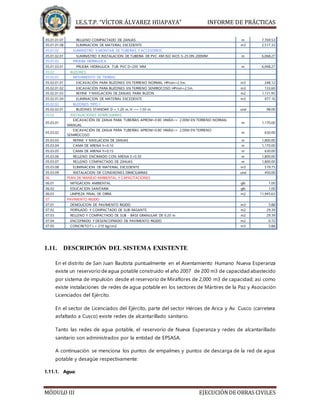

05.01.01.07 RELLENO COMPACTADO DE ZANJAS m 7,769.53
05.01.01.08 ELIMINACION DE MATERIAL EXCEDENTE m3 2,517.33
05.01.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS
05.01.02.01 SUMINISTRO E INSTALACION DE TUBERIA DE PVC-KM ISO 4435 S-25 DN 200MM m 6,068.27
05.01.03 PRUEBA HIDRAULICA
05.01.03.01 PRUEBA HIDRAULICA TUB. PVC D=200 MM m 6,068.27
05.02 BUZONES
05.02.01 MOVIMIENTO DE TIERRAS
05.02.01.01 EXCAVACIÓN PARA BUZONES EN TERRENO NORMAL HProm=2.5m. m3 248.12
05.02.01.02 EXCAVACIÓN PARA BUZONES EN TERRENO SEMIROCOSO HProm=2.5m. m3 133.60
05.02.01.03 REFINE Y NIVELACION DE ZANJAS PARA BUZON m2 1,131.95
05.02.01.04 ELIMINACION DE MATERIAL EXCEDENTE m3 477.16
05.02.02 BUZONES TIPO I
05.02.02.01 BUZONES STANDAR D = 1.20 m, H <= 1.50 m und 98.00
05.03 INSTALACIONES DOMICILIARIAS
05.03.01
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL
MANUAL
m 1,170.00
05.03.02
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO
SEMIROCOSO
m 630.00
05.03.03 REFINE Y NIVELACION DE ZANJAS m 1,800.00
05.03.04 CAMA DE ARENA h=0.10 m 1,170.00
05.03.05 CAMA DE ARENA h=0.15 m 630.00
05.03.06 RELLENO ENCIMADO CON ARENA E=0.30 m 1,800.00
05.03.07 RELLENO COMPACTADO DE ZANJAS m 1,800.00
05.03.08 ELIMINACION DE MATERIAL EXCEDENTE m3 519.75
05.03.09 INSTALACION DE CONEXIONES DIMICILIARIAS und 450.00
06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES
06.01 MITIGACION AMBIENTAL glb 1.00
06.02 EDUCACION SANITARIA glb 1.00
06.03 LIMPIEZA FINAL DE OBRA m2 11,945.63
07 PAVIMENTO RIGIDO
07.01 DEMOLICION DE PAVIMENTO RIGIDO m3 5.88
07.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 29.39
07.03 RELLENO Y COMPACTADO DE SUB - BASE GRANULAR DE 0.20 m m2 29.39
07.04 ENCOFRADO Y DESENCOFRADO DE PAVIMENTO RIGIDO m2 0.72
07.05 CONCRETO f´c = 210 kg/cm2 m3 5.88
1.11. DESCRIPCIÓN DEL SISTEMA EXISTENTE
En el distrito de San Juan Bautista puntualmente en el Asentamiento Humano Nueva Esperanza
existe un reservorio de agua potable construido el año 2007 de 200 m3 de capacidad abastecido
por sistema de impulsión desde el reservorio de Miraflores de 2,000 m3 de capacidad; así como
existe instalaciones de redes de agua potable en los sectores de Mártires de la Paz y Asociación
Licenciados del Ejército.
En el sector de Licenciados del Ejército, parte del sector Héroes de Arica y Av. Cusco (carretera
asfaltado a Cusco) existe redes de alcantarillado sanitario.
Tanto las redes de agua potable, el reservorio de Nueva Esperanza y redes de alcantarillado
sanitario son administrados por la entidad de EPSASA.
A continuación se menciona los puntos de empalmes y puntos de descarga de la red de agua
potable y desagüe respectivamente:
1.11.1. Agua:
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

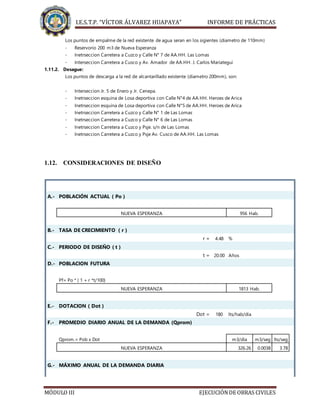

Los puntos de empalme de la red existente de agua seran en los sigientes (diametro de 110mm)
- Reservorio 200 m3 de Nueva Esperanza
- Inetrseccion Carretera a Cuzco y Calle N° 7 de AA.HH. Las Lomas
- Interseccion Carretera a Cusco y Av. Amador de AA.HH. J. Carlos Mariategui
1.11.2. Desague:
Los puntos de descarga a la red de alcantarillado existente (diametro 200mm), son:
- Interseccion Jr. 5 de Enero y Jr. Cenepa.
- Inetrseccion esquina de Losa deportiva con Calle N°4 de AA.HH. Heroes de Arica
- Inetrseccion esquina de Losa deportiva con Calle N°5 de AA.HH. Heroes de Arica
- Inetrseccion Carretera a Cuzco y Calle N° 1 de Las Lomas
- Inetrseccion Carretera a Cuzco y Calle N° 6 de Las Lomas
- Inetrseccion Carretera a Cuzco y Psje. s/n de Las Lomas
- Inetrseccion Carretera a Cuzco y Psje Av. Cusco de AA.HH. Las Lomas
1.12. CONSIDERACIONES DE DISEÑO
A.- POBLACIÓN ACTUAL ( Po )
NUEVA ESPERANZA 956 Hab.
B.- TASA DE CRECIMIENTO ( r )
r = 4.48 %
C.- PERIODO DE DISEÑO ( t )
t = 20.00 Años
D.- POBLACION FUTURA
Pf= Po * ( 1 + r *t/100)
NUEVA ESPERANZA 1813 Hab.
E.- DOTACION ( Dot )
Dot = 180 lts/hab/día
F.- PROMEDIO DIARIO ANUAL DE LA DEMANDA (Qprom)
Qprom.= Pob x Dot m3/día m3/seg lts/seg
NUEVA ESPERANZA 326.26 0.0038 3.78
G.- MÁXIMO ANUAL DE LA DEMANDA DIARIA
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

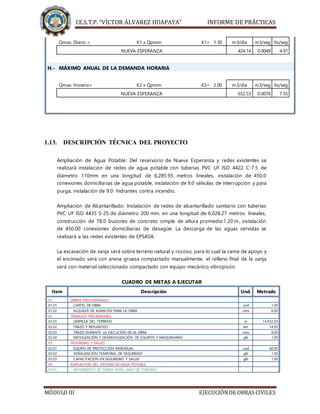

Qmax. Diario = K1 x Qprom K1= 1.30 m3/día m3/seg lts/seg
NUEVA ESPERANZA 424.14 0.0049 4.91
H.- MÁXIMO ANUAL DE LA DEMANDA HORARIA
Qmax. Horario= K2 x Qprom K2= 2.00 m3/día m3/seg lts/seg
NUEVA ESPERANZA 652.53 0.0076 7.55
1.13. DESCRIPCIÓN TÉCNICA DEL PROYECTO
Ampliación de Agua Potable: Del reservorio de Nueva Esperanza y redes existentes se
realizará instalación de redes de agua potable con tuberías PVC UF ISO 4422 C-7.5 de
diámetro 110mm en una longitud de 6,285.93 metros lineales, instalación de 450.0
conexiones domiciliarias de agua potable, instalación de 9.0 válvulas de interrupción y para
purga, instalación de 9.0 hidrantes contra incendio.
Ampliación de Alcantarillado: Instalación de redes de alcantarillado sanitario con tuberías
PVC UF ISO 4435 S-25 de diámetro 200 mm. en una longitud de 6,028.27 metros lineales,
construcción de 78.0 buzones de concreto simple de altura promedio 1.20 m., instalación
de 450.00 conexiones domiciliarias de desagüe. La descarga de las aguas servidas se
realizará a las redes existentes de EPSASA.
La excavación de zanja será sobre terreno natural y rocoso, para lo cual la cama de apoyo y
el encimado será con arena gruesa compactado manualmente, el relleno final de la zanja
será con material seleccionado compactado con equipo mecánico vibropisón.
CUADRO DE METAS A EJECUTAR
Item Descripción Und. Metrado
01 OBRAS PROVISIONALES
01.01 CARTEL DE OBRA und 1.00
01.02 ALQUILER DE ALMACÉN PARA LA OBRA mes 8.00
02 TRABAJOS PRELIMINARES
02.01 LIMPIEZA DEL TERRENO m 14,932.03
02.02 TRAZO Y REPLANTEO km 14.93
02.03 TRAZO DURANTE LA EJECUCIÓN DE LA OBRA mes 8.00
02.04 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y MAQUINARIAS glb 1.00
03 SEGURIDAD Y SALUD
03.01 EQUIPO DE PROTECCIÓN INDIVIDUAL und 60.00
03.02 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00
03.03 CAPACITACION EN SEGURIDAD Y SALUD glb 1.00
04 AMPLIACION DEL SISTEMA DE AGUA POTABLE
04.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

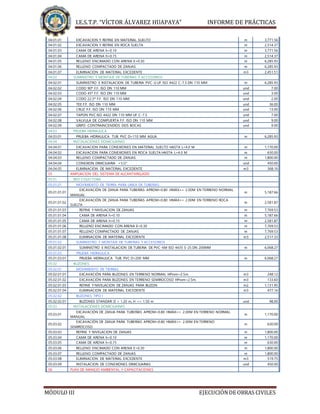

04.01.01 EXCAVACION Y REFINE EN MATERIAL SUELTO m 3,771.56
04.01.02 EXCAVACION Y REFINE EN ROCA SUELTA m 2,514.37
04.01.03 CAMA DE ARENA h=0.10 m 3,771.56
04.01.04 CAMA DE ARENA h=0.15 m 2,514.37
04.01.05 RELLENO ENCIMADO CON ARENA E=0.30 m 6,285.93
04.01.06 RELLENO COMPACTADO DE ZANJAS m 6,285.93
04.01.07 ELIMINACION DE MATERIAL EXCEDENTE m3 2,451.51
04.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS
04.02.01 SUMINISTRO E INSTALACION DE TUBERIA PVC-U UF ISO 4422 C-7.5 DN 110 MM m 6,285.93
04.02.02 CODO 90º F.F. ISO DN 110 MM und 7.00
04.02.03 CODO 45º F.F. ISO DN 110 MM und 3.00
04.02.04 CODO 22.5º F.F. ISO DN 110 MM und 2.00
04.02.05 TEE F.F. ISO DN 110 MM und 36.00
04.02.06 CRUZ F.F. ISO DN 110 MM und 13.00
04.02.07 TAPON PVC ISO 4422 DN 110 MM UF C-7.5 und 7.00
04.02.08 VALVULA DE COMPUERTA F.F. ISO DN 110 MM und 9.00
04.02.09 GRIFO CONTRAINCENDIOS DOS BOCAS und 9.00
04.03 PRUEBA HIDRAULICA
04.03.01 PRUEBA HIDRAULICA TUB. PVC D=110 MM AGUA m 6,285.93
04.04 INSTALACIONES DOMICILIARIAS
04.04.01 EXCAVACION PARA CONEXIONES EN MATERIAL SUELTO HASTA L=4.0 M m 1,170.00
04.04.02 EXCAVACION PARA CONEXIONES EN ROCA SUELTA HASTA L=4.0 M m 630.00
04.04.03 RELLENO COMPACTADO DE ZANJAS m 1,800.00
04.04.04 CONEXION DIMICILIARIA =1/2" und 450.00
04.04.05 ELIMINACION DE MATERIAL EXCEDENTE m3 368.16
05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO
05.01 RED COLECTORA
05.01.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS
05.01.01.01
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL
MANUAL
m 5,187.66
05.01.01.02
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO ROCA
SUELTA
m 2,581.87
05.01.01.03 REFINE Y NIVELACION DE ZANJAS m 7,769.53
05.01.01.04 CAMA DE ARENA h=0.10 m 5,187.66
05.01.01.05 CAMA DE ARENA h=0.15 m 2,581.87
05.01.01.06 RELLENO ENCIMADO CON ARENA E=0.30 m 7,769.53
05.01.01.07 RELLENO COMPACTADO DE ZANJAS m 7,769.53
05.01.01.08 ELIMINACION DE MATERIAL EXCEDENTE m3 2,517.33
05.01.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS
05.01.02.01 SUMINISTRO E INSTALACION DE TUBERIA DE PVC-KM ISO 4435 S-25 DN 200MM m 6,068.27
05.01.03 PRUEBA HIDRAULICA
05.01.03.01 PRUEBA HIDRAULICA TUB. PVC D=200 MM m 6,068.27
05.02 BUZONES
05.02.01 MOVIMIENTO DE TIERRAS
05.02.01.01 EXCAVACIÓN PARA BUZONES EN TERRENO NORMAL HProm=2.5m. m3 248.12
05.02.01.02 EXCAVACIÓN PARA BUZONES EN TERRENO SEMIROCOSO HProm=2.5m. m3 133.60
05.02.01.03 REFINE Y NIVELACION DE ZANJAS PARA BUZON m2 1,131.95
05.02.01.04 ELIMINACION DE MATERIAL EXCEDENTE m3 477.16
05.02.02 BUZONES TIPO I
05.02.02.01 BUZONES STANDAR D = 1.20 m, H <= 1.50 m und 98.00
05.03 INSTALACIONES DOMICILIARIAS
05.03.01
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL
MANUAL
m 1,170.00
05.03.02
EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO
SEMIROCOSO
m 630.00
05.03.03 REFINE Y NIVELACION DE ZANJAS m 1,800.00
05.03.04 CAMA DE ARENA h=0.10 m 1,170.00
05.03.05 CAMA DE ARENA h=0.15 m 630.00
05.03.06 RELLENO ENCIMADO CON ARENA E=0.30 m 1,800.00
05.03.07 RELLENO COMPACTADO DE ZANJAS m 1,800.00
05.03.08 ELIMINACION DE MATERIAL EXCEDENTE m3 519.75
05.03.09 INSTALACION DE CONEXIONES DIMICILIARIAS und 450.00
06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

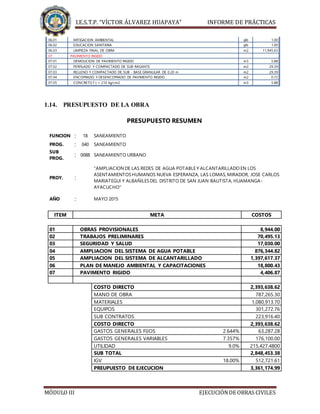

06.01 MITIGACION AMBIENTAL glb 1.00
06.02 EDUCACION SANITARIA glb 1.00
06.03 LIMPIEZA FINAL DE OBRA m2 11,945.63
07 PAVIMENTO RIGIDO
07.01 DEMOLICION DE PAVIMENTO RIGIDO m3 5.88
07.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 29.39
07.03 RELLENO Y COMPACTADO DE SUB - BASE GRANULAR DE 0.20 m m2 29.39
07.04 ENCOFRADO Y DESENCOFRADO DE PAVIMENTO RIGIDO m2 0.72
07.05 CONCRETO f´c = 210 kg/cm2 m3 5.88
1.14. PRESUPUESTO DE LA OBRA
PRESUPUESTO RESUMEN
FUNCION : 18 SANEAMIENTO
PROG. : 040 SANEAMIENTO
SUB
PROG.
: 0088 SANEAMIENTO URBANO
PROY. :
"AMPLIACION DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS
ASENTAMIENTOSHUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSE CARLOS
MARIATEGUI Y ALBAÑILESDEL DISTRITO DE SAN JUAN BAUTISTA, HUAMANGA-
AYACUCHO"
AÑO : MAYO 2015
ITEM META COSTOS
01 OBRAS PROVISIONALES 8,944.00
02 TRABAJOS PRELIMINARES 70,495.13
03 SEGURIDAD Y SALUD 17,030.00
04 AMPLIACION DEL SISTEMA DE AGUA POTABLE 876,344.82
05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO 1,397,617.37
06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES 18,800.43
07 PAVIMENTO RIGIDO 4,406.87
COSTO DIRECTO 2,393,638.62
MANO DE OBRA 787,265.30
MATERIALES 1,080,913.70
EQUIPOS 301,272.76
SUB CONTRATOS 223,916.40
COSTO DIRECTO 2,393,638.62
GASTOS GENERALES FIJOS 2.644% 63,287.28
GASTOS GENERALES VARIABLES 7.357% 176,100.00
UTILIDAD 9.0% 215,427.4800
SUB TOTAL 2,848,453.38
IGV 18.00% 512,721.61
PREUPUESTO DE EJECUCION 3,361,174.99
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

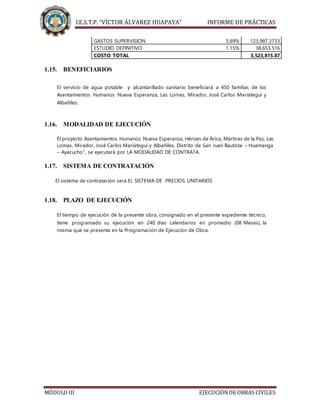

GASTOS SUPERVISION 3.69% 123,987.3733
ESTUDIO DEFINITIVO 1.15% 38,653.516
COSTO TOTAL 3,523,815.87
1.15. BENEFICIARIOS
El servicio de agua potable y alcantarillado sanitario beneficiará a 450 familias de los
Asentamientos Humanos Nueva Esperanza, Las Lomas, Mirador, José Carlos Mariátegui y
Albañiles.
1.16. MODALIDAD DE EJECUCIÓN
El proyecto Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de la Paz, Las
Lomas, Mirador, José Carlos Mariátegui y Albañiles, Distrito de San Juan Bautista – Huamanga
– Ayacucho”, se ejecutará por LA MODALIDAD DE CONTRATA.
1.17. SISTEMA DE CONTRATACIÓN
El sistema de contratación será EL SISTEMA DE PRECIOS UNITARIOS
1.18. PLAZO DE EJECUCIÓN
El tiempo de ejecución de la presente obra, consignado en el presente expediente técnico,
tiene programado su ejecución en 240 días calendarios en promedio (08 Meses), la
misma que se presenta en la Programación de Ejecución de Obra.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
1.19. FUNCIONES, ACTIVIDADES Y/O TAREAS
1.19.1. FASE DE CAMPO - Reconocimiento del terreno y plan de trabajo.
Proceso de construcción por partidas
Realizar levantamientos topográficos, replanteos de obras y de proyectos de
ingeniería.
Localizar puntos de operaciones apropiados para efectuar levantamientos
topográficos.
Efectuar nivelaciones de terrenos y mediciones topográficas.
Velar por el mantenimiento preventivo y correctivo de los equipos de topografía.
Realizar borradores para la elaboración de planos topográficos.
Preparar prácticas de topografía y vialidad rural.
Revisar los planos topográficos elaborados por los dibujantes y establece las
condiciones pertinentes.
Supervisar y distribuir las actividades del personal a su cargo.
Cumplir con las normas y procedimientos en materia de seguridad integral,
establecidos por la organización.
Mantener en orden equipo y sitio de trabajo, reportando cualquier anomalía.
Elabora informes periódicos de las actividades realizadas.
1.19.2. FASE DE GABINETE
Realizar metrados durante la ejecución
Elaborar dibujos de los levantamientos topográficos.
Efectuar cálculos y representaciones gráficas de las mediciones topográficas.
Cálculos matemáticos
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
Decisión proseguir o regresar a campo
Ordenamiento y procesamiento de datos
Elaboración de planos en planta perfil.
CAPITULO II
DESCRIPCIÓN DEL TRABAJO
REALIZADO
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

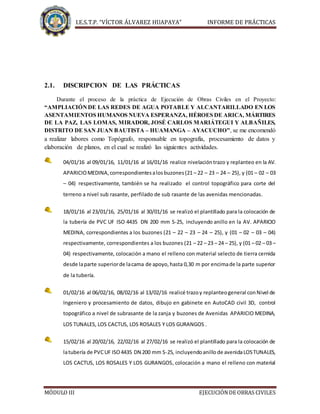

2.1. DISCRIPCION DE LAS PRÁCTICAS
Durante el proceso de la práctica de Ejecución de Obras Civiles en el Proyecto:
“AMPLIACIÓNDE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS
ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, HÉROES DE ARICA, MÁRTIRES
DE LA PAZ, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES,
DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO”, se me encomendó
a realizar labores como Topógrafo, responsable en topografía, procesamiento de datos y
elaboración de planos, en el cual se realizó las siguientes actividades.
04/01/16 al 09/01/16, 11/01/16 al 16/01/16 realice nivelacióntrazo y replanteo en la AV.
APARICIOMEDINA,correspondientesalosbuzones(21 – 22 – 23 – 24 – 25), y (01 – 02 – 03
– 04) respectivamente, también se ha realizado el control topográfico para corte del
terreno a nivel sub rasante, perfilado de sub rasante de las avenidas mencionadas.
18/01/16 al 23/01/16, 25/01/16 al 30/01/16 se realizó el plantillado para la colocación de
la tubería de PVC UF ISO 4435 DN 200 mm S-25, incluyendo anillo en la AV. APARICIO
MEDINA, correspondientes a los buzones (21 – 22 – 23 – 24 – 25), y (01 – 02 – 03 – 04)
respectivamente, correspondientes a los buzones (21 – 22 – 23 – 24 – 25), y (01 – 02 – 03 –
04) respectivamente, colocación a mano el relleno con material selecto de tierra cernida
desde laparte superiorde lacama de apoyo,hasta 0,30 m por encimade la parte superior
de la tubería.
01/02/16 al 06/02/16, 08/02/16 al 13/02/16 realicé trazoy replanteogeneral conNivel de
Ingeniero y procesamiento de datos, dibujo en gabinete en AutoCAD civil 3D, control
topográfico a nivel de subrasante de la zanja y buzones de Avenidas APARICIO MEDINA,
LOS TUNALES, LOS CACTUS, LOS ROSALES Y LOS GURANGOS .
15/02/16 al 20/02/16, 22/02/16 al 27/02/16 se realizó el plantillado para la colocación de
latubería de PVCUF ISO4435 DN 200 mm S-25, incluyendoanillo de avenidaLOSTUNALES,
LOS CACTUS, LOS ROSALES Y LOS GURANGOS, colocación a mano el relleno con material
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
selecto de tierra cernida desde la parte superior de la cama de apoyo, hasta 0,30 m por
encima de la parte superior de la tubería.
 29/02/16 al 05/03/16, 07/03/16 al 12/03/16 se realizó el plantillado para la colocación de
la tubería de PVC UF ISO 4435 DN 200 mm S-25, incluyendo anillo AV. NUEVA ESPERANZA
de los Buzones(39 – 40) y en el tramo entre el Buzón (28 – 29 – 30), colocación a mano el
rellenoconmaterial selectode tierracernidadesde laparte superiorde lacama de apoyo,
hasta 0,30 m por encima de la parte superior de la tubería.
 14/03/16 al 19/03/16, 21/03/16 al 26/03/16 se da inicio al vaciado de los buzones en AV.
APARICIO MEDINA Y AV. NUEVA ESPERANZA, Los buzones serán de tipo estándares,
diámetrointeriorde 1.20m y paredeslateralesde concreto f’c = 175 Kg. /cm2
de 0.20m de
espesor. La losa y el techo del buzón serán de concreto de f’c=210 Kg. /cm² y espesor de
0.20m., conarmadurade acerocorrugado de 0.10m de espesorde f’y=4200Kg/cm²de 3/8”.
28/03/16 al 31/03/16 se continuael plantilladoparala colocaciónde la tubería de PVCUF
ISO 4435 DN 200 mm S-25, incluyendoanillo de JR.MIRADOR,PINOS,ROSALES; colocación
a manoel rellenoconmaterial selectode tierracernidadesde laparte superiorde lacama
de apoyo, hasta 0,30 m por encima de la parte superior de la tubería.
Y de la siguiente manera se sigue laborando cumpliendo con los trabajos encomendadas
por el ingeniero residente de la obra y de la empresa.

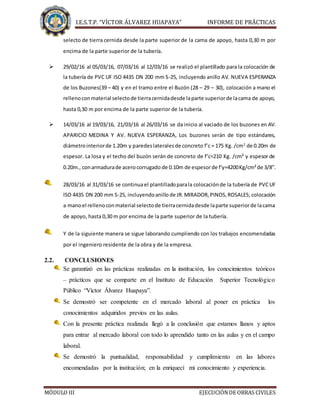

2.2. CONCLUSIONES
Se garantizó en las prácticas realizadas en la institución, los conocimientos teóricos
– prácticos que se comparte en el Instituto de Educación Superior Tecnológico
Público “Víctor Álvarez Huapaya”.
Se demostró ser competente en el mercado laboral al poner en práctica los
conocimientos adquiridos previos en las aulas.
Con la presente práctica realizada llegó a la conclusión que estamos llanos y aptos
para entrar al mercado laboral con todo lo aprendido tanto en las aulas y en el campo
laboral.
Se demostró la puntualidad, responsabilidad y cumplimiento en las labores
encomendadas por la institución; en la enriquecí mi conocimiento y experiencia.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
El desarrollo de las prácticas profesionales es muy importante en la aplicación de los
conocimientos adquiridos en el desarrollo de la carrera profesional de Construcción
Civil.
Uno de las principales características fue la concepción estructural de la presente
edificación destinada a una infraestructura sanitaria, se realizó el control de la
ejecución con la finalidad de que los esfuerzos a los que se verá sometido la vía,
cumplan con los parámetros del reglamento nacional de edificaciones.
Durante el proceso constructivo de la obra se realizaron los controles de los planos,
de las especificaciones técnicas, de los materiales, ensayos de control de calidad y
finalmente el control de la ejecución.
La práctica profesional realizada permitió conocer y ampliar los conocimientos
adquiridos; ver algunos errores en los planos y levantamientos topográficos y la
responsabilidad que se debe tener en obra.
Finalmente las prácticas profesionales se realizó con éxito, del mismo modo las tareas
encomendadas por los superiores, logrando ganar confianza y amistad.
2.3. DIFICULTADES
A) DIFICULTADES PARA EL INSTITUTO
Al inicio a recibir el cargo como un personal encargado, se tuvo dificultad, de dirigir
el personal en diferentes actividades, para el cual se tuvo un poco de paciencia y
calma para resolverlos el cual no se importe esos temas en el instituto.
Dificultades en el nivelación topográfico por ser topografía agreste; debido a que las
prácticas de topografía son dirigidas en los alrededores del instituto
Dificultad del manejo de Estación Total en el campo.
Dificultad de transferencia de datos.
B) DIFICULTADES PARA EL CENTRO DE PRÁCTICA
La dificultad que se presentó en el centro de práctica manejo del personal de trabajo.
Temor y falta de confianza de uno mismo en centro laboral.
No existe una previa capacitación al personal técnico, para cumplir eficientemente
con las labores que se encomendada.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

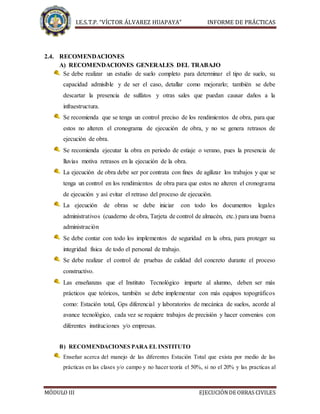

2.4. RECOMENDACIONES
A) RECOMENDACIONES GENERALES DEL TRABAJO
Se debe realizar un estudio de suelo completo para determinar el tipo de suelo, su
capacidad admisible y de ser el caso, detallar como mejorarlo; también se debe
descartar la presencia de sulfatos y otras sales que puedan causar daños a la
infraestructura.
Se recomienda que se tenga un control preciso de los rendimientos de obra, para que
estos no alteren el cronograma de ejecución de obra, y no se genera retrasos de
ejecución de obra.
Se recomienda ejecutar la obra en periodo de estiaje o verano, pues la presencia de
lluvias motiva retrasos en la ejecución de la obra.
La ejecución de obra debe ser por contrata con fines de agilizar los trabajos y que se
tenga un control en los rendimientos de obra para que estos no alteren el cronograma
de ejecución y así evitar el retraso del proceso de ejecución.
La ejecución de obras se debe iniciar con todo los documentos legales
administrativos (cuaderno de obra, Tarjeta de control de almacén, etc.) para una buena
administración
Se debe contar con todo los implementos de seguridad en la obra, para proteger su
integridad física de todo el personal de trabajo.
Se debe realizar el control de pruebas de calidad del concreto durante el proceso
constructivo.
Las enseñanzas que el Instituto Tecnológico imparte al alumno, deben ser más
prácticos que teóricos, también se debe implementar con más equipos topográficos
como: Estación total, Gps diferencial y laboratorios de mecánica de suelos, acorde al
avance tecnológico, cada vez se requiere trabajos de precisión y hacer convenios con
diferentes instituciones y/o empresas.
B) RECOMENDACIONES PARA EL INSTITUTO
Enseñar acerca del manejo de las diferentes Estación Total que exista por medio de las
prácticas en las clases y/o campo y no hacer teoría el 50%, si no el 20% y las practicas al
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
80% para elaprendizaje y defensa delestudiante en las practicas pre profesionales y/o campo
laboral en distintos lugares.
Dar conocimiento acerca de los llenados y las funciones que cumplen los formatos SNIP.
Dar conocimiento del manejo de todos los GPS para así facilitarnos y defendernos en las
prácticas pre – profesionales.
Hacer una práctica de los procesamientos de datos de la estación total como también del GPS
ya que cada equipo tiene su software para su proceso.
Dar conocimientos sobre el programa de S10 y otros programas en vez de las clases de inglés
u otros cursos que no pertenecen a nuestra carrera.
En el curso de computación se debe realizar clases sobre los diversos programas más
importantes que se requiere siempre en toda municipalidad y basándose sobre la realidad de
los practicantes así como:
 Valorización mensual de obra.
 Informe de una liquidación de obras.
 S10
 Archicad
 Civil 3D
 Otros.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
CAPITULO III
ANEXOS
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES
3.1. PANEL FOTOGRÁFICO

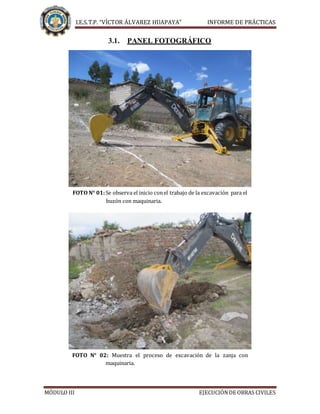

FOTO N° 01:Se observa el inicio conel trabajo de la excavación para el
buzón con maquinaria.
FOTO N° 02: Muestra el proceso de excavación de la zanja con
maquinaria.
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

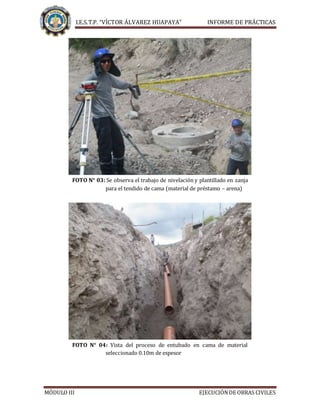

FOTO N° 03: Se observa el trabajo de nivelación y plantillado en zanja
para el tendido de cama (material de préstamo – arena)
FOTO N° 04: Vista del proceso de entubado en cama de material
seleccionado 0.10m de espesor
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

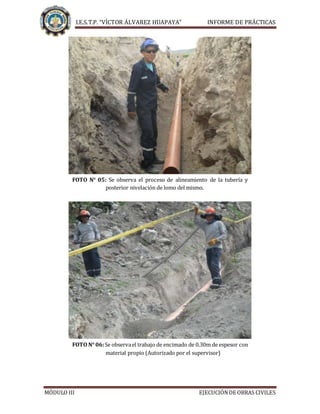

FOTO N° 05: Se observa el proceso de alineamiento de la tubería y
posterior nivelación de lomo del mismo.
FOTO N° 06:Se observael trabajo de encimado de 0.30m de espesor con
material propio (Autorizado por el supervisor)
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

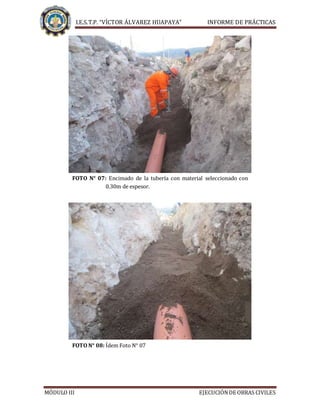

FOTO N° 07: Encimado de la tubería con material seleccionado con
0.30m de espesor.
FOTO N° 08: Ídem Foto N° 07
I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS
MÓDULO III EJECUCIÓNDE OBRAS CIVILES

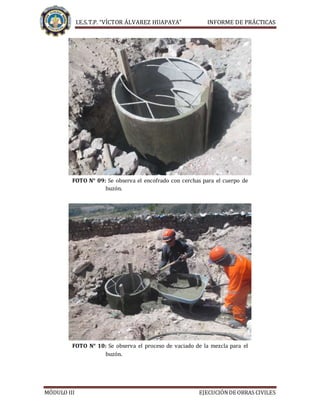

FOTO N° 09: Se observa el encofrado con cerchas para el cuerpo de
buzón.
FOTO N° 10: Se observa el proceso de vaciado de la mezcla para el
buzón.

Más contenido relacionado

La actualidad más candente

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
israelmilward


La actualidad más candente (20)

Movimiento de Tierras
Movimiento de TierrasMovimiento de Tierras
Movimiento de Tierras

Valorizacion de obra
Valorizacion de obraValorizacion de obra
Valorizacion de obra

Especificaciones tecnicas
Especificaciones tecnicasEspecificaciones tecnicas
Especificaciones tecnicas

Analisis de precios unitarios
Analisis de precios unitariosAnalisis de precios unitarios
Analisis de precios unitarios

Expediente tecnico-de-obra
Expediente tecnico-de-obraExpediente tecnico-de-obra
Expediente tecnico-de-obra

2. especificaciones técnicas cerco perimetrico
2.  especificaciones técnicas cerco perimetrico2.  especificaciones técnicas cerco perimetrico
2. especificaciones técnicas cerco perimetrico

Expediente tecnico
Expediente tecnicoExpediente tecnico
Expediente tecnico

Analisis de precios unitarios
Analisis de precios unitariosAnalisis de precios unitarios
Analisis de precios unitarios

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc

Obras de arte en carreteras
Obras de arte en carreterasObras de arte en carreteras
Obras de arte en carreteras

Modelo de informe de compatibilidad
Modelo de informe de compatibilidadModelo de informe de compatibilidad
Modelo de informe de compatibilidad

Analisis costos unitarios de partidas 12
Analisis costos unitarios de partidas 12Analisis costos unitarios de partidas 12
Analisis costos unitarios de partidas 12

Informe revision de expediente tecnico 02
Informe revision de expediente tecnico 02Informe revision de expediente tecnico 02
Informe revision de expediente tecnico 02

1. et cerco perimetrico
1. et cerco perimetrico1. et cerco perimetrico
1. et cerco perimetrico

Caratula indice y separadores
Caratula indice y separadoresCaratula indice y separadores
Caratula indice y separadores

Costos y Presupuestos en Edificacion - CAPECO.pdf
Costos y Presupuestos en Edificacion - CAPECO.pdfCostos y Presupuestos en Edificacion - CAPECO.pdf
Costos y Presupuestos en Edificacion - CAPECO.pdf

6.-Informe Final de obra por residente.pdf
6.-Informe Final de obra por residente.pdf6.-Informe Final de obra por residente.pdf
6.-Informe Final de obra por residente.pdf

COMO LLENAR EL CUADERNO DE OBRA
COMO LLENAR EL CUADERNO DE OBRACOMO LLENAR EL CUADERNO DE OBRA
COMO LLENAR EL CUADERNO DE OBRA

Libro resistencia de materiales ii (prácticas y exámenes usmp)(1)
Libro resistencia de materiales ii (prácticas y exámenes usmp)(1)Libro resistencia de materiales ii (prácticas y exámenes usmp)(1)
Libro resistencia de materiales ii (prácticas y exámenes usmp)(1)

Informe 001 2019 ampliacion de plazo 005
Informe 001 2019 ampliacion de plazo 005Informe 001 2019 ampliacion de plazo 005
Informe 001 2019 ampliacion de plazo 005


Similar a MODELO DE INFORME MODULAR III - CONSTRUCCION CIVIL

CENTRO DE SALUD TIPO C pichincha.pdf
CENTRO DE SALUD TIPO C pichincha.pdfCENTRO DE SALUD TIPO C pichincha.pdf
CENTRO DE SALUD TIPO C pichincha.pdf
IsaacAngulo2

Proyecto de asistentes en quirófano
Proyecto de asistentes en quirófanoProyecto de asistentes en quirófano
Proyecto de asistentes en quirófano
DANTEPAZZANESE

Tesis espoch r_lozada_yanez
Tesis espoch r_lozada_yanezTesis espoch r_lozada_yanez
Tesis espoch r_lozada_yanez
Raul Lozada

Plantilla proyecto-investigacion-sitio web
Plantilla proyecto-investigacion-sitio webPlantilla proyecto-investigacion-sitio web
Plantilla proyecto-investigacion-sitio web
Sushan Bravo


Similar a MODELO DE INFORME MODULAR III - CONSTRUCCION CIVIL (20)

CONSULTA_Y_EIA_YBY_YAU_CONCEPCION.pdf CPR/C/2022/723
CONSULTA_Y_EIA_YBY_YAU_CONCEPCION.pdf CPR/C/2022/723CONSULTA_Y_EIA_YBY_YAU_CONCEPCION.pdf CPR/C/2022/723
CONSULTA_Y_EIA_YBY_YAU_CONCEPCION.pdf CPR/C/2022/723

CENTRO DE SALUD TIPO C pichincha.pdf
CENTRO DE SALUD TIPO C pichincha.pdfCENTRO DE SALUD TIPO C pichincha.pdf
CENTRO DE SALUD TIPO C pichincha.pdf

proyecto-de-panaderia-socialista-comunitaria Ribas Productiva.doc
proyecto-de-panaderia-socialista-comunitaria Ribas Productiva.docproyecto-de-panaderia-socialista-comunitaria Ribas Productiva.doc
proyecto-de-panaderia-socialista-comunitaria Ribas Productiva.doc

Gestión del soporte técnico - Informe Terminado
Gestión del soporte técnico - Informe TerminadoGestión del soporte técnico - Informe Terminado
Gestión del soporte técnico - Informe Terminado

Diseno de una cartilla de instrucciones al contribuyente relacionado con el ...
Diseno de una cartilla de instrucciones al contribuyente  relacionado con el ...Diseno de una cartilla de instrucciones al contribuyente  relacionado con el ...
Diseno de una cartilla de instrucciones al contribuyente relacionado con el ...

INFORME DE PRACTICAS II MODULO
INFORME DE PRACTICAS II MODULO INFORME DE PRACTICAS II MODULO
INFORME DE PRACTICAS II MODULO

Proyecto de asistentes en quirófano
Proyecto de asistentes en quirófanoProyecto de asistentes en quirófano
Proyecto de asistentes en quirófano

Diseño del sistema de información y atencion al usuario “siau” para la clinic...
Diseño del sistema de información y atencion al usuario “siau” para la clinic...Diseño del sistema de información y atencion al usuario “siau” para la clinic...
Diseño del sistema de información y atencion al usuario “siau” para la clinic...

Tesis espoch r_lozada_yanez
Tesis espoch r_lozada_yanezTesis espoch r_lozada_yanez
Tesis espoch r_lozada_yanez

Jose basilio sanchez boletinomaped
Jose basilio sanchez  boletinomapedJose basilio sanchez  boletinomaped
Jose basilio sanchez boletinomaped

Informe de practicas pre profesionales hrmnb puno 2019-i
Informe de practicas pre profesionales hrmnb puno 2019-iInforme de practicas pre profesionales hrmnb puno 2019-i
Informe de practicas pre profesionales hrmnb puno 2019-i

Elaboración de un censo empresarial para el municipio de san martin departame...
Elaboración de un censo empresarial para el municipio de san martin departame...Elaboración de un censo empresarial para el municipio de san martin departame...
Elaboración de un censo empresarial para el municipio de san martin departame...

Presentacion Padres Lideres
Presentacion Padres LideresPresentacion Padres Lideres
Presentacion Padres Lideres

Centro Integral del Adulto Mayor, más que un servicio gerontológico
Centro Integral del Adulto Mayor, más que un servicio gerontológicoCentro Integral del Adulto Mayor, más que un servicio gerontológico
Centro Integral del Adulto Mayor, más que un servicio gerontológico

SITIO WEB
SITIO WEBSITIO WEB
SITIO WEB

SITIO WEB
SITIO WEBSITIO WEB
SITIO WEB

Plantilla proyecto-investigacion-sitio web
Plantilla proyecto-investigacion-sitio webPlantilla proyecto-investigacion-sitio web
Plantilla proyecto-investigacion-sitio web

Sanitaria josé eduardo izquierdo mego
Sanitaria   josé eduardo izquierdo megoSanitaria   josé eduardo izquierdo mego
Sanitaria josé eduardo izquierdo mego

04 informe final trabjo
04 informe final  trabjo04 informe final  trabjo
04 informe final trabjo

Informe de proyecto comunitario
Informe de proyecto comunitario Informe de proyecto comunitario
Informe de proyecto comunitario


Último

EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx
EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptxEXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx
EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx
alejandroagarcia2336

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...
FRANCISCOJUSTOSIERRA

707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
ErnestoCano12


Último (20)

CICLO OTTO PARA MOTORES DE DOS Y CUATRO TIEMPOS CON EJEMPLOS.pptx
CICLO OTTO PARA MOTORES DE DOS Y CUATRO TIEMPOS CON EJEMPLOS.pptxCICLO OTTO PARA MOTORES DE DOS Y CUATRO TIEMPOS CON EJEMPLOS.pptx
CICLO OTTO PARA MOTORES DE DOS Y CUATRO TIEMPOS CON EJEMPLOS.pptx

Procedimeiento y secuencias para el diseño mecánico de ejes
Procedimeiento y secuencias para el diseño mecánico de ejesProcedimeiento y secuencias para el diseño mecánico de ejes
Procedimeiento y secuencias para el diseño mecánico de ejes

Trabajo Mecanismos de cuatro barras.pdf
Trabajo  Mecanismos de cuatro barras.pdfTrabajo  Mecanismos de cuatro barras.pdf
Trabajo Mecanismos de cuatro barras.pdf

Ciclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxCiclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptx

REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptxREGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptx

Litio en México y su uso en baterías
Litio en México y su uso en bateríasLitio en México y su uso en baterías
Litio en México y su uso en baterías

guia-diseno-instalaciones-electricas.pdf
guia-diseno-instalaciones-electricas.pdfguia-diseno-instalaciones-electricas.pdf
guia-diseno-instalaciones-electricas.pdf

EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx
EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptxEXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx
EXPOSICION CIENCIA E INGENIERIA DE LOS MATERIALES.doc.pptx

EXPOSICION TERCERA LEY DE LA TERMODINAMICA.pptx
EXPOSICION TERCERA LEY DE LA TERMODINAMICA.pptxEXPOSICION TERCERA LEY DE LA TERMODINAMICA.pptx
EXPOSICION TERCERA LEY DE LA TERMODINAMICA.pptx

Embriologia-2 en ganado bovino lechero .ppt
Embriologia-2 en ganado bovino lechero .pptEmbriologia-2 en ganado bovino lechero .ppt
Embriologia-2 en ganado bovino lechero .ppt

Escenario económico - Desarrollo sustentable
Escenario económico - Desarrollo sustentableEscenario económico - Desarrollo sustentable
Escenario económico - Desarrollo sustentable

MANUAL QUImica CIENCIAS AGRARIAS de la universidad
MANUAL QUImica CIENCIAS AGRARIAS de la universidadMANUAL QUImica CIENCIAS AGRARIAS de la universidad
MANUAL QUImica CIENCIAS AGRARIAS de la universidad

TERRENO DE FUNDACION - CURSO DE PAVIMENTOS
TERRENO DE FUNDACION - CURSO DE PAVIMENTOSTERRENO DE FUNDACION - CURSO DE PAVIMENTOS
TERRENO DE FUNDACION - CURSO DE PAVIMENTOS

ESTRATEGIA comercial de productos en mineria.pptx
ESTRATEGIA comercial de productos en mineria.pptxESTRATEGIA comercial de productos en mineria.pptx
ESTRATEGIA comercial de productos en mineria.pptx

368165951-Procedimiento-de-Gruas-e-Izaje.doc
368165951-Procedimiento-de-Gruas-e-Izaje.doc368165951-Procedimiento-de-Gruas-e-Izaje.doc
368165951-Procedimiento-de-Gruas-e-Izaje.doc

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 20.5 PREFERIDO.wbk.wbk SEG...

707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf

sin respuestas Mecánica y m.a.s julio 4.pdf
sin respuestas Mecánica y m.a.s julio 4.pdfsin respuestas Mecánica y m.a.s julio 4.pdf
sin respuestas Mecánica y m.a.s julio 4.pdf

Mecanismo de cuatro barras articuladas!!
Mecanismo de cuatro barras articuladas!!Mecanismo de cuatro barras articuladas!!
Mecanismo de cuatro barras articuladas!!

Trabajo de cristalografia. año 2024 mes de mayo
Trabajo de cristalografia. año 2024 mes de mayoTrabajo de cristalografia. año 2024 mes de mayo
Trabajo de cristalografia. año 2024 mes de mayo


MODELO DE INFORME MODULAR III - CONSTRUCCION CIVIL

  • 1. “INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLÓGICO PÚBLICO” “VÍCTOR ÁLVAREZ HUAPAYA” CARRERA PROFESIONAL : CONSTRUCCIÓN CIVIL INFORME DE PRÁCTICA PRE – PROFESIONAL MODULO N° III: “EJECUCIÓN DE OBRAS CIVILES” “AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO” PRESENTADO POR: PARE BARRETO, Raúl ASESOR : Ing. FECHA DE INICIO : 14 DE DICIEMBRE DEL2015 FECHA DE FINALIZACIÓN : 31 DE MARZODE 2016 TOTAL DE HORAS : 640 HORAS. AYACUCHO - PERÚ 2016
  • 2. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES DEDICATORIAPRESENTACIÓN Tuve el gran ímpetu y honor de presentar; y el privilegio de ser presentado este modesto INFORME DE LA PRÁCTICA PRE – PROFESIONAL, del MÓDULO N° III: “EJECUCIÓN DE OBRAS CIVILES”, con la única finalidad de cumplir mis deberes como estudiante de la prestigiosa Institución; que tiene el objetivo de formar profesionales competitivos en el campo laboral, lo cual implica aprender de saber, definir y ejecutar un expediente técnico de acuerdo a los reglamentos de construcción y partidas a ejecutarse. Siento una profunda satisfacción y un gran privilegio resaltar la encomiable labor que realizan los docentes de la institución, a ellos quiero hacer público mi eterno agradecimiento por tan importante aporte que nos brindan; porque siempre están ligados a los avances del tiempo. Sería ingrato, no agradecer a mis PADRES, pues son parte de lo que hoy soy, es consecuencia de la formación que ellos cultivaron siempre en mi persona, por eso mis agradecimientos y augurios de éxitos. "EL 90% DE LOS QUE FRACASAN NO HAY SIDO DERROTADOS EN REALIDAD, SIMPLEMENTE RENUNCIAN".
  • 3. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES DEDICATORIA DEDICATORIA: Este presente trabajo, en primer lugar lo dedico a DIOS por darme aun las esperanzas de vida y la salud para poder realizar mis labores cotidianas; al mismo tiempo es dedicado muy especialmente para mis queridísimos padres; por ser mi fortaleza en mi vivir diario, porque me dieron y me siguen dando apoyos y consejos estupendos en mis días de labor para sobresalir como estudiante, y apoyarlos posteriormente. Deseándoles los mejores momentos y días en sus labores cotidianos, buenas vibras y éxitos. "EL 90% DE LOS QUE FRACASAN NO HAN SIDO
  • 4. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES AGRADECIMIENTOS Quiero expresar mi profundo agradecimiento y reconocimiento al INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLÓGICO PÚBLICO “VÍCTOR ÁLVAREZ HUAPAYA” de Ayacucho, por acogerme y brindarme la oportunidad de formarme en sus ambientes con la única finalidad y objetivo de salir y ser un profesional útil y competente en el ámbito de la sociedad. También siento una profunda satisfacción y un gran PRIVILEGIO de resaltar la encomiable labor que realizan los docentes, en especial a los del área de "CONSTRUCCIÓN CIVIL” de la institución, a ellos quiero hacer público mi eterno agradecimiento por tan importante aporte que nos dan; porque siempre están ligados a los avances del tiempo, por losconocimientos, orientaciones y experiencias vertidas en favor de mi formación como profesional y hacer al suscrito una persona útil para mi familia y para la sociedad. Así mismo agradezco en especial a la EMPRESA CONSTRUCTORA “RAMETZA”; por darme esa confianza de realizar mis practicas pre – profesionales, en la digna institución. Y así mismo agradecerle al Ing. FEDRICH QUICAÑO ROJAS, por brindarme esa facilidad y su apoyo incondicional durante el tiempo que he realizado mis practicas pre profesionales en EJECUCIÓN DE OBRAS CIVILES.
  • 5. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES INTRODUCCIÓN El presente informe es una descripción de los diferentes trabajos realizados y conocimientos adquiridos durante el tiempo de la práctica pre – profesional que realice en el campo y/o durante la ejecución del proyecto “AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO”, lo cual está a cargo de la empresa constructora “RAMETZA” por intermedio de CONSORCIO “NUEVA ESPERANZA” Por otra parte también quiero compartir las diferentes experiencias obtenidas en el campo laboral y la relación con la sociedad en el entorno del trabajo; habiendo aplicado los conocimientos teóricos básicos en la práctica. Este modesto informe, también comprende los siguientes contenidos: En el Capítulo I, señala la información general de la Institución o empresa; en el Capítulo II se describe el Descripción del trabajo realizado Planteamiento de las prácticas profesionales y finalmente en el Capítulo III se acompaña el anexo (Fotografías, del proceso de trabajo). Durante el tiempo de permanencia en la oficina como practicante, he adquirido nuevos conocimientos y técnicas aplicativos en la elaboración de Expedientes Técnicos, así como levantamientos topográficos y diversas actividades. BARRETO
  • 6. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES ÍNDICE GENERAL PRESENTACIÓN..................................................................................................................... 2 DEDICATORIA ....................................................................................................................... 3 AGRADECIMIENTOS............................................................................................................. 4 INTRODUCCIÓN .................................................................................................................... 5 CAPITULO I........................................................................................................................... 7 INFORMACION GENERAL DE LA INSTITUCION .......................................................... 7 1.1. LOCALIZACION DE CENTRO DE PRÁCTICA........................................................ 8 1.2. ORGANIGRAMA Y FUNCIONES DEL ÁREA DE PRÁTICA. .................................10 1.3. AREA DE PRÁCTICA..............................................................................................11 1.3.1. NOMBRE DEL PROYECTO:..............................................................................11 1.4. ANTECEDENTES....................................................................................................11 1.5. UBICACIÓN DEL PROYECTO................................................................................12 1.6. VÍAS DE ACCESO...................................................................................................15 1.7. CLIMA.....................................................................................................................15 1.8. ASPECTO SOCIO ECONÓMICO .............................................................................15 1.9. OBJETIVOS.............................................................................................................16 1.10. METAS FÍSICAS..................................................................................................17 1.11. DESCRIPCIÓN DEL SISTEMA EXISTENTE........................................................18 1.12. CONSIDERACIONES DE DISEÑO.......................................................................19 1.13. DESCRIPCIÓN TÉCNICA DELPROYECTO........................................................20 1.14. PRESUPUESTO DE LA OBRA.............................................................................22 1.15. BENEFICIARIOS..................................................................................................23 1.16. MODALIDAD DE EJECUCIÓN............................................................................23 1.17. SISTEMA DE CONTRATACIÓN..........................................................................23 1.18. PLAZO DE EJECUCIÓN.......................................................................................23 1.19. FUNCIONES, ACTIVIDADES Y/O TAREAS........................................................24 CAPITULO II....................................................................................................................... 25 DESCRIPCIÓN DEL TRABAJO REALIZADO...................................................................25 2.1. DISCRIPCION DE LAS PRÁCTICAS....................................................................26 CAPITULO III...................................................................................................................... 31 ANEXOS............................................................................................................................... 31 3.1. PANEL FOTOGRÁFICO..........................................................................................32
  • 7. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES CAPITULO I INFORMACION GENERAL DE LA INSTITUCION
  • 8. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.1. LOCALIZACION DE CENTRO DE PRÁCTICA. El distrito de San Juan Bautista está localizado en la sierra central del Perú, al SE (Sur Este) de la ciudad de Ayacucho, en la provincia de Huamanga, Región de Ayacucho, a una altitud promedio de 2800 m.s.n.m., a 13°10’ 06’’ latitud sur y 14°13’14’’ longitud oeste, con una superficie de 18.71 km2. La delimitación Distrital está dado por el puente Prado (puente nuevo de San Juan Bautista), Carretera a Cusco hasta el cementerio general, Avenida Arenales, Puente de Huatatas (Ccacha Molino) y quebrada de Huatatas hasta Kuchomolino (restos arqueológicos de la Cultura Warpa), cerro de Acuchimay, calle Lluchallucha, Puente de la Alameda, río de Alameda hasta el puente nuevo, limita por el norte con el distrito de Ayacucho y por el sur con los distritos de Chiara y Carmen Alto. El distrito ostenta la categoría de ciudad y fue creado por la ley No. 13415 del 07 de abril de1960, su densidad poblacional es de 1436.56 habitantes por kilómetro cuadrado. Los extremos de las coordenadas geográficas de la capital distrital son los siguientes: Latitud Sur: 13° 10’ 06” Longitud Oeste: 74º 13’ 14” Altitud: 2,800 m.s.n.m. Superficie Territorial: 18.71 Km2. LÍMITES: Norte: Distrito de Ayacucho Sur: Distrito de Chiara Este: Distrito de Tambillo Oeste: Distrito de Carmen Alto
  • 9. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.1.1. SECTOR La empresa “RAMETZA” – CONSULTORÍA Y CONSTRUCTORA, es una empresa privada que está dedicada a realizar trabajos en los diferentes sectores tales como: levantamientos topográficos, diseño de planos, perfiles, ejecución de expedientes, ejecución de obras de saneamiento básico, obras de edificación en diferentes sectores, obras de canales de irrigación, obras de construcción de pavimentos rígidos y flexibles, obras de saneamiento, obras de construcción de carreteras, trochas carrozable, otros. 1.1.2. OBJETIVOS, VISION Y MISIÓN. A) OBJETIVOS. Uno de los objetivos de esta empresa es ofrecer servicios especializados de ingeniería: asesorías, capacitaciones, ejecución de cualquier tipo de obras civiles entre otras, a personas e instituciones públicas y privadas que beneficien a la sociedad para su bienestar y su desarrollo. También tiene como objetivo, crear y ejecutar proyectos productivos, para el servicio de la población y el desarrollo en futuro de la sociedad mediante el contrato con municipalidades regionales, provinciales y distritales. Asesorar y dar en conocimiento al público en general sobre las edificaciones de viviendas así como: haciendo conocer los reglamentos de edificaciones sobre los materiales adecuados para su uso, y su proceso constructivo, seguridad en el proceso constructivo, con el fin de dar seguridad una vez ya concluida la obra ante cualquier desastre natural así como: sismos, terremoto, aluviones, etc. B) VISIÓN. Está ubicado entre los mejores constructoras de nuestra ciudad de Ayacucho y más eficiente, liderando el mercado por medio de la responsabilidad y eficiencia, cumpliendo a tiempo con todos y cada uno de los trabajos ejecutados, lograr que todo el personal se sienta motivado y orgulloso de pertenecer a esta organización, fomentando el control y la calidad en el servicio, buscando siempre dar más de sí mismos y con esto lograr la satisfacción del cliente, y lograr el crecimiento dando un buen servicio.
  • 10. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES C) MISIÓN Es una empresa constructora dedicada a la construcción y proyección de proyectos de arquitectura y obras civiles, poniendo a la vanguardia el uso de los equipos y herramientas que son necesarios y/o utilizarlos en este campo de la ingeniería, así como también la realización, manejo y el uso del dibujo de planos, perfiles y la topografía dando la mejor posible satisfacción a sus clientes por medio de la exigencia en el control de calidad de nuestros productos y/o obras concluidas. 1.2. ORGANIGRAMA Y FUNCIONES DEL ÁREA DE PRÁTICA. “RAMETZA – CONSULTORIA Y CONSTRUCTORA” ESTRUCTURA ORGÁNICA REPRESENTANTE LEGAL ALMACEN DE EQUIPOS Y MAQUINRIAS AREA DE TOPOGRAFIA. PERSONAL DETRABAJO EN CAMPO. OFICINADECONTABILIDAD Y COSTOS SECRETARIA DPTO. ADMINISTRATIVO OFICINA DE PRÁCTICA
  • 11. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.3. AREA DE PRÁCTICA Mi práctica lo realicé en la EMPRESA CONSTRUCTORA - “RAMETZA”. La permanencia fue en el campo durante el proceso de la ejecución del proyecto “AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO”. De las siguientes características: 1.3.1. NOMBRE DEL PROYECTO: “AMPLIACIÓN DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO”. PRACTICA INICIAL : 14/12/2015 PRACTICA FINAL : 31/03/2016 TOTAL HORAS DE PRÁCTICA : 640 HORAS PRESUPUESTO : S/. 3’523,815.87 (TRES MILLONES QUINIENTOS VEINTE TRES MIL OCHOCIENTOS QUINCE CON 87/100 NUEVOS SOLES). MODALIDAD : CONTRATA EL PLAZO DE EJECUCIÓN : 8 meses (240 días calendarios). 1.4. ANTECEDENTES Actualmente los ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO, como toda población en crecimiento, viene exigiendo la ampliación de los servicios básicos, principalmente del Agua Potable, en tanto la Municipalidad se ve en la obligación de admitir nuevos usuarios que se benefician con el
  • 12. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES servicio y por otro lado los antiguos usuarios, requieren la mejora de la calidad del servicio (calidad, cantidad, continuidad, cobertura, etc.), que en la actualidad no es todavía a satisfacción de los abonados. Ante la escasez del agua, requiere implementar este nuevo sistema de Agua Potable para los pobladores de los ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES y por consecuencia se evitarán altos índices de enfermedades gastrointestinales, parasitarias y dérmicas por lo que se ha viabilizado el proyecto por la OPI de la Municipalidad Distrital de San Juan Bautista, mediante el Perfil técnico aprobado con SNIP 177244, para la satisfacción de las necesidades básicas de agua y desagüe. 1.5. UBICACIÓN DEL PROYECTO 1.5.1. UBICACIÓN POLÍTICA Región : Ayacucho Provincia : Huamanga Distrito : San Juan Bautista Lugar : Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles.
  • 13. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.5.2. UBICACIÓN GEOGRÁFICA A NIVEL NACIONAL DEPARTAMENTO DE AYACUCHO PROVINCIA HUAMANGA                         
  • 14. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES DISTRITO DE SAN JUAN BAUTISTA          Q UINUAPACAY- ACO S S. DE S.J.DE TICLLAS AYACUCHO C. A. SOCOS VINCHOS CHIARA TAMBILLO ACOCRO OCROS J.N.      VINCHO S CASA PISCHA DISTRITO S. J. BAUTISTA Los extremos de las coordenadas geográficas de la capital distrital son los siguientes: Latitud Sur: 12º 35’ 0” Longitud Oeste: 74° 12' 0 Altitud: 3007.643 m.s.n.m. Superficie Territorial: 192,021 Km2. LÍMITES: Norte : Distrito de Ayacucho Sur : Distrito de Chiara Este : Provincia de Tambillo Oeste : Distrito de Carmen Alto
  • 15. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.6. VÍAS DE ACCESO La población beneficiaria es privilegiada con los servicios de transporte, por cuanto la ciudad de Huamanga en su condición de ciudad capital cuenta con servicio de transporte urbano, medio que la población utiliza para desplazarse yrealizar sus intercambios económicos, sociales y culturales; el costo de transporte de pasajero y carga es variable y está en función a las distancias. 1.7. CLIMA La zona del proyecto, típica de la ciudad de Ayacucho, tiene un clima templado y seco; con una temperatura mínima de 7 a 10ºC, y máxima de 22 a 25 ºC, siendo promedio anual de 15,4°C. La temporada de lluvia es durante los meses de noviembre a marzo con precipitaciones promedio anual de 539 (mm/año), y el resto del tiempo tiene clima soleado, moderadas y frígidas. 1.8. ASPECTO SOCIO ECONÓMICO A) Población El proyecto beneficiará a la Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles, al mismo tiempo serán beneficiados todas las asociaciones que se encuentran colindando a ella. B) Actividad Económica Los pobladores de la Zona del Proyecto son de diferente condición económica, propio de los pobladores de una ciudad, integrantes de los diferentes estratos sociales. Las actividades a las que se dedica la población son variadas, la artesanía, el comercio formal e informal, las instituciones públicas, pequeñas empresas, etc. Los pobladores como consecuencia, tienen bajas condiciones de vida, solamente solucionan los problemas básicos de alimentación y en bajísimo porcentaje el resto de los problemas existentes, ya que Ayacucho está categorizada en la clase de extrema pobreza, con las necesidades básicas insatisfechas por el ingreso promedio mensual Per Cápita de 217.00 Nuevos Soles, ya que solamente el 2% de los pobladores pueden lograr ahorrar y el 81.10% apenas logran equilibrar estas necesidades. La tasa de incidencia de la pobreza es del 72.70% que está en la pobreza total y el 41.80% pobreza extrema, con una tasa de analfabetismo en la población adulta de 70.5%. C) Problema Central Dentro de los servicios tiene especial importancia el de Agua Potable y Alcantarillado, pero aún falta completar la cobertura para el total de la población, teniendo como causa la expansión urbana y presión demográfica provocada por los desplazamientos humanos campo-ciudad. Los servicios de saneamiento no solamente son insuficientes en su cobertura, sino deficientes debido
  • 16. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES a la infraestructura obsoleta y antigüedad de las instalaciones (38 años aprox.) en las redes de Agua Potable, básicamente en el casco urbano. El diagnóstico de la situación actual se identifica como problema central “Altas Incidencias de Enfermedades Parasitarias y Gastro Intestinales”. Las causas directas que generan el problema central son: 1.- Consumo de Agua Potable de Deficiente Calidad. Cuya causa indirecta es: - Baja cobertura de servicio de agua potable 2.- Inadecuada deposición de aguas servidas. Cuya causa indirecta es: - Baja Cobertura de servicio de alcantarillado. 3.- Inadecuados hábitos y prácticas de higiene Cuya causa indirecta es: - Bajos conocimientos en educación sanitaria. D) Solución propuesta Para solucionar estos problemas, se ha considerado la Ampliación de las Redes de Agua Potable y Alcantarillado en los Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles, Distrito de San Juan Bautista – Huamanga – Ayacucho”, asimismo instalación de accesorios y conexiones domiciliarias correspondientes. 1.9. OBJETIVOS El objetivo central del proyecto es Proporcionar la DISMINUCIÓN DE INCIDENCIA DE ENFERMEDADES PARASITARIAS Y GASTRO INTESTINALES, que se logra con una adecuada deposición de aguas residuales y excretas y con uso adecuado de servicios. El propósito se alcanzará cuando se cumplan los siguientes objetivos específicos: a. Ampliación de redes de agua potable. b. Ampliación de Red de Alcantarillado, para la evacuación de las aguas servidas hacia la Planta de Tratamiento. c. Adecuado conocimiento de educación sanitaria, para el uso de los servicios de agua potable y alcantarillado.
  • 17. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.10. METAS FÍSICAS Las metas físicas programadas en el presente proyecto es la Ampliación de Redes de Agua Potable y Alcantarillado, determinados en el presente expediente técnico se basa en los alcances determinados en el perfil viabilizado; por otro lado, se ha evaluado la factibilidad de los servicios de agua potable y alcantarillado en los AA.HH. desde el punto de vista beneficio costo, estableciéndose las siguientes metas físicas: Item Descripción Und. Metrado 01 OBRAS PROVISIONALES 01.01 CARTEL DE OBRA und 1.00 01.02 ALQUILER DE ALMACÉN PARA LA OBRA mes 8.00 02 TRABAJOS PRELIMINARES 02.01 LIMPIEZA DEL TERRENO m 14,932.03 02.02 TRAZO Y REPLANTEO km 14.93 02.03 TRAZO DURANTE LA EJECUCIÓN DE LA OBRA mes 8.00 02.04 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y MAQUINARIAS glb 1.00 03 SEGURIDAD Y SALUD 03.01 EQUIPO DE PROTECCIÓN INDIVIDUAL und 60.00 03.02 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00 03.03 CAPACITACION EN SEGURIDAD Y SALUD glb 1.00 04 AMPLIACION DEL SISTEMA DE AGUA POTABLE 04.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS 04.01.01 EXCAVACION Y REFINE EN MATERIAL SUELTO m 3,771.56 04.01.02 EXCAVACION Y REFINE EN ROCA SUELTA m 2,514.37 04.01.03 CAMA DE ARENA h=0.10 m 3,771.56 04.01.04 CAMA DE ARENA h=0.15 m 2,514.37 04.01.05 RELLENO ENCIMADO CON ARENA E=0.30 m 6,285.93 04.01.06 RELLENO COMPACTADO DE ZANJAS m 6,285.93 04.01.07 ELIMINACION DE MATERIAL EXCEDENTE m3 2,451.51 04.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS 04.02.01 SUMINISTRO E INSTALACION DE TUBERIA PVC-U UF ISO 4422 C-7.5 DN 110 MM m 6,285.93 04.02.02 CODO 90º F.F. ISO DN 110 MM und 7.00 04.02.03 CODO 45º F.F. ISO DN 110 MM und 3.00 04.02.04 CODO 22.5º F.F. ISO DN 110 MM und 2.00 04.02.05 TEE F.F. ISO DN 110 MM und 36.00 04.02.06 CRUZ F.F. ISO DN 110 MM und 13.00 04.02.07 TAPON PVC ISO 4422 DN 110 MM UF C-7.5 und 7.00 04.02.08 VALVULA DE COMPUERTA F.F. ISO DN 110 MM und 9.00 04.02.09 GRIFO CONTRAINCENDIOS DOS BOCAS und 9.00 04.03 PRUEBA HIDRAULICA 04.03.01 PRUEBA HIDRAULICA TUB. PVC D=110 MM AGUA m 6,285.93 04.04 INSTALACIONES DOMICILIARIAS 04.04.01 EXCAVACION PARA CONEXIONES EN MATERIAL SUELTO HASTA L=4.0 M m 1,170.00 04.04.02 EXCAVACION PARA CONEXIONES EN ROCA SUELTA HASTA L=4.0 M m 630.00 04.04.03 RELLENO COMPACTADO DE ZANJAS m 1,800.00 04.04.04 CONEXION DIMICILIARIA =1/2" und 450.00 04.04.05 ELIMINACION DE MATERIAL EXCEDENTE m3 368.16 05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO 05.01 RED COLECTORA 05.01.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS 05.01.01.01 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL MANUAL m 5,187.66 05.01.01.02 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO ROCA SUELTA m 2,581.87 05.01.01.03 REFINE Y NIVELACION DE ZANJAS m 7,769.53 05.01.01.04 CAMA DE ARENA h=0.10 m 5,187.66 05.01.01.05 CAMA DE ARENA h=0.15 m 2,581.87 05.01.01.06 RELLENO ENCIMADO CON ARENA E=0.30 m 7,769.53
  • 18. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 05.01.01.07 RELLENO COMPACTADO DE ZANJAS m 7,769.53 05.01.01.08 ELIMINACION DE MATERIAL EXCEDENTE m3 2,517.33 05.01.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS 05.01.02.01 SUMINISTRO E INSTALACION DE TUBERIA DE PVC-KM ISO 4435 S-25 DN 200MM m 6,068.27 05.01.03 PRUEBA HIDRAULICA 05.01.03.01 PRUEBA HIDRAULICA TUB. PVC D=200 MM m 6,068.27 05.02 BUZONES 05.02.01 MOVIMIENTO DE TIERRAS 05.02.01.01 EXCAVACIÓN PARA BUZONES EN TERRENO NORMAL HProm=2.5m. m3 248.12 05.02.01.02 EXCAVACIÓN PARA BUZONES EN TERRENO SEMIROCOSO HProm=2.5m. m3 133.60 05.02.01.03 REFINE Y NIVELACION DE ZANJAS PARA BUZON m2 1,131.95 05.02.01.04 ELIMINACION DE MATERIAL EXCEDENTE m3 477.16 05.02.02 BUZONES TIPO I 05.02.02.01 BUZONES STANDAR D = 1.20 m, H <= 1.50 m und 98.00 05.03 INSTALACIONES DOMICILIARIAS 05.03.01 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL MANUAL m 1,170.00 05.03.02 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO SEMIROCOSO m 630.00 05.03.03 REFINE Y NIVELACION DE ZANJAS m 1,800.00 05.03.04 CAMA DE ARENA h=0.10 m 1,170.00 05.03.05 CAMA DE ARENA h=0.15 m 630.00 05.03.06 RELLENO ENCIMADO CON ARENA E=0.30 m 1,800.00 05.03.07 RELLENO COMPACTADO DE ZANJAS m 1,800.00 05.03.08 ELIMINACION DE MATERIAL EXCEDENTE m3 519.75 05.03.09 INSTALACION DE CONEXIONES DIMICILIARIAS und 450.00 06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES 06.01 MITIGACION AMBIENTAL glb 1.00 06.02 EDUCACION SANITARIA glb 1.00 06.03 LIMPIEZA FINAL DE OBRA m2 11,945.63 07 PAVIMENTO RIGIDO 07.01 DEMOLICION DE PAVIMENTO RIGIDO m3 5.88 07.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 29.39 07.03 RELLENO Y COMPACTADO DE SUB - BASE GRANULAR DE 0.20 m m2 29.39 07.04 ENCOFRADO Y DESENCOFRADO DE PAVIMENTO RIGIDO m2 0.72 07.05 CONCRETO f´c = 210 kg/cm2 m3 5.88 1.11. DESCRIPCIÓN DEL SISTEMA EXISTENTE En el distrito de San Juan Bautista puntualmente en el Asentamiento Humano Nueva Esperanza existe un reservorio de agua potable construido el año 2007 de 200 m3 de capacidad abastecido por sistema de impulsión desde el reservorio de Miraflores de 2,000 m3 de capacidad; así como existe instalaciones de redes de agua potable en los sectores de Mártires de la Paz y Asociación Licenciados del Ejército. En el sector de Licenciados del Ejército, parte del sector Héroes de Arica y Av. Cusco (carretera asfaltado a Cusco) existe redes de alcantarillado sanitario. Tanto las redes de agua potable, el reservorio de Nueva Esperanza y redes de alcantarillado sanitario son administrados por la entidad de EPSASA. A continuación se menciona los puntos de empalmes y puntos de descarga de la red de agua potable y desagüe respectivamente: 1.11.1. Agua:
  • 19. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES Los puntos de empalme de la red existente de agua seran en los sigientes (diametro de 110mm) - Reservorio 200 m3 de Nueva Esperanza - Inetrseccion Carretera a Cuzco y Calle N° 7 de AA.HH. Las Lomas - Interseccion Carretera a Cusco y Av. Amador de AA.HH. J. Carlos Mariategui 1.11.2. Desague: Los puntos de descarga a la red de alcantarillado existente (diametro 200mm), son: - Interseccion Jr. 5 de Enero y Jr. Cenepa. - Inetrseccion esquina de Losa deportiva con Calle N°4 de AA.HH. Heroes de Arica - Inetrseccion esquina de Losa deportiva con Calle N°5 de AA.HH. Heroes de Arica - Inetrseccion Carretera a Cuzco y Calle N° 1 de Las Lomas - Inetrseccion Carretera a Cuzco y Calle N° 6 de Las Lomas - Inetrseccion Carretera a Cuzco y Psje. s/n de Las Lomas - Inetrseccion Carretera a Cuzco y Psje Av. Cusco de AA.HH. Las Lomas 1.12. CONSIDERACIONES DE DISEÑO A.- POBLACIÓN ACTUAL ( Po ) NUEVA ESPERANZA 956 Hab. B.- TASA DE CRECIMIENTO ( r ) r = 4.48 % C.- PERIODO DE DISEÑO ( t ) t = 20.00 Años D.- POBLACION FUTURA Pf= Po * ( 1 + r *t/100) NUEVA ESPERANZA 1813 Hab. E.- DOTACION ( Dot ) Dot = 180 lts/hab/día F.- PROMEDIO DIARIO ANUAL DE LA DEMANDA (Qprom) Qprom.= Pob x Dot m3/día m3/seg lts/seg NUEVA ESPERANZA 326.26 0.0038 3.78 G.- MÁXIMO ANUAL DE LA DEMANDA DIARIA
  • 20. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES Qmax. Diario = K1 x Qprom K1= 1.30 m3/día m3/seg lts/seg NUEVA ESPERANZA 424.14 0.0049 4.91 H.- MÁXIMO ANUAL DE LA DEMANDA HORARIA Qmax. Horario= K2 x Qprom K2= 2.00 m3/día m3/seg lts/seg NUEVA ESPERANZA 652.53 0.0076 7.55 1.13. DESCRIPCIÓN TÉCNICA DEL PROYECTO Ampliación de Agua Potable: Del reservorio de Nueva Esperanza y redes existentes se realizará instalación de redes de agua potable con tuberías PVC UF ISO 4422 C-7.5 de diámetro 110mm en una longitud de 6,285.93 metros lineales, instalación de 450.0 conexiones domiciliarias de agua potable, instalación de 9.0 válvulas de interrupción y para purga, instalación de 9.0 hidrantes contra incendio. Ampliación de Alcantarillado: Instalación de redes de alcantarillado sanitario con tuberías PVC UF ISO 4435 S-25 de diámetro 200 mm. en una longitud de 6,028.27 metros lineales, construcción de 78.0 buzones de concreto simple de altura promedio 1.20 m., instalación de 450.00 conexiones domiciliarias de desagüe. La descarga de las aguas servidas se realizará a las redes existentes de EPSASA. La excavación de zanja será sobre terreno natural y rocoso, para lo cual la cama de apoyo y el encimado será con arena gruesa compactado manualmente, el relleno final de la zanja será con material seleccionado compactado con equipo mecánico vibropisón. CUADRO DE METAS A EJECUTAR Item Descripción Und. Metrado 01 OBRAS PROVISIONALES 01.01 CARTEL DE OBRA und 1.00 01.02 ALQUILER DE ALMACÉN PARA LA OBRA mes 8.00 02 TRABAJOS PRELIMINARES 02.01 LIMPIEZA DEL TERRENO m 14,932.03 02.02 TRAZO Y REPLANTEO km 14.93 02.03 TRAZO DURANTE LA EJECUCIÓN DE LA OBRA mes 8.00 02.04 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y MAQUINARIAS glb 1.00 03 SEGURIDAD Y SALUD 03.01 EQUIPO DE PROTECCIÓN INDIVIDUAL und 60.00 03.02 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00 03.03 CAPACITACION EN SEGURIDAD Y SALUD glb 1.00 04 AMPLIACION DEL SISTEMA DE AGUA POTABLE 04.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS
  • 21. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 04.01.01 EXCAVACION Y REFINE EN MATERIAL SUELTO m 3,771.56 04.01.02 EXCAVACION Y REFINE EN ROCA SUELTA m 2,514.37 04.01.03 CAMA DE ARENA h=0.10 m 3,771.56 04.01.04 CAMA DE ARENA h=0.15 m 2,514.37 04.01.05 RELLENO ENCIMADO CON ARENA E=0.30 m 6,285.93 04.01.06 RELLENO COMPACTADO DE ZANJAS m 6,285.93 04.01.07 ELIMINACION DE MATERIAL EXCEDENTE m3 2,451.51 04.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS 04.02.01 SUMINISTRO E INSTALACION DE TUBERIA PVC-U UF ISO 4422 C-7.5 DN 110 MM m 6,285.93 04.02.02 CODO 90º F.F. ISO DN 110 MM und 7.00 04.02.03 CODO 45º F.F. ISO DN 110 MM und 3.00 04.02.04 CODO 22.5º F.F. ISO DN 110 MM und 2.00 04.02.05 TEE F.F. ISO DN 110 MM und 36.00 04.02.06 CRUZ F.F. ISO DN 110 MM und 13.00 04.02.07 TAPON PVC ISO 4422 DN 110 MM UF C-7.5 und 7.00 04.02.08 VALVULA DE COMPUERTA F.F. ISO DN 110 MM und 9.00 04.02.09 GRIFO CONTRAINCENDIOS DOS BOCAS und 9.00 04.03 PRUEBA HIDRAULICA 04.03.01 PRUEBA HIDRAULICA TUB. PVC D=110 MM AGUA m 6,285.93 04.04 INSTALACIONES DOMICILIARIAS 04.04.01 EXCAVACION PARA CONEXIONES EN MATERIAL SUELTO HASTA L=4.0 M m 1,170.00 04.04.02 EXCAVACION PARA CONEXIONES EN ROCA SUELTA HASTA L=4.0 M m 630.00 04.04.03 RELLENO COMPACTADO DE ZANJAS m 1,800.00 04.04.04 CONEXION DIMICILIARIA =1/2" und 450.00 04.04.05 ELIMINACION DE MATERIAL EXCEDENTE m3 368.16 05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO 05.01 RED COLECTORA 05.01.01 MOVIMIENTO DE TIERRA PARA LINEA DE TUBERIAS 05.01.01.01 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL MANUAL m 5,187.66 05.01.01.02 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO ROCA SUELTA m 2,581.87 05.01.01.03 REFINE Y NIVELACION DE ZANJAS m 7,769.53 05.01.01.04 CAMA DE ARENA h=0.10 m 5,187.66 05.01.01.05 CAMA DE ARENA h=0.15 m 2,581.87 05.01.01.06 RELLENO ENCIMADO CON ARENA E=0.30 m 7,769.53 05.01.01.07 RELLENO COMPACTADO DE ZANJAS m 7,769.53 05.01.01.08 ELIMINACION DE MATERIAL EXCEDENTE m3 2,517.33 05.01.02 SUMINISTRO Y MONTAJE DE TUBERIAS Y ACCESORIOS 05.01.02.01 SUMINISTRO E INSTALACION DE TUBERIA DE PVC-KM ISO 4435 S-25 DN 200MM m 6,068.27 05.01.03 PRUEBA HIDRAULICA 05.01.03.01 PRUEBA HIDRAULICA TUB. PVC D=200 MM m 6,068.27 05.02 BUZONES 05.02.01 MOVIMIENTO DE TIERRAS 05.02.01.01 EXCAVACIÓN PARA BUZONES EN TERRENO NORMAL HProm=2.5m. m3 248.12 05.02.01.02 EXCAVACIÓN PARA BUZONES EN TERRENO SEMIROCOSO HProm=2.5m. m3 133.60 05.02.01.03 REFINE Y NIVELACION DE ZANJAS PARA BUZON m2 1,131.95 05.02.01.04 ELIMINACION DE MATERIAL EXCEDENTE m3 477.16 05.02.02 BUZONES TIPO I 05.02.02.01 BUZONES STANDAR D = 1.20 m, H <= 1.50 m und 98.00 05.03 INSTALACIONES DOMICILIARIAS 05.03.01 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO NORMAL MANUAL m 1,170.00 05.03.02 EXCAVACIÓN DE ZANJA PARA TUBERÍAS APROM=0.80 HMÁX<= 2.00M EN TERRENO SEMIROCOSO m 630.00 05.03.03 REFINE Y NIVELACION DE ZANJAS m 1,800.00 05.03.04 CAMA DE ARENA h=0.10 m 1,170.00 05.03.05 CAMA DE ARENA h=0.15 m 630.00 05.03.06 RELLENO ENCIMADO CON ARENA E=0.30 m 1,800.00 05.03.07 RELLENO COMPACTADO DE ZANJAS m 1,800.00 05.03.08 ELIMINACION DE MATERIAL EXCEDENTE m3 519.75 05.03.09 INSTALACION DE CONEXIONES DIMICILIARIAS und 450.00 06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES
  • 22. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 06.01 MITIGACION AMBIENTAL glb 1.00 06.02 EDUCACION SANITARIA glb 1.00 06.03 LIMPIEZA FINAL DE OBRA m2 11,945.63 07 PAVIMENTO RIGIDO 07.01 DEMOLICION DE PAVIMENTO RIGIDO m3 5.88 07.02 PERFILADO Y COMPACTADO DE SUB-RASANTE m2 29.39 07.03 RELLENO Y COMPACTADO DE SUB - BASE GRANULAR DE 0.20 m m2 29.39 07.04 ENCOFRADO Y DESENCOFRADO DE PAVIMENTO RIGIDO m2 0.72 07.05 CONCRETO f´c = 210 kg/cm2 m3 5.88 1.14. PRESUPUESTO DE LA OBRA PRESUPUESTO RESUMEN FUNCION : 18 SANEAMIENTO PROG. : 040 SANEAMIENTO SUB PROG. : 0088 SANEAMIENTO URBANO PROY. : "AMPLIACION DE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOSHUMANOS NUEVA ESPERANZA, LAS LOMAS, MIRADOR, JOSE CARLOS MARIATEGUI Y ALBAÑILESDEL DISTRITO DE SAN JUAN BAUTISTA, HUAMANGA- AYACUCHO" AÑO : MAYO 2015 ITEM META COSTOS 01 OBRAS PROVISIONALES 8,944.00 02 TRABAJOS PRELIMINARES 70,495.13 03 SEGURIDAD Y SALUD 17,030.00 04 AMPLIACION DEL SISTEMA DE AGUA POTABLE 876,344.82 05 AMPLIACION DEL SISTEMA DE ALCANTARILLADO 1,397,617.37 06 PLAN DE MANEJO AMBIENTAL Y CAPACITACIONES 18,800.43 07 PAVIMENTO RIGIDO 4,406.87 COSTO DIRECTO 2,393,638.62 MANO DE OBRA 787,265.30 MATERIALES 1,080,913.70 EQUIPOS 301,272.76 SUB CONTRATOS 223,916.40 COSTO DIRECTO 2,393,638.62 GASTOS GENERALES FIJOS 2.644% 63,287.28 GASTOS GENERALES VARIABLES 7.357% 176,100.00 UTILIDAD 9.0% 215,427.4800 SUB TOTAL 2,848,453.38 IGV 18.00% 512,721.61 PREUPUESTO DE EJECUCION 3,361,174.99
  • 23. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES GASTOS SUPERVISION 3.69% 123,987.3733 ESTUDIO DEFINITIVO 1.15% 38,653.516 COSTO TOTAL 3,523,815.87 1.15. BENEFICIARIOS El servicio de agua potable y alcantarillado sanitario beneficiará a 450 familias de los Asentamientos Humanos Nueva Esperanza, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles. 1.16. MODALIDAD DE EJECUCIÓN El proyecto Asentamientos Humanos Nueva Esperanza, Héroes de Arica, Mártires de la Paz, Las Lomas, Mirador, José Carlos Mariátegui y Albañiles, Distrito de San Juan Bautista – Huamanga – Ayacucho”, se ejecutará por LA MODALIDAD DE CONTRATA. 1.17. SISTEMA DE CONTRATACIÓN El sistema de contratación será EL SISTEMA DE PRECIOS UNITARIOS 1.18. PLAZO DE EJECUCIÓN El tiempo de ejecución de la presente obra, consignado en el presente expediente técnico, tiene programado su ejecución en 240 días calendarios en promedio (08 Meses), la misma que se presenta en la Programación de Ejecución de Obra.
  • 24. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 1.19. FUNCIONES, ACTIVIDADES Y/O TAREAS 1.19.1. FASE DE CAMPO - Reconocimiento del terreno y plan de trabajo. Proceso de construcción por partidas Realizar levantamientos topográficos, replanteos de obras y de proyectos de ingeniería. Localizar puntos de operaciones apropiados para efectuar levantamientos topográficos. Efectuar nivelaciones de terrenos y mediciones topográficas. Velar por el mantenimiento preventivo y correctivo de los equipos de topografía. Realizar borradores para la elaboración de planos topográficos. Preparar prácticas de topografía y vialidad rural. Revisar los planos topográficos elaborados por los dibujantes y establece las condiciones pertinentes. Supervisar y distribuir las actividades del personal a su cargo. Cumplir con las normas y procedimientos en materia de seguridad integral, establecidos por la organización. Mantener en orden equipo y sitio de trabajo, reportando cualquier anomalía. Elabora informes periódicos de las actividades realizadas. 1.19.2. FASE DE GABINETE Realizar metrados durante la ejecución Elaborar dibujos de los levantamientos topográficos. Efectuar cálculos y representaciones gráficas de las mediciones topográficas. Cálculos matemáticos
  • 25. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES Decisión proseguir o regresar a campo Ordenamiento y procesamiento de datos Elaboración de planos en planta perfil. CAPITULO II DESCRIPCIÓN DEL TRABAJO REALIZADO
  • 26. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 2.1. DISCRIPCION DE LAS PRÁCTICAS Durante el proceso de la práctica de Ejecución de Obras Civiles en el Proyecto: “AMPLIACIÓNDE LAS REDES DE AGUA POTABLE Y ALCANTARILLADO EN LOS ASENTAMIENTOS HUMANOS NUEVA ESPERANZA, HÉROES DE ARICA, MÁRTIRES DE LA PAZ, LAS LOMAS, MIRADOR, JOSÉ CARLOS MARIÁTEGUI Y ALBAÑILES, DISTRITO DE SAN JUAN BAUTISTA – HUAMANGA – AYACUCHO”, se me encomendó a realizar labores como Topógrafo, responsable en topografía, procesamiento de datos y elaboración de planos, en el cual se realizó las siguientes actividades. 04/01/16 al 09/01/16, 11/01/16 al 16/01/16 realice nivelacióntrazo y replanteo en la AV. APARICIOMEDINA,correspondientesalosbuzones(21 – 22 – 23 – 24 – 25), y (01 – 02 – 03 – 04) respectivamente, también se ha realizado el control topográfico para corte del terreno a nivel sub rasante, perfilado de sub rasante de las avenidas mencionadas. 18/01/16 al 23/01/16, 25/01/16 al 30/01/16 se realizó el plantillado para la colocación de la tubería de PVC UF ISO 4435 DN 200 mm S-25, incluyendo anillo en la AV. APARICIO MEDINA, correspondientes a los buzones (21 – 22 – 23 – 24 – 25), y (01 – 02 – 03 – 04) respectivamente, correspondientes a los buzones (21 – 22 – 23 – 24 – 25), y (01 – 02 – 03 – 04) respectivamente, colocación a mano el relleno con material selecto de tierra cernida desde laparte superiorde lacama de apoyo,hasta 0,30 m por encimade la parte superior de la tubería. 01/02/16 al 06/02/16, 08/02/16 al 13/02/16 realicé trazoy replanteogeneral conNivel de Ingeniero y procesamiento de datos, dibujo en gabinete en AutoCAD civil 3D, control topográfico a nivel de subrasante de la zanja y buzones de Avenidas APARICIO MEDINA, LOS TUNALES, LOS CACTUS, LOS ROSALES Y LOS GURANGOS . 15/02/16 al 20/02/16, 22/02/16 al 27/02/16 se realizó el plantillado para la colocación de latubería de PVCUF ISO4435 DN 200 mm S-25, incluyendoanillo de avenidaLOSTUNALES, LOS CACTUS, LOS ROSALES Y LOS GURANGOS, colocación a mano el relleno con material
  • 27. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES selecto de tierra cernida desde la parte superior de la cama de apoyo, hasta 0,30 m por encima de la parte superior de la tubería.  29/02/16 al 05/03/16, 07/03/16 al 12/03/16 se realizó el plantillado para la colocación de la tubería de PVC UF ISO 4435 DN 200 mm S-25, incluyendo anillo AV. NUEVA ESPERANZA de los Buzones(39 – 40) y en el tramo entre el Buzón (28 – 29 – 30), colocación a mano el rellenoconmaterial selectode tierracernidadesde laparte superiorde lacama de apoyo, hasta 0,30 m por encima de la parte superior de la tubería.  14/03/16 al 19/03/16, 21/03/16 al 26/03/16 se da inicio al vaciado de los buzones en AV. APARICIO MEDINA Y AV. NUEVA ESPERANZA, Los buzones serán de tipo estándares, diámetrointeriorde 1.20m y paredeslateralesde concreto f’c = 175 Kg. /cm2 de 0.20m de espesor. La losa y el techo del buzón serán de concreto de f’c=210 Kg. /cm² y espesor de 0.20m., conarmadurade acerocorrugado de 0.10m de espesorde f’y=4200Kg/cm²de 3/8”. 28/03/16 al 31/03/16 se continuael plantilladoparala colocaciónde la tubería de PVCUF ISO 4435 DN 200 mm S-25, incluyendoanillo de JR.MIRADOR,PINOS,ROSALES; colocación a manoel rellenoconmaterial selectode tierracernidadesde laparte superiorde lacama de apoyo, hasta 0,30 m por encima de la parte superior de la tubería. Y de la siguiente manera se sigue laborando cumpliendo con los trabajos encomendadas por el ingeniero residente de la obra y de la empresa. 2.2. CONCLUSIONES Se garantizó en las prácticas realizadas en la institución, los conocimientos teóricos – prácticos que se comparte en el Instituto de Educación Superior Tecnológico Público “Víctor Álvarez Huapaya”. Se demostró ser competente en el mercado laboral al poner en práctica los conocimientos adquiridos previos en las aulas. Con la presente práctica realizada llegó a la conclusión que estamos llanos y aptos para entrar al mercado laboral con todo lo aprendido tanto en las aulas y en el campo laboral. Se demostró la puntualidad, responsabilidad y cumplimiento en las labores encomendadas por la institución; en la enriquecí mi conocimiento y experiencia.
  • 28. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES El desarrollo de las prácticas profesionales es muy importante en la aplicación de los conocimientos adquiridos en el desarrollo de la carrera profesional de Construcción Civil. Uno de las principales características fue la concepción estructural de la presente edificación destinada a una infraestructura sanitaria, se realizó el control de la ejecución con la finalidad de que los esfuerzos a los que se verá sometido la vía, cumplan con los parámetros del reglamento nacional de edificaciones. Durante el proceso constructivo de la obra se realizaron los controles de los planos, de las especificaciones técnicas, de los materiales, ensayos de control de calidad y finalmente el control de la ejecución. La práctica profesional realizada permitió conocer y ampliar los conocimientos adquiridos; ver algunos errores en los planos y levantamientos topográficos y la responsabilidad que se debe tener en obra. Finalmente las prácticas profesionales se realizó con éxito, del mismo modo las tareas encomendadas por los superiores, logrando ganar confianza y amistad. 2.3. DIFICULTADES A) DIFICULTADES PARA EL INSTITUTO Al inicio a recibir el cargo como un personal encargado, se tuvo dificultad, de dirigir el personal en diferentes actividades, para el cual se tuvo un poco de paciencia y calma para resolverlos el cual no se importe esos temas en el instituto. Dificultades en el nivelación topográfico por ser topografía agreste; debido a que las prácticas de topografía son dirigidas en los alrededores del instituto Dificultad del manejo de Estación Total en el campo. Dificultad de transferencia de datos. B) DIFICULTADES PARA EL CENTRO DE PRÁCTICA La dificultad que se presentó en el centro de práctica manejo del personal de trabajo. Temor y falta de confianza de uno mismo en centro laboral. No existe una previa capacitación al personal técnico, para cumplir eficientemente con las labores que se encomendada.
  • 29. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 2.4. RECOMENDACIONES A) RECOMENDACIONES GENERALES DEL TRABAJO Se debe realizar un estudio de suelo completo para determinar el tipo de suelo, su capacidad admisible y de ser el caso, detallar como mejorarlo; también se debe descartar la presencia de sulfatos y otras sales que puedan causar daños a la infraestructura. Se recomienda que se tenga un control preciso de los rendimientos de obra, para que estos no alteren el cronograma de ejecución de obra, y no se genera retrasos de ejecución de obra. Se recomienda ejecutar la obra en periodo de estiaje o verano, pues la presencia de lluvias motiva retrasos en la ejecución de la obra. La ejecución de obra debe ser por contrata con fines de agilizar los trabajos y que se tenga un control en los rendimientos de obra para que estos no alteren el cronograma de ejecución y así evitar el retraso del proceso de ejecución. La ejecución de obras se debe iniciar con todo los documentos legales administrativos (cuaderno de obra, Tarjeta de control de almacén, etc.) para una buena administración Se debe contar con todo los implementos de seguridad en la obra, para proteger su integridad física de todo el personal de trabajo. Se debe realizar el control de pruebas de calidad del concreto durante el proceso constructivo. Las enseñanzas que el Instituto Tecnológico imparte al alumno, deben ser más prácticos que teóricos, también se debe implementar con más equipos topográficos como: Estación total, Gps diferencial y laboratorios de mecánica de suelos, acorde al avance tecnológico, cada vez se requiere trabajos de precisión y hacer convenios con diferentes instituciones y/o empresas. B) RECOMENDACIONES PARA EL INSTITUTO Enseñar acerca del manejo de las diferentes Estación Total que exista por medio de las prácticas en las clases y/o campo y no hacer teoría el 50%, si no el 20% y las practicas al
  • 30. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 80% para elaprendizaje y defensa delestudiante en las practicas pre profesionales y/o campo laboral en distintos lugares. Dar conocimiento acerca de los llenados y las funciones que cumplen los formatos SNIP. Dar conocimiento del manejo de todos los GPS para así facilitarnos y defendernos en las prácticas pre – profesionales. Hacer una práctica de los procesamientos de datos de la estación total como también del GPS ya que cada equipo tiene su software para su proceso. Dar conocimientos sobre el programa de S10 y otros programas en vez de las clases de inglés u otros cursos que no pertenecen a nuestra carrera. En el curso de computación se debe realizar clases sobre los diversos programas más importantes que se requiere siempre en toda municipalidad y basándose sobre la realidad de los practicantes así como:  Valorización mensual de obra.  Informe de una liquidación de obras.  S10  Archicad  Civil 3D  Otros.
  • 31. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES CAPITULO III ANEXOS
  • 32. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES 3.1. PANEL FOTOGRÁFICO FOTO N° 01:Se observa el inicio conel trabajo de la excavación para el buzón con maquinaria. FOTO N° 02: Muestra el proceso de excavación de la zanja con maquinaria.
  • 33. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES FOTO N° 03: Se observa el trabajo de nivelación y plantillado en zanja para el tendido de cama (material de préstamo – arena) FOTO N° 04: Vista del proceso de entubado en cama de material seleccionado 0.10m de espesor
  • 34. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES FOTO N° 05: Se observa el proceso de alineamiento de la tubería y posterior nivelación de lomo del mismo. FOTO N° 06:Se observael trabajo de encimado de 0.30m de espesor con material propio (Autorizado por el supervisor)
  • 35. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES FOTO N° 07: Encimado de la tubería con material seleccionado con 0.30m de espesor. FOTO N° 08: Ídem Foto N° 07
  • 36. I.E.S.T.P. “VÍCTOR ÁLVAREZ HUAPAYA” INFORME DE PRÁCTICAS MÓDULO III EJECUCIÓNDE OBRAS CIVILES FOTO N° 09: Se observa el encofrado con cerchas para el cuerpo de buzón. FOTO N° 10: Se observa el proceso de vaciado de la mezcla para el buzón.
