Este documento presenta los cálculos de cantidades para la construcción de un tramo de alcantarillado en el municipio de Sachica, Boyacá. Incluye cálculos para la excavación, manejo de lodos, suministro e instalación de tubería, pozos de inspección, relleno, material de cama para la tubería, kit de derivación y retiro y reposición de adoquín.

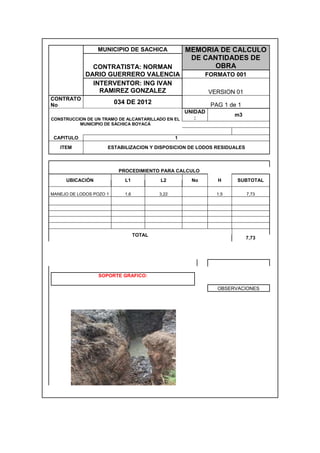

1. MUNICIPIO DE SACHICA MEMORIA DE CALCULO
DE CANTIDADES DE
OBRACONTRATISTA: NORMAN
DARIO GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD
:
m3
CAPITULO 1
ITEM ESTABILIZACION Y DISPOSICION DE LODOS RESIDUALES
PROCEDIMIENTO PARA CALCULO
UBICACIÓN L1 L2 No H SUBTOTAL
MANEJO DE LODOS POZO 1 1,6 3,22 1,5 7,73
TOTAL
7,73
SOPORTE GRAFICO:
OBSERVACIONES

2. MUNICIPIO DE SACHICA MEMORIA DE CALCULO
DE CANTIDADES DE
OBRACONTRATISTA: NORMAN
DARIO GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD
:
m3
CAPITULO 1
ITEM EXCAVACION MANUAL HUMEDA
PROCEDIMIENTO PARA CALCULO
UBICACIÓN
AREA
CIRCULAR
ANCHO No H SUBTOTAL
EXCAVACION POZO 1,20 1,60 1,92
TOTAL
1,92
SOPORTE GRAFICO:
OBSERVACIONES

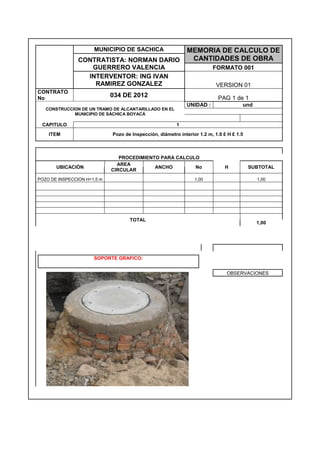

3. MUNICIPIO DE SACHICA MEMORIA DE CALCULO DE
CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD : und
CAPITULO 1
ITEM Pozo de Inspección, diámetro interior 1.2 m, 1.0 £ H £ 1.5
PROCEDIMIENTO PARA CALCULO
UBICACIÓN
AREA
CIRCULAR
ANCHO No H SUBTOTAL
POZO DE INSPECCION H=1,5 m 1,00 1,00
TOTAL
1,00
SOPORTE GRAFICO:
OBSERVACIONES

4. MUNICIPIO DE SACHICA MEMORIA DE CALCULO
DE CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No
034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD : ml
CAPITULO 1
ITEM SUMINISTRO E INSTALACION DE TUBERIA NOVAFOR DE 10"
PROCEDIMIENTO PARA CALCULO
UBICACIÓN LONG ANCHO No H SUBTOTAL
TRAMO POZO1 a POZO2 20,11 20,11
TOTAL
20,11
SOPORTE GRAFICO:
OBSERVACIONES

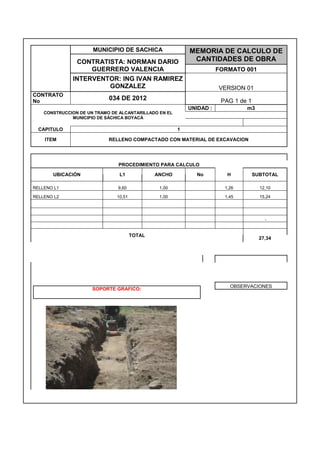

5. MUNICIPIO DE SACHICA MEMORIA DE CALCULO DE
CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN RAMIREZ
GONZALEZ VERSION 01
CONTRATO
No
034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD : m3
CAPITULO 1
ITEM RELLENO COMPACTADO CON MATERIAL DE EXCAVACION
PROCEDIMIENTO PARA CALCULO
UBICACIÓN L1 ANCHO No H SUBTOTAL
RELLENO L1 9,60 1,00 1,26 12,10
RELLENO L2 10,51 1,00 1,45 15,24
-
TOTAL
27,34
SOPORTE GRAFICO:
OBSERVACIONES

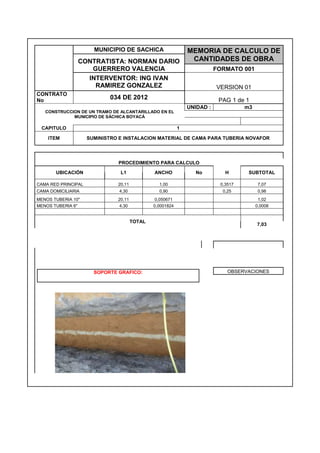

6. MUNICIPIO DE SACHICA MEMORIA DE CALCULO DE
CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD : m3
CAPITULO 1
ITEM SUMINISTRO E INSTALACION MATERIAL DE CAMA PARA TUBERIA NOVAFOR
PROCEDIMIENTO PARA CALCULO
UBICACIÓN L1 ANCHO No H SUBTOTAL
CAMA RED PRINCIPAL 20,11 1,00 0,3517 7,07
CAMA DOMICILIARIA 4,30 0,90 0,25 0,98
MENOS TUBERIA 10" 20,11 0,050671 1,02
MENOS TUBERIA 6" 4,30 0,0001824 0,0008
TOTAL
7,03
SOPORTE GRAFICO: OBSERVACIONES

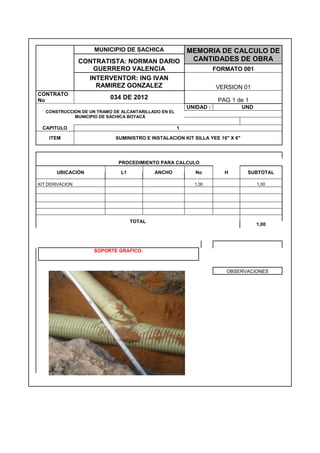

7. MUNICIPIO DE SACHICA MEMORIA DE CALCULO DE
CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN
RAMIREZ GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL
MUNICIPIO DE SÁCHICA BOYACÁ
UNIDAD : UND
CAPITULO 1
ITEM SUMINISTRO E INSTALACION KIT SILLA YEE 10" X 6"
PROCEDIMIENTO PARA CALCULO
UBICACIÓN L1 ANCHO No H SUBTOTAL
KIT DERIVACION 1,00 1,00
TOTAL
1,00
SOPORTE GRAFICO:
OBSERVACIONES

8. MUNICIPIO DE SACHICA MEMORIA DE CALCULO DE
CANTIDADES DE OBRACONTRATISTA: NORMAN DARIO
GUERRERO VALENCIA FORMATO 001
INTERVENTOR: ING IVAN RAMIREZ
GONZALEZ VERSION 01
CONTRATO
No 034 DE 2012 PAG 1 de 1
CONSTRUCCION DE UN TRAMO DE ALCANTARILLADO EN EL MUNICIPIO
DE SÁCHICA BOYACÁ
UNIDAD : M2
CAPITULO 1
ITEM RETIRO Y REPOSICION DE ADOQUIN
PROCEDIMIENTO PARA CALCULO
UBICACIÓN L1 ANCHO No H SUBTOTAL
AREA 2,00 2,25 4,50
TOTAL
4,50
SOPORTE GRAFICO:
OBSERVACIONES
