El modelo OSI divide el proceso de comunicación de datos entre dispositivos en 7 capas, con cada capa encargada de una función específica. La capa física se encarga de la transmisión de bits a través de cables de red, mientras que las capas superiores se encargan de funciones como direccionamiento, enrutamiento, establecimiento de sesiones y formato de datos. El modelo OSI proporciona una estructura normalizada para la comunicación entre sistemas de red de diferentes tipos.

1. MODELO OSI

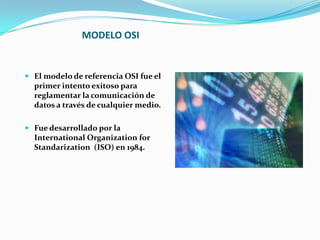

2. MODELO OSIEl modelo de referencia OSI fue el primer intento exitoso para reglamentar la comunicación de datos a través de cualquier medio. Fue desarrollado por la International OrganizationforStandarization (ISO) en 1984.

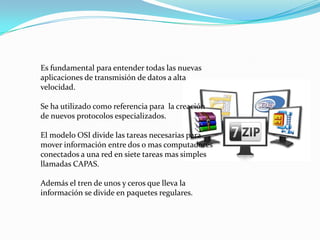

3. Es fundamental para entender todas las nuevas aplicaciones de transmisión de datos a alta velocidad. Se ha utilizado como referencia para la creación de nuevos protocolos especializados. El modelo OSI divide las tareas necesarias para mover información entre dos o mas computadores conectados a una red en siete tareas mas simples llamadas CAPAS. Además el tren de unos y ceros que lleva la información se divide en paquetes regulares.

4. LAS 7 CAPAS DEL MODELO OSILa capa de PRESENTACIÓN pasa sus datos a la capa de SESIÓN, CAPA 5, y así sucesivamente, hacia abajo, hasta llegar a la capa FÍSICA, CAPA 1.Para llegar a B proceso es contrario

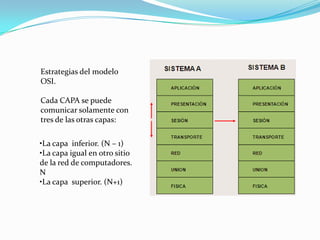

5. Estrategias del modelo OSI. Cada CAPA se puede comunicar solamente con tres de las otras capas: La capa inferior. (N – 1)

6. La capa igual en otro sitio de la red de computadores. N

7. La capa superior. (N+1)LAS 7 CAPAS DEL MODELO OSIEstrategias del modelo OSI. Cada capa del modelo tiene varias formas de controlar la información con el fin de comunicarse adecuadamente con su capa igual en otras redes. Esta serie de reglas se añaden al comienzo de cada paquete de información que se quiere transferir. PCI: protocol control information Esta unidad completa de información o PDU es la que llega a la capa correspondiente en el sistema al otro lado de la red. PDU: protocol data unit

8. LAS 7 CAPAS DEL MODELO OSILas capas 1, 2 y 3 son importantes para el Cable Operador.

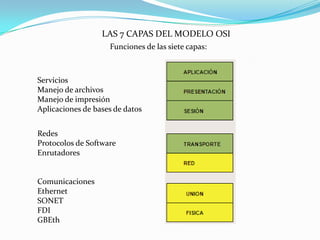

9. LAS 7 CAPAS DEL MODELO OSIFunciones de las siete capas:ServiciosManejo de archivosManejo de impresiónAplicaciones de bases de datosRedesProtocolos de SoftwareEnrutadoresComunicacionesEthernetSONETFDIGBEth

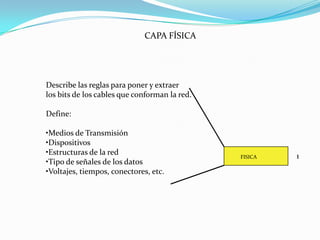

10. CAPA FÍSICA Describe las reglas para poner y extraerlos bits de los cables que conforman la red. Define: Medios de Transmisión

11. Dispositivos

12. Estructuras de la red

13. Tipo de señales de los datos

14. Voltajes, tiempos, conectores, etc.1FISICA

15. CAPA DE ENLACE Describe las reglas para convertir el tren de bits en grupos o frames de datos. En esta capa se organiza el transito confiable de los datos a través de la red: Direccionamiento físico del dispositivo

16. Topología de la red

17. Notifica a las capas superiores de que hay un error

18. Reordenamiento de los grupos o frames de datos

19. Regulación del tráfico de tal manera que el dispositivo receptor no sea saturado 2UNION o ENLACE

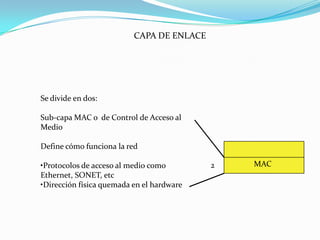

20. CAPA DE ENLACE Se divide en dos: Sub-capa MAC o de Control de Acceso al MedioDefine cómo funciona la redProtocolos de acceso al medio como Ethernet, SONET, etc
