Este documento describe los modelos OSI y TCP/IP, incluyendo sus capas y protocolos principales. El modelo OSI tiene 7 capas con funciones como enlace de datos, transporte y aplicación. TCP/IP es una familia de protocolos que incluye IP, TCP, UDP y otros para transferencia de archivos, correo y navegación. También identifica dispositivos de red como hubs, switches, routers y gateways.

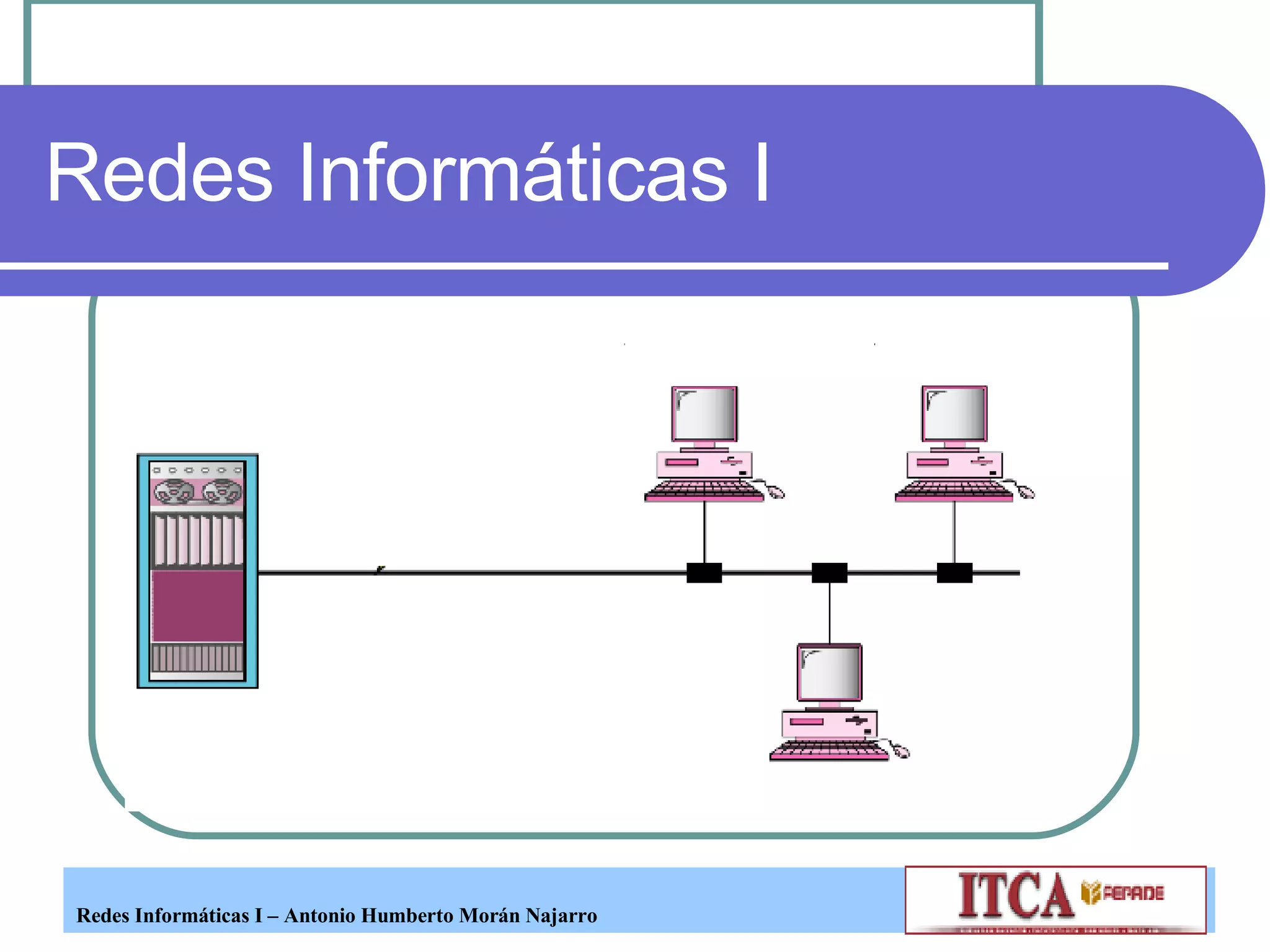

1. Redes Informáticas I

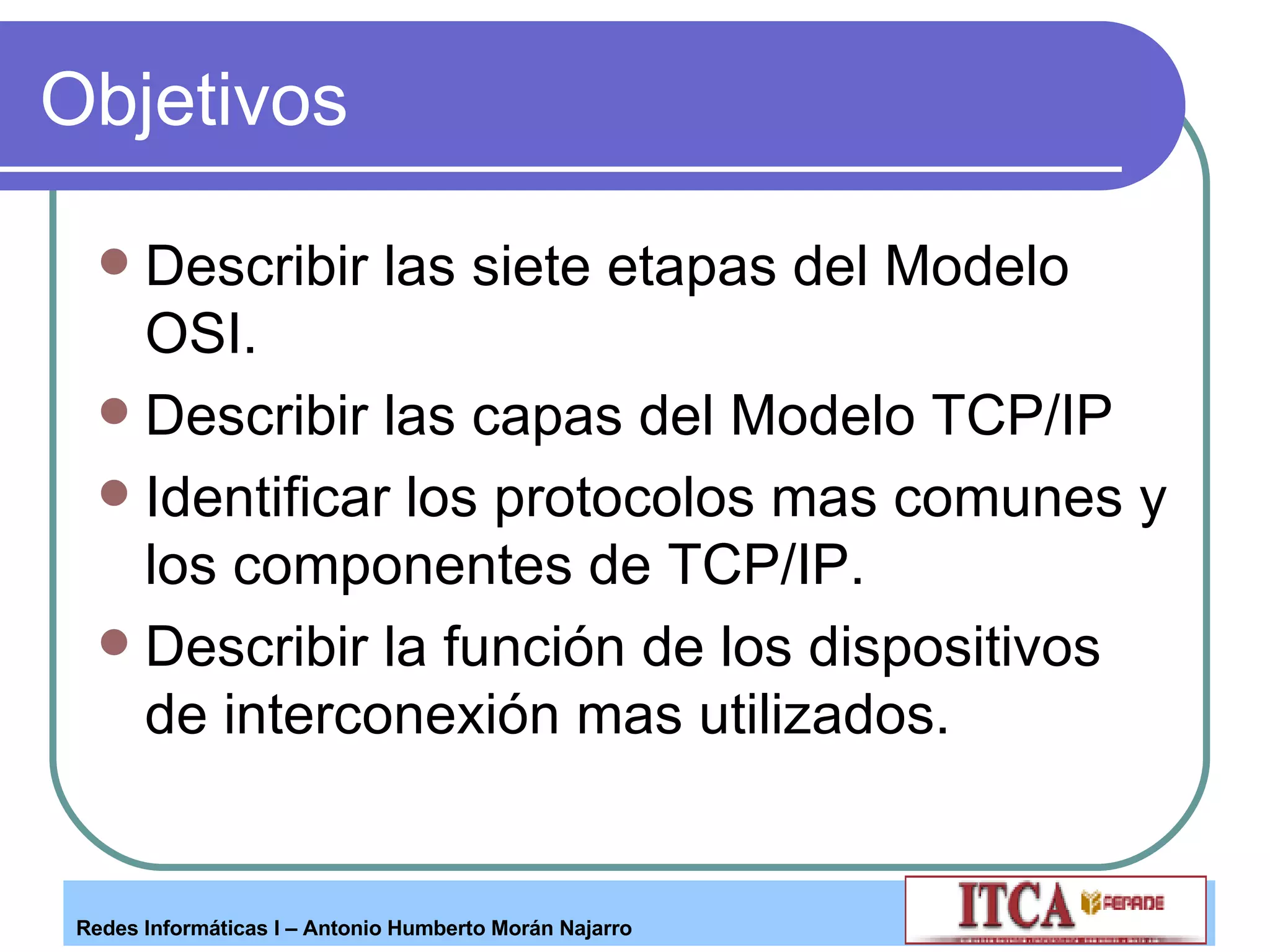

2. Objetivos Describir las siete etapas del Modelo OSI. Describir las capas del Modelo TCP/IP Identificar los protocolos mas comunes y los componentes de TCP/IP. Describir la función de los dispositivos de interconexión mas utilizados.

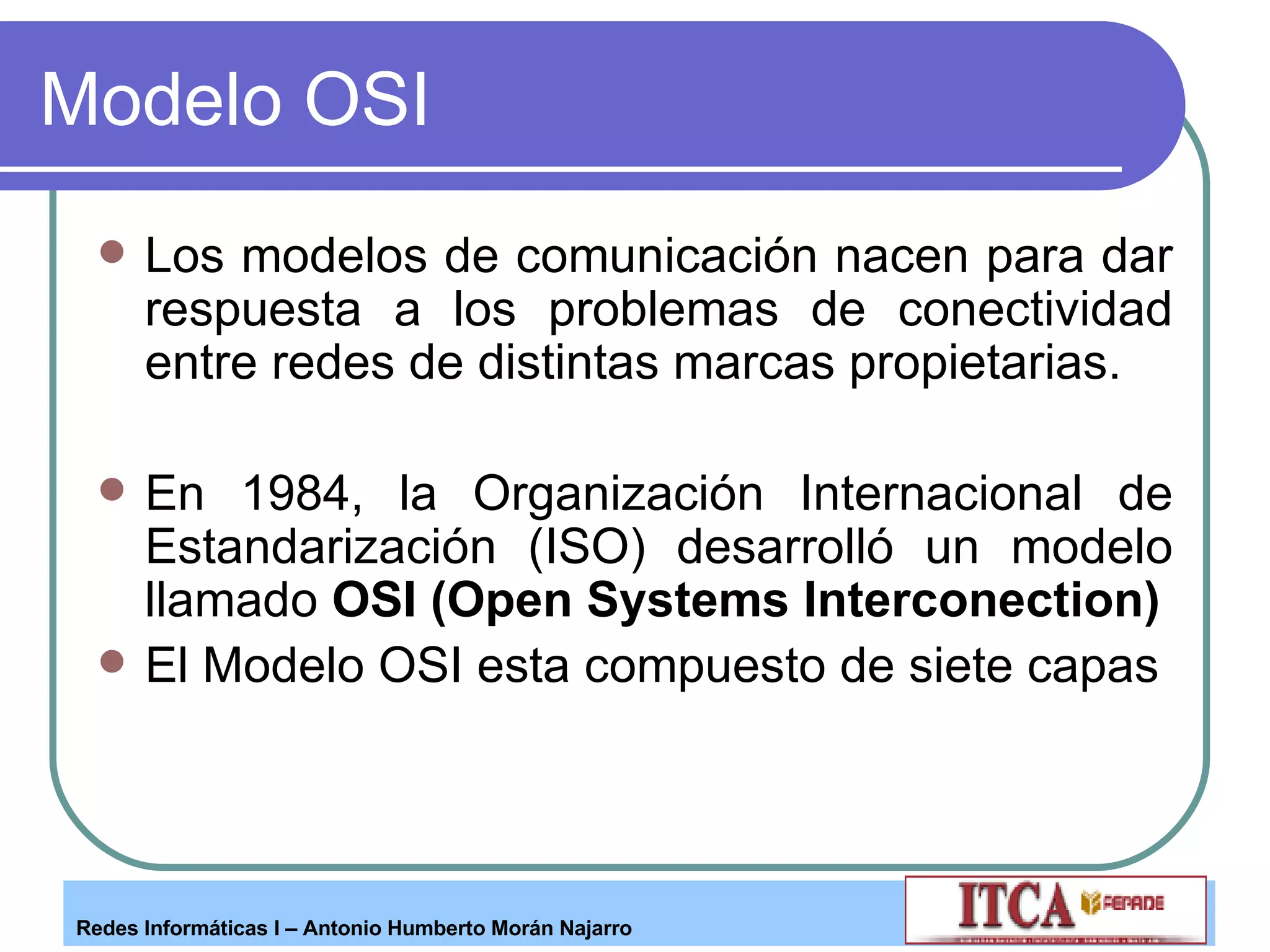

3. Modelo OSI Los modelos de comunicación nacen para dar respuesta a los problemas de conectividad entre redes de distintas marcas propietarias. En 1984, la Organización Internacional de Estandarización (ISO) desarrolló un modelo llamado OSI (Open Systems Interconection) El Modelo OSI esta compuesto de siete capas

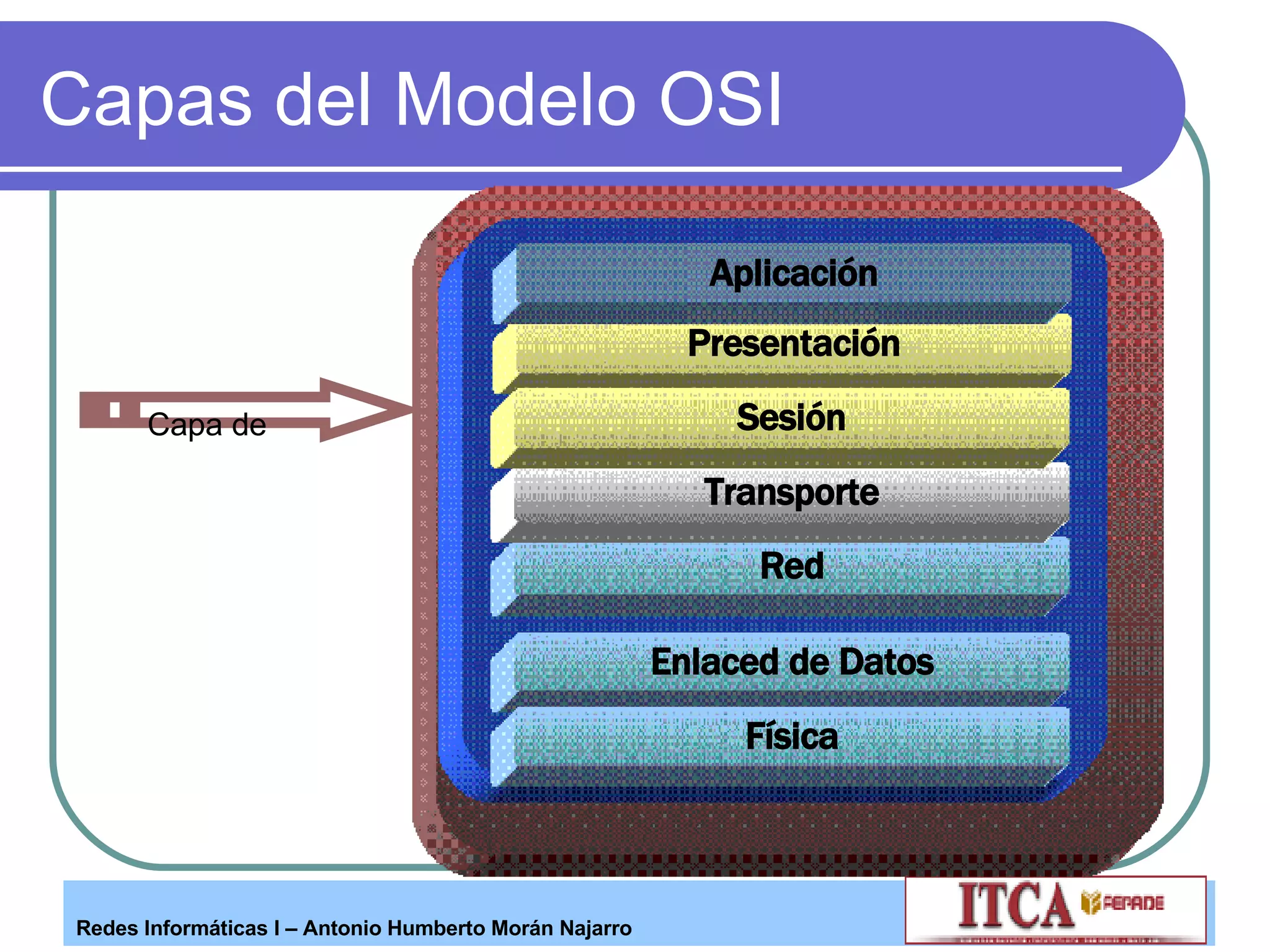

4. Capas del Modelo OSI Capa de Red Transporte Presentación Aplicación Enlaced de Datos Física Sesión

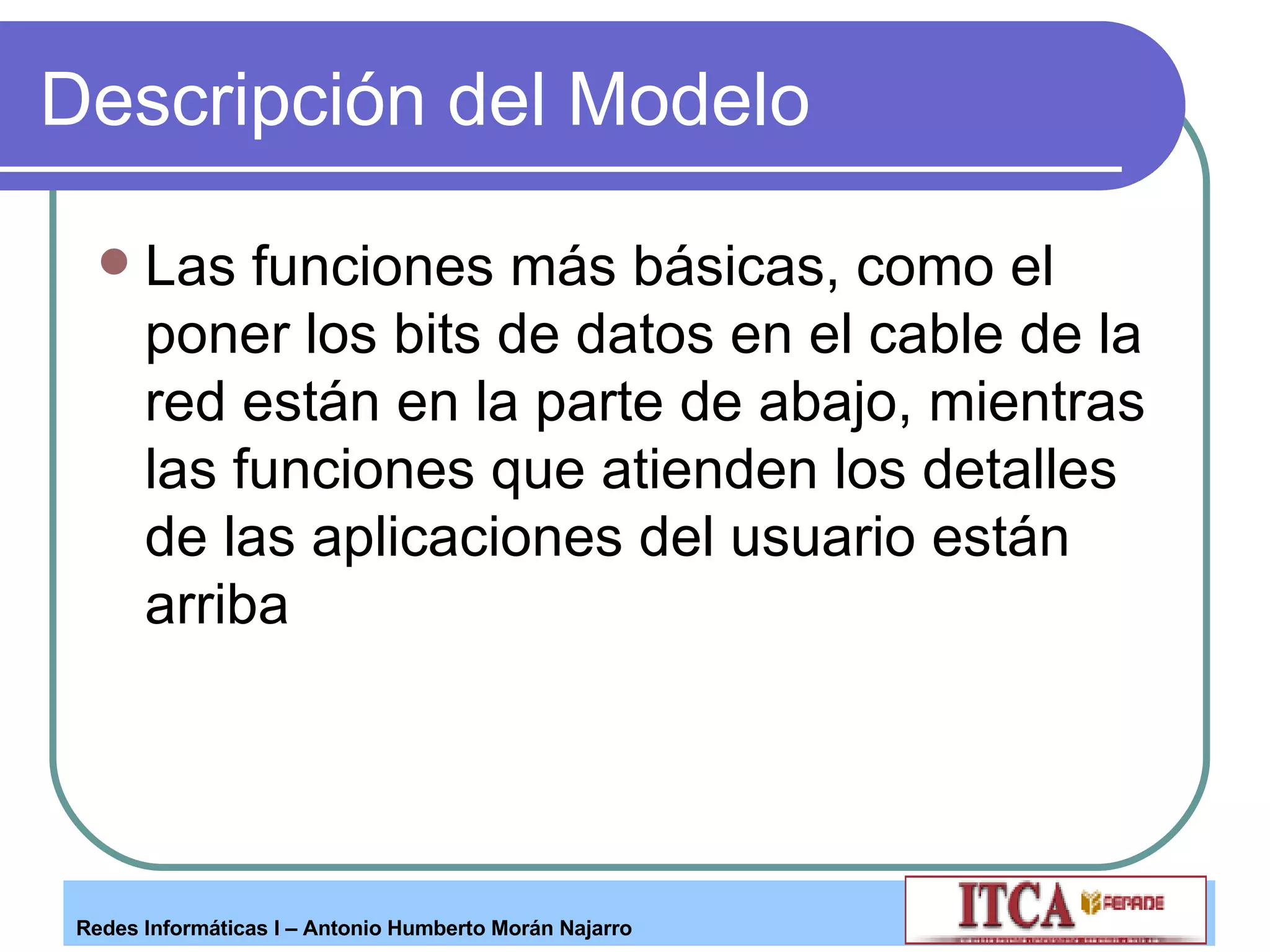

5. Descripción del Modelo Las funciones más básicas, como el poner los bits de datos en el cable de la red están en la parte de abajo, mientras las funciones que atienden los detalles de las aplicaciones del usuario están arriba

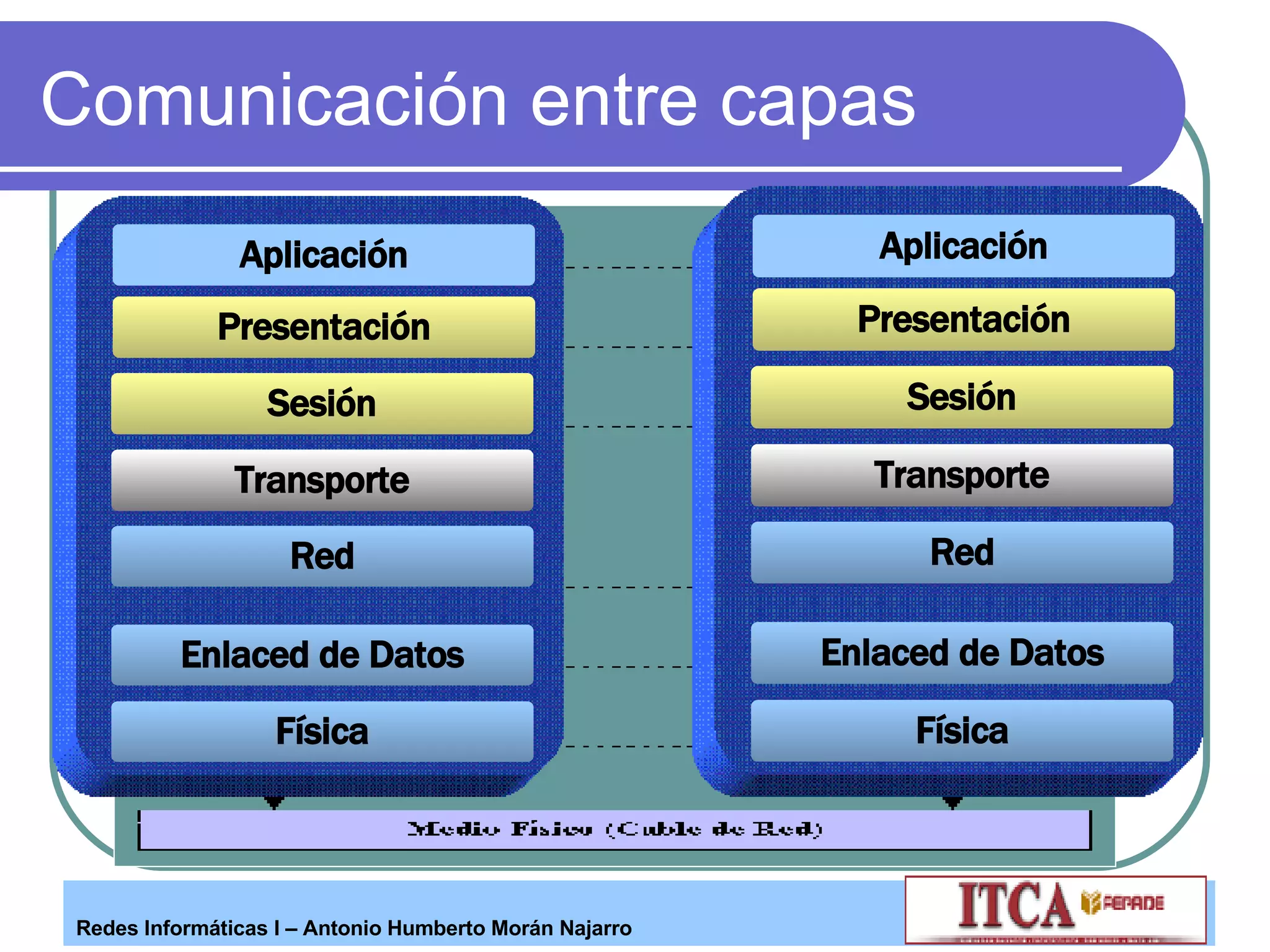

6. Comunicación entre capas Red Transporte Presentación Aplicación Enlaced de Datos Física Sesión Red Transporte Presentación Aplicación Enlaced de Datos Física Sesión

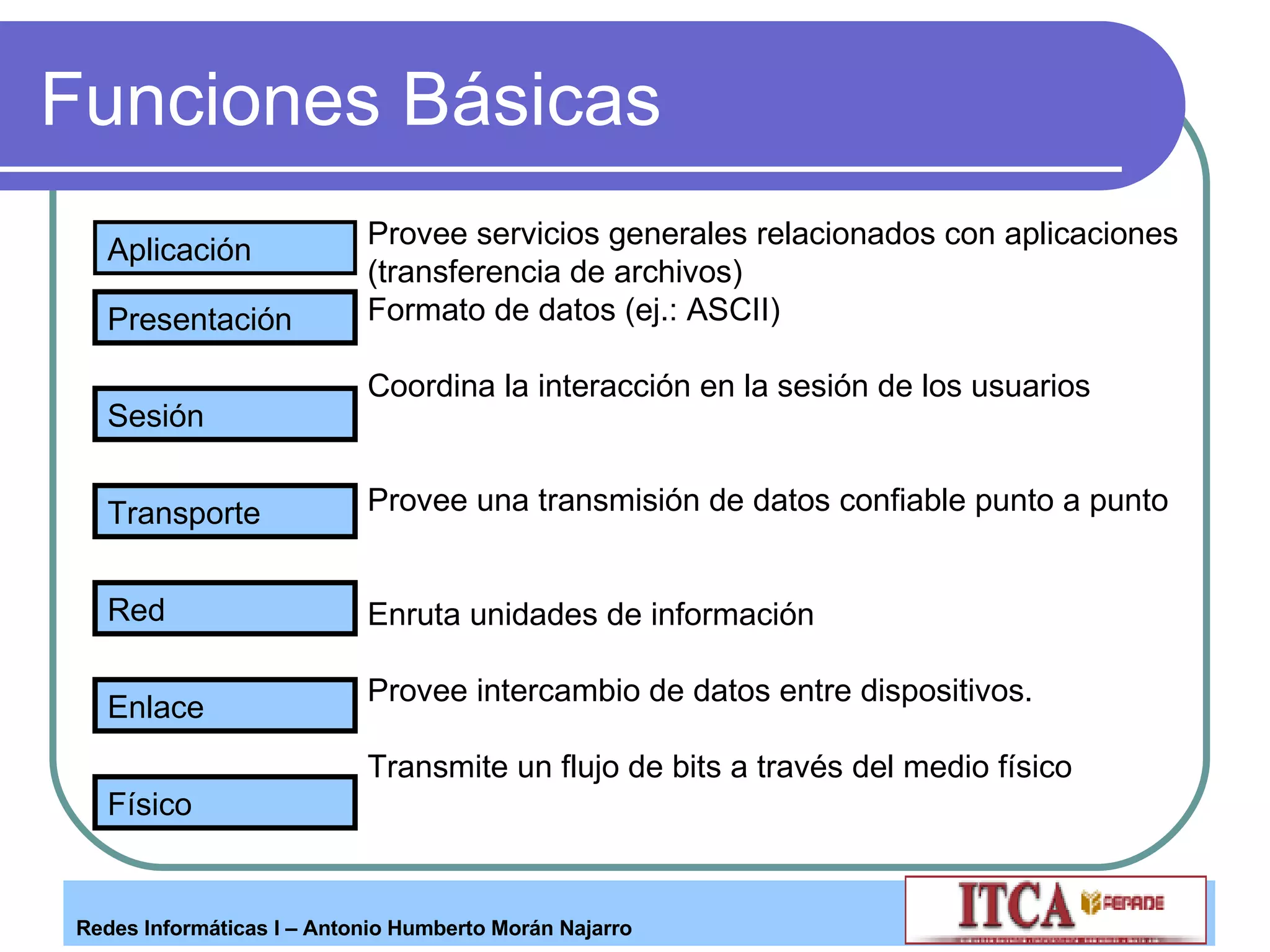

7. Funciones Básicas Provee servicios generales relacionados con aplicaciones (transferencia de archivos) Formato de datos (ej.: ASCII) Coordina la interacción en la sesión de los usuarios Provee una transmisión de datos confiable punto a punto Enruta unidades de información Provee intercambio de datos entre dispositivos. Transmite un flujo de bits a través del medio físico Presentación Sesión Transporte Red Enlace Físico Aplicación

8. Modelo TCP/IP

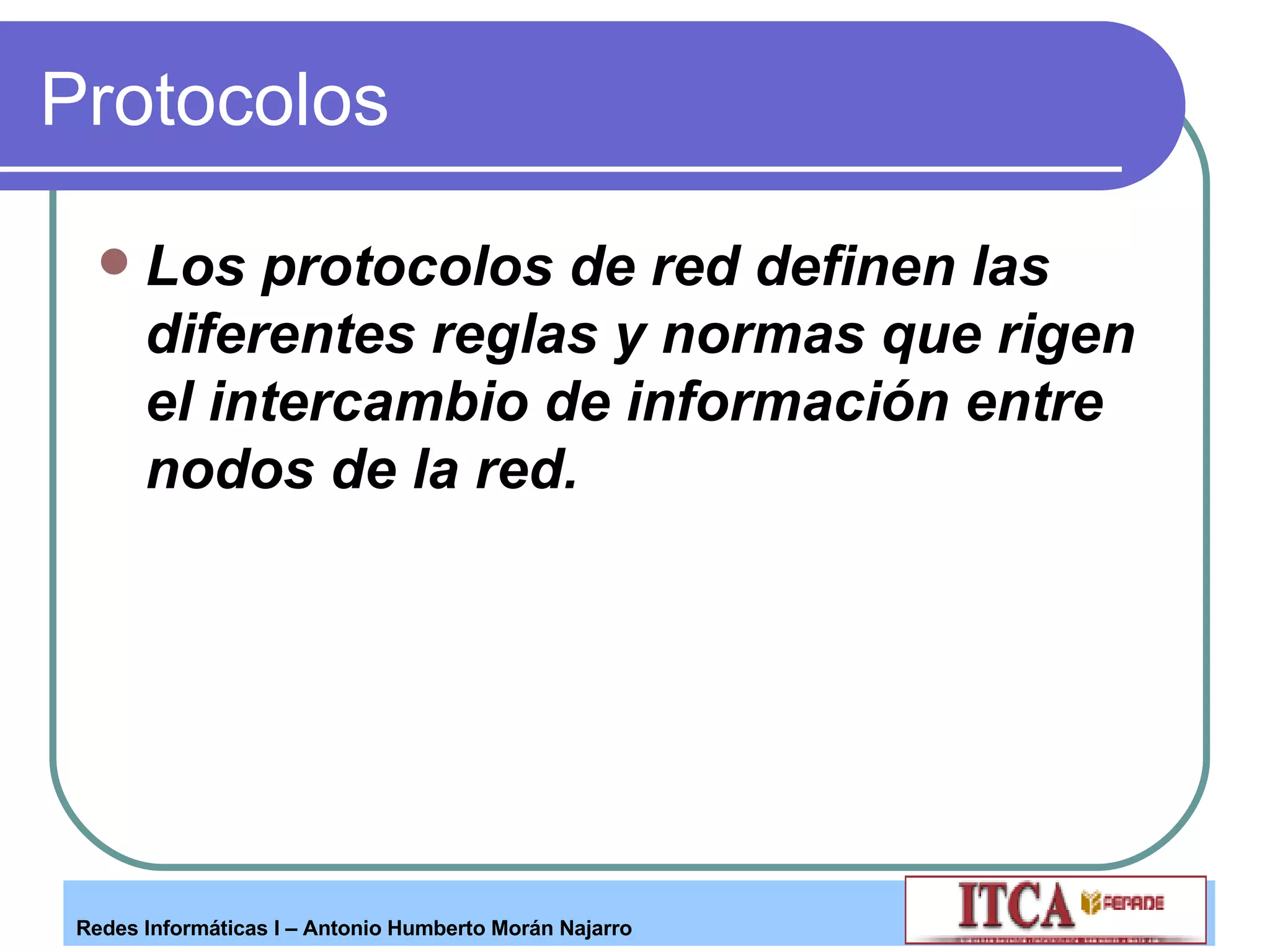

9. Protocolos Los protocolos de red definen las diferentes reglas y normas que rigen el intercambio de información entre nodos de la red.

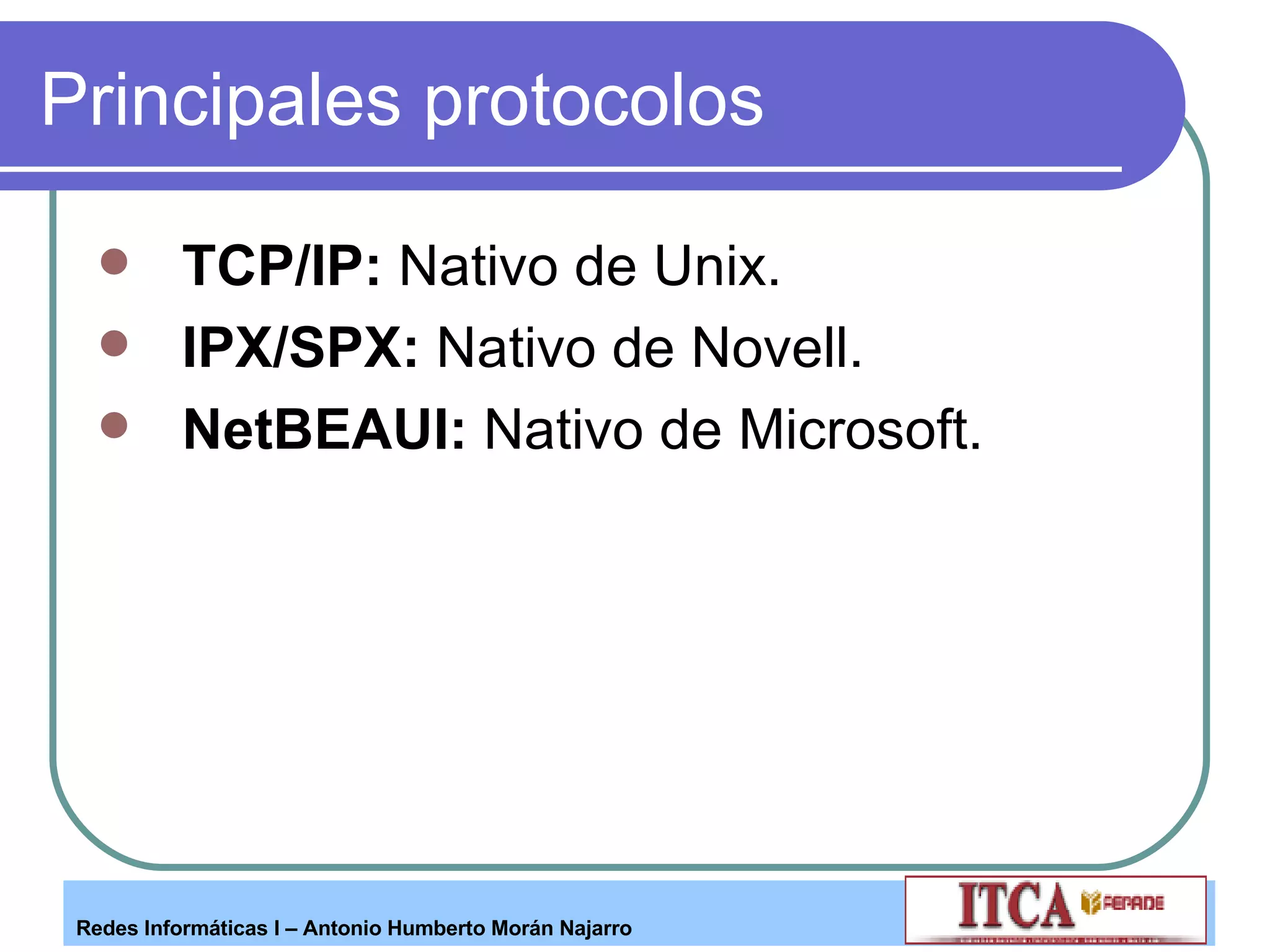

10. Principales protocolos TCP/IP: Nativo de Unix. IPX/SPX: Nativo de Novell. NetBEAUI: Nativo de Microsoft.

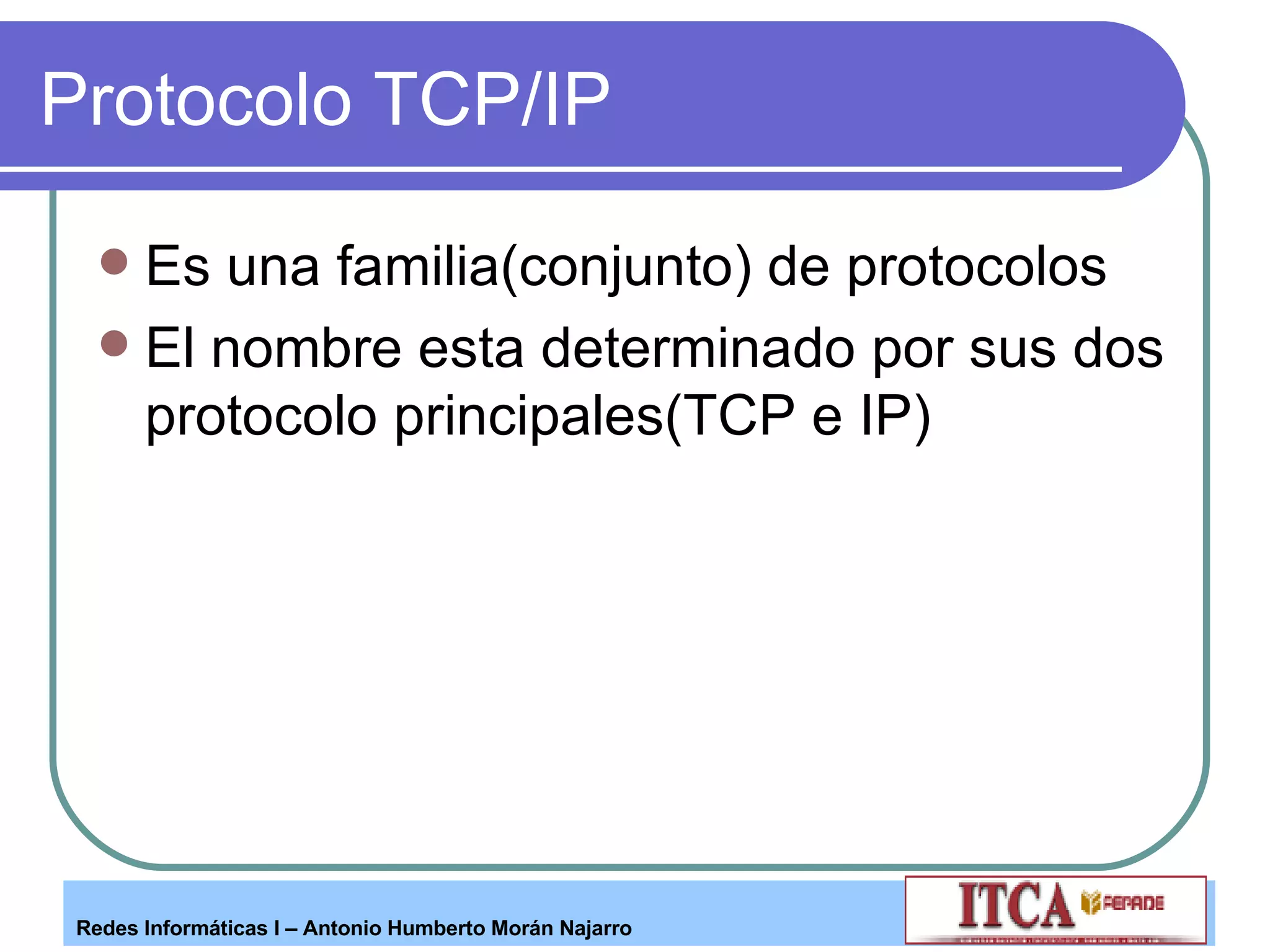

11. Protocolo TCP/IP Es una familia(conjunto) de protocolos El nombre esta determinado por sus dos protocolo principales(TCP e IP)

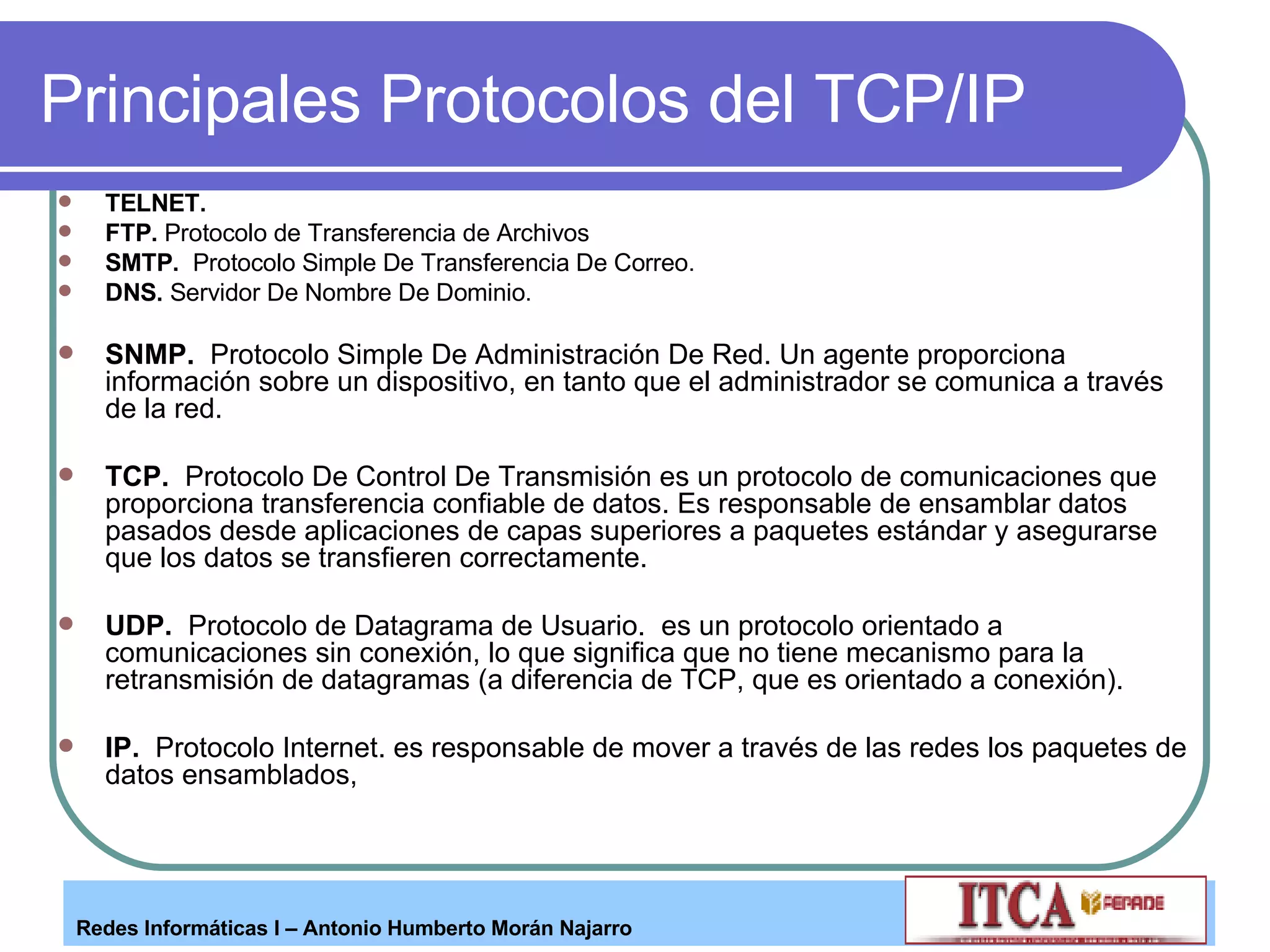

12. Principales Protocolos del TCP/IP TELNET. FTP. Protocolo de Transferencia de Archivos SMTP. Protocolo Simple De Transferencia De Correo. DNS. Servidor De Nombre De Dominio. SNMP. Protocolo Simple De Administración De Red. Un agente proporciona información sobre un dispositivo, en tanto que el administrador se comunica a través de la red. TCP. Protocolo De Control De Transmisión es un protocolo de comunicaciones que proporciona transferencia confiable de datos. Es responsable de ensamblar datos pasados desde aplicaciones de capas superiores a paquetes estándar y asegurarse que los datos se transfieren correctamente. UDP. Protocolo de Datagrama de Usuario. es un protocolo orientado a comunicaciones sin conexión, lo que significa que no tiene mecanismo para la retransmisión de datagramas (a diferencia de TCP, que es orientado a conexión). IP. Protocolo Internet. es responsable de mover a través de las redes los paquetes de datos ensamblados,

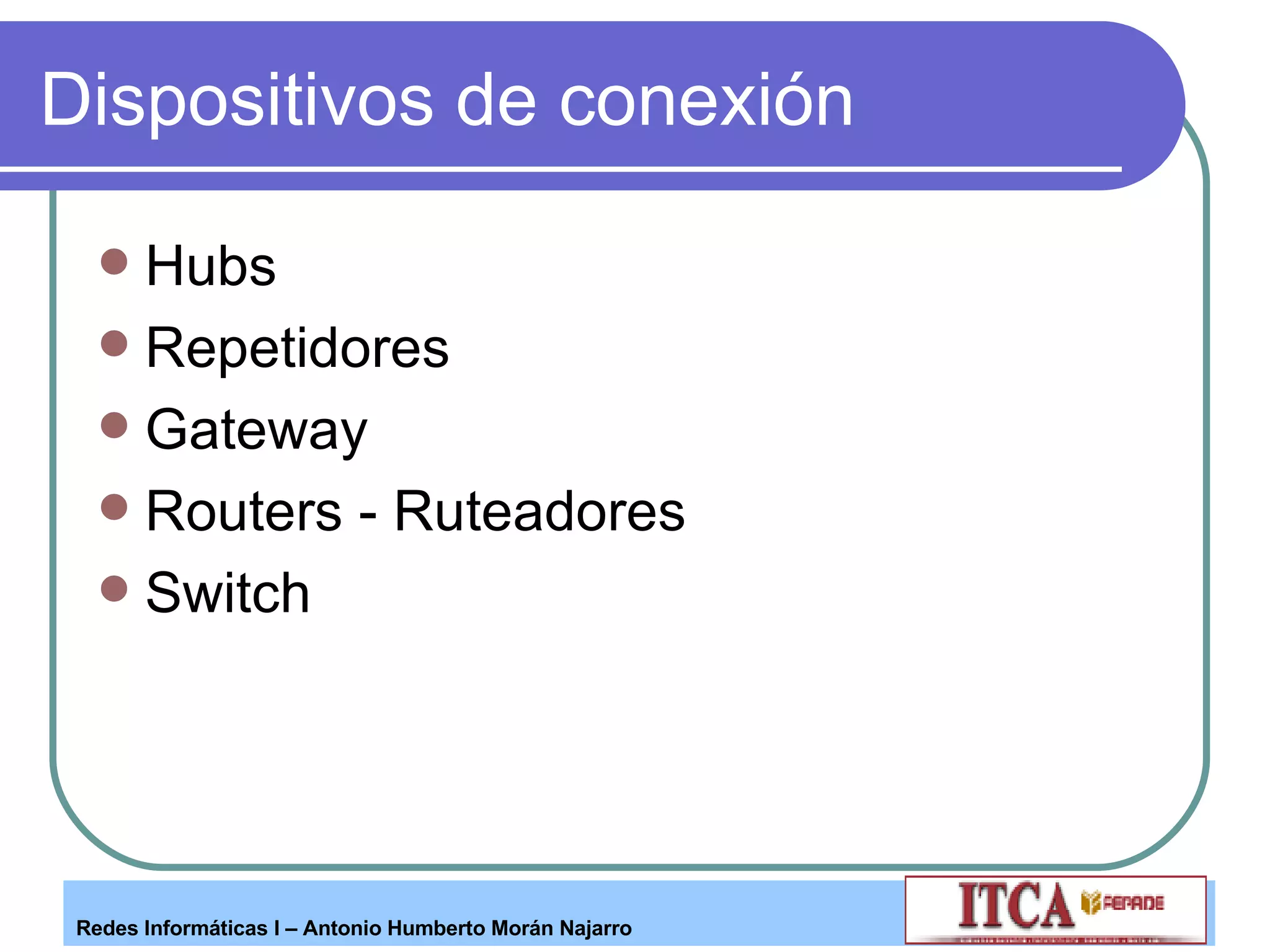

13. Dispositivos de conexión Hubs Repetidores Gateway Routers - Ruteadores Switch

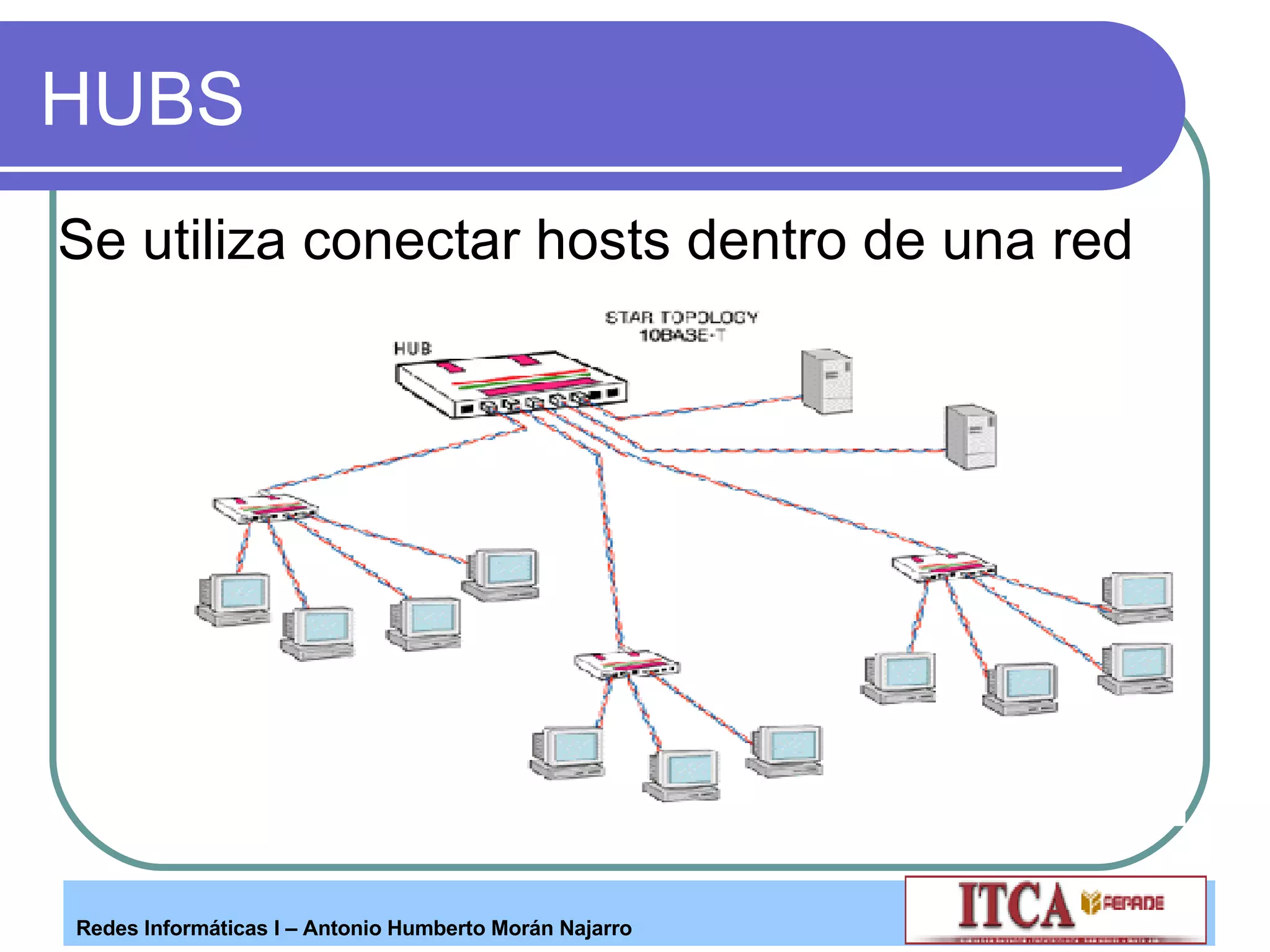

14. HUBS Se utiliza conectar hosts dentro de una red

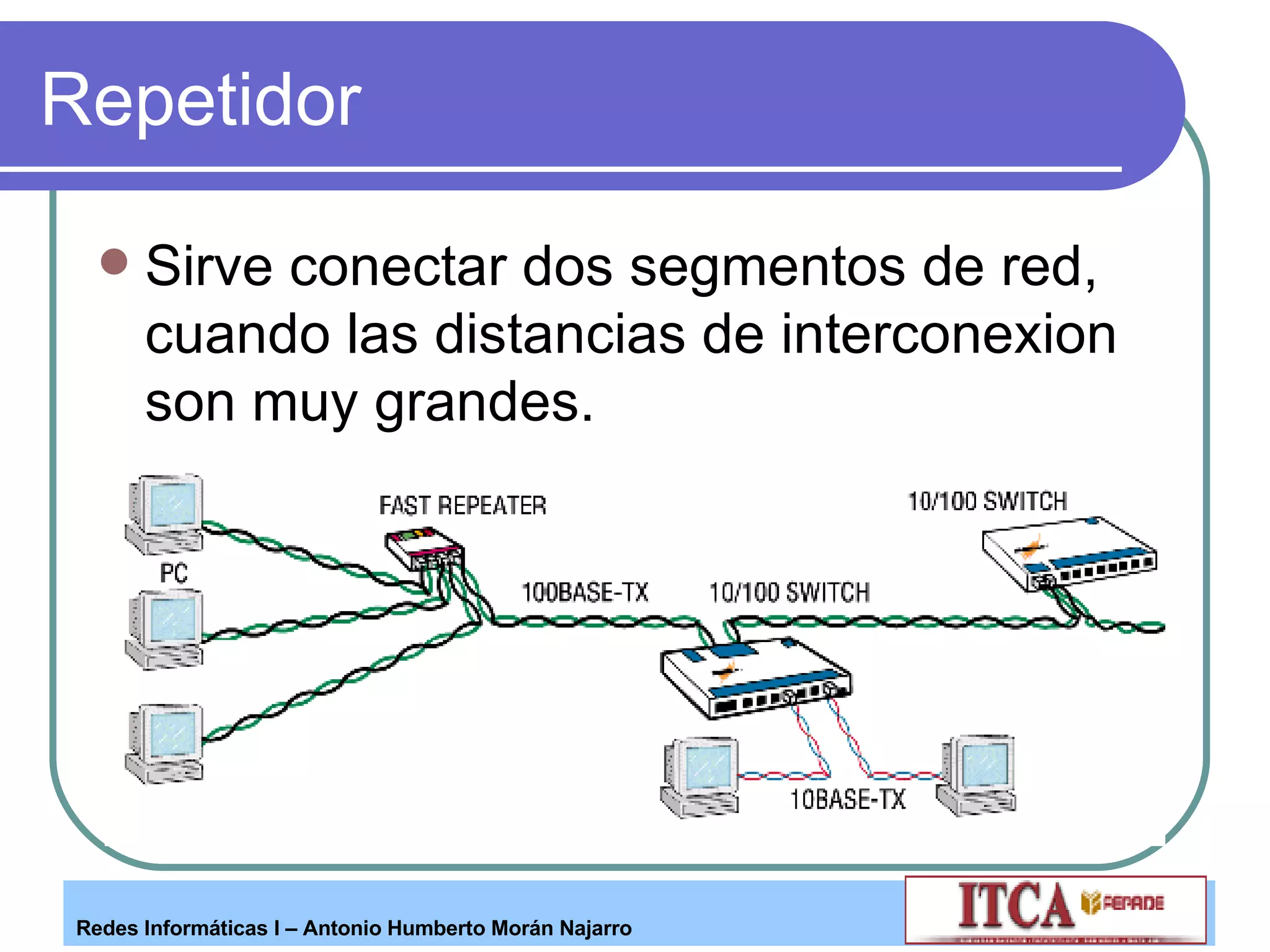

15. Repetidor Sirve conectar dos segmentos de red, cuando las distancias de interconexion son muy grandes.

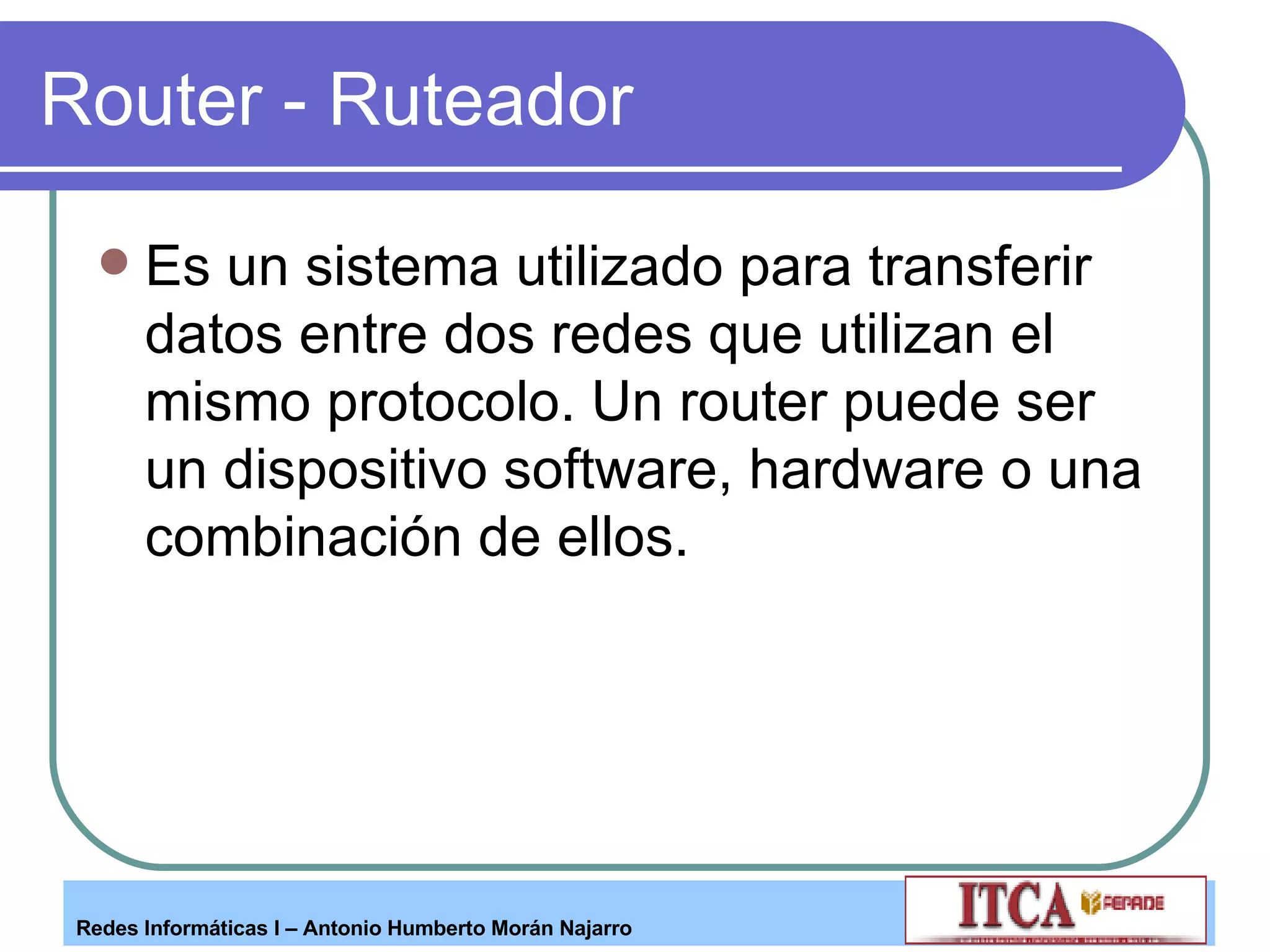

16. Router - Ruteador Es un sistema utilizado para transferir datos entre dos redes que utilizan el mismo protocolo. Un router puede ser un dispositivo software, hardware o una combinación de ellos.

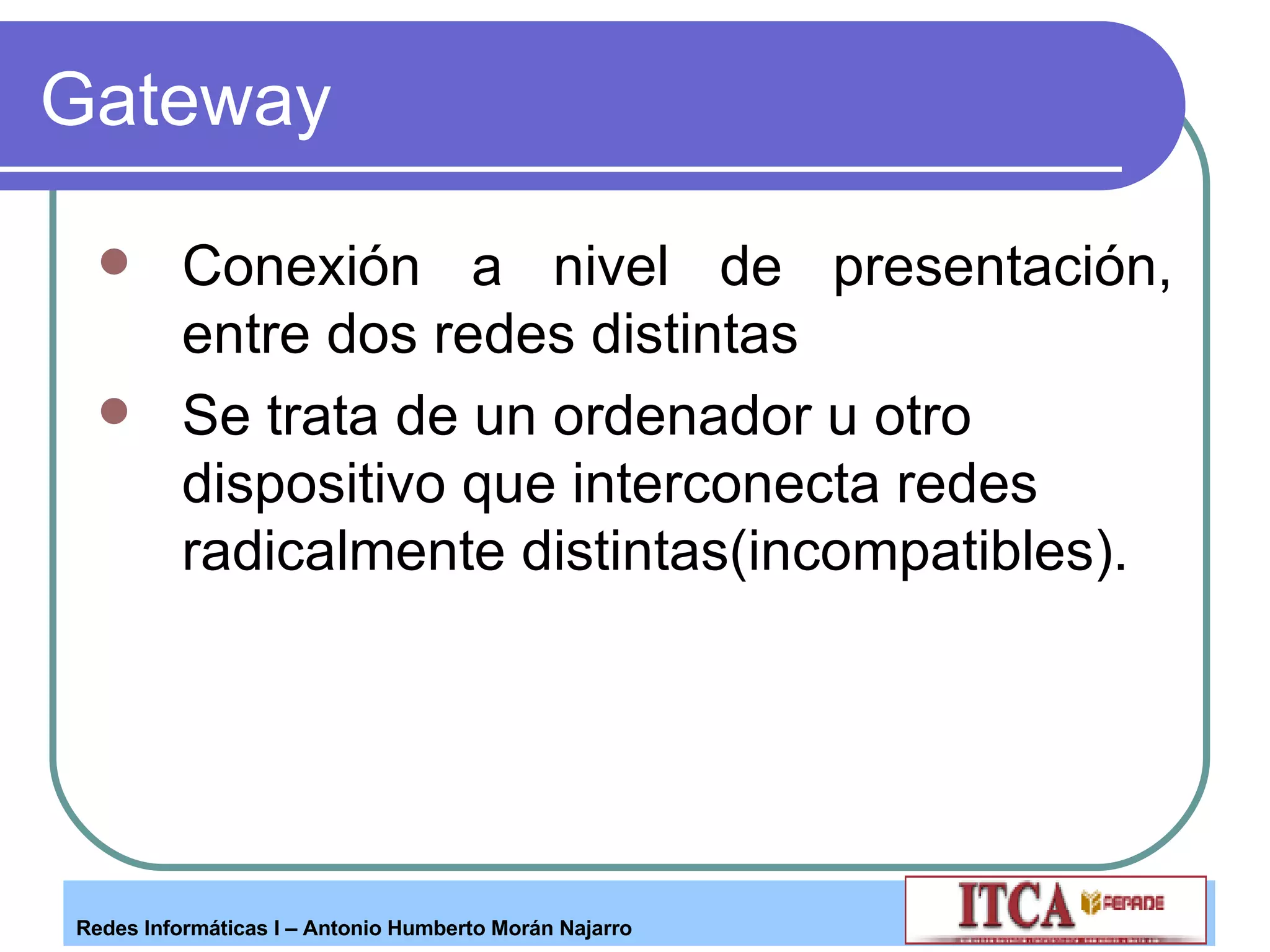

17. Gateway Conexión a nivel de presentación, entre dos redes distintas Se trata de un ordenador u otro dispositivo que interconecta redes radicalmente distintas(incompatibles).

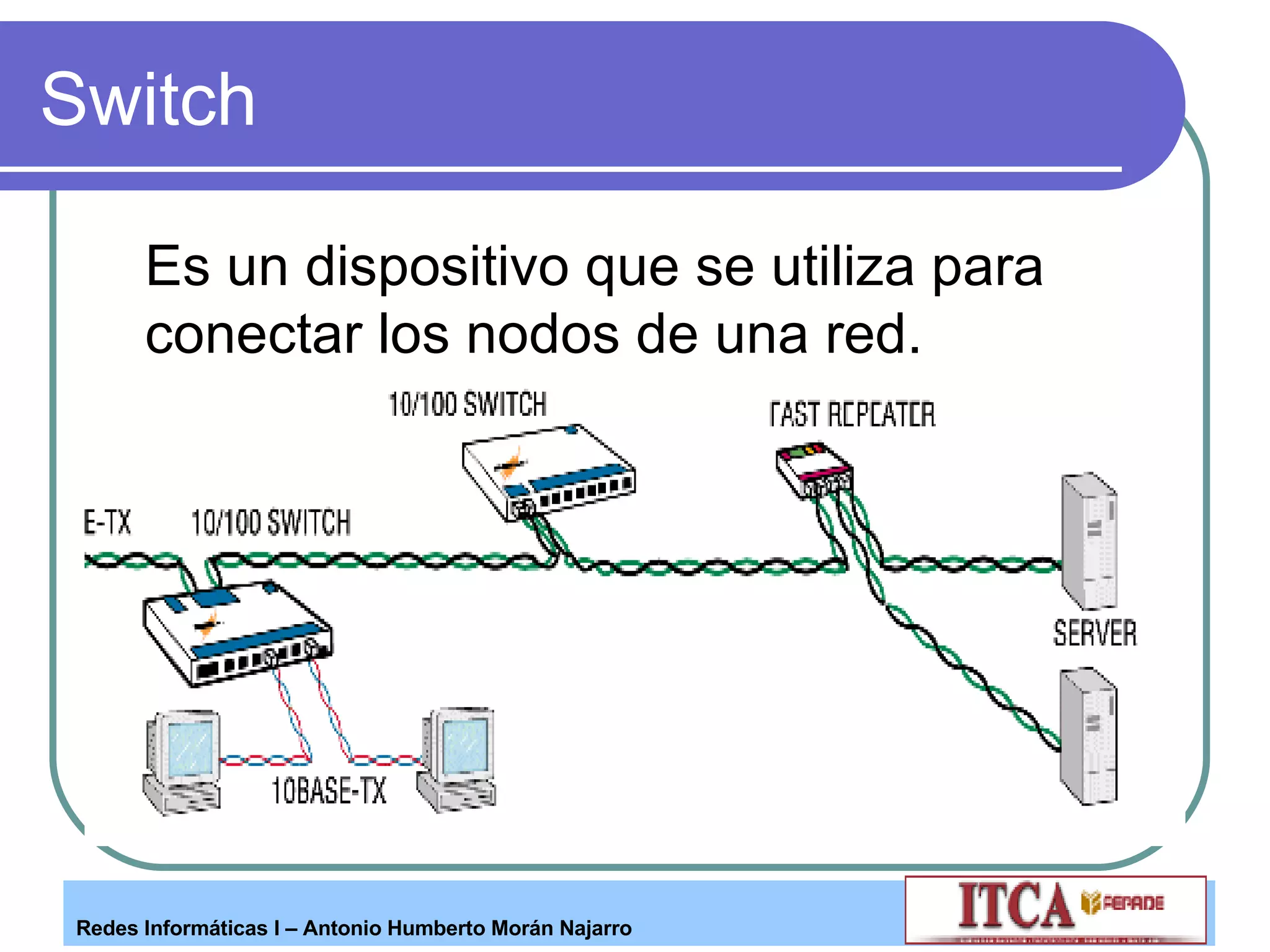

18. Switch Es un dispositivo que se utiliza para conectar los nodos de una red.
