Modelo osi

Jose GUADALUPE
CORTINA SANTILLAN
6 F
Rocio Guajardo

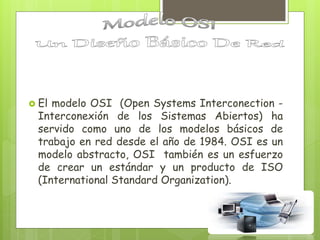

 El modelo OSI (Open Systems Interconection -
Interconexión de los Sistemas Abiertos) ha
servido como uno de los modelos básicos de
trabajo en red desde el año de 1984. OSI es un
modelo abstracto, OSI también es un esfuerzo
de crear un estándar y un producto de ISO
(International Standard Organization).

Niveles inferiores
 Proporcionan servicios a los niveles superiores y
ejecutan las funciones mas primitivas como el
control del flujo, poniendo las direcciones y las
rutas.
Nivel 4 Transporte
Nivel 3 Red
Nivel 2 Enlace de datos
Nivel 1 físico

Modelo osi
• Aplicación7
• Presentación6
• Sesión5
• Transporte4
• Red3
• Enlace de datos2
• Físico1
El proceso se desarrolla cuidadosamente
desde el envió de los datos hasta su
recepción. Esta manera de separar el
proceso en capas o niveles brinda la
posibilidad de resolver los problemas de la
red mas fácilmente, es mas sencillo de
manejar y da posibilidad de agregar nuevos
protocolos .

Nivel 1 – físico
 En este nivel se definen las características
mecánicas y eléctricas de la red que son necesarias
para obtener una conexión física. Se definen los
cables, los Hubs, las computadoras y los tipos de
señales. Se define tipo de red que se va utilizar.
 La capa física sirve a la capa de Enlace de Datos. La
capa física proporciona un camino de transmisión
para los datos en una red. La capa física es
responsable de los procedimientos, mecánica y la
electricidad requerida para el funcionamiento.

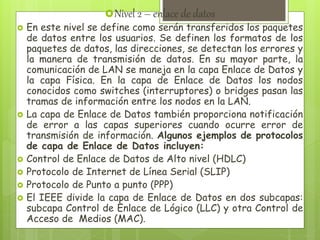

Nivel 2 – enlace de datos
 En este nivel se define como serán transferidos los paquetes
de datos entre los usuarios. Se definen los formatos de los
paquetes de datos, las direcciones, se detectan los errores y
la manera de transmisión de datos. En su mayor parte, la
comunicación de LAN se maneja en la capa Enlace de Datos y
la capa Física. En la capa de Enlace de Datos los nodos
conocidos como switches (interruptores) o bridges pasan las
tramas de información entre los nodos en la LAN.
 La capa de Enlace de Datos también proporciona notificación
de error a las capas superiores cuando ocurre error de
transmisión de información. Algunos ejemplos de protocolos
de capa de Enlace de Datos incluyen:
 Control de Enlace de Datos de Alto nivel (HDLC)
 Protocolo de Internet de Línea Serial (SLIP)
 Protocolo de Punto a punto (PPP)
 El IEEE divide la capa de Enlace de Datos en dos subcapas:
subcapa Control de Enlace de Lógico (LLC) y otra Control de
Acceso de Medios (MAC).

Nivel 3 - red
 En este nivel se define la ruta de las tramas de datos a través
de la red hasta su usuario final, es decir el trafico en la red.
En este nivel se utilizan protocolos como IP – Protocolo
Internet, IPX – Intercambio de tramas entre redes. La capa
de Red es responsable de cambiar datos entre nodos a través
de varios caminos de datos. Usa nodos llamados routers para
gestionar el trafico de las tramas de datos de un punto inicial
hasta otro final. La capa de Red permite que la trama pase por
varias topologías de red, escogiendo de rutas múltiples hasta
que alcance su destino. Es capaz de transferir cantidades
variables de datos entre los puntos terminales de una o varias
redes.
 Algunos ejemplos de protocolos de capa de Red incluyen:
 Protocolo de Internet (IP)
 Protocolo de Intercambio de Paquetes de Internet (IPX)
 Protocolo de Encaminamiento de la Información (RIP)
 Protocolo de Mensaje de Control de Internet (ICMP), etc.

 Nivel 4 – transporte
 En este nivel se asegura la transferencia de la información
desde un punto inicial hasta el punto final. Se define la
conexión entre las computadoras transmisoras y receptoras.
Se asegura que los datos del proceso mas alto, usualmente
encapsulados en tramas o paquetes, lleguen a su destino en ele
orden correcto, controla el flujo de datos recupera datos.
Mientras hay un camino de comunicación abierto, la capa de
Transporte puede hacer su trabajo. La capa de Transporte
recibe peticiones de la capa de Sesión y reexpide peticiones a
la capa de Red.
 Algunos ejemplos de protocolos de capa de Transporte
incluyen:
 Protocolo de Transacción de Applet Talk (ATP)
 Protocolo de Control de Transmisión (TCP)
 Protocolo de Datagrama de Usuario (UDP)
 Intercambio Secuencial de Paquetes o tramas (SPX) de Novell.

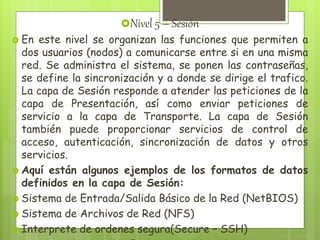

Nivel 5 – Sesión
 En este nivel se organizan las funciones que permiten a
dos usuarios (nodos) a comunicarse entre si en una misma
red. Se administra el sistema, se ponen las contraseñas,
se define la sincronización y a donde se dirige el trafico.
La capa de Sesión responde a atender las peticiones de la
capa de Presentación, así como enviar peticiones de
servicio a la capa de Transporte. La capa de Sesión
también puede proporcionar servicios de control de
acceso, autenticación, sincronización de datos y otros
servicios.
 Aquí están algunos ejemplos de los formatos de datos
definidos en la capa de Sesión:
 Sistema de Entrada/Salida Básico de la Red (NetBIOS)
 Sistema de Archivos de Red (NFS)
 Interprete de ordenes segura(Secure – SSH)

Nivel 6 – presentación
 En este nivel se define el formato incluyendo la sintaxis
del intercambio de los datos entre los equipos. Por
ejemplo el nivel de Aplicación puede entregar datos en un
formato especial (ASCII u otro) al nivel de Presentacion
donde este formato se transforma en un formato cómodo
para transmisión. La capa de Presentacion responde a las
peticiones de la capa de Aplicación y envía peticiones de
servicio a la capa de Sesión. También es responsable de
aceptar datos de las capas inferiores y presentarlos a la
de Aplicación.
 La capa de Presentacion se encarga de traducir datos que
vienen de las capas inferiores para que sean entendidos en
la capa de Aplicación.
 Aquí están unos ejemplos de los formatos de datos que
son definidos en la capa Presentacion:
 Código Binario

Nivel 7 – aplicación
 Este nivel define como el usuario acceda a la red. Se
encarga del intercambio de información entre dos capas
OSI consiste en que cada capa en el sistema fuente le
agrega información de control a los datos, y cada capa en
el sistema de destino analiza y quita la información de
control de los datos como sigue:
 Si un ordenador (A) desea enviar datos a otro (B), en
primer término los datos deben empaquetarse a través de
un proceso denominado encapsulamiento, es decir, a
medida que los datos se desplazan a través de las capas
del modelo OSI, reciben encabezados, información final y
otros tipos de información.
 Los protocolos y los servicios de la capa de Aplicación
incluyen:
 Protocolo de Administración de Información Común
(CMIP)

Modelo TCP/ip
5. Aplicación : Realiza la autenticación, comprensión y termino de los
servicios del usuario.
4. Transporte : Maneja el flujo de los datos entre los sistemas, provee
el acceso a la red.
3. Internet : Organiza la ruta de los paquetes.
2. Interfaz de Internet : Asegura la interfaz entre la red y las
computadoras.
1. Físico: Ejecuta la conexión física y de cables.

Las diferencias entre los dos protocolos son:
 El nivel de aplicación en TC/IP administra las responsabilidades de los
niveles 5, 6 y 7 del modelo OSI.
 El nivel de transporte en TCP/IP no siempre garantiza una entrega fiable de
los paquetes como lo hace el nivel de Transporte del modelo OSI.
 Aquí podemos nombrar algunos de los protocolos a los diferentes niveles:
• A nivel capa de Aplicación – FTP, Telnet, DNS, NFS, SMTP y otros.
• A nivel capa de Transporte – TCP, UDP.
• A nivel capa de Red (TCP/IP – Internet) – IP, ICMP, RIP, OSPF ARP.
• A nivel capa de Enlace de Datos (TCP/IP – Interfaz de la Red) – Ethernet,
AMT, PPP, HDLC, etc.
• A nivel capa Física (TCP/IP – Interfaz de la red) – Token Ring, NICs, etc.
