El documento presenta una exposición sobre la modulación, describiendo su definición y cómo se produce al variar ciertos aspectos de una señal portadora en función de una señal moduladora. Se analizan las ventajas de la modulación, los tipos de modulación analógica (AM, FM, PM) y digital (ASK, FSK, PSK, QAM), así como el proceso inverso de demodulación. Se destaca la importancia de estos procesos en la transmisión eficiente y de calidad de información a través de canales de comunicación.

1. Docente: Pablo Miranda
Grupo: 2ºID
Integrantes:-Valentina Bianchi
-Hernan Coitiño
-Josue Martinez
-Leonardo Solis
-Nicolás Torres
Fecha de realización: 28-29/7/2015
Instituto Tecnológico Superior

2. Títulos de la presentación
 ¿Qué es la Modulación y como se produce?
 Ventajas de la Modulación
 Demodulación
 Modulación Analógica
 Modulación AM
 Modulación FM
 Modulación PM
 Modulación Digital
 Modulación ASK
 Modulación FSK
 Modulación PSK
 Modulación QAM

3. ¿Qué es la Modulación y como se
produce?
 La modulación son aquellas técnicas que se
aplican en el transporte de datos sobre
ondas portadoras. Consiste en variar
determinado aspecto de una señal
denominada portadora con respecto a una
segunda señal denominada señal
moduladora, generando una “señal u onda
modulada”.

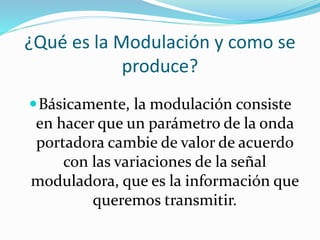

4. ¿Qué es la Modulación y como se
produce?
Básicamente, la modulación consiste
en hacer que un parámetro de la onda
portadora cambie de valor de acuerdo
con las variaciones de la señal
moduladora, que es la información que
queremos transmitir.

5. Modulación

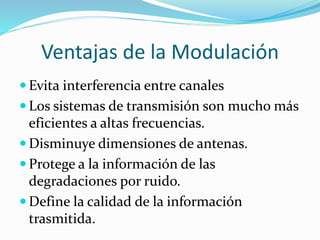

6. Ventajas de la Modulación
 Evita interferencia entre canales
 Los sistemas de transmisión son mucho más
eficientes a altas frecuencias.
 Disminuye dimensiones de antenas.
 Protege a la información de las
degradaciones por ruido.
 Define la calidad de la información
trasmitida.

7. Demodulación
El proceso inverso a la modulación
es la demodulación y consiste en
recuperar la señal de datos de una
señal modulada. Para realizar estos
dos procesos se utiliza un equipo
llamado Módem.

8. Demodulación

9. Ejemplo de un MODEM

10. Modulación Analógica
Se realiza a partir de señales analógicas de
información, por ejemplo la voz humana, audio y
video en su forma eléctrica
 Modulación analógica con portadora analógica:
Se utiliza cuando se desea transmitir la señal analógica
a una frecuencia diferente o con un ancho de banda
menor.
 Modulación analógica con portadora digital: Se
utiliza cuando se desea transmitir la señal analógica a
través de una red digital.

11. Modulación Analógica
Tipos de Modulaciones
Analógicas:
AM
FM
PM

12. Modulación Analógica

13. Modulación AM
Este es un caso de modulación donde
tanto las señales de transmisión como
las señales de datos son analógicas. Un
modulador AM es un dispositivo con
dos señales de entrada, una señal
portadora, y la señal de información o
moduladora.

14. Modulación AM

15. Modulación FM
La modulación en frecuencia
consiste en variar la frecuencia de
la portadora proporcionalmente a
la frecuencia de la onda
moduladora (información),
permaneciendo constante su
amplitud.

16. Modulación FM

17. Modulación PM
Es un tipo de modulación
exponencial al igual que la
modulación de frecuencia.
Se caracteriza porque la fase de la
onda portadora varía directamente
de acuerdo con la señal modulante.

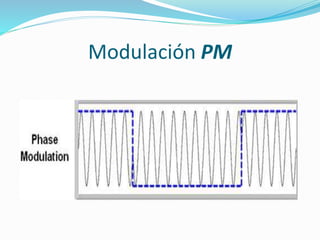

18. Modulación PM

19. Modulación Digital
Es un proceso mediante el cual
se trasforman los símbolos
digitales en forma de onda
adecuadas para la transmisión
sobre un canal de
comunicación.

20. Modulación Digital
Ventajas de la modulación digital:
Inmunidad frente al ruido.
Fácil de multiplicar.
Codificado, encriptación.
Modulación-Demodulación con DSPs.

21. Modulación Digital
Características:
Filtrado del canal
Modulación Coherente
Modulación No Coherente

22. Modulación Digital
Tipos de modulaciones digitales:
ASK
FSK
PSK
QAM

23. Modulación ASK
Es una modulación de amplitud
donde la señal moduladora es
digital. Los dos valores binarios
(0 y 1) se representan con dos
amplitudes diferentes

24. Modulación ASK

25. Modulación FSK
Es un tipo de modulación de
frecuencia cuya señal
modulante es un flujo de pulsos
binarios que varía entre valores
predeterminados.

26. Modulación FSK

27. Modulación PSK
 PSK (Phase-shift keying), es una
modulación de fase donde la señal
moduladora es digital.
 Existen dos alternativas de modulación PSK:
PSK convencional, donde se tienen en
cuenta los desplazamientos de fase y PSK
diferencial, en la cual se consideran las
transiciones

28. Modulación PSK

29. Modulación QAM
La Modulación de Amplitud en
Cuadratura o QAM es una modulación
digital en la que el mensaje está
contenido tanto en la amplitud como
en la fase de la señal transmitida. Se
basa en la transmisión de dos mensajes
independientes por un único camino.

30. Modulación QAM
