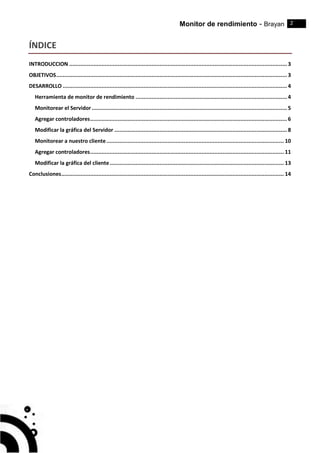

ÍNDICE
INTRODUCCION .......................................................................................................................................3
OBJETIVOS...............................................................................................................................................3
DESARROLLO ...........................................................................................................................................4
Herramienta de monitor de rendimiento ..............................................................................................4
Monitorear el Servidor .........................................................................................................................5
Agregar controladores..........................................................................................................................6
Modificar la gráfica del Servidor ...........................................................................................................8
Monitorear a nuestro cliente.............................................................................................................. 10
Agregar controladores........................................................................................................................ 11
Modificar la gráfica del cliente............................................................................................................ 13
Conclusiones.......................................................................................................................................... 14

3. Monitor de rendimiento - Brayan 3

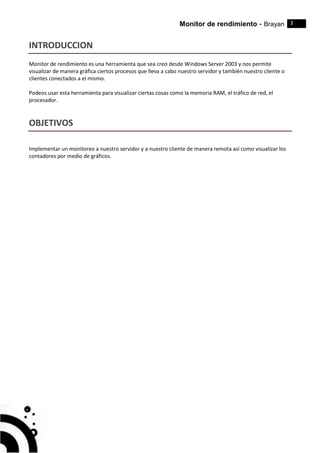

INTRODUCCION
Monitor de rendimiento es una herramienta que sea creo desde Windows Server 2003 y nos permite
visualizar de manera gráfica ciertos procesos que lleva a cabo nuestro servidor y también nuestro cliente o
clientes conectados a el mismo.
Podeos usar esta herramienta para visualizar ciertas cosas como la memoria RAM, el tráfico de red, el
procesador.
OBJETIVOS
Implementar un monitoreo a nuestro servidor y a nuestro cliente de manera remota así como visualizar los
contadores por medio de gráficos.

4. Monitor de rendimiento - Brayan 4

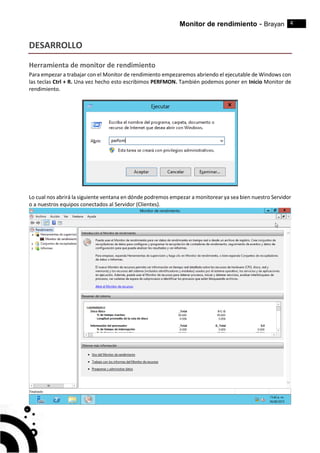

DESARROLLO
Herramienta de monitor de rendimiento
Para empezar a trabajar con el Monitor de rendimiento empezaremos abriendo el ejecutable de Windows con
las teclas Ctrl + R. Una vez hecho esto escribimos PERFMON. También podemos poner en Inicio Monitor de
rendimiento.
Lo cual nos abrirá la siguiente ventana en dónde podremos empezar a monitorear ya sea bien nuestro Servidor
o a nuestros equipos conectados al Servidor (Clientes).

5. Monitor de rendimiento - Brayan 5

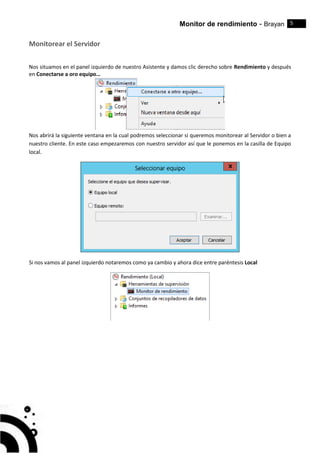

Monitorear el Servidor
Nos situamos en el panel izquierdo de nuestro Asistente y damos clic derecho sobre Rendimiento y después
en Conectarse a oro equipo…
Nos abrirá la siguiente ventana en la cual podremos seleccionar si queremos monitorear al Servidor o bien a
nuestro cliente. En este caso empezaremos con nuestro servidor así que le ponemos en la casilla de Equipo
local.
Si nos vamos al panel izquierdo notaremos como ya cambio y ahora dice entre paréntesis Local

6. Monitor de rendimiento - Brayan 6

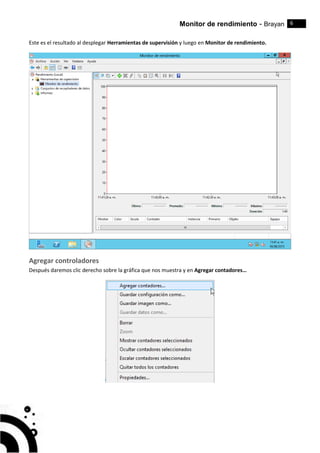

Este es el resultado al desplegar Herramientas de supervisión y luego en Monitor de rendimiento.
Agregar controladores
Después daremos clic derecho sobre la gráfica que nos muestra y en Agregar contadores…

7. Monitor de rendimiento - Brayan 7

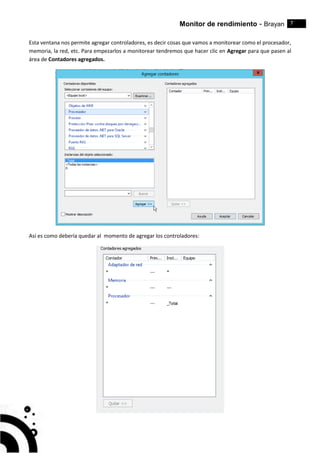

Esta ventana nos permite agregar controladores, es decir cosas que vamos a monitorear como el procesador,
memoria, la red, etc. Para empezarlos a monitorear tendremos que hacer clic en Agregar para que pasen al
área de Contadores agregados.
Así es como debería quedar al momento de agregar los controladores:

8. Monitor de rendimiento - Brayan 8

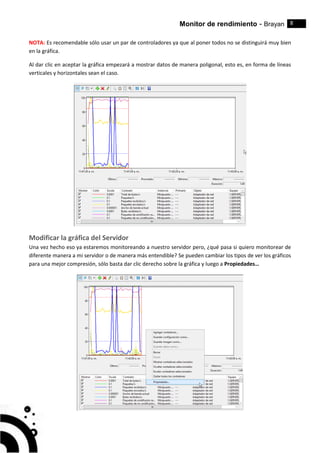

NOTA: Es recomendable sólo usar un par de controladores ya que al poner todos no se distinguirá muy bien
en la gráfica.
Al dar clic en aceptar la gráfica empezará a mostrar datos de manera poligonal, esto es, en forma de líneas
verticales y horizontales sean el caso.
Modificar la gráfica del Servidor
Una vez hecho eso ya estaremos monitoreando a nuestro servidor pero, ¿qué pasa si quiero monitorear de
diferente manera a mi servidor o de manera más entendible? Se pueden cambiar los tipos de ver los gráficos
para una mejor compresión, sólo basta dar clic derecho sobre la gráfica y luego a Propiedades…

9. Monitor de rendimiento - Brayan 9

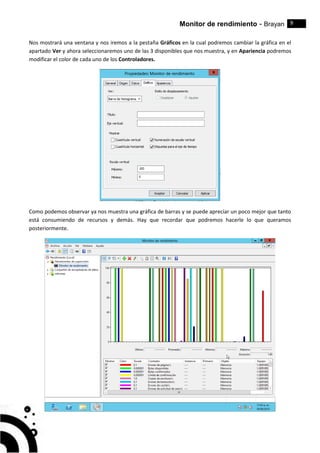

Nos mostrará una ventana y nos iremos a la pestaña Gráficos en la cual podremos cambiar la gráfica en el
apartado Ver y ahora seleccionaremos uno de las 3 disponibles que nos muestra, y en Apariencia podremos
modificar el color de cada uno de los Controladores.
Como podemos observar ya nos muestra una gráfica de barras y se puede apreciar un poco mejor que tanto
está consumiendo de recursos y demás. Hay que recordar que podremos hacerle lo que queramos
posteriormente.

10. Monitor de rendimiento - Brayan 10
Monitorear a nuestro cliente
Ahora que pasa si uno como Administrador quiere revisar que nuestros equipos conectados estén trabajando
de manera conectada o bien revisar que no se está sobrecalentando o incluso si un cliente nos dice que su
ordenador va muy lento, ¿cómo podríamos hacer un monitoreo de la PC cliente sin desplazarnos hasta ella?
Bueno la opción es hacer lo mismo que hicimos con nuestro Servidor pero conectándonos de manera remota
a nuestro cliente. Para ello nos vamos al panel izquierdo y dónde dice Rendimiento damos clic derecho y luego
en Conectarse a otro equipo…
A diferencia de lo que hicimos anteriormente al ponerle Local ahora pondremos Equipo remoto pero daremos
clic en Examinar para que nos ayude a detectar los equipos que tenemos conectados a nuestro equipo por
DHCP, cable o alguno otro.
Aquí como podemos observar nos muestra tanto nuestro servidor como la computadora conectada a nuestro
servidor, seleccionamos esa.

11. Monitor de rendimiento - Brayan 11

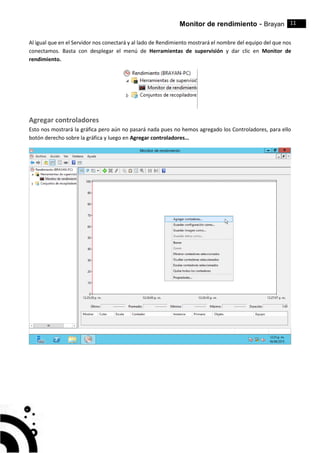

Al igual que en el Servidor nos conectará y al lado de Rendimiento mostrará el nombre del equipo del que nos
conectamos. Basta con desplegar el menú de Herramientas de supervisión y dar clic en Monitor de
rendimiento.
Agregar controladores
Esto nos mostrará la gráfica pero aún no pasará nada pues no hemos agregado los Controladores, para ello
botón derecho sobre la gráfica y luego en Agregar controladores…

12. Monitor de rendimiento - Brayan 12

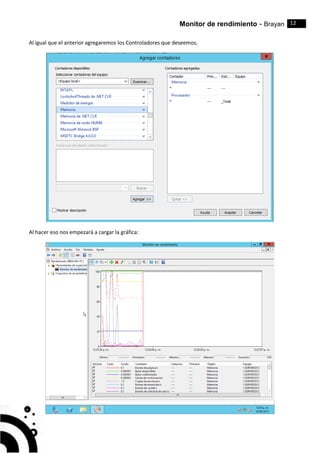

Al igual que el anterior agregaremos los Controladores que deseemos.
Al hacer eso nos empezará a cargar la gráfica:

13. Monitor de rendimiento - Brayan 13

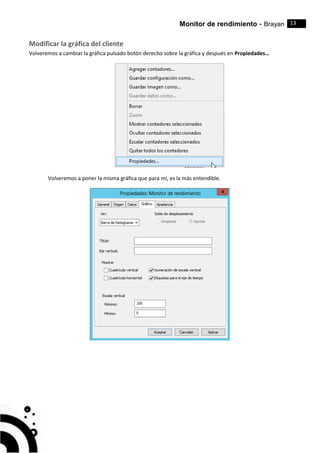

Modificar la gráfica del cliente
Volveremos a cambiar la gráfica pulsado botón derecho sobre la gráfica y después en Propiedades…
Volveremos a poner la misma gráfica que para mí, es la más entendible.

14. Monitor de rendimiento - Brayan 14

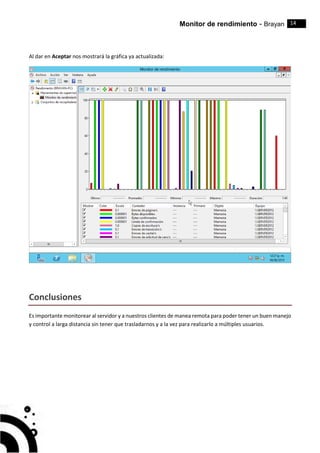

Al dar en Aceptar nos mostrará la gráfica ya actualizada:
Conclusiones
Es importante monitorear al servidor y a nuestros clientes de manea remota para poder tener un buen manejo
y control a larga distancia sin tener que trasladarnos y a la vez para realizarlo a múltiples usuarios.
