1. MUESTREO GEOLÓGICO
(exclusivo para geólogos)
ING. LUIS CANGALAYA

2.  ¿Para que me sirve?
 ¿Cuántas muestras debo extraer?
Para representar lo que estoy cartografiando, tanto litología y
mineralización, estructuras.
Jamás ponerse limites, una estructura no tiene limites,
mientras más se muestree será mejor, siempre plotear el
muestreo.
IMPORTANCIA

3.  ¿Qué es muestra?
 ¿Qué es el muestreo?
Es una parte o porción extraída de un conjunto o un total, la
cual viene hacer la parte representativa de este conjunto.
Es la acción, es el método para seleccionar mediante técnicas,
reglas, procedimientos y criterios un conjunto de elementos
que representa un conjunto.
¿MUESTRA Y MUESTREO ES LO MISMO?

4. La cantidad de muestra está en función del tipo de
estudio que se desea realizar, por lo general es de 5 kg.
¿QUÉ CANTIDAD ES LA OPTIMA?
Por ejemplo:
- Textura de la roca.
- Concentración de minerales.
¿En suelo y aguas es lo mismo?
No, es variable. En suelos va a depender del tipo de estudio y
en aguas depende del tipo de estudio ya que no es lo mismo
hacer un Stream Sediment que una toma de agua en pozos o
lagos, lagunas, etc

5. OBTENCIÓN DE MUESTRAS
Antes de proceder a la toma de muestra se debe realizar
una descripción del mismo, acompañado de la ubicación,
descripción de estructuras, mineralización, clasificación de
la roca, etc.
Las muestras deben ser frescas(sin alteraciones),
seleccionar una muestra con poco o escaso fracturamiento,
bajo contenido de vetillas de minerales secundarios (Qz,
Calcita), preferible no tomar muestras en zonas de falla por
donde hubiera haber transformación de los minerales
primarios por metamorfismo.

6. ¿QUÉ TIPOS DE MUESTREO EXISTEN?
 MUESTREO POR CANALES.
 MUESTREO POR POZOS O TRINCHERAS.
 MUESTREO POR PUNTOS O ROCK CHIP.
¿Y EN INTERIOR MINA?
 MUESTREO POR DISPARO.
 MUESTREO POR CARRO MINERO O CAMIONES. (Qa/Qc)
 MUESTREO POR LODOS.
¿Y EN PERFORACIONES?

7. MUESTREO POR CANALES
5 g
Veta
0.5 g
0.5 g

8. MUESTREO POR POZOS O TRINCHERAS

9. MUESTREO POR PUNTOS O ROCK CHIP

10. MUESTREO POR DISPARO
Se utiliza en interior mina,
muy parecido al muestreo
por canales o canaletas,
luego se extrae la cantidad
necesario, siempre se debe
evitar la contaminación.

11. MUESTREO POR CARRO MINERO O CAMIONES
Utilizado en algunas minas
subterráneas, donde se
escoge aleatoriamente el
carro minero y se realiza el
muestreo en chip.

12. MUESTREO POR LODOS
Esta perforación es con agua
a presión, la muestra es de
lodo o barro. La recuperación
por lo general resulta bueno,
si el muestreo fue malo, este
producirá sesgos.

13. MUESTREO POR SONDAJES DIAMANTINOS

14. MUESTREO POR SONDAJES DIAMANTINOS

15. OTROS TIPOS DE MUESTREO
 MUESTREO DE SUELOS.
 MUESTREO EN SEDIMENTOS DE CORRIENTE.
 MUESTREO EN SEDIMENTOS DE LAGO.
 MUESTREO EN SEDIMENTO GLACIAL.
 MUESTREO EN AGUA.

16. ERRORES EN UN MUESTREO
 MAL CORTE Y/O DELIMITACION DE LA VETA.
 MANIPULACIÓN.
 EQUIPO EN MAL ESTADO.
 NO CONTAR CON EPP’S ADECUADO.
 ERROR EN UBICACIÓN DE LA MUESTRA.
 ETIQUETADO DE BOLSAS.
 LIMPIEZA DE EQUIPOS.
 ERROR HUMANO.
 SOBRE EXPOSICIÓN DE LA MUESTRA .

17. Y… DESPUES DEL MUESTREO, QUE?
 SECADO.
La muestra debe ser secada para el análisis químico

18. Y… DESPUES DEL MUESTREO, QUE?
 TRITURACIÓN.
Permite reducir la granulometría, hasta alcanzar el 95% malla -10.

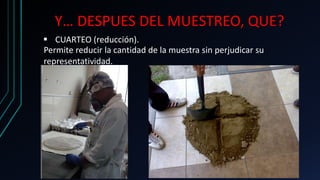

19. Y… DESPUES DEL MUESTREO, QUE?
 CUARTEO (reducción).
Permite reducir la cantidad de la muestra sin perjudicar su
representatividad.

20. Y… DESPUES DEL MUESTREO, QUE?
 PULVERIZADO.
Las muestras son reducidas hasta alcanzar una granulometría de
malla -140 (para análisis químico.)

21. Y… DESPUES DEL MUESTREO, QUE?
 ALMACENAMIENTO DE LA MUESTRA.

22. SECTORIZAR
MUESTREO EN PROYECTO DE Au

23. MUESTREO EN PROYECTO DE Au
CHANCADO

24. CUARTEO
MUESTREO EN PAJA BLANCA

25. CARACTERIZACIÓN
DE LAS PARTICULAS
Dimensiones de las
partículas

26. Ejemplos

27. Localizar zonas a muestrear

29. Ejemplos

30. Ejemplos

31. Ejemplos

33. MUCHAS GRACIAS
