Información para realizar un muestreo de suelos, realizado en el Distrito de La unión en el departamento de Piura. Ademas se muestra la realidad ambiental del distrito mencionado.

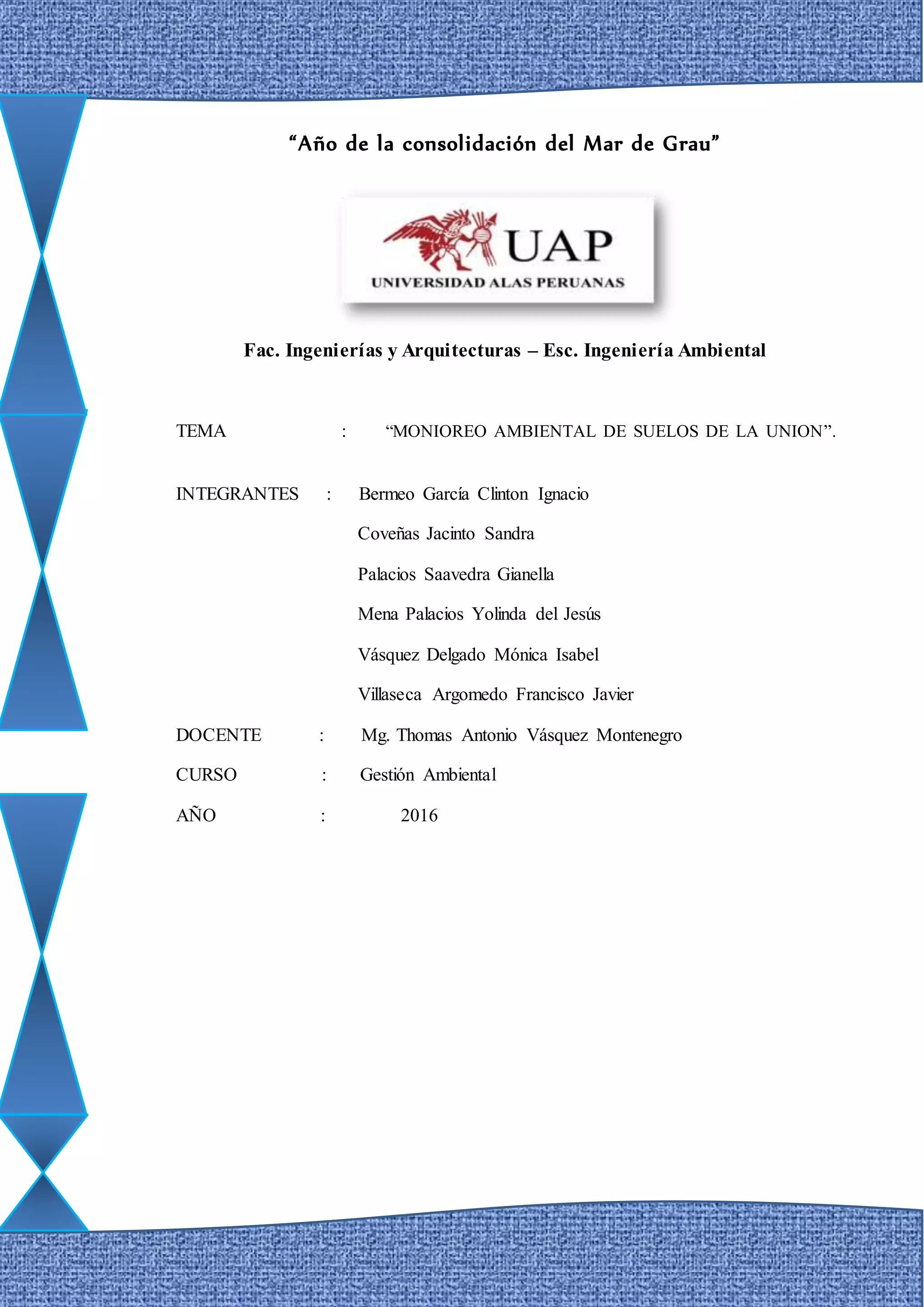

1. “Año de la consolidación del Mar de Grau”
Fac. Ingenierías y Arquitecturas – Esc. Ingeniería Ambiental
TEMA : “MONIOREO AMBIENTAL DE SUELOS DE LA UNION”.
INTEGRANTES : Bermeo García Clinton Ignacio
Coveñas Jacinto Sandra
Palacios Saavedra Gianella
Mena Palacios Yolinda del Jesús
Vásquez Delgado Mónica Isabel
Villaseca Argomedo Francisco Javier
DOCENTE : Mg. Thomas Antonio Vásquez Montenegro
CURSO : Gestión Ambiental
AÑO : 2016

2. 2

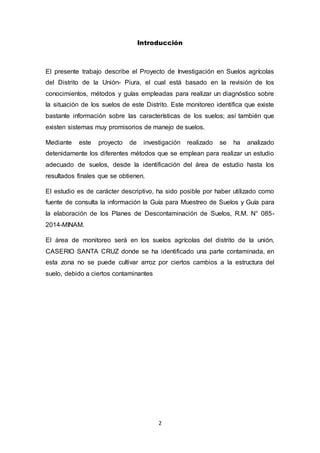

Introducción
El presente trabajo describe el Proyecto de Investigación en Suelos agrícolas
del Distrito de la Unión- Piura, el cual está basado en la revisión de los
conocimientos, métodos y guías empleadas para realizar un diagnóstico sobre
la situación de los suelos de este Distrito. Este monitoreo identifica que existe
bastante información sobre las características de los suelos; así también que
existen sistemas muy promisorios de manejo de suelos.
Mediante este proyecto de investigación realizado se ha analizado
detenidamente los diferentes métodos que se emplean para realizar un estudio
adecuado de suelos, desde la identificación del área de estudio hasta los
resultados finales que se obtienen.
El estudio es de carácter descriptivo, ha sido posible por haber utilizado como
fuente de consulta la información la Guía para Muestreo de Suelos y Guía para
la elaboración de los Planes de Descontaminación de Suelos, R.M. N° 085-
2014-MINAM.
El área de monitoreo será en los suelos agrícolas del distrito de la unión,
CASERIO SANTA CRUZ donde se ha identificado una parte contaminada, en
esta zona no se puede cultivar arroz por ciertos cambios a la estructura del
suelo, debido a ciertos contaminantes

3. 3

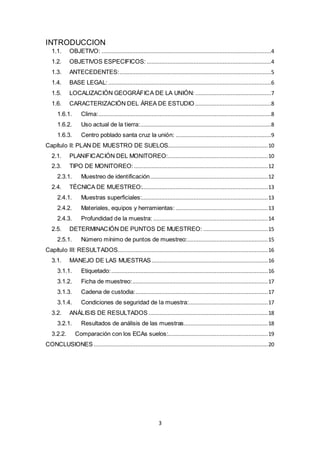

INTRODUCCION
1.1. OBJETIVO: .........................................................................................................4
1.2. OBJETIVOS ESPECIFICOS: .............................................................................4
1.3. ANTECEDENTES:..............................................................................................5
1.4. BASE LEGAL:.....................................................................................................6
1.5. LOCALIZACIÓN GEOGRÁFICA DE LA UNIÓN: ...............................................7
1.6. CARACTERIZACIÓN DEL ÁREA DE ESTUDIO ...............................................8
1.6.1. Clima:...........................................................................................................8
1.6.2. Uso actual de la tierra:.................................................................................8
1.6.3. Centro poblado santa cruz la unión: ...........................................................9
Capítulo II: PLAN DE MUESTRO DE SUELOS..............................................................10
2.1. PLANIFICACIÓN DEL MONITOREO:..............................................................10

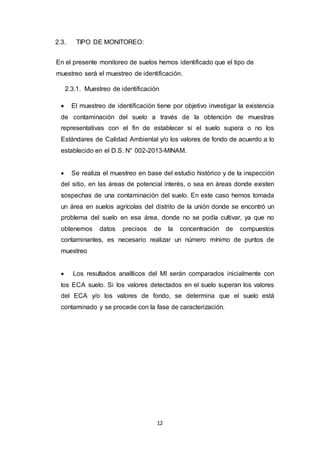

2.3. TIPO DE MONITOREO:...................................................................................12
2.3.1. Muestreo de identificación.........................................................................12

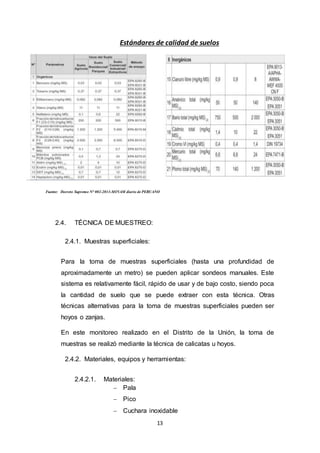

2.4. TÉCNICA DE MUESTREO:..............................................................................13
2.4.1. Muestras superficiales:..............................................................................13

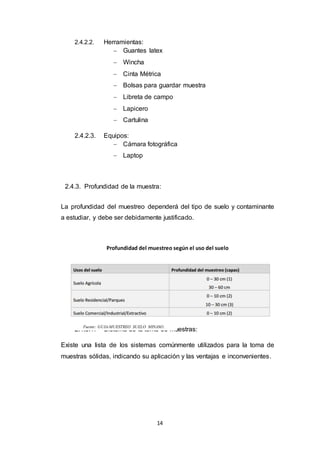

2.4.2. Materiales, equipos y herramientas: .........................................................13
2.4.3. Profundidad de la muestra: .......................................................................14

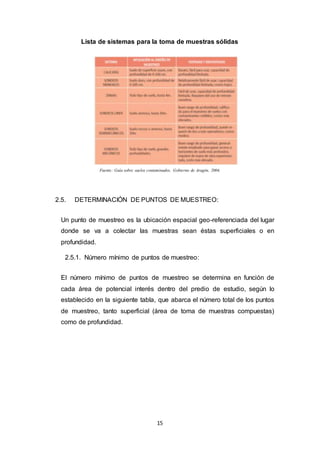

2.5. DETERMINACIÓN DE PUNTOS DE MUESTREO: ........................................15

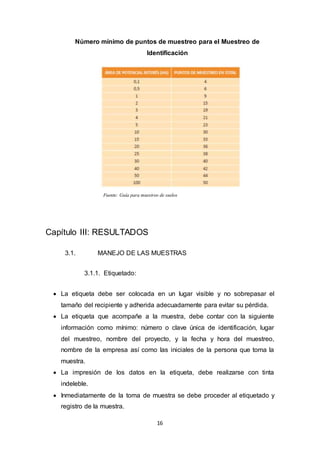

2.5.1. Número mínimo de puntos de muestreo:..................................................15
Capítulo III: RESULTADOS.............................................................................................16
3.1. MANEJO DE LAS MUESTRAS ........................................................................16

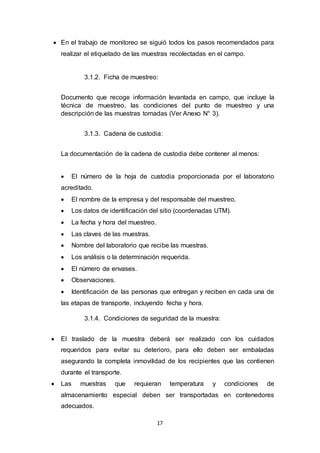

3.1.1. Etiquetado:.................................................................................................16
3.1.2. Ficha de muestreo:....................................................................................17
3.1.3. Cadena de custodia:..................................................................................17
3.1.4. Condiciones de seguridad de la muestra:.................................................17

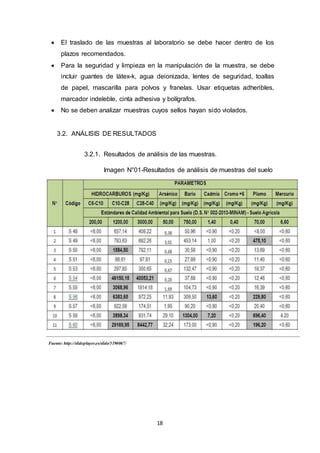

3.2. ANÁLISIS DE RESULTADOS ..........................................................................18
3.2.1. Resultados de análisis de las muestras....................................................18

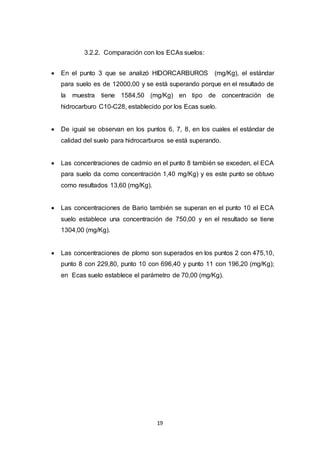

3.2.2. Comparación con los ECAs suelos:..............................................................19

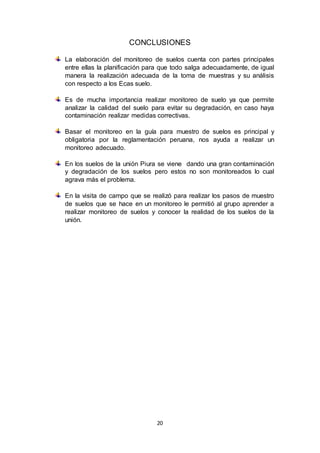

CONCLUSIONES............................................................................................................20

4. 4

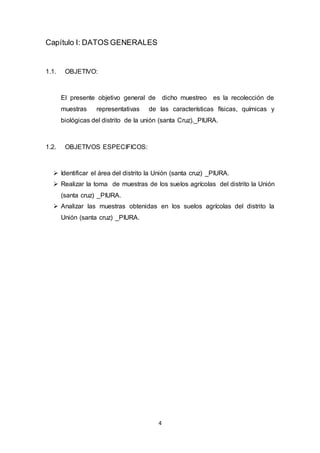

Capítulo I: DATOS GENERALES
1.1. OBJETIVO:
El presente objetivo general de dicho muestreo es la recolección de
muestras representativas de las características físicas, químicas y
biológicas del distrito de la unión (santa Cruz)._PIURA.
1.2. OBJETIVOS ESPECIFICOS:
 Identificar el área del distrito la Unión (santa cruz) _PIURA.
 Realizar la toma de muestras de los suelos agrícolas del distrito la Unión
(santa cruz) _PIURA.
 Analizar las muestras obtenidas en los suelos agrícolas del distrito la
Unión (santa cruz) _PIURA.

5. 5

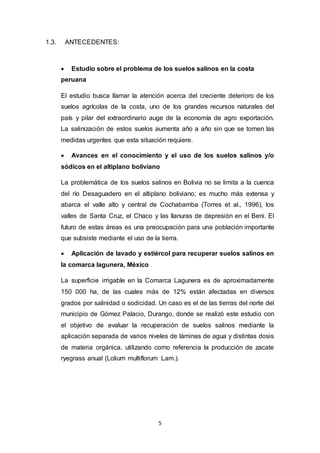

1.3. ANTECEDENTES:
 Estudio sobre el problema de los suelos salinos en la costa
peruana
El estudio busca llamar la atención acerca del creciente deterioro de los
suelos agrícolas de la costa, uno de los grandes recursos naturales del
país y pilar del extraordinario auge de la economía de agro exportación.
La salinización de estos suelos aumenta año a año sin que se tomen las
medidas urgentes que esta situación requiere.
 Avances en el conocimiento y el uso de los suelos salinos y/o
sódicos en el altiplano boliviano
La problemática de los suelos salinos en Bolivia no se limita a la cuenca
del río Desaguadero en el altiplano boliviano; es mucho más extensa y
abarca el valle alto y central de Cochabamba (Torres et al., 1996), los
valles de Santa Cruz, el Chaco y las llanuras de depresión en el Beni. El
futuro de estas áreas es una preocupación para una población importante
que subsiste mediante el uso de la tierra.
 Aplicación de lavado y estiércol para recuperar suelos salinos en
la comarca lagunera, México
La superficie irrigable en la Comarca Lagunera es de aproximadamente
150 000 ha, de las cuales más de 12% están afectadas en diversos
grados por salinidad o sodicidad. Un caso es el de las tierras del norte del
municipio de Gómez Palacio, Durango, donde se realizó este estudio con
el objetivo de evaluar la recuperación de suelos salinos mediante la
aplicación separada de varios niveles de láminas de agua y distintas dosis
de materia orgánica, utilizando como referencia la producción de zacate
ryegrass anual (Lolium multiflorum Lam.).

6. 6

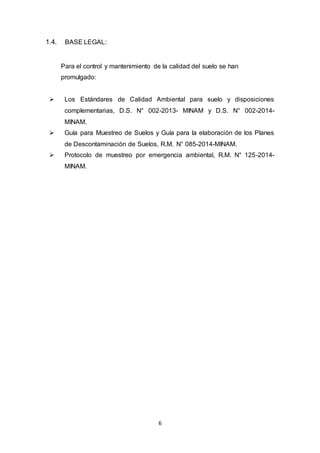

1.4. BASE LEGAL:
Para el control y mantenimiento de la calidad del suelo se han
promulgado:
 Los Estándares de Calidad Ambiental para suelo y disposiciones
complementarias, D.S. N° 002-2013- MINAM y D.S. N° 002-2014-
MINAM.
 Guía para Muestreo de Suelos y Guía para la elaboración de los Planes
de Descontaminación de Suelos, R.M. N° 085-2014-MINAM.
 Protocolo de muestreo por emergencia ambiental, R.M. N° 125-2014-
MINAM.

7. 7

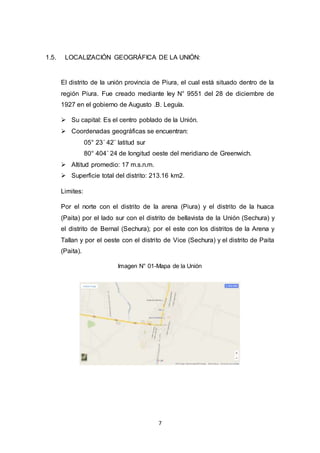

1.5. LOCALIZACIÓN GEOGRÁFICA DE LA UNIÓN:
El distrito de la unión provincia de Piura, el cual está situado dentro de la
región Piura. Fue creado mediante ley N° 9551 del 28 de diciembre de
1927 en el gobierno de Augusto .B. Leguía.
 Su capital: Es el centro poblado de la Unión.
 Coordenadas geográficas se encuentran:
05° 23´ 42¨ latitud sur
80° 404´ 24 de longitud oeste del meridiano de Greenwich.
 Altitud promedio: 17 m.s.n.m.
 Superficie total del distrito: 213.16 km2.
Limites:
Por el norte con el distrito de la arena (Piura) y el distrito de la huaca
(Paita) por el lado sur con el distrito de bellavista de la Unión (Sechura) y
el distrito de Bernal (Sechura); por el este con los distritos de la Arena y
Tallan y por el oeste con el distrito de Vice (Sechura) y el distrito de Paita
(Paita).
Imagen N° 01-Mapa de la Unión

8. 8

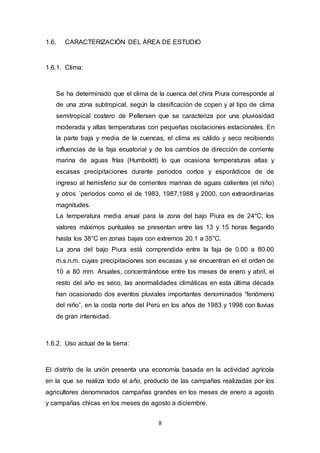

1.6. CARACTERIZACIÓN DEL ÁREA DE ESTUDIO
1.6.1. Clima:
Se ha determinado que el clima de la cuenca del chira Piura corresponde al
de una zona subtropical, según la clasificación de copen y al tipo de clima
semitropical costero de Pellersen que se caracteriza por una pluviosidad
moderada y altas temperaturas con pequeñas oscilaciones estacionales. En
la parte baja y media de la cuencas, el clima es cálido y seco recibiendo
influencias de la faja ecuatorial y de los cambios de dirección de corriente
marina de aguas frías (Humboldt) lo que ocasiona temperaturas altas y
escasas precipitaciones durante periodos cortos y esporádicos de de
ingreso al hemisferio sur de corrientes marinas de aguas calientes (el niño)
y otros ´periodos como el de 1983, 1987,1988 y 2000, con extraordinarias
magnitudes.
La temperatura media anual para la zona del bajo Piura es de 24°C, los
valores máximos puntuales se presentan entre las 13 y 15 horas llegando
hasta los 38°C en zonas bajas con extremos 20.1 a 35°C.
La zona del bajo Piura está comprendida entre la faja de 0.00 a 80.00
m.s.n.m. cuyas precipitaciones son escasas y se encuentran en el orden de
10 a 80 mm. Anuales, concentrándose entre los meses de enero y abril, el
resto del año es seco, las anormalidades climáticas en esta última década
han ocasionado dos eventos pluviales importantes denominados “fenómeno
del niño”, en la costa norte del Perú en los años de 1983 y 1998 con lluvias
de gran intensidad.
1.6.2. Uso actual de la tierra:
El distrito de la unión presenta una economía basada en la actividad agrícola
en la que se realiza todo el año, producto de las campañas realizadas por los
agricultores denominados campañas grandes en los meses de enero a agosto
y campañas chicas en los meses de agosto a diciembre.

9. 9
Se identifica la actividad agrícola tanto en la siembra como la cosecha, los
principales cultivos en la zona de estudio son arroz, algodón y cultivos como el
maíz y las menestras lo que representa el 70,20 y 10% respectivamente.
La actividad económica de los pobladores es el comercio, la agricultura, crianza
de ganado y en menos escala la crianza de aves de corral, con carácter de
subsistencia y comercialización en el mercado local y regional además de su
dedicación al comercio de los productos que se producen en estas localidades.
1.6.3. Centro poblado santa cruz la unión:
El siguiente diagnóstico ambiental de suelos se ha evaluado en el centro
poblado de santa cruz del distrito de la unión, en el predio canisal que cuenta
con 60 hectáreas de las cuales se ha tomado una hectárea para el estudio
previo. En este centro poblado se desarrollan actividades agrícolas entre sus
principales cultivos son el arroz, maíz y frijol.
Imagen N°02-MAPA DE LA UNIÓN CASERÍO SANTA CRUZ
Fuente: google earth

10. 10

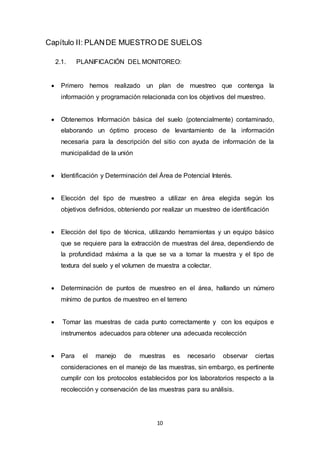

Capítulo II: PLANDE MUESTRO DE SUELOS
2.1. PLANIFICACIÓN DEL MONITOREO:
 Primero hemos realizado un plan de muestreo que contenga la
información y programación relacionada con los objetivos del muestreo.
 Obtenemos Información básica del suelo (potencialmente) contaminado,
elaborando un óptimo proceso de levantamiento de la información
necesaria para la descripción del sitio con ayuda de información de la
municipalidad de la unión
 Identificación y Determinación del Área de Potencial Interés.
 Elección del tipo de muestreo a utilizar en área elegida según los
objetivos definidos, obteniendo por realizar un muestreo de identificación
 Elección del tipo de técnica, utilizando herramientas y un equipo básico
que se requiere para la extracción de muestras del área, dependiendo de
la profundidad máxima a la que se va a tomar la muestra y el tipo de
textura del suelo y el volumen de muestra a colectar.
 Determinación de puntos de muestreo en el área, hallando un número
mínimo de puntos de muestreo en el terreno
 Tomar las muestras de cada punto correctamente y con los equipos e
instrumentos adecuados para obtener una adecuada recolección
 Para el manejo de muestras es necesario observar ciertas
consideraciones en el manejo de las muestras, sin embargo, es pertinente
cumplir con los protocolos establecidos por los laboratorios respecto a la
recolección y conservación de las muestras para su análisis.

11. 11

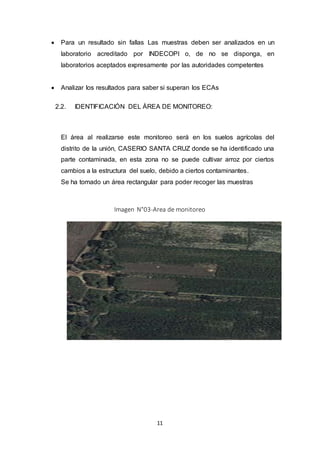

 Para un resultado sin fallas Las muestras deben ser analizados en un
laboratorio acreditado por INDECOPI o, de no se disponga, en
laboratorios aceptados expresamente por las autoridades competentes
 Analizar los resultados para saber si superan los ECAs
2.2. IDENTIFICACIÓN DEL ÁREA DE MONITOREO:
El área al realizarse este monitoreo será en los suelos agrícolas del
distrito de la unión, CASERIO SANTA CRUZ donde se ha identificado una
parte contaminada, en esta zona no se puede cultivar arroz por ciertos
cambios a la estructura del suelo, debido a ciertos contaminantes.
Se ha tomado un área rectangular para poder recoger las muestras
Imagen N°03-Area de monitoreo

12. 12
2.3. TIPO DE MONITOREO:
En el presente monitoreo de suelos hemos identificado que el tipo de
muestreo será el muestreo de identificación.
2.3.1. Muestreo de identificación
 El muestreo de identificación tiene por objetivo investigar la existencia
de contaminación del suelo a través de la obtención de muestras
representativas con el fin de establecer si el suelo supera o no los
Estándares de Calidad Ambiental y/o los valores de fondo de acuerdo a lo
establecido en el D.S. N° 002-2013-MINAM.
 Se realiza el muestreo en base del estudio histórico y de la inspección
del sitio, en las áreas de potencial interés, o sea en áreas donde existen
sospechas de una contaminación del suelo. En este caso hemos tomada
un área en suelos agrícolas del distrito de la unión donde se encontró un
problema del suelo en esa área, donde no se podía cultivar, ya que no
obtenemos datos precisos de la concentración de compuestos
contaminantes, es necesario realizar un número mínimo de puntos de
muestreo
 Los resultados analíticos del MI serán comparados inicialmente con
los ECA suelo. Si los valores detectados en el suelo superan los valores
del ECA y/o los valores de fondo, se determina que el suelo está
contaminado y se procede con la fase de caracterización.

13. 13
Estándares de calidad de suelos
Fuente: Decreto Supremo N° 002-2013-MINAM diario dePERUANO
2.4. TÉCNICA DE MUESTREO:
2.4.1. Muestras superficiales:
Para la toma de muestras superficiales (hasta una profundidad de
aproximadamente un metro) se pueden aplicar sondeos manuales. Este
sistema es relativamente fácil, rápido de usar y de bajo costo, siendo poca
la cantidad de suelo que se puede extraer con esta técnica. Otras
técnicas alternativas para la toma de muestras superficiales pueden ser
hoyos o zanjas.
En este monitoreo realizado en el Distrito de la Unión, la toma de
muestras se realizó mediante la técnica de calicatas u hoyos.
2.4.2. Materiales, equipos y herramientas:
2.4.2.1. Materiales:
 Pala
 Pico
 Cuchara inoxidable

14. 14
2.4.2.2. Herramientas:
 Guantes latex
 Wincha
 Cinta Métrica
 Bolsas para guardar muestra
 Libreta de campo
 Lapicero
 Cartulina
2.4.2.3. Equipos:
 Cámara fotográfica
 Laptop
2.4.3. Profundidad de la muestra:
La profundidad del muestreo dependerá del tipo de suelo y contaminante
a estudiar, y debe ser debidamente justificado.
Profundidad del muestreo según el uso del suelo
2.4.3.1. Sistema de la toma de muestras:
Existe una lista de los sistemas comúnmente utilizados para la toma de
muestras sólidas, indicando su aplicación y las ventajas e inconvenientes.
Fuente: GUIA-MUESTREO SUELO_MINAM1.

15. 15
Lista de sistemas para la toma de muestras sólidas
2.5. DETERMINACIÓN DE PUNTOS DE MUESTREO:
Un punto de muestreo es la ubicación espacial geo-referenciada del lugar
donde se va a colectar las muestras sean éstas superficiales o en
profundidad.
2.5.1. Número mínimo de puntos de muestreo:
El número mínimo de puntos de muestreo se determina en función de
cada área de potencial interés dentro del predio de estudio, según lo
establecido en la siguiente tabla, que abarca el número total de los puntos
de muestreo, tanto superficial (área de toma de muestras compuestas)
como de profundidad.
Fuente: Guía sobre suelos contaminados, Gobierno de Aragón, 2004,
adaptado.

16. 16
Número mínimo de puntos de muestreo para el Muestreo de
Identificación
Capítulo III: RESULTADOS
3.1. MANEJO DE LAS MUESTRAS
3.1.1. Etiquetado:
 La etiqueta debe ser colocada en un lugar visible y no sobrepasar el
tamaño del recipiente y adherida adecuadamente para evitar su pérdida.
 La etiqueta que acompañe a la muestra, debe contar con la siguiente
información como mínimo: número o clave única de identificación, lugar
del muestreo, nombre del proyecto, y la fecha y hora del muestreo,
nombre de la empresa así como las iniciales de la persona que toma la
muestra.
 La impresión de los datos en la etiqueta, debe realizarse con tinta
indeleble.
 Inmediatamente de la toma de muestra se debe proceder al etiquetado y
registro de la muestra.
Fuente: Guía para muestreo de suelos

17. 17
 En el trabajo de monitoreo se siguió todos los pasos recomendados para
realizar el etiquetado de las muestras recolectadas en el campo.
3.1.2. Ficha de muestreo:
Documento que recoge información levantada en campo, que incluye la
técnica de muestreo, las condiciones del punto de muestreo y una
descripción de las muestras tomadas (Ver Anexo N° 3).
3.1.3. Cadena de custodia:
La documentación de la cadena de custodia debe contener al menos:
 El número de la hoja de custodia proporcionada por el laboratorio
acreditado.
 El nombre de la empresa y del responsable del muestreo.
 Los datos de identificación del sitio (coordenadas UTM).
 La fecha y hora del muestreo.
 Las claves de las muestras.
 Nombre del laboratorio que recibe las muestras.
 Los análisis o la determinación requerida.
 El número de envases.
 Observaciones.
 Identificación de las personas que entregan y reciben en cada una de
las etapas de transporte, incluyendo fecha y hora.
3.1.4. Condiciones de seguridad de la muestra:
 El traslado de la muestra deberá ser realizado con los cuidados
requeridos para evitar su deterioro, para ello deben ser embaladas
asegurando la completa inmovilidad de los recipientes que las contienen
durante el transporte.
 Las muestras que requieran temperatura y condiciones de
almacenamiento especial deben ser transportadas en contenedores
adecuados.

18. 18
 El traslado de las muestras al laboratorio se debe hacer dentro de los
plazos recomendados.
 Para la seguridad y limpieza en la manipulación de la muestra, se debe
incluir guantes de látex-k, agua deionizada, lentes de seguridad, toallas
de papel, mascarilla para polvos y franelas. Usar etiquetas adheribles,
marcador indeleble, cinta adhesiva y bolígrafos.
 No se deben analizar muestras cuyos sellos hayan sido violados.
3.2. ANÁLISIS DE RESULTADOS
3.2.1. Resultados de análisis de las muestras.
Imagen N°01-Resultados de análisis de muestras del suelo
Fuente: http://slideplayer.es/slide/3190067/

19. 19
3.2.2. Comparación con los ECAs suelos:
 En el punto 3 que se analizó HIDORCARBUROS (mg/Kg), el estándar
para suelo es de 12000,00 y se está superando porque en el resultado de
la muestra tiene 1584,50 (mg/Kg) en tipo de concentración de
hidrocarburo C10-C28, establecido por los Ecas suelo.
 De igual se observan en los puntos 6, 7, 8, en los cuales el estándar de
calidad del suelo para hidrocarburos se está superando.
 Las concentraciones de cadmio en el punto 8 también se exceden, el ECA
para suelo da como concentración 1,40 mg/Kg) y es este punto se obtuvo
como resultados 13,60 (mg/Kg).
 Las concentraciones de Bario también se superan en el punto 10 el ECA
suelo establece una concentración de 750,00 y en el resultado se tiene
1304,00 (mg/Kg).
 Las concentraciones de plomo son superados en los puntos 2 con 475,10,
punto 8 con 229,80, punto 10 con 696,40 y punto 11 con 196,20 (mg/Kg);
en Ecas suelo establece el parámetro de 70,00 (mg/Kg).

20. 20
CONCLUSIONES
La elaboración del monitoreo de suelos cuenta con partes principales
entre ellas la planificación para que todo salga adecuadamente, de igual
manera la realización adecuada de la toma de muestras y su análisis
con respecto a los Ecas suelo.
Es de mucha importancia realizar monitoreo de suelo ya que permite
analizar la calidad del suelo para evitar su degradación, en caso haya
contaminación realizar medidas correctivas.
Basar el monitoreo en la guía para muestro de suelos es principal y
obligatoria por la reglamentación peruana, nos ayuda a realizar un
monitoreo adecuado.
En los suelos de la unión Piura se viene dando una gran contaminación
y degradación de los suelos pero estos no son monitoreados lo cual
agrava más el problema.
En la visita de campo que se realizó para realizar los pasos de muestro
de suelos que se hace en un monitoreo le permitió al grupo aprender a
realizar monitoreo de suelos y conocer la realidad de los suelos de la
unión.

21. 21

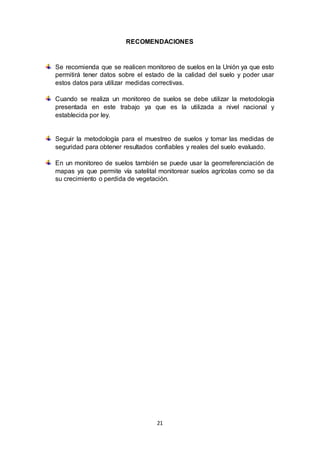

RECOMENDACIONES
Se recomienda que se realicen monitoreo de suelos en la Unión ya que esto
permitirá tener datos sobre el estado de la calidad del suelo y poder usar
estos datos para utilizar medidas correctivas.
Cuando se realiza un monitoreo de suelos se debe utilizar la metodología
presentada en este trabajo ya que es la utilizada a nivel nacional y
establecida por ley.
Seguir la metodología para el muestreo de suelos y tomar las medidas de
seguridad para obtener resultados confiables y reales del suelo evaluado.
En un monitoreo de suelos también se puede usar la georreferenciación de
mapas ya que permite vía satelital monitorear suelos agrícolas como se da
su crecimiento o perdida de vegetación.

22. 22

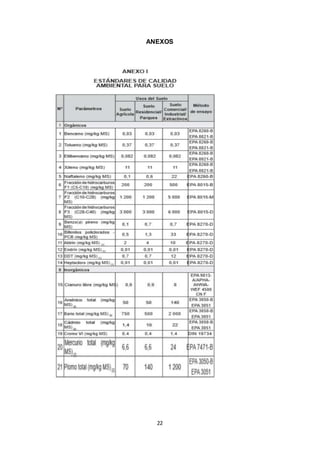

ANEXOS

23. 23

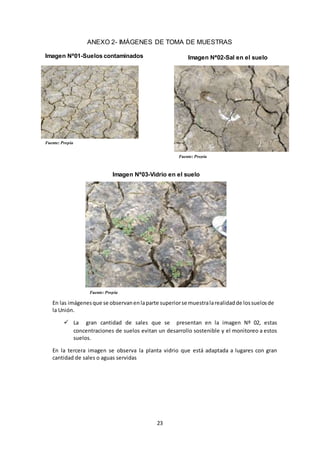

ANEXO 2- IMÁGENES DE TOMA DE MUESTRAS
Imagen Nª01-Suelos contaminados Imagen Nª02-Sal en el suelo
Imagen Nª03-Vidrio en el suelo
En las imágenesque se observanenlaparte superiorse muestralarealidadde lossuelosde
la Unión.
 La gran cantidad de sales que se presentan en la imagen Nº 02, estas
concentraciones de suelos evitan un desarrollo sostenible y el monitoreo a estos
suelos.
En la tercera imagen se observa la planta vidrio que está adaptada a lugares con gran
cantidad de sales o aguas servidas
Fuente: Propia
Fuente: Propia
Fuente: Propia

24. 24
Fuente: Propia
Fuente: Propia Fuente: Propia
Fuente: Propia
Fuente: Propia
Fuente: Propia
Fuente: Propia
Fuente: Propia
Fuente: Propia
Fuente: Propia
Imagen Nª04-Calicata para tomar muestra Imagen Nª05-Calicata para tomar muestra
Imagen Nª06-Calicata para tomar muestra
Imágenes-Alumnos realizando muestreo de suelos
