Este documento describe el funcionamiento de las estaciones meteorológicas, incluyendo sus componentes como la garita y los diferentes instrumentos para medir variables como la temperatura, precipitación, humedad y presión. También explica cómo las estaciones recolectan datos de forma automática o manual y cómo estos datos son usados para pronósticos del clima, investigación y operaciones dependientes del clima.

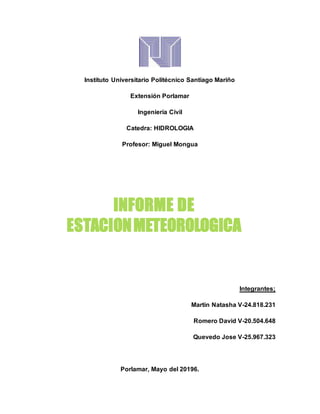

1. Instituto Universitario Politécnico Santiago Mariño
Extensión Porlamar
Ingeniería Civil
Catedra: HIDROLOGIA
Profesor: Miguel Mongua
Integrantes;
Martin Natasha V-24.818.231
Romero David V-20.504.648
Quevedo Jose V-25.967.323
Porlamar, Mayo del 20196.
INFORME DE
ESTACIONMETEOROLOGICA

2. 2

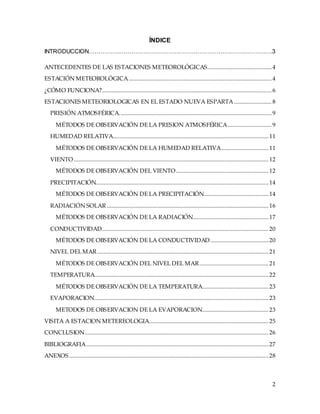

ÍNDICE
INTRODUCCION…………….…………………………………………………………………….3
ANTECEDENTES DE LAS ESTACIONES METEOROLÓGICAS......................................... 4
ESTACIÓN METEOROLÓGICA........................................................................................... 4
¿CÓMO FUNCIONA?............................................................................................................ 6
ESTACIONES METEORIOLOGICAS EN EL ESTADO NUEVA ESPARTA........................ 8
PRESIÓN ATMOSFÉRICA................................................................................................. 9
MÉTODOS DE OBSERVACIÓN DE LA PRESION ATMOSFÉRICA............................ 9
HUMEDAD RELATIVA...................................................................................................11
MÉTODOS DE OBSERVACIÓN DE LA HUMEDAD RELATIVA.............................. 11
VIENTO ............................................................................................................................ 12
MÉTODOS DE OBSERVACIÓN DEL VIENTO........................................................... 12
PRECIPITACIÓN.............................................................................................................. 14
MÉTODOS DE OBSERVACIÓN DE LA PRECIPITACIÓN......................................... 14
RADIACIÓN SOLAR ....................................................................................................... 16

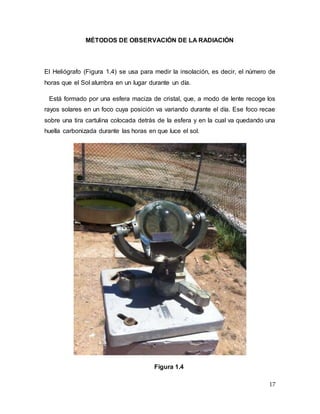

MÉTODOS DE OBSERVACIÓN DE LA RADIACIÓN................................................ 17
CONDUCTIVIDAD.......................................................................................................... 20
MÉTODOS DE OBSERVACIÓN DE LA CONDUCTIVIDAD..................................... 20
NIVEL DELMAR............................................................................................................. 21
MÉTODOS DE OBSERVACIÓN DEL NIVEL DEL MAR............................................ 21
TEMPERATURA............................................................................................................... 22
MÉTODOS DE OBSERVACIÓN DE LA TEMPERATURA.......................................... 23
EVAPORACION............................................................................................................... 23
METODOS DE OBSERVACION DE LA EVAPORACION.......................................... 23

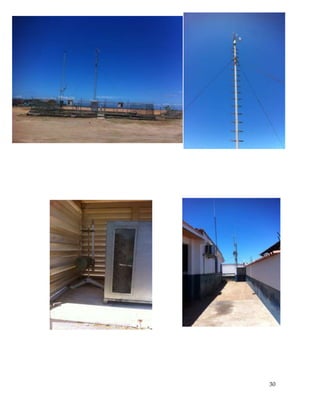

VISITA A ESTACION METEREOLOGIA............................................................................ 25
CONCLUSION..................................................................................................................... 26

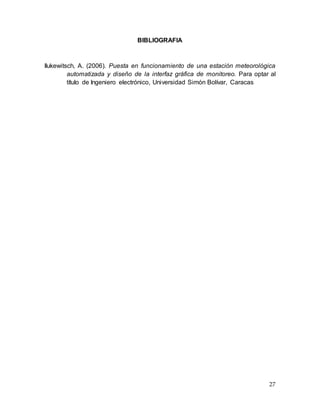

BIBLIOGRAFIA.................................................................................................................... 27
ANEXOS............................................................................................................................... 28

3. 3

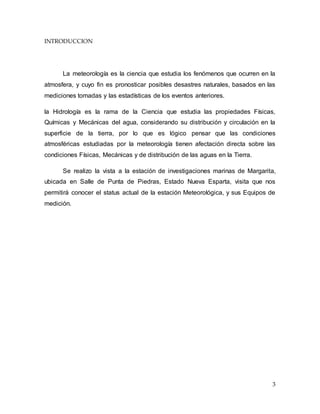

INTRODUCCION
La meteorología es la ciencia que estudia los fenómenos que ocurren en la
atmosfera, y cuyo fin es pronosticar posibles desastres naturales, basados en las
mediciones tomadas y las estadísticas de los eventos anteriores.
la Hidrología es la rama de la Ciencia que estudia las propiedades Físicas,
Químicas y Mecánicas del agua, considerando su distribución y circulación en la
superficie de la tierra, por lo que es lógico pensar que las condiciones
atmosféricas estudiadas por la meteorología tienen afectación directa sobre las
condiciones Físicas, Mecánicas y de distribución de las aguas en la Tierra.
Se realizo la vista a la estación de investigaciones marinas de Margarita,
ubicada en Salle de Punta de Piedras, Estado Nueva Esparta, visita que nos
permitirá conocer el status actual de la estación Meteorológica, y sus Equipos de
medición.

4. 4

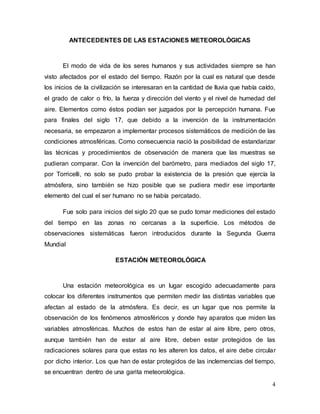

ANTECEDENTES DE LAS ESTACIONES METEOROLÓGICAS
El modo de vida de los seres humanos y sus actividades siempre se han
visto afectados por el estado del tiempo. Razón por la cual es natural que desde
los inicios de la civilización se interesaran en la cantidad de lluvia que había caído,
el grado de calor o frío, la fuerza y dirección del viento y el nivel de humedad del
aire. Elementos como éstos podían ser juzgados por la percepción humana. Fue
para finales del siglo 17, que debido a la invención de la instrumentación
necesaria, se empezaron a implementar procesos sistemáticos de medición de las
condiciones atmosféricas. Como consecuencia nació la posibilidad de estandarizar
las técnicas y procedimientos de observación de manera que las muestras se
pudieran comparar. Con la invención del barómetro, para mediados del siglo 17,
por Torricelli, no solo se pudo probar la existencia de la presión que ejercía la
atmósfera, sino también se hizo posible que se pudiera medir ese importante
elemento del cual el ser humano no se había percatado.
Fue solo para inicios del siglo 20 que se pudo tomar mediciones del estado
del tiempo en las zonas no cercanas a la superficie. Los métodos de
observaciones sistemáticas fueron introducidos durante la Segunda Guerra
Mundial
ESTACIÓN METEOROLÓGICA
Una estación meteorológica es un lugar escogido adecuadamente para
colocar los diferentes instrumentos que permiten medir las distintas variables que
afectan al estado de la atmósfera. Es decir, es un lugar que nos permite la
observación de los fenómenos atmosféricos y donde hay aparatos que miden las
variables atmosféricas. Muchos de estos han de estar al aire libre, pero otros,
aunque también han de estar al aire libre, deben estar protegidos de las
radicaciones solares para que estas no les alteren los datos, el aire debe circular
por dicho interior. Los que han de estar protegidos de las inclemencias del tiempo,
se encuentran dentro de una garita meteorológica.

5. 5

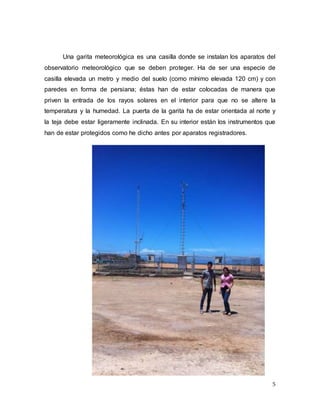

Una garita meteorológica es una casilla donde se instalan los aparatos del
observatorio meteorológico que se deben proteger. Ha de ser una especie de
casilla elevada un metro y medio del suelo (como mínimo elevada 120 cm) y con
paredes en forma de persiana; éstas han de estar colocadas de manera que
priven la entrada de los rayos solares en el interior para que no se altere la
temperatura y la humedad. La puerta de la garita ha de estar orientada al norte y
la teja debe estar ligeramente inclinada. En su interior están los instrumentos que
han de estar protegidos como he dicho antes por aparatos registradores.

6. 6

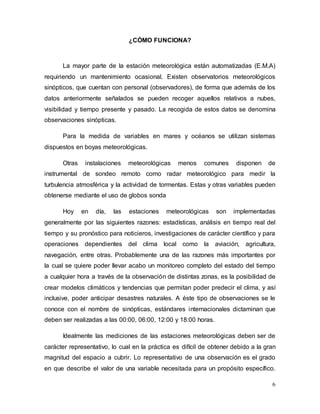

¿CÓMO FUNCIONA?
La mayor parte de la estación meteorológica están automatizadas (E.M.A)
requiriendo un mantenimiento ocasional. Existen observatorios meteorológicos
sinópticos, que cuentan con personal (observadores), de forma que además de los
datos anteriormente señalados se pueden recoger aquellos relativos a nubes,
visibilidad y tiempo presente y pasado. La recogida de estos datos se denomina
observaciones sinópticas.
Para la medida de variables en mares y océanos se utilizan sistemas
dispuestos en boyas meteorológicas.
Otras instalaciones meteorológicas menos comunes disponen de
instrumental de sondeo remoto como radar meteorológico para medir la
turbulencia atmosférica y la actividad de tormentas. Estas y otras variables pueden
obtenerse mediante el uso de globos sonda
Hoy en día, las estaciones meteorológicas son implementadas
generalmente por las siguientes razones: estadísticas, análisis en tiempo real del
tiempo y su pronóstico para noticieros, investigaciones de carácter científico y para
operaciones dependientes del clima local como la aviación, agricultura,
navegación, entre otras. Probablemente una de las razones más importantes por
la cual se quiere poder llevar acabo un monitoreo completo del estado del tiempo
a cualquier hora a través de la observación de distintas zonas, es la posibilidad de
crear modelos climáticos y tendencias que permitan poder predecir el clima, y así
inclusive, poder anticipar desastres naturales. A éste tipo de observaciones se le
conoce con el nombre de sinópticas, estándares internacionales dictaminan que
deben ser realizadas a las 00:00, 06:00, 12:00 y 18:00 horas.
Idealmente las mediciones de las estaciones meteorológicas deben ser de
carácter representativo, lo cual en la práctica es difícil de obtener debido a la gran
magnitud del espacio a cubrir. Lo representativo de una observación es el grado
en que describe el valor de una variable necesitada para un propósito específico.

7. 7

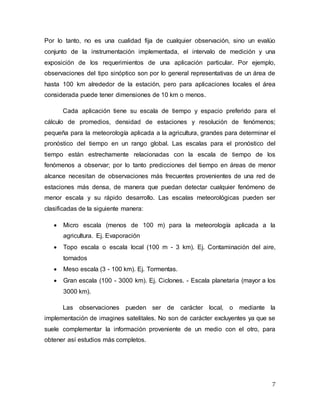

Por lo tanto, no es una cualidad fija de cualquier observación, sino un evalúo
conjunto de la instrumentación implementada, el intervalo de medición y una
exposición de los requerimientos de una aplicación particular. Por ejemplo,
observaciones del tipo sinóptico son por lo general representativas de un área de
hasta 100 km alrededor de la estación, pero para aplicaciones locales el área
considerada puede tener dimensiones de 10 km o menos.
Cada aplicación tiene su escala de tiempo y espacio preferido para el
cálculo de promedios, densidad de estaciones y resolución de fenómenos;
pequeña para la meteorología aplicada a la agricultura, grandes para determinar el
pronóstico del tiempo en un rango global. Las escalas para el pronóstico del
tiempo están estrechamente relacionadas con la escala de tiempo de los
fenómenos a observar; por lo tanto predicciones del tiempo en áreas de menor
alcance necesitan de observaciones más frecuentes provenientes de una red de
estaciones más densa, de manera que puedan detectar cualquier fenómeno de
menor escala y su rápido desarrollo. Las escalas meteorológicas pueden ser
clasificadas de la siguiente manera:
 Micro escala (menos de 100 m) para la meteorología aplicada a la
agricultura. Ej. Evaporación
 Topo escala o escala local (100 m - 3 km). Ej. Contaminación del aire,
tornados
 Meso escala (3 - 100 km). Ej. Tormentas.
 Gran escala (100 - 3000 km). Ej. Ciclones. - Escala planetaria (mayor a los
3000 km).
Las observaciones pueden ser de carácter local, o mediante la
implementación de imagines satelitales. No son de carácter excluyentes ya que se
suele complementar la información proveniente de un medio con el otro, para
obtener así estudios más completos.

8. 8

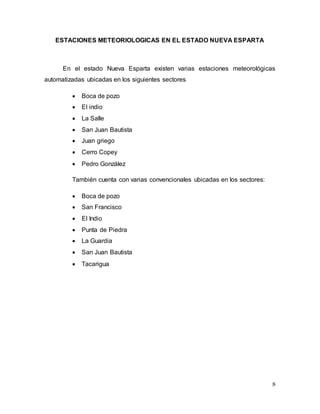

ESTACIONES METEORIOLOGICAS EN EL ESTADO NUEVA ESPARTA
En el estado Nueva Esparta existen varias estaciones meteorológicas
automatizadas ubicadas en los siguientes sectores
 Boca de pozo
 El indio
 La Salle
 San Juan Bautista
 Juan griego
 Cerro Copey
 Pedro González
También cuenta con varias convencionales ubicadas en los sectores:
 Boca de pozo
 San Francisco
 El Indio
 Punta de Piedra
 La Guardia
 San Juan Bautista
 Tacarigua

9. 9

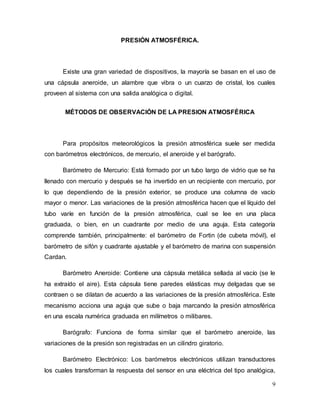

PRESIÓN ATMOSFÉRICA.
Existe una gran variedad de dispositivos, la mayoría se basan en el uso de
una cápsula aneroide, un alambre que vibra o un cuarzo de cristal, los cuales
proveen al sistema con una salida analógica o digital.
MÉTODOS DE OBSERVACIÓN DE LA PRESION ATMOSFÉRICA
Para propósitos meteorológicos la presión atmosférica suele ser medida
con barómetros electrónicos, de mercurio, el aneroide y el barógrafo.
Barómetro de Mercurio: Está formado por un tubo largo de vidrio que se ha
llenado con mercurio y después se ha invertido en un recipiente con mercurio, por
lo que dependiendo de la presión exterior, se produce una columna de vacío
mayor o menor. Las variaciones de la presión atmosférica hacen que el líquido del
tubo varíe en función de la presión atmosférica, cual se lee en una placa
graduada, o bien, en un cuadrante por medio de una aguja. Esta categoría
comprende también, principalmente: el barómetro de Fortin (de cubeta móvil), el
barómetro de sifón y cuadrante ajustable y el barómetro de marina con suspensión
Cardan.
Barómetro Aneroide: Contiene una cápsula metálica sellada al vacío (se le
ha extraído el aire). Esta cápsula tiene paredes elásticas muy delgadas que se
contraen o se dilatan de acuerdo a las variaciones de la presión atmosférica. Este
mecanismo acciona una aguja que sube o baja marcando la presión atmosférica
en una escala numérica graduada en milímetros o milibares.
Barógrafo: Funciona de forma similar que el barómetro aneroide, las
variaciones de la presión son registradas en un cilindro giratorio.
Barómetro Electrónico: Los barómetros electrónicos utilizan transductores
los cuales transforman la respuesta del sensor en una eléctrica del tipo analógica,

10. 10

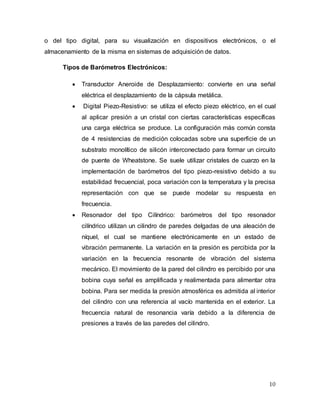

o del tipo digital, para su visualización en dispositivos electrónicos, o el
almacenamiento de la misma en sistemas de adquisición de datos.
Tipos de Barómetros Electrónicos:
 Transductor Aneroide de Desplazamiento: convierte en una señal
eléctrica el desplazamiento de la cápsula metálica.
 Digital Piezo-Resistivo: se utiliza el efecto piezo eléctrico, en el cual
al aplicar presión a un cristal con ciertas características específicas
una carga eléctrica se produce. La configuración más común consta
de 4 resistencias de medición colocadas sobre una superficie de un
substrato monolítico de silicón interconectado para formar un circuito
de puente de Wheatstone. Se suele utilizar cristales de cuarzo en la
implementación de barómetros del tipo piezo-resistivo debido a su
estabilidad frecuencial, poca variación con la temperatura y la precisa
representación con que se puede modelar su respuesta en
frecuencia.
 Resonador del tipo Cilíndrico: barómetros del tipo resonador
cilíndrico utilizan un cilindro de paredes delgadas de una aleación de
níquel, el cual se mantiene electrónicamente en un estado de
vibración permanente. La variación en la presión es percibida por la
variación en la frecuencia resonante de vibración del sistema
mecánico. El movimiento de la pared del cilindro es percibido por una
bobina cuya señal es amplificada y realimentada para alimentar otra
bobina. Para ser medida la presión atmosférica es admitida al interior
del cilindro con una referencia al vacío mantenida en el exterior. La
frecuencia natural de resonancia varía debido a la diferencia de
presiones a través de las paredes del cilindro.

11. 11
HUMEDAD RELATIVA
"Es la proporción de vapor de agua real en el aire comparada con la
cantidad de vapor de agua necesaria para la saturación a la temperatura
correspondiente. La humedad relativa indica que tan cerca está el aire de la
saturación, más que decir la cantidad real de vapor de agua en el aire. Se mide en
porcentaje entre O y 100, donde el O significa aire seco y 100% aire saturado de
humedad."
MÉTODOS DE OBSERVACIÓN DE LA HUMEDAD RELATIVA
 Higrómetro gravimétrico: "Consiste en pesar una cierta cantidad de
gas seco y hacer la comparación con el peso del mismo volumen del
gas que se quiere evaluar. De esta forma se determina la cantidad
de agua y se calcula la presión de vapor."
 Métodos por condensación: Utilizan el punto de condensación del
agua. Consiste de los siguiente dos métodos: método del punto de
roció y celda de roció.
 Sicrómetros: determinan el estado higrométrico en función de la
diferencia de la temperatura dada por dos termómetros, de los que
uno (termómetro seco) registra la temperatura del aire y el otro
(termómetro húmedo) tiene el deposito constantemente mojado por
una materia empapada de agua que, al evaporarse, absorbe el calor.
Los sicrómetros eléctricos llevan generalmente termómetros de
resistencia o semiconductores en sustitución de los termómetros que
equipan a los sicrómetros clásicos.
 Método por absorción: se implementan materiales que modifican
sus dimensiones al entrar en contacto con la humedad, los cuales
conectados a un transductor puede ser transformada la modificación
en una señal eléctrica, y materiales que ven sus propiedades

12. 12
eléctricas también modificadas al entrar en contacto con variaciones
en la humedad. Suelen usarse en estaciones automatizadas.
 Higrómetros ultravioletas e infrarrojos de absorción. Las moléculas
de agua absorben radiación electromagnética en un rango discreto
de longitudes de ondas.
VIENTO
Es un vector de dos dimensiones con pequeñas fluctuaciones aleatorias en el
espacio y tiempo sobre impuesto por un flujo organizado de mayor magnitud. Es
representado por dos magnitudes, la velocidad y la dirección. Los siguientes datos
son tomados como relevantes: máxima velocidad del viento durante un tiempo
determinado (ráfagas), el promedio de la dirección horizontal del viento y la
desviación estándar de la velocidad y la dirección.
MÉTODOS DE OBSERVACIÓN DEL VIENTO
"Las mediciones de las velocidades del viento se realizan normalmente
usando un anemómetro de cazoletas. El anemómetro de cazoletas tiene un eje
vertical y tres cazoletas que capturan el viento. El número de revoluciones por
segundo son registradas electrónicamente. Normalmente, el anemómetro está
provisto de una veleta para detectar la dirección del viento. En lugar de cazoletas
el anemómetro puede estar equipado con hélices, aunque no es lo habitual. Otros
tipos de anemómetros incluyen ultrasonidos o anemómetros provistos de láser que
detectan el desfase del sonido o la luz coherente reflejada por las moléculas de
aire. Los anemómetros de hilo electro calentado detectan la velocidad del viento
mediante pequeñas diferencias de temperatura entre los cables situados en el
viento y en la sombra del viento (cara a sotavento). La ventaja de los
anemómetros no mecánicos es que son menos sensibles a la formación de hielo.
Sin embargo en la práctica los anemómetros de cazoletas son ampliamente
utilizados, y modelos especiales con ejes y cazoletas eléctricamente calentados
pueden ser usados en las zonas árticas."

13. 13
"Su funcionamiento se basa en tres cazoletas unidas a un brazo cada una,
los cuales a su vez están unidos a un eje vertical interior que tiene incorporado en
su extremo un disco, que al girar por efecto del viento, corta la emisión de luz de
un diodo LED, esta interrupción es captada por un fototransistor que convierte
estos giros en pulsos (frecuencia). La velocidad del viento será directamente
proporcional a la generación de una mayor o menor frecuencia. El viento queda

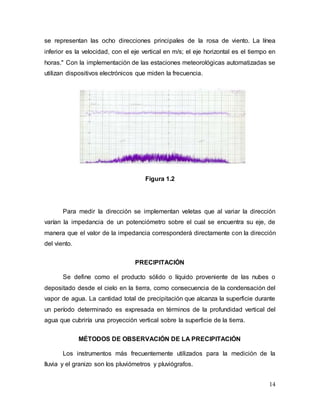

registrado en un anemograma (Figura 1.2), uno de los cuales se muestra en la
figura siguiente. La línea azul superior es la dirección del viento, en el eje vertical

14. 14
se representan las ocho direcciones principales de la rosa de viento. La línea
inferior es la velocidad, con el eje vertical en m/s; el eje horizontal es el tiempo en
horas." Con la implementación de las estaciones meteorológicas automatizadas se
utilizan dispositivos electrónicos que miden la frecuencia.
Figura 1.2
Para medir la dirección se implementan veletas que al variar la dirección
varían la impedancia de un potenciómetro sobre el cual se encuentra su eje, de
manera que el valor de la impedancia corresponderá directamente con la dirección
del viento.
PRECIPITACIÓN
Se define como el producto sólido o líquido proveniente de las nubes o
depositado desde el cielo en la tierra, como consecuencia de la condensación del
vapor de agua. La cantidad total de precipitación que alcanza la superficie durante
un período determinado es expresada en términos de la profundidad vertical del
agua que cubriría una proyección vertical sobre la superficie de la tierra.
MÉTODOS DE OBSERVACIÓN DE LA PRECIPITACIÓN
Los instrumentos más frecuentemente utilizados para la medición de la
lluvia y el granizo son los pluviómetros y pluviógrafos.

15. 15
El pluviómetro consiste de un recipiente de entrada llamado balancín por
donde el agua ingresa a través de un embudo hacia un colector donde el agua se
recoge y puede medirse visualmente con una regla graduada o mediante el peso
del agua depositada. Así mismo, el balancín oscila a volumen constante de agua
caída, permitiendo el registro mecánico o eléctrico de la intensidad de lluvia caída.
"Normalmente la lectura se realiza cada 24 horas. Un litro caído en un
metro cuadrado alcanzaría una altura de un milímetro. Para la medida de nieve se
considera que el espesor de nieve equivale aproximadamente a diez veces el
equivalente de agua."
Figura 1.3
El Pluviógrafo se utiliza para determinar la precipitación o lluvia. Tienen un
área recolectora de 200 cm2, correspondiente aun diámetro de 15,96 cm. Estos
consisten en un embudo que dirige el agua recolectada hacia un cilindro, en el
cual la variación en el nivel del agua afecta la posición de un flotante al que se
conecta un mecanismo transmisor terminado en una plumilla que marca los trazos
sobre una banda debidamente graduada que se enrolla en un tambor dotado de
un mecanismo de relojería. En otras palabras, el elemento sensible es el sistema
cilindro-flotante. Una vez que alcanza una altura dada, el cilindro se vacía por
sifonaje, y el agua va a un recipiente mayor y se deposita, lo que al final ayuda a
comprobar la veracidad del registro. Cada descarga corresponde a 10 mm de
lluvia

16. 16

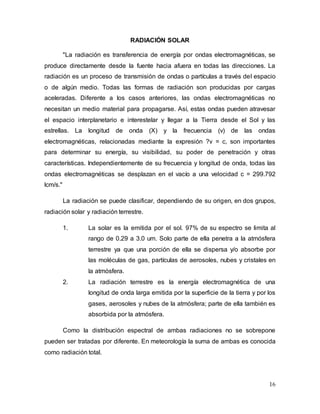

RADIACIÓN SOLAR
"La radiación es transferencia de energía por ondas electromagnéticas, se
produce directamente desde la fuente hacia afuera en todas las direcciones. La
radiación es un proceso de transmisión de ondas o partículas a través del espacio
o de algún medio. Todas las formas de radiación son producidas por cargas
aceleradas. Diferente a los casos anteriores, las ondas electromagnéticas no
necesitan un medio material para propagarse. Así, estas ondas pueden atravesar
el espacio interplanetario e interestelar y llegar a la Tierra desde el Sol y las
estrellas. La longitud de onda (X) y la frecuencia (v) de las ondas
electromagnéticas, relacionadas mediante la expresión ?v = c, son importantes
para determinar su energía, su visibilidad, su poder de penetración y otras
características. Independientemente de su frecuencia y longitud de onda, todas las
ondas electromagnéticas se desplazan en el vacío a una velocidad c = 299.792
lcm/s."
La radiación se puede clasificar, dependiendo de su origen, en dos grupos,
radiación solar y radiación terrestre.
1. La solar es la emitida por el sol. 97% de su espectro se limita al
rango de 0.29 a 3.0 um. Solo parte de ella penetra a la atmósfera
terrestre ya que una porción de ella se dispersa y/o absorbe por
las moléculas de gas, partículas de aerosoles, nubes y cristales en
la atmósfera.
2. La radiación terrestre es la energía electromagnética de una
longitud de onda larga emitida por la superficie de la tierra y por los
gases, aerosoles y nubes de la atmósfera; parte de ella también es
absorbida por la atmósfera.
Como la distribución espectral de ambas radiaciones no se sobrepone
pueden ser tratadas por diferente. En meteorología la suma de ambas es conocida
como radiación total.

17. 17
MÉTODOS DE OBSERVACIÓN DE LA RADIACIÓN
El Heliógrafo (Figura 1.4) se usa para medir la insolación, es decir, el número de
horas que el Sol alumbra en un lugar durante un día.
Está formado por una esfera maciza de cristal, que, a modo de lente recoge los
rayos solares en un foco cuya posición va variando durante el día. Ese foco recae
sobre una tira cartulina colocada detrás de la esfera y en la cual va quedando una
huella carbonizada durante las horas en que luce el sol.
Figura 1.4

18. 18
"Para medir la radiación solar directa se usa un instrumento llamado
Pirheliómetro (Figura 1.5), la medición se expresa en unidades de Watt/ m2,
siendo necesario que esté constantemente orientado hacia el sol. Para su
funcionamiento debe estar conectado a una unidad de control auxiliar para poder
determinar mediante cálculo la potencia que es recibida desde el sol."
Figura 1.5
También se utiliza otro Instrumento llamado actinógrafo, que registra sobre
una gráfica la intensidad de la radiación solar directa y difusa. Tiene un elemento
sensible formado por dos láminas paralelas de forma rectangular pintadas de
blanco, y en el medio de las cuales se coloca una banda ennegrecida. A los
extremos de las tres bandas por un lado se adhieren a una varilla; los extremos
opuestos de las bandas blancas van adheridas a la armadura del instrumento, y el
otro extremo de la lámina negra es conectado a un mecanismo de palanca y sus
movimientos son trazados sobre una banda enrollada en un tambor perpendicular
a la plumilla, parte final del mecanismo. De esta manera, los movimientos del

19. 19
brazo de la plumilla son proporcionales a la diferencia de la temperatura en tres
las láminas, y de aquí que son también proporcionales a la intensidad de la
radiación y al mismo tiempo independiente de los cambios de temperatura del
ambiente.
La unidad usada en la medición de la radiación es la caloría por
centímetro cuadrado por minuto. La constante solar, siendo el valor medio sobre
un año entero de la intensidad de radiación solar sobre una superficie normal a los
rayos solares y en el tope de la capa más exterior de la atmósfera, comúnmente
se toma como 1.94 cal x cm2 x min.

20. 20

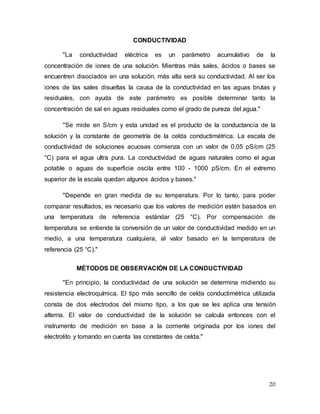

CONDUCTIVIDAD
"La conductividad eléctrica es un parámetro acumulativo de la
concentración de iones de una solución. Mientras más sales, ácidos o bases se
encuentren disociados en una solución, más alta será su conductividad. Al ser los
iones de las sales disueltas la causa de la conductividad en las aguas brutas y
residuales, con ayuda de este parámetro es posible determinar tanto la
concentración de sal en aguas residuales como el grado de pureza del agua."
"Se mide en S/cm y esta unidad es el producto de la conductancia de la
solución y la constante de geometría de la celda conductimétrica. La escala de
conductividad de soluciones acuosas comienza con un valor de 0,05 pS/cm (25
°C) para el agua ultra pura. La conductividad de aguas naturales como el agua
potable o aguas de superficie oscila entre 100 - 1000 pS/cm. En el extremo
superior de la escala quedan algunos ácidos y bases."
"Depende en gran medida de su temperatura. Por lo tanto, para poder
comparar resultados, es necesario que los valores de medición estén basados en
una temperatura de referencia estándar (25 °C). Por compensación de
temperatura se entiende la conversión de un valor de conductividad medido en un
medio, a una temperatura cualquiera, al valor basado en la temperatura de
referencia (25 °C)."
MÉTODOS DE OBSERVACIÓN DE LA CONDUCTIVIDAD
"En principio, la conductividad de una solución se determina midiendo su
resistencia electroquímica. El tipo más sencillo de celda conductimétrica utilizada
consta de dos electrodos del mismo tipo, a los que se les aplica una tensión
alterna. El valor de conductividad de la solución se calcula entonces con el
instrumento de medición en base a la corriente originada por los iones del
electrolito y tomando en cuenta las constantes de celda."

21. 21

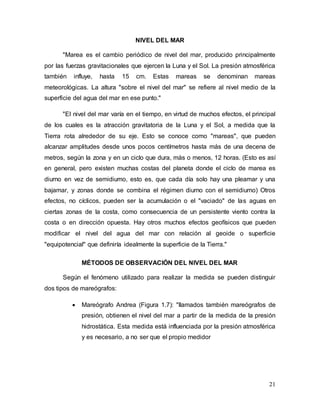

NIVEL DEL MAR
"Marea es el cambio periódico de nivel del mar, producido principalmente
por las fuerzas gravitacionales que ejercen la Luna y el Sol. La presión atmosférica
también influye, hasta 15 cm. Estas mareas se denominan mareas
meteorológicas. La altura "sobre el nivel del mar" se refiere al nivel medio de la
superficie del agua del mar en ese punto."
"El nivel del mar varía en el tiempo, en virtud de muchos efectos, el principal
de los cuales es la atracción gravitatoria de la Luna y el Sol, a medida que la
Tierra rota alrededor de su eje. Esto se conoce como "mareas", que pueden
alcanzar amplitudes desde unos pocos centímetros hasta más de una decena de
metros, según la zona y en un ciclo que dura, más o menos, 12 horas. (Esto es así
en general, pero existen muchas costas del planeta donde el ciclo de marea es
diurno en vez de semidiumo, esto es, que cada día solo hay una pleamar y una
bajamar, y zonas donde se combina el régimen diurno con el semidiumo) Otros
efectos, no cíclicos, pueden ser la acumulación o el "vaciado" de las aguas en
ciertas zonas de la costa, como consecuencia de un persistente viento contra la
costa o en dirección opuesta. Hay otros muchos efectos geofísicos que pueden
modificar el nivel del agua del mar con relación al geoide o superficie
"equipotencial" que definiría idealmente la superficie de la Tierra."
MÉTODOS DE OBSERVACIÓN DEL NIVEL DEL MAR
Según el fenómeno utilizado para realizar la medida se pueden distinguir
dos tipos de mareógrafos:
 Mareógrafo Andrea (Figura 1.7): "llamados también mareógrafos de
presión, obtienen el nivel del mar a partir de la medida de la presión
hidrostática. Esta medida está influenciada por la presión atmosférica
y es necesario, a no ser que el propio medidor

22. 22
Figura 1.7
 Mareógrafo Sonar (Figura 1.8): "llamado también acústico SONAR
usa el principio de medición de distancia por el eco de un sonido.
Suele estar compuesto por un emisor - receptor de ultrasonidos
colocado a una distancia de la superficie del agua y mediante la
medición del tiempo que tarda en llegar el eco de una señal que ha
mandado determina el nivel de la marea.
Figura 1.8
TEMPERATURA
Señala el grado de intensidad de calor en un determinado territorio. La
temperatura de la atmósfera del planeta se halla determinada por las entradas de
energía calorífica que llegan desde el Sol en forma de ondas.

23. 23
Su distribución y variación es el resultado de la acción combinada de
diferentes factores geográficos, adquiriendo características y valores determinados
en cada lugar del planeta.
MÉTODOS DE OBSERVACIÓN DE LA TEMPERATURA
Para su medición se utilizan los termómetros. Se mide con distintas escalas
como la centígrada o Celsius (º C), Fahrenheit, entre otros.
 Termohigrógrafo.- Es el instrumento utilizado para medir la temperatura
ambiente y la humedad relativa. La medición de la temperatura la realiza
mediante una banda bimetálica, la cual tiene la propiedad de dilatarse o
contraerse según la temperatura aumenta o decrece. La humedad relativa
la mide mediante un haz de cabello, que tiene la propiedad de alargarse o
contraerse de acuerdo a la cantidad de humedad presente en la atmósfera.
Todos estos movimientos son registrados en una gráfica, mediante un
sistema de palancas y una plumilla inscriptora.
EVAPORACION
La evaporación es el proceso por el cual las moléculas en estado líquido
(por ejemplo, el agua) se hacen gaseosas espontáneamente (ej.: vapor de agua).
Es lo opuesto a la condensación. Generalmente, la evaporación puede verse por
la desaparición gradual del líquido cuando se expone a un volumen significativo de
gas.
Por término medio, las moléculas no tienen bastante energía para
escaparse del líquido, porque de lo contrario el líquido se convertiría en vapor
rápidamente. Cuando las moléculas chocan, se transfieren la energía de una a
otra en grados variantes según el modo en que chocan.
METODOS DE OBSERVACION DE LA EVAPORACION
Se utiliza el evaporímetro que es una cubeta de hierro galvanizado sin
pintar, montado sobre una plataforma de madera que permite la libre circulación

24. 24

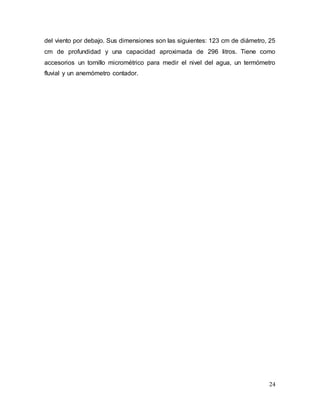

del viento por debajo. Sus dimensiones son las siguientes: 123 cm de diámetro, 25
cm de profundidad y una capacidad aproximada de 296 litros. Tiene como
accesorios un tornillo micrométrico para medir el nivel del agua, un termómetro
fluvial y un anemómetro contador.

25. 25
VISITA A ESTACION METEREOLOGIA.
Se concretó la visita a la Estación Meteorológica ubicada en la Estación de
Investigaciones Marinas de La Sallé en Punta de Piedras, logrando contacto con
uno de sus representantes quien amablemente nos guio hasta el Centro de
Equipos de Medición, donde además del enfoque físico de cada uno de ellos, nos
explicó su uso habitual y su función.
Se pudo observar que los equipos son de características fuertes para poder
resistir las condiciones de intemperie y cercanía a la costa a la cual están
sometidos.
Por otro lado se pudo observar que hay equipos semi desmantelados por la
falta de repuestos que INAMEH o el Ministerio del Ambiente no han podido
suministrar.
Es importante resaltar que el Instituto cuenta con Dos Estaciones
Meteorológicas, una Analógica y una Automatizada. Y según la información
recibida, del resultado de ambas se efectúa una comparación y un promedio.

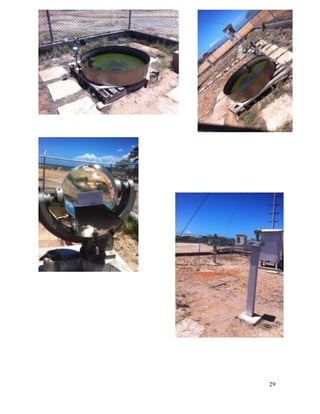

Se observaron los siguientes equipos:
.- Pluviómetro.
.- Actinógrafo.
.- Heliógrafo.
.- Anemómetro.
.- Evaporímetro.
.- Barómetro.
.- Barógrafo.

26. 26

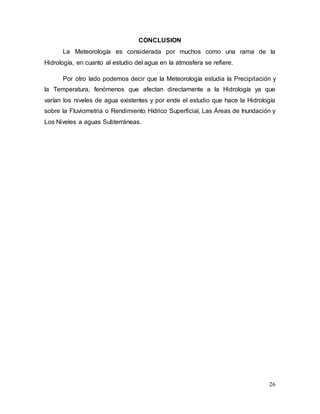

CONCLUSION
La Meteorología es considerada por muchos como una rama de la
Hidrología, en cuanto al estudio del agua en la atmosfera se refiere.
Por otro lado podemos decir que la Meteorología estudia la Precipitación y
la Temperatura, fenómenos que afectan directamente a la Hidrología ya que
varían los niveles de agua existentes y por ende el estudio que hace la Hidrología
sobre la Fluviometria o Rendimiento Hídrico Superficial, Las Áreas de Inundación y
Los Niveles a aguas Subterráneas.

27. 27
BIBLIOGRAFIA
Ilukewitsch, A. (2006). Puesta en funcionamiento de una estación meteorológica
automatizada y diseño de la interfaz gráfica de monitoreo. Para optar al
título de Ingeniero electrónico, Universidad Simón Bolívar, Caracas

28. 28
ANEXOS

29. 29

30. 30
