Expositor: Luque, Griselda / Reunión de Trabajo sobre SAT Modelo Comunitario 03/03/2011

1. DIRECCIÓN DE GEOLOGÍA AMBIENTAL Y RIESGO GEOLÓGICO
PELIGROS GEOLÓGICOS
Y ZONAS CRÍTICAS EN EL PERÚ
Marzo - 2011
Ing. Griselda Luque P.

2. TEMARIO
1. PELIGROS GEOLÓGICOS EN EL PERÚ
2. ZONAS CRÍTICAS EN EL PERÚ
3. MAPA DE SUSCEPTIBILIDAD
4. ZONAS AFECTADAS POR PELIGROS GEOLOGICOS
5. COMENTARIOS FINALES

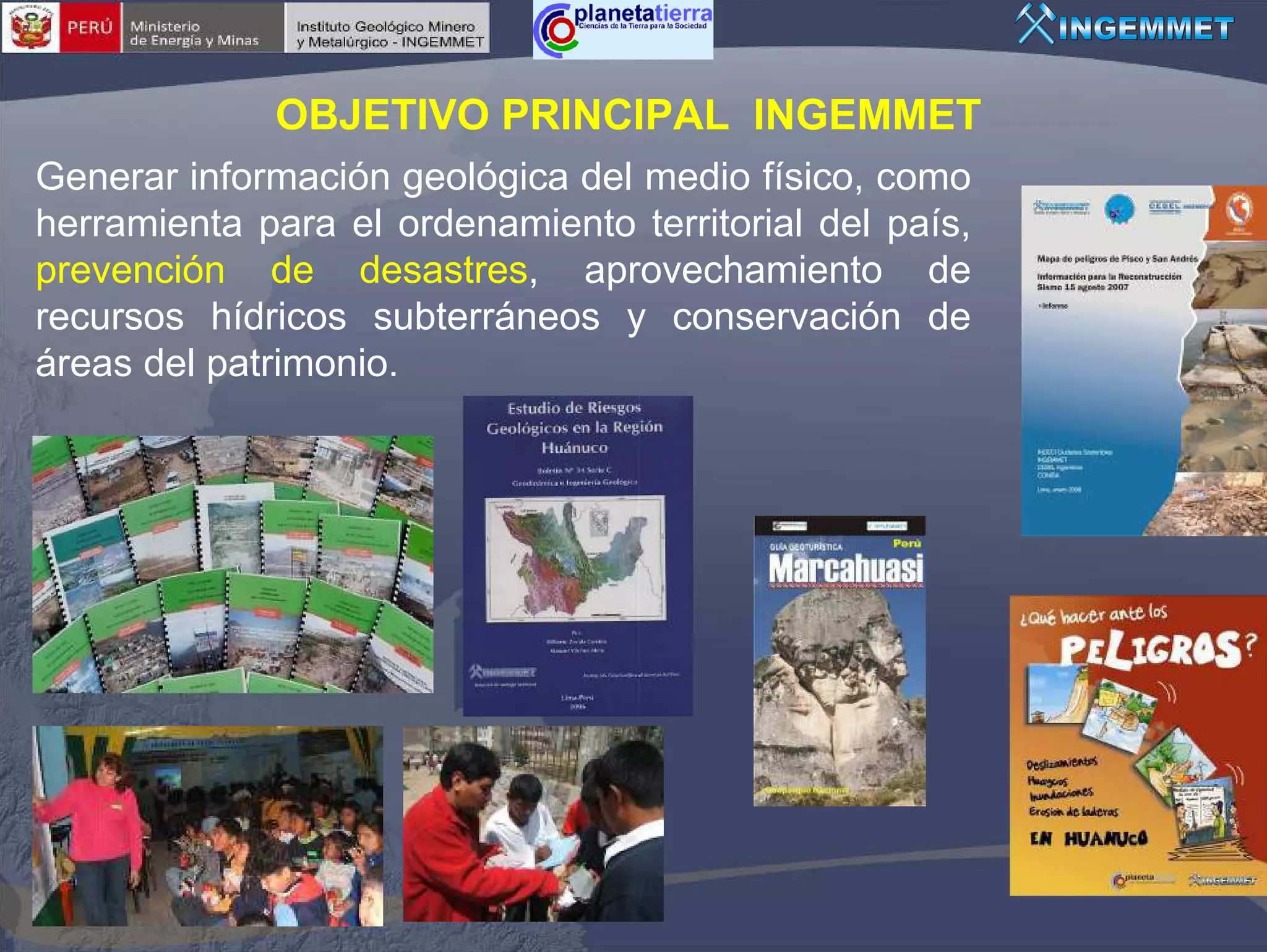

3. OBJETIVO PRINCIPAL INGEMMET
Generar información geológica del medio físico, como
herramienta para el ordenamiento territorial del país,
prevención de desastres, aprovechamiento de
recursos hídricos subterráneos y conservación de
áreas del patrimonio.

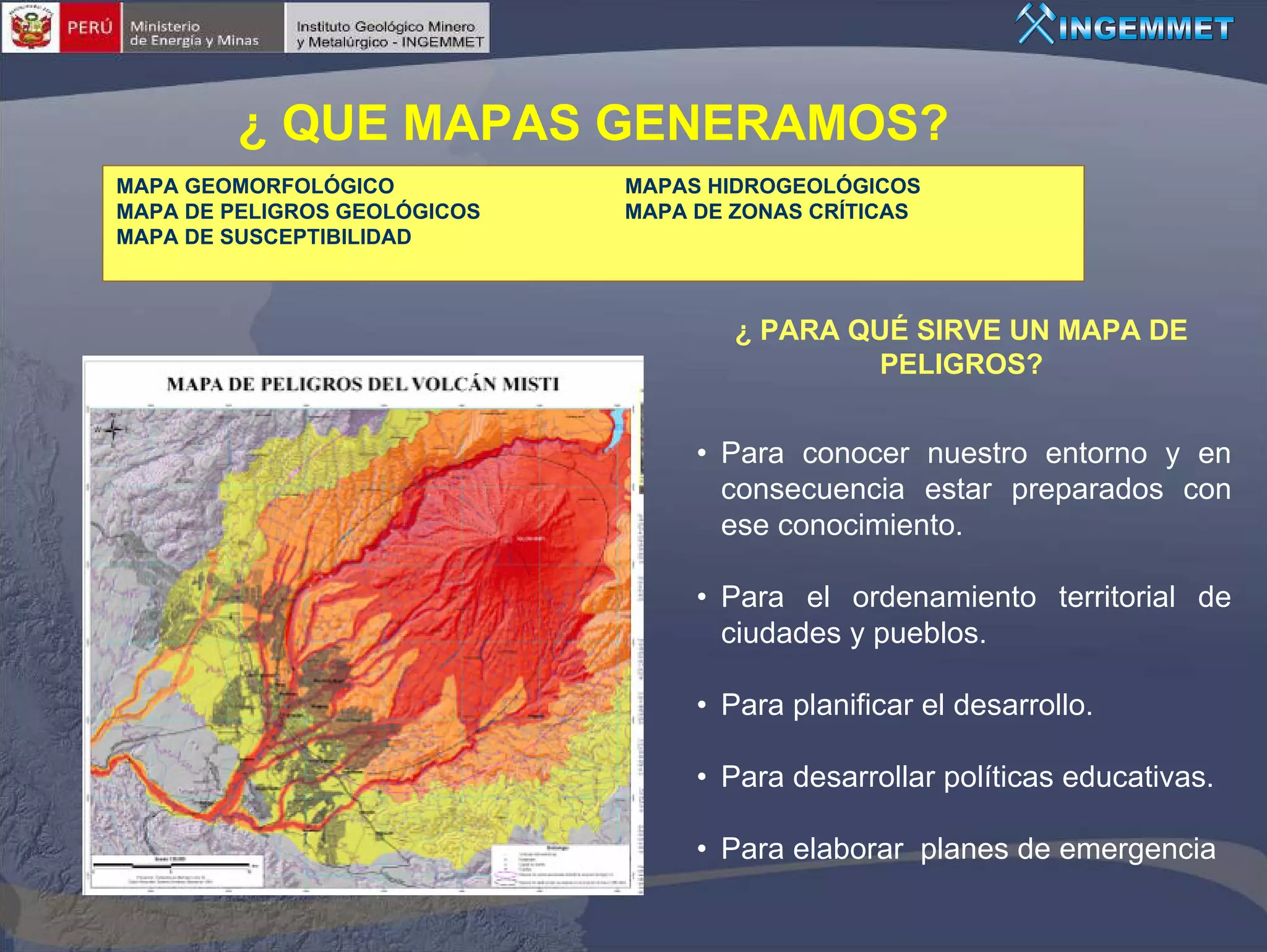

4. ¿ QUE MAPAS GENERAMOS?
MAPA GEOMORFOLÓGICO MAPAS HIDROGEOLÓGICOS
MAPA DE PELIGROS GEOLÓGICOS MAPA DE ZONAS CRÍTICAS
MAPA DE SUSCEPTIBILIDAD
¿ PARA QUÉ SIRVE UN MAPA DE
PELIGROS?
• Para conocer nuestro entorno y en
consecuencia estar preparados con
ese conocimiento.
• Para el ordenamiento territorial de
ciudades y pueblos.
• Para planificar el desarrollo.
• Para desarrollar políticas educativas.
• Para elaborar planes de emergencia

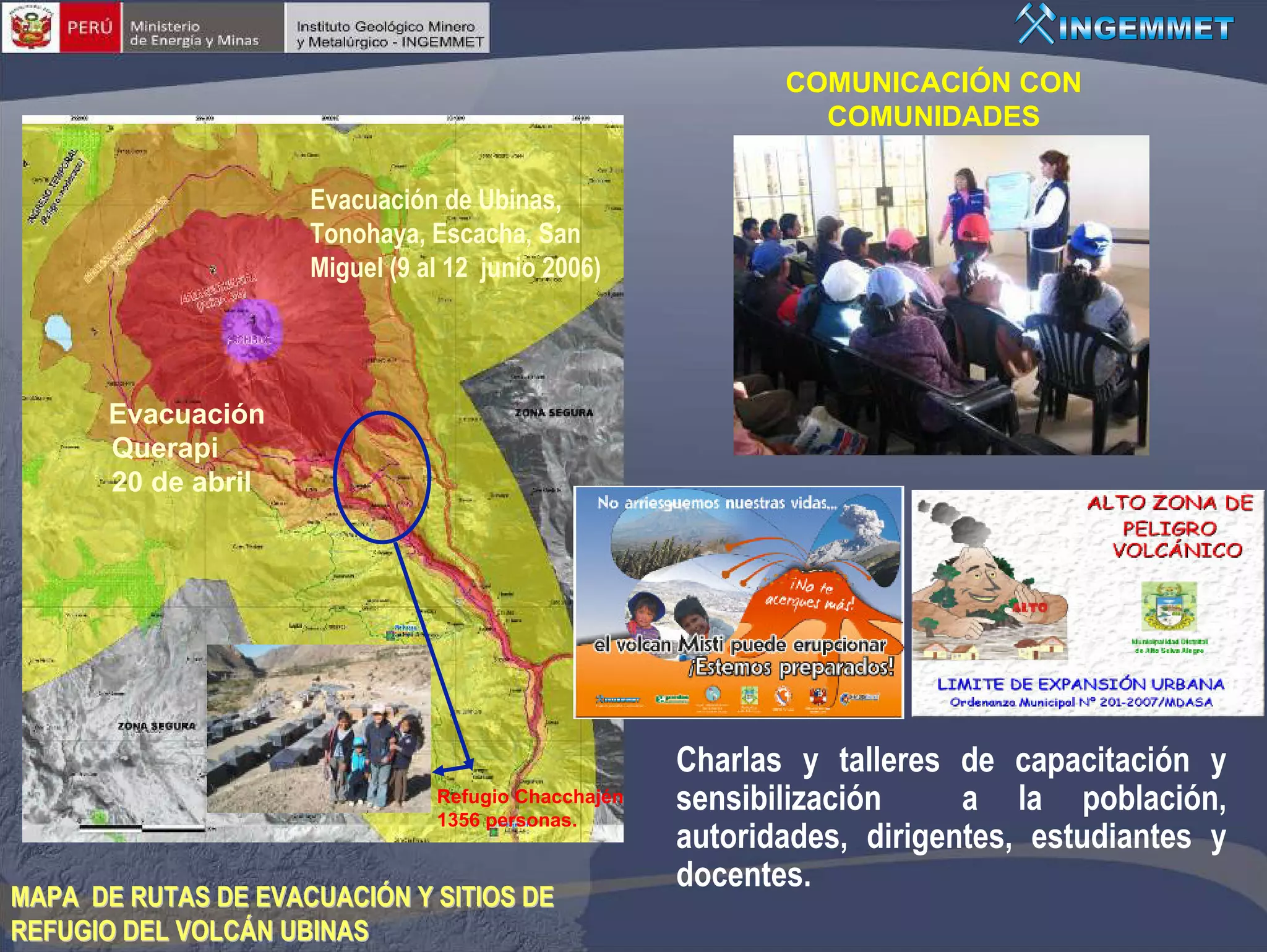

5. COMUNICACIÓN CON
COMUNIDADES
Evacuación de Ubinas,
Tonohaya, Escacha, San
Miguel (9 al 12 junio 2006)
Evacuación
Querapi
20 de abril
Charlas y talleres de capacitación y
Refugio Chacchajén
1356 personas.
sensibilización a la población,
autoridades, dirigentes, estudiantes y
docentes.
MAPA DE RUTAS DE EVACUACIÓN Y SITIOS DE
REFUGIO DEL VOLCÁN UBINAS

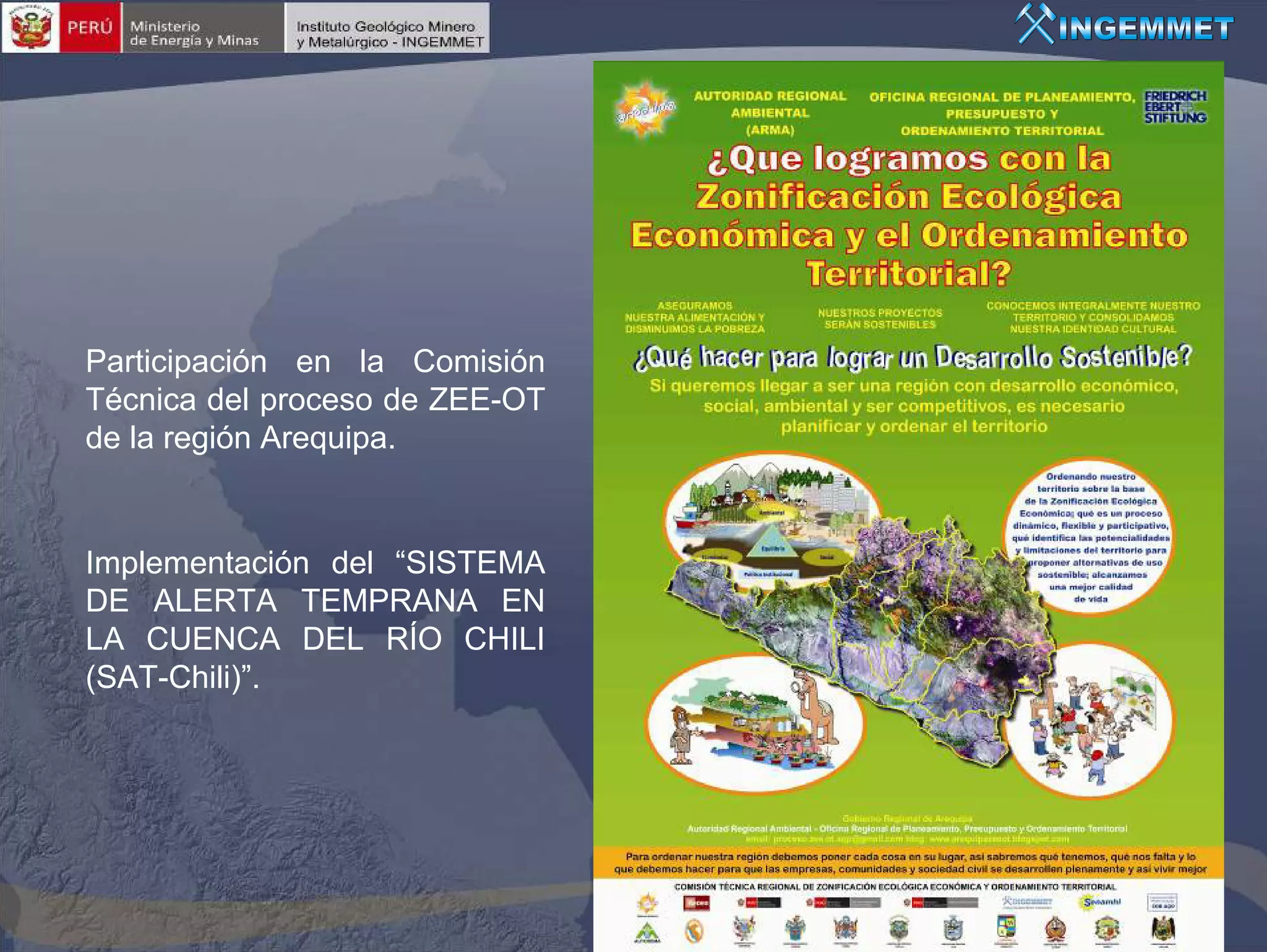

6. Participación en la Comisión
Técnica del proceso de ZEE-OT
de la región Arequipa.
Implementación del “SISTEMA
DE ALERTA TEMPRANA EN
LA CUENCA DEL RÍO CHILI
(SAT-Chili)”.

8. PROYECTOS
2000-2004
2005
2006
2007
Franja 4
2008
Franja 3
2009
Franja 2
Franja 1
Proyectos 2000 - 2004

9. ESTUDIOS DE RIESGOS GEOLÓGICOS POR FRANJAS
2000 - 2004
ESTUDIOS REGIONALES DE RIESGOS GEOLÓGICOS

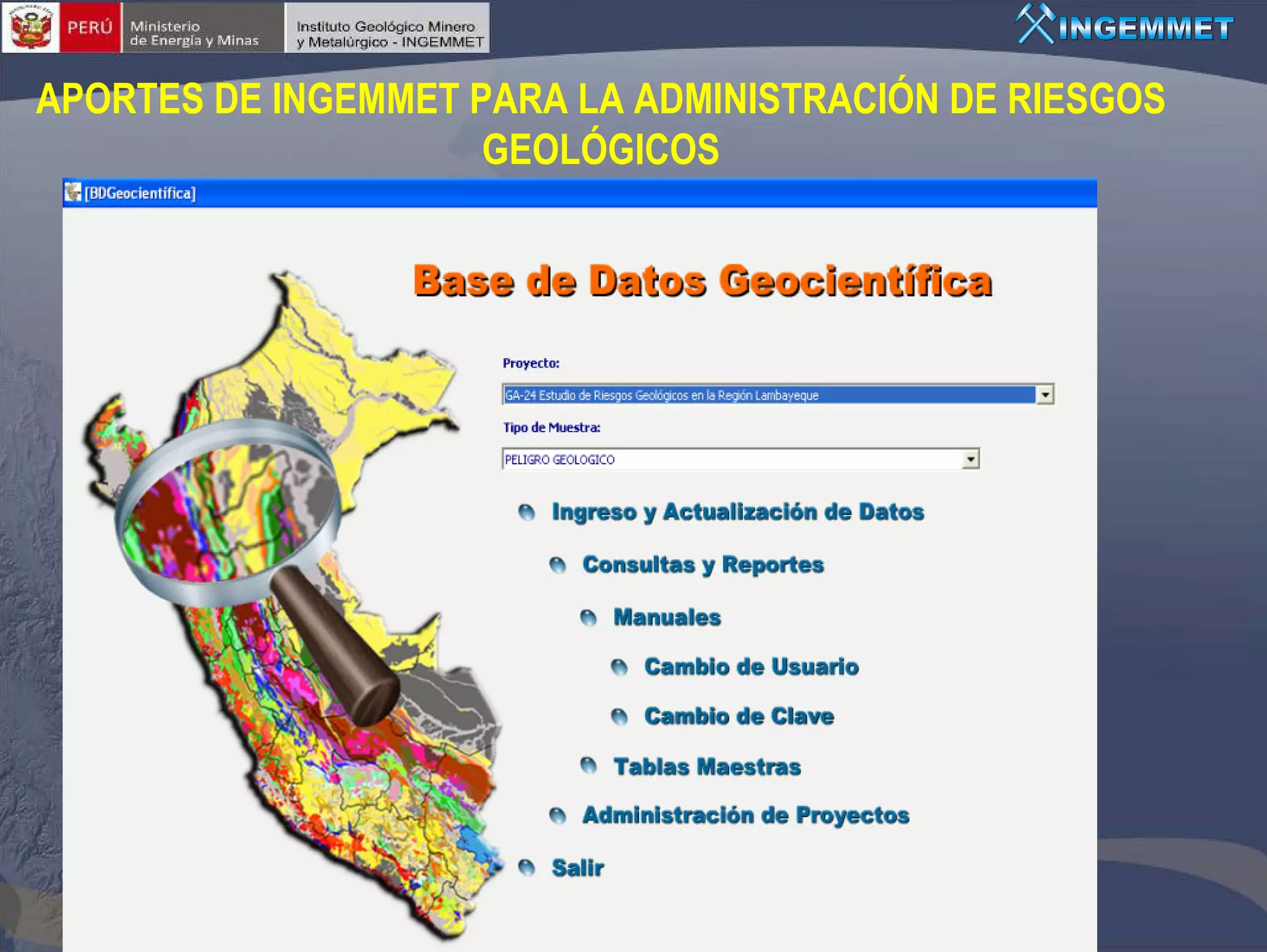

10. APORTES DE INGEMMET PARA LA ADMINISTRACIÓN DE RIESGOS
GEOLÓGICOS

11. DESASTRES POR PELIGROS GEOLÓGICOS EN PERU
Inundaciones
y huaycos
Movimientos en masa
Actividad
volcánica
Sismos

12. Inventario Nacional de
Peligros Geológicos
Inundación ende detritos). Tambo
Huayco (flujo el Valle del R. Pativilca
de Viso
Caída de rocas (Lima)
Erosión de laderas. Ancash
Huayco (flujo de
detritos). Río Checras
Versión 2010
Derrumbe de fluvial La Libertad),
Buldibuyo (Pataz,
Erosión Curquish (Ancash)
Río Huarmey

13. Tipos de peligros geológicos
Departamento Erosión de Erosión Movimiento Erosión Población
Caída Deslizamiento Flujo Inundación Reptación Arenamiento Hundimiento Vuelco Total
ladera fluvial complejo marina beneficiada
Total 6888 5703 6034 2651 1858 1641 1329 586 223 60 46 318 27337 1280213,32
Amazonas 271 456 401 48 29 92 114 28 - 22 - - 1461 39249,13
Áncash 528 450 506 482 111 12 166 57 19 - 5 1 2337 35914,41
Apurímac 218 90 89 41 23 13 18 15 - 1 - - 508 20895,79
Arequipa 589 259 670 252 87 65 75 66 29 2 11 - 2105 63345,39
Ayacucho 181 129 246 174 47 52 20 23 - 1 1 - 874 43814,8
Cajamarca 448 763 363 221 66 11 173 35 - 4 2 - 2086 33317,54
Cusco 299 276 132 134 89 53 83 56 1 7 1 - 1131 71986,5
Huancavelica 588 133 222 141 57 19 70 57 - 4 5 - 1296 22131,47
Huánuco 245 300 213 175 102 42 48 18 - - 2 - 1145 36848,85
Ica 34 1 65 10 31 38 - 5 2 - - 186 21327,83
Junín 474 149 170 103 118 56 95 39 - 2 8 - 1214 44197,23
La Libertad 164 110 389 66 25 29 54 43 36 1 - 5 922 25499,9
Lambayeque 141 106 327 117 36 104 38 7 59 - - 5 940 14231,3
Lima 1.453 333 929 326 289 147 233 23 46 9 9 3 3800 34801,59
Loreto 7 2 - - 174 301 - - - - - 301 785 368851,95
Madre de Dios 22 1 22 - 29 29 7 - - - - - 110 85300,54
Moquegua 62 23 96 8 19 6 8 3 1 - - - 226 15733,97
Pasco 198 56 114 20 82 28 17 26 - 1 - - 542 25319,59
Piura 206 174 323 176 53 55 24 12 15 - - 3 1041 35892,49
Prov. Const. del Callao 12 - 4 1 4 5 - - 9 1 - - 36 146,98
Puno 242 68 177 44 154 49 27 42 1 2 2 - 808 66997,12
San Martín 383 1.741 472 63 55 235 35 34 - 1 - - 3019 51253,31
Tacna 29 10 18 7 5 1 10 2 2 - - - 84 16075,89
Tumbes 25 17 70 29 21 29 10 - - - - - 201 4669,2
Ucayali 69 56 16 13 152 170 4 - - - - - 480 102410,55
Fuente: Instituto Geológico Minero y Metalúrgico, 2003-2009.

14. CUENCA DEL RÍO RIMAC (Chosica-Matucana)

15. CUENCA DEL RÍO JEQUETEPEQUE
Km 140
Km 129+200
Km 96
128+233 Qda. Tabacal

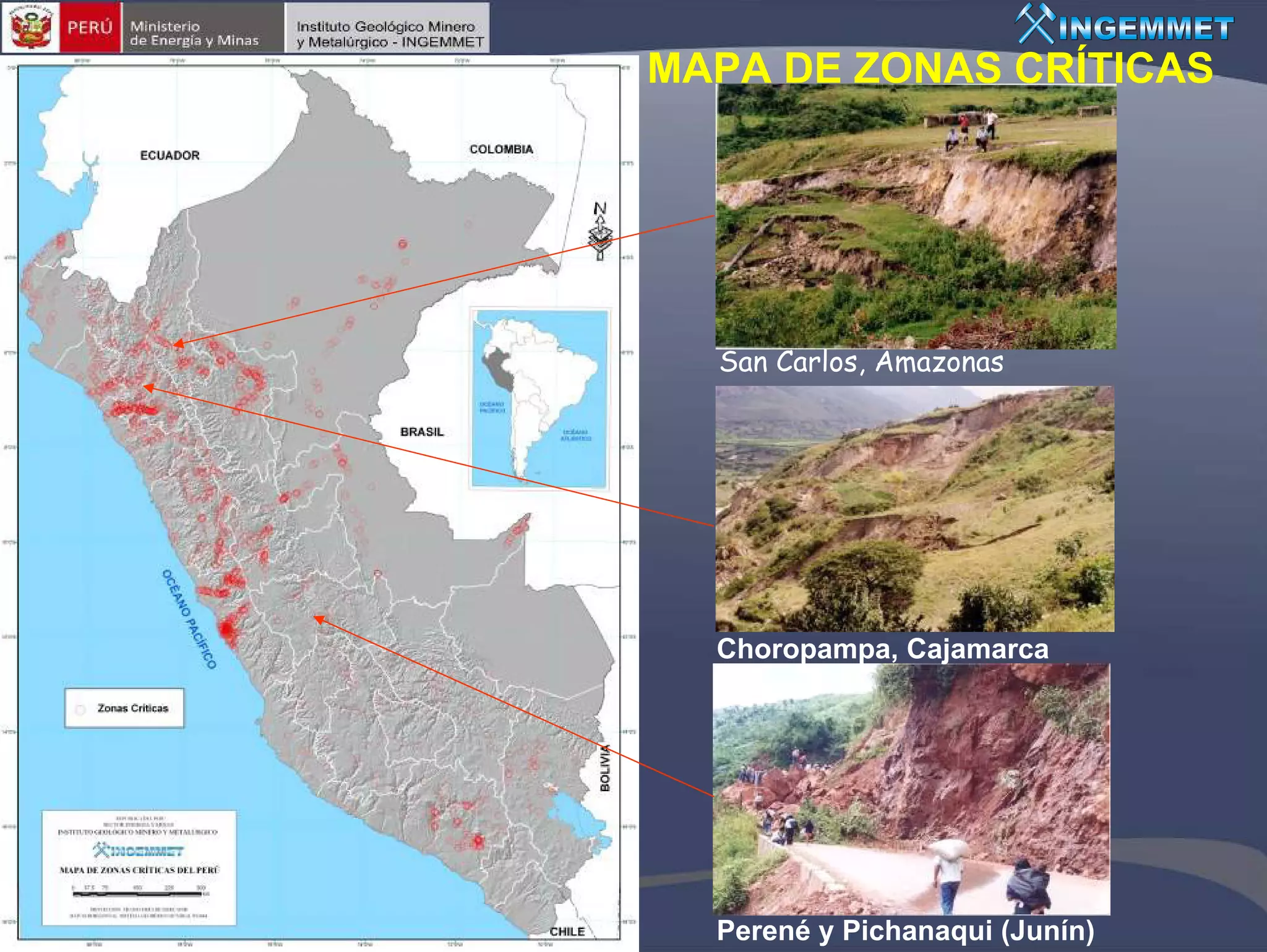

16. MAPA DE ZONAS CRÍTICAS
San Carlos, Amazonas
Choropampa, Cajamarca
Perené y Pichanaqui (Junín)

17. CAJAMARCA
Identificación de zonas críticas por
peligros geológicos e hidrológicos
utilizando información de campo y
gabinete.
Se han reconocido 171 ZONAS CRÍTICAS:
CHOTA: 14
SANTA CRUZ: 8
SAN MIGUEL: 14
CONTUMAZÁ: 31
SAN PABLO: 6
CAJAMARCA: 26
CELENDÍN: 6
CAJABAMBA: 5
SAN MARCOS: 7
BAMBAMARCA: 4
CUTERVO: 16
JAÉN: 24
SAN IGNACIO: 10

18. C
A
Rodeopa
mpa
Valle del
Río de
Valle del Sócota
Río
Deslizamientos en el sector de Choropampa, Conchán
Magdalena, Cajamarca. reactivaciones que
afectan tramo de carretera y avance afectaría Deslizamientos y derrumbes en el sector
viviendas. de Rodeopampa (Anguía)
Sector de El Infiernillo, tramo de carretera Cutervo-Chiple-Jaén, afectada periódicamente por
derrumbes

19. Derrumbe-flujo en el sector de La Púcara (Tacabamba)

20. HUANUCO
Huacrachuco
60 zonas críticas por
peligros geológicos y
geohidrológicos:
Aucayacu Ambo: 13
Huacaybamba
Dos de Mayo y
Huacaybamba: 5
Tingo María
Huamalíes: 3
Huánuco: 22
Codo del Pozuzo
Lauricocha: 6
Acomayo
La Unión Leoncio Prado: 5
Huánuco
Marañón: 6
Queropalca Ambo
San Rafael

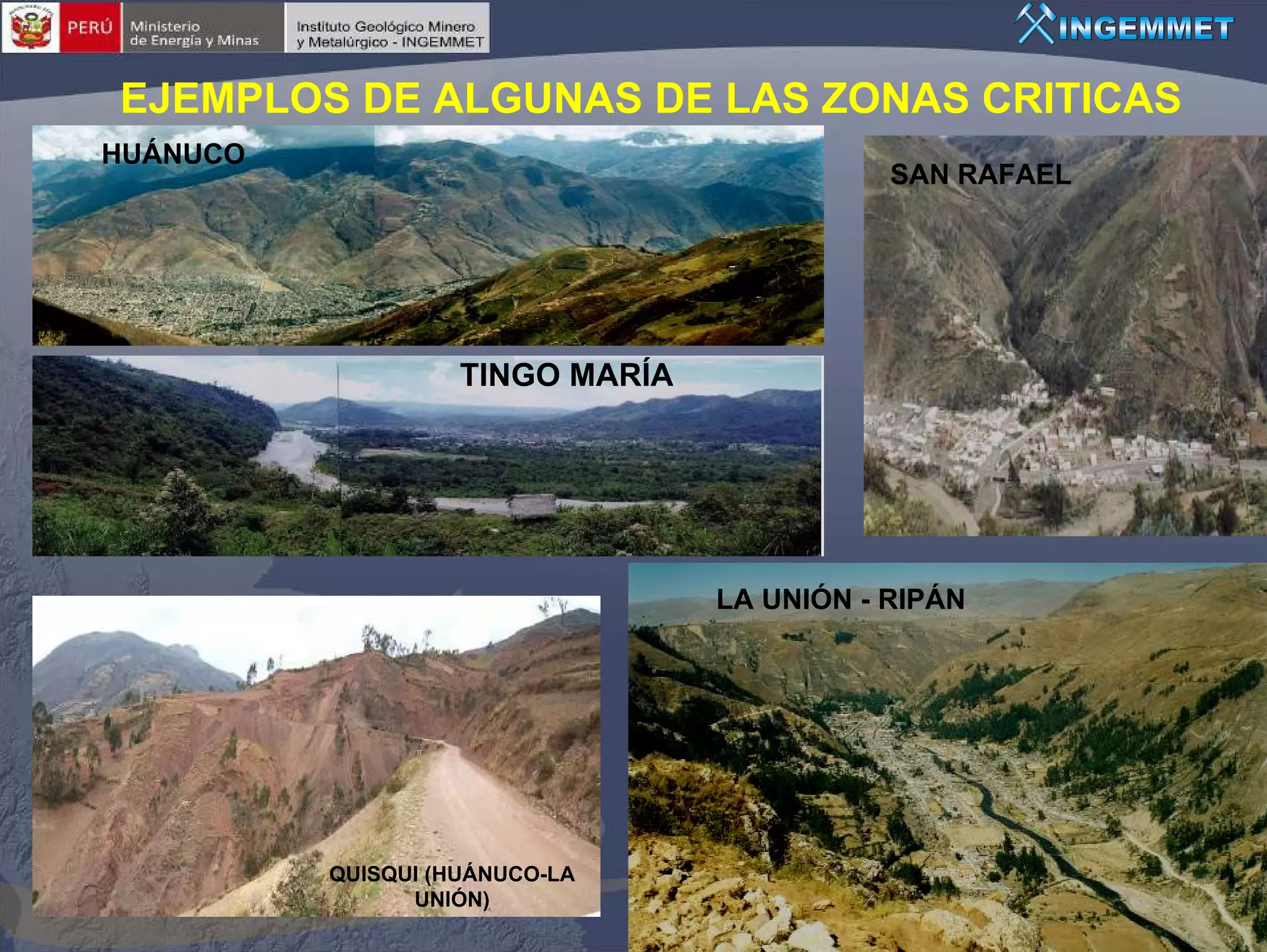

21. EJEMPLOS DE ALGUNAS DE LAS ZONAS CRITICAS
HUÁNUCO
SAN RAFAEL
TINGO MARÍA
LA UNIÓN - RIPÁN
QUISQUI (HUÁNUCO-LA
UNIÓN)

22. EJEMPLOS DE ALGUNAS DE LAS ZONAS CRITICAS
LAS VEGAS (TINGO MARÍA-
AGUAYTÍA)
HUACRACHUCO
QUEROPALCA

23. 16 zonas críticas por
peligros geológicos y
geohidrológicos:
Cangallo: 3
Huamanga: 3
Huanta: 1
Lucanas: 5
Parinacochas: 2
Paucar del Sara: 1
Vilcashuaman: 1

24. Huayco excepcional en la qd.a
Deslizamiento de Janahuayco, (Coracora).
Charpa, el relave afectó al pueblo e
instalaciones del antiguo asiento
minero La Capitana.
Deslizamiento de Chaquihuaicco, sector Chantane, km Erosión intensa de laderas en
89+800 carretera Chaviña-Coracora. materiales volcánicos, tobas, frente a
la localidad de Pausa.

25. JUNIN
20 zonas críticas por
peligros geológicos y
geohidrológicos:
Concepción.: 6
Chanchamayo: 6
Huancayo: 3
Satipo: 2
Tarma: 1
Yauli: 2

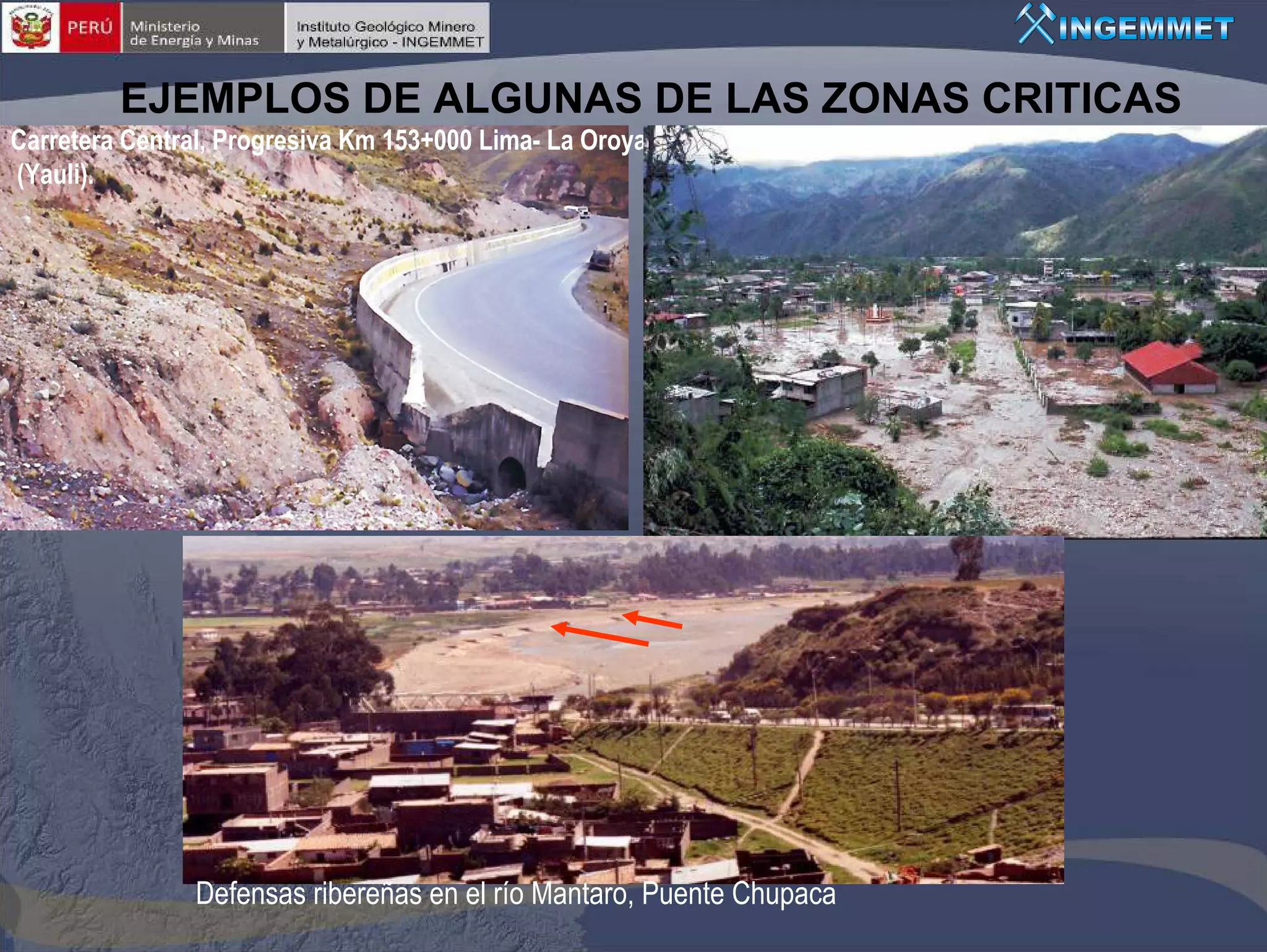

26. EJEMPLOS DE ALGUNAS DE LAS ZONAS CRITICAS
Carretera Central, Progresiva Km 153+000 Lima- La Oroya
(Yauli).
Defensas ribereñas en el río Mantaro, Puente Chupaca

27. HUANCAVELICA
09 zonas críticas por
peligros geológicos y
geohidrológicos:
Andabamba: 1
Ayahuanco: 1
Colcabamba: 2
Marcas: 1
Pomacocha: 1
Huayacundo Arma: 1
Ticapro: 1
Chincho: 1

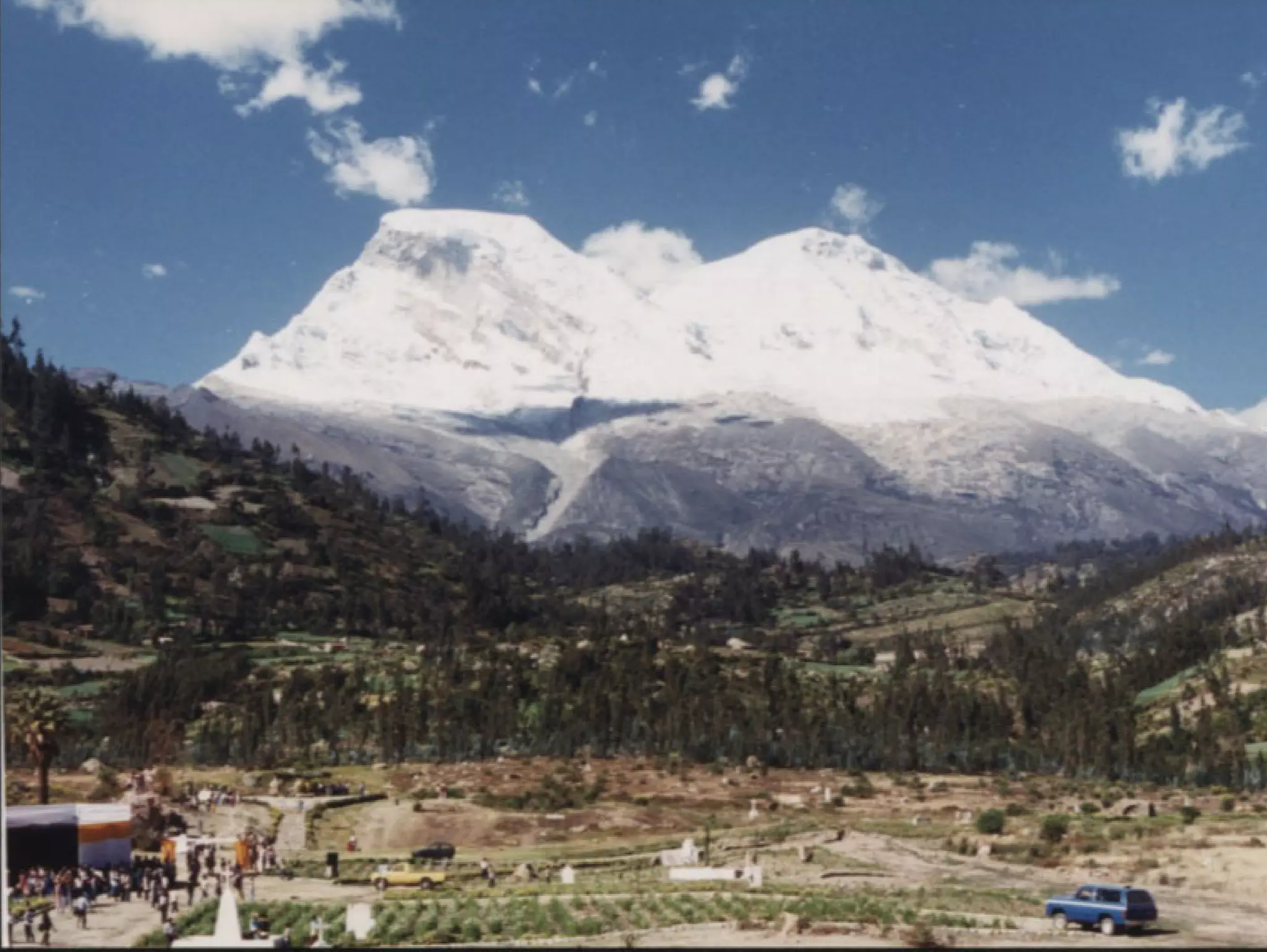

28. DETALLE DEL MAPA, UBICANDO AL HUASCARAN
Uno de los episodios mas desastrosos en nuestro país

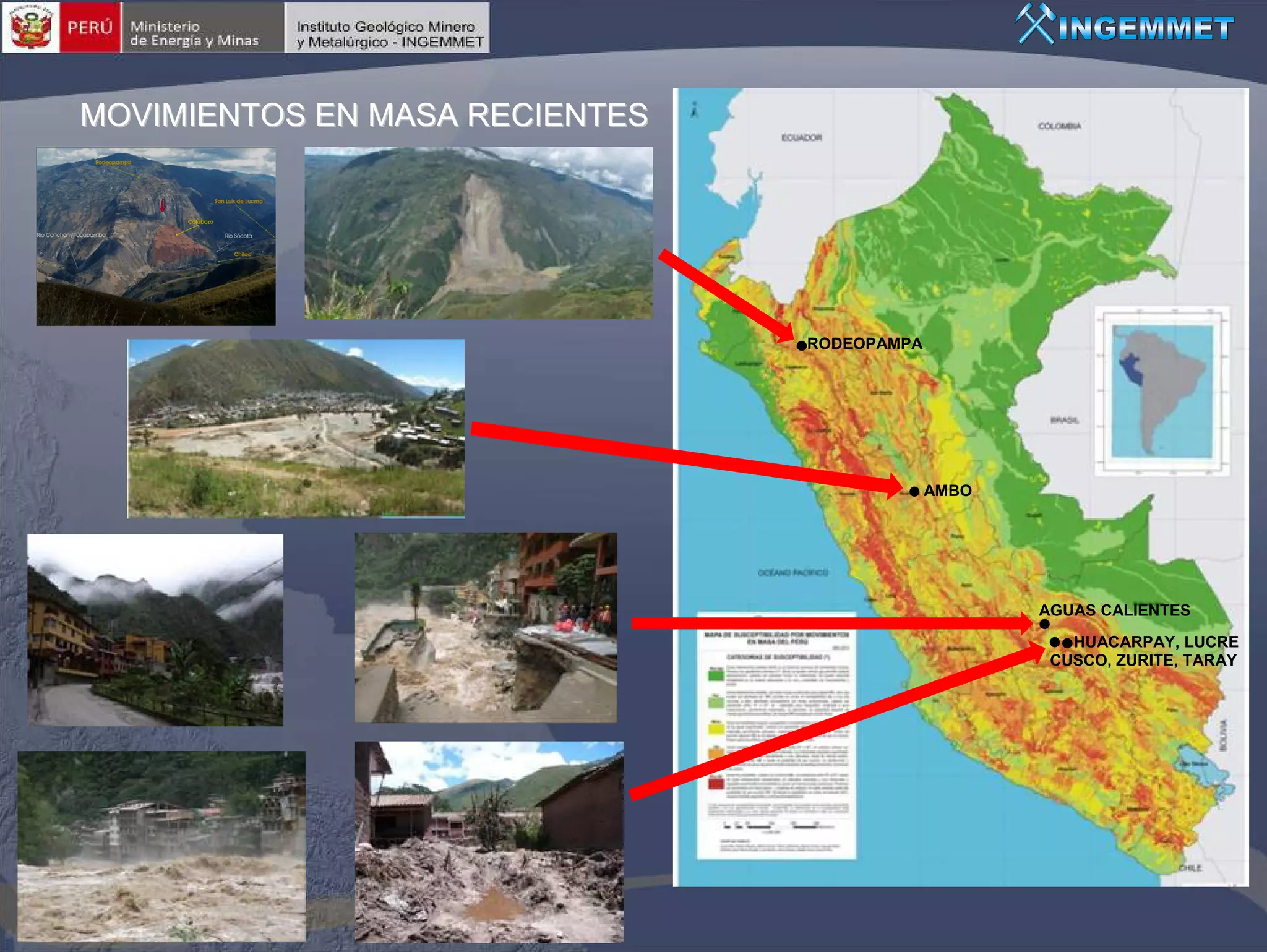

29. MOVIMIENTOS EN MASA RECIENTES
RODEOPAMPA
AMBO
AGUAS CALIENTES
HUACARPAY, LUCRE
CUSCO, ZURITE, TARAY

30. ZONIFICACIÓN ECOLÓGICA ECONÓMICA
ORDENAMIENTO TERRITORIAL
MAPA DE SUSCEPTIBILIDAD

31. • BASE PARA GESTIÓN DE RIESGO GEOLÓGICO (INFORMACIÓN
REMITIDA A INDECI )
• BASE PARA LOS MAPAS DE VULNERABILIDAD FÍSICA (prox elaboracion:
MINAM)
• PLANIFICACIÓN Y TOMA DE DECISIONES para inversión pública (remitido a
MTC)
• MONITOREO DE DESLIZAMIENTOS EN TIEMPO REAL (trabajo conjunto con
SENAMHI)
INEI Censo 2007

32. ESTUDIOS EN LAS FASES DE VIABILIDAD Y PRE
FACTIBILIDAD DE OBRAS DE INFRAESTRUCTURA
LA CARRETERA INTEROCEÁNICA
Permite contemplar los sectores donde se deberán realizar estudios
específicos y efectuar un monitoreo constante para prevenir la
generación de MM que afecten esta vía

33. ZONAS AFECTADAS POR PELIGROS GEOLÓGICOS Y GEOHIDROLÓGICOS
REGIÓN TIPO DE PROCESO ZONA AFECTADA
Derrumbes Carretera Central: km 68- Cº Cariñito (17 de febrero de
2009) / km 64 /km 67,5 / km 71 (Puente Collana) / km 51 /
km 54 / km 64/ km 72 / km 73 /km 74 / km 103 sector de
Chicla.
Carretera vecinales que une Canta-Pariamarca-Carhua-
Lachaqui.
Carretera Churín-Oyon, sector Pachotingo.
Flujo de detritos (huayco) km 89 (Qda. Tamboraque, San Mateo).
Quebrada San Pedro de Pedregal – Chosica.
Lima Km 75 y 95 carretera Lima-Canta
Carretera Canta-Obrajillo-San Miguel-Huaco-Acochaca.
Carretera Canta-Huamantanga.
Canta, sector la Biblioteca a 6 km de la carretera principal.
Carretera Canta-Arahuay.
Km 56 de la carretera Cieneguilla-Antioquía.
Huaral (50 km de carretera interrumpidas por huaycos).
Inundación fluvial Ampliación Alfredo Villa – desembocadura del río Chillón.
Sta. Rosa de Quives - Pte. Trapiche (Río chillón).

34. Carretera central obstruida por derrumbes
Santa Rosa de Quives, puente Trapiche

35. REGIÓN TIPO DE PROCESO ZONA AFECTADA
Carretera Tarma – La Merced, sectores de Carpapata
Flujo de detritos (Huayco)
Junín Carretera Jauja-Tarma, sectores Tingo Pacha a la altura
del km 17 y Yanamarca.
Carretera que une los poblados de Canta, Chavín, San
Marcos y Huari.
Derrumbes
Carretera Chuquicara-Quiroz-Tauca-Cabana, en el sector
Ancash Chuquicara-Ancos (derrumbes y erosión de la plataforma)
Flujo de detritos (Huayco) Carretera Sihuas-Huacrachuco, sectores de Suchinan,
Chucaramate,Cajabamba.
Erosión fluvial Puente Jera – Moyobamba.
Carretera Juanjui-Tocache, sector Bambamarca-Buenos
Flujo de detritos (Huayco)
Aires.
San Martín Río Huallabamba, sector Nuevo Dos de Mayo, Dist.
Huicungo, Prov. Mariscal Cáceres.
Inundación fluvial
Río Shenakueche, localidades de Nuevo Chimbote y
Mirasol, Dist. Pachiza, Prov. Mariscal Cáceres
Carretera Buenos Aires-Huancabamba, sectores de El
Piura Derrumbe-flujos de detritos
Tambo, El Chorro y La Mira.
Carretera Sausococha-Coremar, sector Púcara.
Derrumbe-flujos de detritos km 55 de la ruta nacional Salaverry – Shirán – Dv. Otuzco-
Huamachuco.
La Libertad Flujo de detritos (Huayco) 6 flujos en Tayabamba.
Inundación fluvial Desbordes del río Chicama.
Flujo de detritos (huayco) Tramo de carretera Cartávio-Trujillo, río Chicama.

36. REGIÓN TIPO DE PROCESO ZONA AFECTADA
Carretera Ciudad de Díos-Cajamarca:
Flujo de detritos (Huayco) Quebrada Tabacal, distrito de Chilete.
km 93
Cajamarca
Carretera Ciudad de Dios-Cajamarca:
Derrumbes km 96 / km 130 / 140 / km 124 / km 143 / km146 (Distrito
de San Juan)
km 180 de la ruta nacional Izcuchaca - Dv. Mullampa
Derrumbes y Flujos de Chilca – Huancayo.
Ayacucho
detritos (huaycos) km 296 de la ruta Huancavelica - Izcuchaca – Huanta.
Carretera Oxapampa-Pozuzo, sectores de El Tingo,
Derrumbes
Pasco Purumayo, Monopata y Alacran.
Flujo de detritos (Huayco) Carretera Paucartambo-Oxapampa, sector quebrada Tres
Aguas.
Puno Flujo de tierra Sector de Winchumayo
Cusco Flujos Sector de Carrizales, Dist. Ollantaytambo.
Inundación fluvial y Tingo María
Huánuco
erosión fluvial Puente ambo
Ucayali Erosión fluvial Carretera Tingo Maria-Ucayali, sector puente Guacamayo.
Km 48, carretera Wawico-Sarameriza, sector Tuyunsa.
Amazonas Derrumbes Km 138, carretera Durán - Mesones Muro – Urakusa -
Puente de Carretera, sector Michana.
Carretera Sachapite-Huancavelica.
Huancavelica Movimientos complejos

37. Yungay
Ranrahirca
Junio 1970 1932

39. COMENTARIOS FINALES
• Adquirir una cultura de PREVENCIÓN, mediante una educación
en todo nivel.
• En sectores donde la población esta ubicada en zonas de
peligros geológicos deben aprender a convivir con ellos, e
implementar medidas preventivas y/o de mitigación como los
SATMC .
• Mapas de susceptibilidad: indica las zonas donde se hace
necesario o conveniente de hacer estudios geológicos y
geotécnicos complementarios.
• Permitirá planificar de manera más acertada la ubicación de
asentamientos humanos y los planes de redistribución urbana a
nivel nacional.

40. “NO TODOS LOS PELIGROS CAUSAN
DESASTRES, LOS CAUSA LA
IMPROVISACIÓN”.
GRACIAS
Dirección de Geología Ambiental y
Riesgo Geológico - INGEMMET
www.ingemmet.gob.pe
Marzo - 2011
