Este documento contiene planos y notas técnicas para dos tipos de muros de contención: muro de corona con relleno horizontal y muro de pata con relleno inclinado. Incluye detalles de geometría, materiales, métodos de diseño, cargas, refuerzo y cantidades de obra para la construcción de los muros según las normas colombianas.

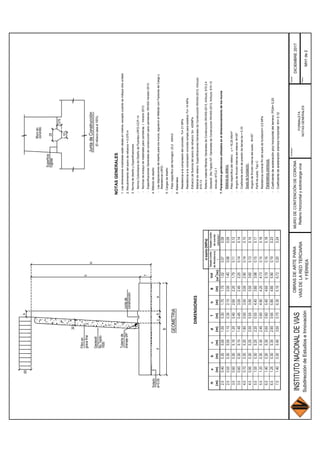

3. drenajeØ4"
Tuberíade
NoTejido
Geotextil
gravafina
Filtroen
T
h
H
dcba
B
b
GEOMETRIA
construcción
Juntade
e=0.05
Solado
.60
1600
.30
rugosa
Superficie
.075
.20
.10
concreto
Muroen
JuntadeConstrucción
(Elrefuerzopasaal100%)
INSTITUTONACIONALDEVIAS
SubdireccióndeEstudioseInnovación
Plano:
Fecha:Contiene:
OBRASDEARTEPARA
VIASDELAREDTERCIARIA
YFÉRREA
MURODECONTENCIÓNDECORONA
RellenoHorizontalysobrecargavivaFORMALETA
NOTASGENERALES
DICIEMBRE2017
MH1de2
NOTASGENERALES
1.Lasdimensionesmostradasestándadasenmetros,exceptocuandoseindiqueotraunidad.
2.Recubrimientodelaceroderefuerzo=0.075m
3.NormadediseñoyEspecificaciones
-NormaColombianadeDiseñodePuentes-LRFD-CCP-14
-Normasdeensayodematerialesparacarreteras.I.Versión2013
-EspecificacionesGeneralesdeconstrucciónparacarreteras-INVIASVersión2013.
4.Métododediseño
-Lasdisposicionesdediseñoparalosmuros,siguieronelMétodoconFactoresdeCargay
Resistencia-LRFD.
5.Cargasdediseño
-Pesoespecíficodelhormigón:23,2kN/m3
6.Materiales
-Resistenciaalacompresióndelconcreto:f'c=21MPa
-Resistenciaalacompresiónconcretosimpleparasolados:f'c=14MPa
-Esfuerzodefluenciadelaceroderefuerzo:fy=420MPa
-Materialderelleno:EspecificacionesGeneralesdeConstrucciónINVIAS-2013,Artículo:
610-13
-Rellenomaterialfiltrante:GeneralesdeConstrucciónINVIAS-2013,Artículo:610.2.4
-Geotextil(NoTejido)NT:GeneralesdeConstrucciónINVIAS-2013,Artículo:610-13
Artículo:673.2.1
7.
Materialderelleno:
-Pesoespecíficodelrelleno:γ=19,25kN/m³
-Angulodefriccióninternadelrelleno:Φ=30°
-Coeficienteactivodepresióndetierraska=0.33
Suelodefundación:
-Angulodefriccióninternadelsuelo:Φ=30°
-Perfildesuelo:TipoC
-ResistencianominalRndelsuelodefundación=0,5MPa
Parámetrossísmicos:
-Coeficientedeaceleraciónpicohorizontaldelterreno:PGA=0,20
-Coeficientedeaceleraciónsísmicahorizontal:kh=0.12

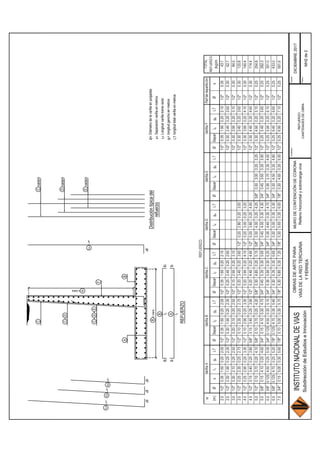

4. C
l3
D
l4
E
l5
F
l6
g3
g4
g5
g6
Ccada/s
Dcada/s
Ecada/s
B
l2
g2g2
A
l1
g1g1
REFUERZO
C
C+D
C+D+E
Rc./cara
AB
Rc./cara
F
Distribucióntípicadel
refuerzo
Ø=Diámetrodelavarillaenpulgadas
s=Separaciónvarillaenmetros
l1=Longitudvarillatramorecto
g1=longitudganchoenmetros
LTlongitudtotalvarillaenmetros
INSTITUTONACIONALDEVIAS
SubdireccióndeEstudioseInnovación
Plano:
Fecha:Contiene:
OBRASDEARTEPARA
VIASDELAREDTERCIARIA
YFÉRREA
MURODECONTENCIÓNDECORONA
RellenoHorizontalysobrecargavivaREFUERZO
CANTIDADESDEOBRA
DICIEMBRE2017
MH2de2

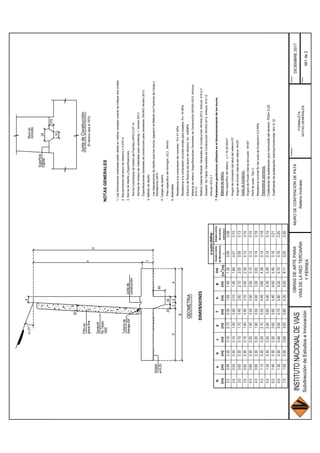

5. drenajeØ4"
Tuberíade
NoTejido
Geotextil
gravafina
Filtroen
T
h
H
dcba
B
b
GEOMETRIA
construcción
Juntade
e=0.05
Solado
1600
.30
a=21°
.20.40
.60
rugosa
Superficie
.075
.20
.10
concreto
Muroen
JuntadeConstrucción
(Elrefuerzopasaal100%)
INSTITUTONACIONALDEVIAS
SubdireccióndeEstudioseInnovación
Plano:
Fecha:Contiene:
OBRASDEARTEPARA
VIASDELAREDTERCIARIA
YFÉRREA
MURODECONTENCIÓNDEPATA
RellenoInclinadoFORMALETA
NOTASGENERALES
DICIEMBRE2017
MI1de2
NOTASGENERALES
1.Lasdimensionesmostradasestándadasenmetros,exceptocuandoseindiqueotraunidad.
2.Recubrimientodelaceroderefuerzo=0.075m
3.NormadediseñoyEspecificaciones
-NormaColombianadeDiseñodePuentes-LRFD-CCP-14
-Normasdeensayodematerialesparacarreteras.I.Versión2013
-EspecificacionesGeneralesdeconstrucciónparacarreteras-INVIASVersión2013.
4.Métododediseño
-Lasdisposicionesdediseñoparalosmuros,siguieronelMétodoconFactoresdeCargay
Resistencia-LRFD.
5.Cargasdediseño
-Pesoespecíficodelhormigón:23,2kN/m3
6.Materiales
-Resistenciaalacompresióndelconcreto:f'c=21MPa
-Resistenciaalacompresiónconcretosimpleparasolados:f'c=14MPa
-Esfuerzodefluenciadelaceroderefuerzo:fy=420MPa
-Materialderelleno:EspecificacionesGeneralesdeConstrucciónINVIAS-2013,Artículo:
610-13
-Rellenomaterialfiltrante:GeneralesdeConstrucciónINVIAS-2013,Artículo:610.2.4
-GeotextilNoTejido:GeneralesdeConstrucciónINVIAS-2013,Artículo:610-13
Artículo:673.2.1
7.
Materialderelleno:
-Pesoespecíficodelrelleno:γ=19,25kN/m³
-Ángulodeinclinacióndeltaluddelrelleno=15°
-Angulodefriccióninternadelrelleno:Φ=30°
Suelodefundación:
-Angulodefriccióninternadelsuelo:Φ=30°
-Perfildesuelo:TipoC
-ResistencianominalRndelsuelodefundación=0,5MPa
Parámetrossísmicos:
-Coeficientedeaceleraciónpicohorizontaldelterreno:PGA=0,20
-Coeficientedeaceleraciónsísmicahorizontal:kh=0.12

6. C
l3
D
l4
E
l5
F
l6
g3
g4
g5
g6
Ccada/s
Dcada/s
Ecada/s
B
l2
g2g2
A
l1
g1g1
REFUERZO
C
C+D
C+D+E
Rc./cara
AB
Rc./cara
F
Distribucióntípicadel
refuerzo
G
c/.20
R2
.80
1.25
.25
G
Ø5/8"L=2.30
Ø=Diámetrodelavarillaenpulgadas
s=Separaciónvarillaenmetros
l1=Longitudvarillatramorecto
g1=longitudganchoenmetros
LTlongitudtotalvarillaenmetros
INSTITUTONACIONALDEVIAS
SubdireccióndeEstudioseInnovación
Plano:
Fecha:Contiene:
OBRASDEARTEPARA
VIASDELAREDTERCIARIA
YFÉRREA
MURODECONTENCIÓNDEPATA
RellenoInclinadoREFUERZO
CANTIDADESDEOBRA
DICIEMBRE2017
MI2de2
