Neumatica

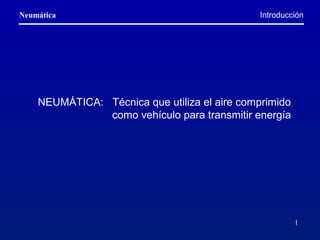

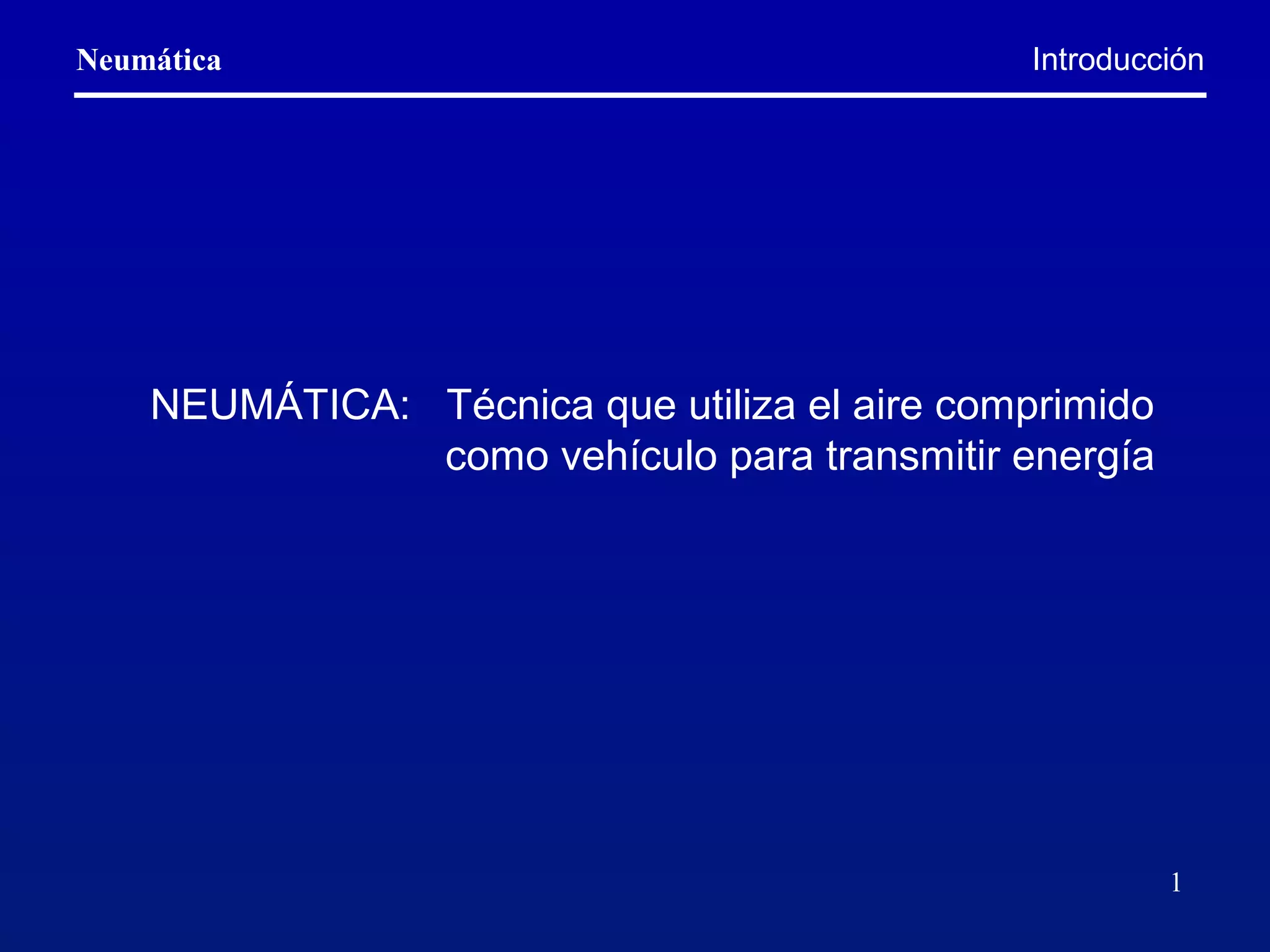

- 1. Neumática 1 NEUMÁTICA: Técnica queutiliza el aire comprimido como vehículo para transmitir energía Introducción
- 2. Neumática 2 VENTAJAS: • Sencillez delos sistemas de mando: válvulas, cilindros, etc. • Rapidez de respuesta del sistema neumático • Economía de los sistemas neumáticos una vez instalados. INCONVENIENTES: • Instalaciones caras en general. • El mantenimiento del aire en buenas condiciones es costoso. • Esquemas complejos de modificar y depurar Pros y Contras
- 3. Neumática 3 • Accionamiento deválvulas para aire, agua o productos químicos. • Accionamiento de puertas pesadas o calientes. • Descarga de depósitos en la construcción, fabricación de acero, minería e industrias químicas. • Apisonamiento en la colocación de hormigón. • Pintura por pulverización. • Sujección y movimiento en la industria maderera. • Sujección para encolar, pegar en caliente o soldar plásticos. • Máquinas de soldadura eléctrica por puntos. • Ribeteado. • Máquinas de embotellado y envasado. • Manipuladores neumáticos. • Tornos de dentista. Aplicaciones
- 4. Neumática 4 • Disponibilidad • Almacenamiento •Simplicidad de diseño y control • Elección del movimiento • Economía • Fiabilidad • Resistencia al entorno • Limpieza del entorno • Seguridad Propiedades
- 5. Neumática 5 El sistema neumáticobásico 1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad 9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire 4. Valvula direccional 5. Actuador 6. Controladores de velocidad
- 6. Neumática 6 Compresión del aire Compresores COMPRESORESDE DESPLAZAMIENTO ALTERNATIVOS ROTATIVOS EMBOLO PALETADIAFRAGMA TORNILLO
- 7. Neumática 7 Compresión del aire Compresorde émbolo de una sóla etapa Aire en la gama de 3 - 7 bares
- 8. Neumática 8 Compresión del aire Compresorde émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC
- 9. Neumática 9 Compresión del aire Compresorde diafragma • Aire hasta 5 bares • Libre de aceite
- 10. Neumática 10 Compresión del aire Compresorrotativo de paletas deslizantes • Tª final 190 ºC • Aceite de refrigerante
- 11. Neumática 11 Compresión del aire Compresorrotativo de tornillo • Caudales > 400 m3 / min • Presión > 10 bares
- 12. Neumática 12 Distribución del aire Líneaprincipal con final en línea muerta
- 13. Neumática 13 Distribución del aire Líneaprincipal en anillo
- 14. Neumática 14 Distribución del aire Líneassecundarias
- 15.
- 16. Neumática 16 Sistemas de conexión Conexiónpor inserción en codo orientable
- 17. Neumática 17 Sistemas de conexión Conexiónautoestanca
- 18.
- 19.
- 20.
- 21.
- 22.
- 23. Neumática 23 Actuadores Cilindro de acerodoble efecto en la industria alimentaria
- 24. Neumática 24 Actuadores Cilindro de acerodoble efecto en la industria alimentaria
- 25.
- 26. Neumática 26 Válvulas de controldireccional
- 27. Neumática 27 Válvulas de controldireccional
- 28. Neumática 28 Válvulas de controldireccional Válvula de 5 vias
- 29. Neumática 29 Válvulas de controldireccional Aplicación de la válvula de 5 vias
- 30.
- 31.
- 32.
