Este documento proporciona recomendaciones para la construcción de casas de uno o dos pisos utilizando mampostería u otros sistemas estructurales. Describe los requisitos para cimentaciones, muros estructurales, losas de entrepiso, cubiertas, columnas y otros elementos. También especifica los materiales permitidos como concreto, arcilla cocida o silical para mampostería, y sus propiedades necesarias como resistencia.

1. Erika Tatiana Garzón Riveros

2.  — INVESTIGACIÓN MÍNIMA
 — ESTUDIO GEOTÉCNICO
 — LIMPIEZA DEL TERRENO
 — SISTEMA DE CIMENTACIÓN: Debe asegurar la transmisión de las
cargas de la superestructura al suelo en forma integral y
equilibrada. Debe existir una viga de cimentación para cada muro
estructural. Ningún elemento de cimentación puede ser
discontinuo.
 — SOBRECIMIENTOS: El nivel inferior de las vigas de cimentación
deberá estar a una profundidad mínima de 500 mm por debajo del
nivel de acabado del primer piso, Debe construirse sobre ellas un
sobrecimiento que sobresalga, mínimo 80 mm.

4. Las unidades de mampostería
que se utilicen en las casas de
uno y dos pisos pueden ser de
concreto, de
arcilla cocida o de silical.
 Muros confinados
estructurales: presentan
continuidad vertical desde la
cimentación hasta el
diafragma superior, resisten
las fuerzas horizontales
causadas por el sismo, o el
viento, además de soportar
las cargas
verticales, muertas y vivas.
 Muros no estructurales:
separan espacios dentro de
la casa, soportan su propio
peso.

5.  MORTERO DE PEGA: Su resistencia mínima a la compresión a
los 28 días debe ser 7.5 Mpa
 ABERTURAS EN LOS MUROS:El área de las aberturas en un
muro no debe ser mayor al 35% del área total del muro. La
distancia mínima entre aberturas debe ser mayor a 500mm.
Se deben reforzar con vigas y columnas de concreto
reforzado alrededor de las aberturas.
 ESPESOR DE LOS MUROS:

6.  — LONGITUD DE MUROS CONFINADOS no
puede ser menor que la que se obtiene por
medio de la siguiente ecuacion:
Lmin = MoAp/t
Donde:
Lmin = longitud mínima de muros estructurales
en cada dirección (m)
Mo = coeficiente que se lee en la tabla E.3.6-
1
t = espesor efectivo de muros estructurales en
el nivel considerado (mm)
Ap = se considera en m2.

7. — MATERIALES
 Concreto : resistencia a la
compresión17.5 MPa.
 Acero de refuerzo: fy superior
a 240 MPa.
— COLUMNAS DE
CONFINAMIENTO: deben
anclarsen a la cimentación y al
refuerzo en la viga de amarre
superior, se deben vaciar con
posterioridad al alzado de los
muros estructurales y
directamente contra ellos. Área
no inferior a 20000 mm² (200
cm2), Refuerzo longitudinal 4
barras N° 3 (3/8”) ó 10M (10 mm)
ó 3 barras N9 4(1/2”), Refuerzo
transversal consistente en estribos
cerrados mínimo de diámetro N9
2 (1/4”) ó 6M (6 mm), con
espacios de 200 mm.

8.  — VIGAS DE CONFINAMIENTO: ancladas con ganchos de 90, ancho
mínimo igual al espesor del muro, área transversal mínima de 20 000
mm2 (200 cm2), las vigas de amarre deben formar anillos cerrados
en un plano horizontal, refuerzo longitudinal mínimo en dos filas 4
barras N° 3 (3/8”) ó 10M (10 mm), Refuerzo transversal estribos de
barra N9 2 (1/4”) ó 6M (6 mm), espaciados a 100 mm en los primeros
500 mm década extremo de la luz y espaciados a 200 mm en el
resto de la luz.

9.  — CINTAS DE AMARRE :utilizables en antepechos
de ventanas, en remates de culatas, en remates de
parapetos, altura superior o igual a 100 mm, reforzada
mínimo con dos barras longitudinales N° 3 (3/8”) ó 10M (10
mm).

10.  E.5.1 — LOSAS DE
ENTREPISO:
 Deben cumplir lo dispuesto
en el Título C.
 Los esfuerzos de contacto
por las cargas
concentradas de vigas o
elementos de placa, no
pueden exceder el 40 % de
la resistencia bruta
especificada para las
unidades de mampostería.
 Para placas prefabricadas
el espesor mínimo del
muro debe ser de 120 mm
y el apoyo de la placa no
puede ser inferior a 20 mm.

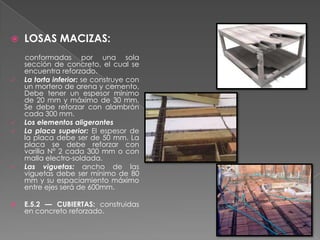

11.  LOSAS MACIZAS:
conformadas por una sola
sección de concreto, el cual se
encuentra reforzado.
 La torta inferior: se construye con
un mortero de arena y cemento,
Debe tener un espesor mínimo
de 20 mm y máximo de 30 mm.
Se debe reforzar con alambrón
cada 300 mm.
 Los elementos aligerantes
 La placa superior: El espesor de
la placa debe ser de 50 mm. La
placa se debe reforzar con
varilla N° 2 cada 300 mm o con
malla electro-soldada.
 Las viguetas: ancho de las
viguetas debe ser mínimo de 80
mm y su espaciamiento máximo
entre ejes será de 600mm.
 E.5.2 — CUBIERTAS: construidas
en concreto reforzado.

12.  — MUROS DIVISORIOS: sólo cumplen la función de separar
espacios dentro de la edificación y por lo tanto no se
consideran estructurales.
 — PARAPETOS Y ANTEPECHOS

13.  — CIMENTACIONES:
 Adecuación del terreno: se deben ejecutar las plataformas
de suelo mejorado, compactado en capas no mayores de
150 mm ni menores de 100 mm.
 Zanjas: se debe retirar el material suelto y se debe colocar un
mortero pobre de limpieza de unos 40 mm de espesor.
 Colocación del concreto
 — MUROS ESTRUCTURALES Y COLUMNAS DE
CONFINAMIENTO
 ejecución de las columnas de confinamiento: el refuerzo
vertical de la columna debe sobresalir de la superficie de
enrase la cantidad necesaria para realizar los empalmes por
traslapo con la columna superior si la hubiese.

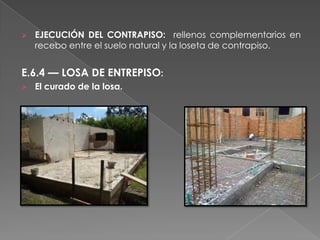

14.  EJECUCIÓN DEL CONTRAPISO: rellenos complementarios en
recebo entre el suelo natural y la loseta de contrapiso.
E.6.4 — LOSA DE ENTREPISO:
 El curado de la losa.

15. El bahareque encementado es un sistema estructural de muros que se
basa en la fabricación de paredes construidas con un esqueleto de
guadua, o guadua y madera, cubierto con un revoque de mortero
de cemento aplicado sobre malla de alambre, clavada en esterilla
de guadua que, a su vez, se clava sobre el esqueleto del muro.

16. — MATERIALES:
 debe inmunizarse para evitar el ataque de insectos.
 no puede exponerse al sol ni al agua, los rayos ultravioletas
producen resecamiento, fisuración, decoloración y pérdida
de brillo.
— MORTERO
proporción en volumen de máximo 4 partes de arena por una
parte de cementante

17. — COMPOSICIÓN DE MUROS:
 Deben componerse de un entramado de guaduas o de guaduas y
madera, constituido por elementos horizontales llamados soleras,
elementos verticales llamados pie-derechos y recubrimiento de mortero
de cemento. Las guaduas no deben tener un diámetro inferior a 80
mm. El espaciamiento horizontal entre pié-derechos no debe ser inferior
a 300 mm ni superior a 600 mm, entre ejes.
 malla de alambre delgado (1,25 mm), a su vez se clava sobre esterilla
de guadua.
 ENCHAPES PARA MUROS: Para las fachadas se utiliza un enchape
liviano, en baños debe enchaparse completamente la zona húmeda.

18.  — COLUMNAS DE
GUADUA:
 Las columnas no son
consideradas
componentes del
sistema de resistencia
sísmica.
 Necesariamente
deben aislarse del
piso por medio de un
dado en concreto o
en mampostería.

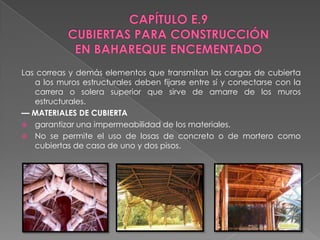

19. Las correas y demás elementos que transmitan las cargas de cubierta
a los muros estructurales deben fijarse entre sí y conectarse con la
carrera o solera superior que sirve de amarre de los muros
estructurales.
— MATERIALES DE CUBIERTA
 garantizar una impermeabilidad de los materiales.
 No se permite el uso de losas de concreto o de mortero como
cubiertas de casa de uno y dos pisos.
